9А –  10  ЭЛЕКТРОПРОВОДКА КУЗОВА АВТОМОБИЛЯ



 ЭЛЕКТРОПРОВОДКА  КУЗОВА  АВТОМОБИЛЯ  9А – 11

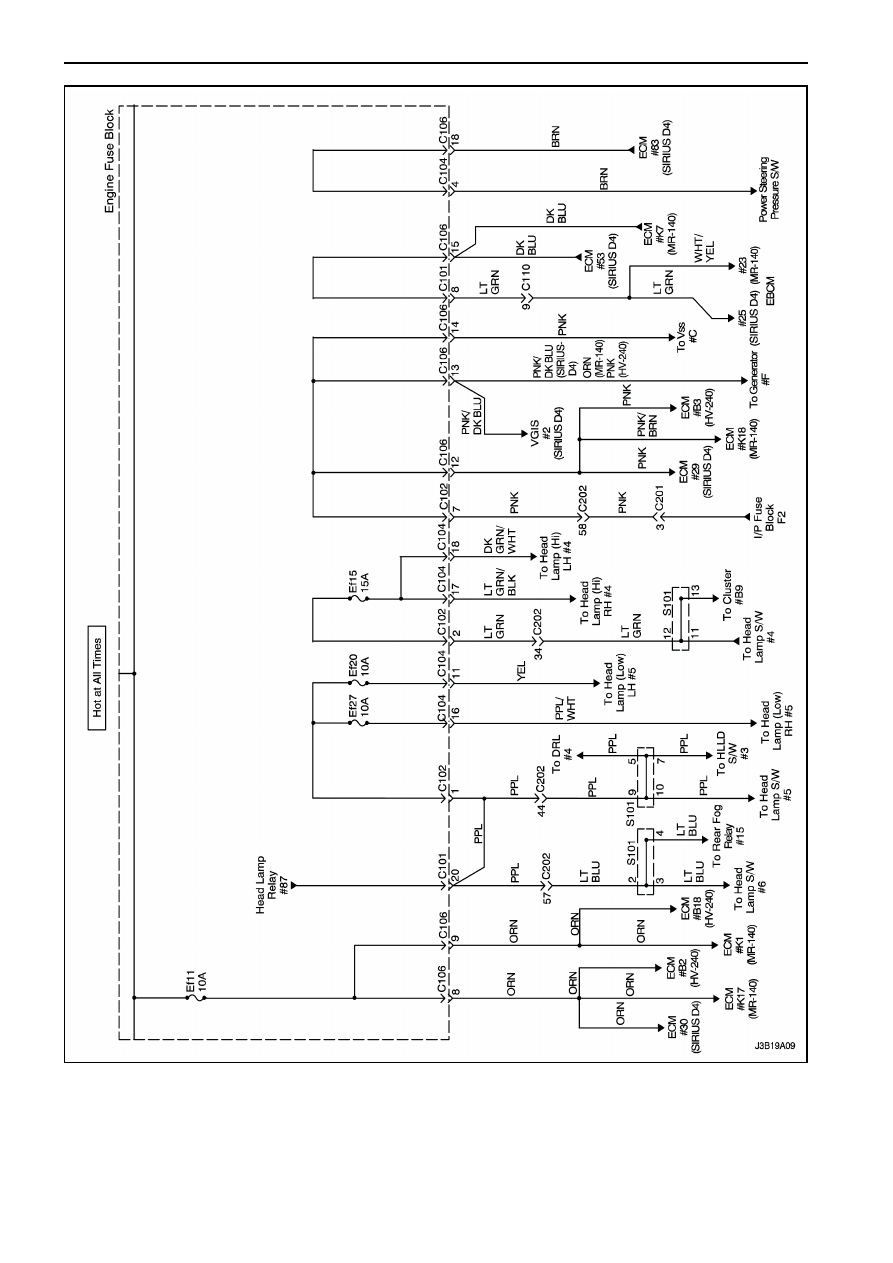

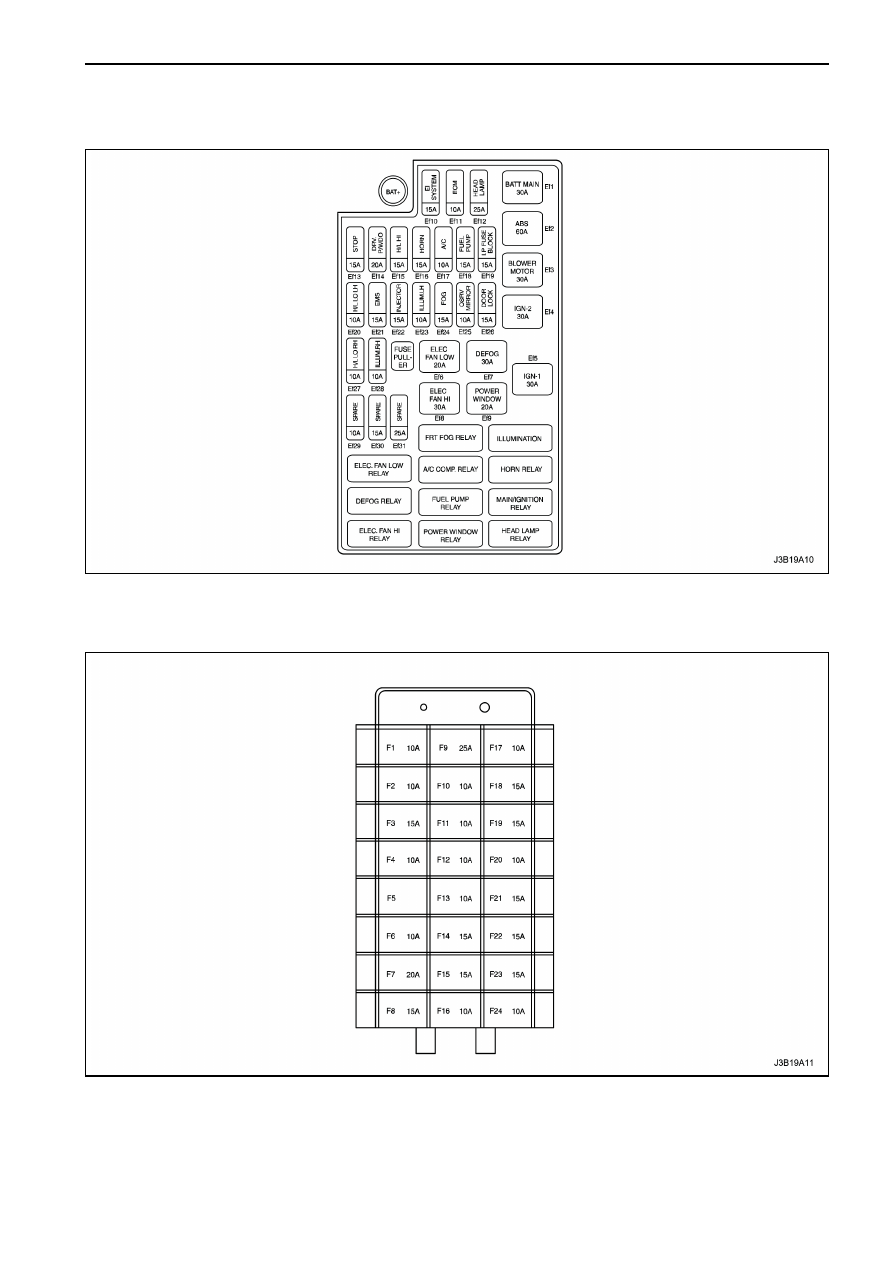

РАСПОЛОЖЕНИЕ БЛОКА ПРЕДОХРАНИТЕЛЕЙ

(В ОТСЕКЕ ДВИГАТЕЛЯ)

РАСПОЛОЖЕНИЕ БЛОКА ПРЕДОХРАНИТЕЛЕЙ

(В САЛОНЕ АВТОМОБИЛЯ)



9А –  12  ЭЛЕКТРОПРОВОДКА КУЗОВА АВТОМОБИЛЯ

ТАБЛИЦА ПРЕДОХРАНИТЕЛЕЙ



Блок предохранителей в отсеке двигателя



Предохранитель

Сила тока / источник

Цепь

EF1 30

A  B+

Аккумуляторной батареи  (F13

∼

F16, F21

∼

F24)

EF2 60

A  B+

ЭБУТ, Разъем питания масла

EF3 30

A  B+

Реле вентилятора

EF4 30

A  B+

Включатель зажигания 2

EF5 30

A  B+

Включатель зажигания 1

EF6 20

A  B+

Реле низких оборотов вентилятора охлаждения

EF7 30

A  B+

Реле антиобледенителя

EF8 30

A  B+

Реле высоких оборотов вентилятора охлаждения

EF9

20 A

IGN 2

Включатель автоматического стеклоподъемника

EF10

15 A

IGN 1

Разъем  топлива,  ЭБУ (MR-140),  система LEGR,
IE

EF11

10 A

B+

ЭБУ, главное реле (Sirius D4)

EF12 25

A  B+

Реле фар, реле освещения

EF13

15 A

B+

Включатель тормоза

EF14

20 A

IGN 2

Включатель автоматического стеклоподъемника

EF15

15 A

Свет

Дальний свет фар

EF16

15 A

B+

Реле  сигнала,  сирена,  включатель  контакта
капота

EF17

10 A

B+

Реле компрессора кондиционера воздуха

EF18

15 A

IGN 1

Топливный насос

EF19

15 A

B+

Щиток  приборов,  включатель  напоминания
ключей,  складное  зеркало,  лампа  АДВВТ,
фонарь  освещения  салона,  фонарь  освещения
при  открытии  багажника,  включатель  открытия
багажника

EF20

10 A

Свет

Ближний свет фар

EF21

15 A

IGN  1 /  B+

Соленоид  поглотителя  паров  топлива, HO2S,
реле вентилятора охлаждения

EF22

15 A

IGN  1 /  B+

Топливная форсунка, РВГ

EF23

10 A

Освещение

Фонарь  освещения  номерного  знака,  сигнал
напоминания,  фонарь  освещения  багажника,
фары

EF24

15 A

B+

Реле противотуманных фар

EF25

10 A

IGN 2


Электрическое зеркало OSRV

EF26

15 A

B+

Центральный замок дверей

EF27

10 A

Свет

Ближний свет фар

EF28

10 A

Освещение

Цепь  освещения,  фары,  фонарь  освещения
багажника

EF29

10 A

Запасной

Не используется

EF30

15 A

Запасной

Не используется

EF31 25

A

Запасной

Не используется





 ЭЛЕКТРОПРОВОДКА  КУЗОВА  АВТОМОБИЛЯ  9А – 13

Блок предохранителей в панели инструментов



Предохранитель

Сила тока / источник

Цепь

F1

10 A

IGN 1

СДМ

F2

10 A

IGN 1

БУАКП,  ЭБУ,  генератор,  СГИВ,  датчик  скорости
автомобиля

F3

15 A

IGN 1

Включатель аварийного сигнала

F4

10 A

IGN 1

Щиток  приборов,  модуль DRL, включатель
напоминания,  включатель  тормоза,  модуль
системы  изменения  усилия  на  рулевое  колесо  с
изменением  скорости  автомобиля,  включатель
управления кондиционера воздуха (КВ)

F5 -

Запасной -

F6

10 A

IGN 2

Реле  компрессора  КВ,  реле  антиобледенителя,
реле  автоматического  стеклоподъемника,  реле
фар

F7

20 A

IGN 2

Реле  вентилятора,  включатель  управления  КВ,
FATC

F8

15 A

IGN 2

Включатель  электрического  зеркала,  складное
зеркало, модуль люка

F9 25

A

IGN

1

Моторчик стеклоочистителя, стеклоочиститель

F10 -

Запасной -

F11

10 A

IGN 1

ЭБУТ, разъем питания масла

F12

10 A

IGN 1

Иммобилайзер,  противоугонная  система,  датчик
дождя

F13

10 A

B+

БУАКП

F14

15 A

B+

Включатель аварийного сигнала

F15

15 A

B+

Противоугонная система

F16

10 A

B+

РКПД

F17

10 A

Аккумулятор

(ACC)

Автомагнитола, часы

F18

15 A

Аккумулятор

(ACC)

Домкрат

F19

15 A

Аккумулятор

(ACC)

Прикуриватель

EF20

10 A

IGN 1

Включатель  фонаря  заднего  хода,  включатель
PNP

EF21

15 A

B+

Реле задних противотуманных фар

EF22

15 A

B+

Часы, FATC, включатель управления КВ

EF23

15 A

B+

Автомагнитола

EF24

10 A

B+

Иммобилайзер
