8А – 10  РЕМНИ  БЕЗОПАСНОСТИ

•

  При  установки  болтов  и  винтов  якоря,

сначала  заворачивайте  руками  для
предотвращения повреждения резьбы.

•

  Не

пытайтесь

ремонтировать

механизм

или

кожух

натяжителя.

Замените  все  неисправные  части  в
сборе на аналогичное в сборе.

•

  Замените  те  ремни,  на  которых  есть

порезы и повреждения.

1.  Проверьте

все

болты

якоря

ремня

безопасности,  чтобы  убедиться  в  их
надежности.

2.  Проверьте  пряжки  ремней  безопасности.

Пряжка  должна  легко  блокироваться  и
разблокироваться.

3.  После введения язычка внутрь пряжки, резко

дерните  ремень.  Пряжка  должна  оставаться
блокированной.

4.  Полностью вытяните плечевую часть ремня,

чтобы

убедиться

в

отсутствии

волнообразовании или износа ремня.

5.  Позвольте плечевой части ремня полностью

втянутся.

Ремень

должен

свободно

втягиваться.

ПРИСПОСОБЛЕНИЯ
ЗАКРЕПЛЕНИЕ СИДЕНЬЯ
РЕБЕНКА

Имеются  три  закрепляющие  приспособление
для  детских  сидений  на  задней  полке.  Одно
закрепляющие  приспособление  предназначено
на каждое положения заднего сиденья.

РАЗДЕЛ 8B

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА

БЕЗОПАСНОСТИ (ДСБ)

ПРЕДОСТЕРЕЖЕНИЕ:  Отсоедините  отрицательную  клемму  аккумуляторной  батареи  до
снятия  или  установки  какой-либо  электрической  детали,  или  когда  инструмент  или
оборудование  может  легко  задеть  обнаженные  электрические  клеммы.  Отсоединение  этой
клеммы поможет предотвратить получение травм и повреждений. Зажигание также  должно
быть в положении LOCK, за исключением тех случаев, когда будет указано иначе.

СОДЕРЖАНИЕ

ТЕХНИЧЕСКАЯ
ХАРАКТЕРИСТИКА …………………

8В-3

Основные технические
характеристики ……………………

8В-3

Спецификация моментов
затяжек……………………………...

8В-3

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ .

8В-3

Таблица специальных
инструментов ……………………...

8В-3

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ И
 ДИАГРАММЫ ………………………..

8В-4

Электронная схема
дополнительной системы
безопасности (ДСБ) ………………

8В-4

Расположение частей в ДСБ……….

8В-5

ДИАГНОСТИКА ………………………

8B-6

Диагностические коды
неисправности   (ДКН) …………...

8B-6

Диагностика на сканере …………

8B-7

Проверка системы диагностики
ДСБ ………………………………….

8B-8

Полная проверка считывающего
и диагностирующего модуля
(СДМ) ……………………………….

8B-10

ДКН 1 Высокое сопротивление в
цепи привода в действие
подушки безопасности водителя

8B-12

ДКН 2 Низкое сопротивление в
цепи привода в действие
подушки безопасности водителя

8B-14

ДКН 3 Замыкание на массу в
цепи привода в действие
подушки безопасности водителя

8B-16

ДКН 4 Замыкание на напряжение
в цепи привода в действие
подушки безопасности водителя

8B-18

Высокое сопротивление в цепи
привода в действие подушки
безопасности переднего
пассажира ………………………….

8B-20

Низкое сопротивление в цепи
привода в действие поршень
подушки  безопасности
переднего  пассажира ……………

8B-22

ДКН 7 Замыкание на массу в
цепи привода в действие
подушки безопасности
переднего  пассажира ……………

8B-24

ДКН 8 Замыкание на напряжение
в  цепи привода в действие
подушки безопасности
переднего пассажира …………….

8B-26

ДКН 9 Высокое сопротивление в
цепи привода в действие
преднатяжителя ремня
безопасности водителя ………….

8B-28

ДКН 10 Низкое сопротивление в
цепи привода в действие
преднатяжителя ремня
безопасности водителя ………….

8B-30

ДКН 11 Замыкание на массу в
цепи привода в действие
преднатяжителя ремня
безопасности водителя ………….

8B-32

ДКН 12 Замыкание на
напряжение в цепи привода в
действие преднатяжителя ремня
безопасности водителя ……….…

8B-34

ДКН 13 Высокое сопротивление
в цепи привода в действие
преднатяжителя ремня
безопасности переднего
пассажира ………………………….

8B-36

ДКН 14 Низкое сопротивление в
цепи привода в действие
преднатяжителя ремня
безопасности водителя ……...

8B-38

ДКН 15 Замыкание на массу в
цепи привода в действие
преднатяжителя ремня
безопасности переднего
пассажира ……………..…….…….

8B-40

8В – 2  ДОПОЛНИТЕЛЬНЫЕ  СИСТЕМЫ  БЕЗОПАСНОСТИ  (ДСБ)

ДКН 16 Замыкание на
напряжение в цепи привода в
действие преднатяжителя ремня
безопасности переднего
пассажира ……………….…………

8B-42

ДКН 23 Высокое напряжение
аккумуляторной батареи ………..

8B-44

ДКН 24 Низкое напряжение
аккумуляторной батареи .……….

8B-46

ДКН 25 Неисправность
индикаторной лампы подушки
безопасности ………………………

8B-48

ДКН 31 Внутренняя
неисправность считывающего
диагностирующего модуля ……...

8B-50

ДКН 32 Фиксация выпуска
подушки безопасности  при
лобовом столкновении …………..

8B-51

ДКН 33 Фиксация выпуска
подушки безопасности  водителя
при боковом ударе ……………….

8B-52

ДКН 34 Фиксация выпуска
боковой подушки безопасности
переднего пассажира при
боковом ударе …………………….

8B-53

ДКН 35 Фиксация привода в
действие преднатяжителя ремня
безопасности ………………………

8B-54

ДКН 38 Сигнал привода в
действие боковых подушек
безопасности и преднатяжителя
ремня безопасности больше 5 ....

8B-55

ДКН 52 Высокое сопротивление
в цепи привода в действие
боковой подушки безопасности
водителя ……………………………

8B-56

ДКН 53 Низкое сопротивление в
цепи привода в действие
боковой подушки безопасности
водителя ……………………………

8B-58

ДКН 54 Замыкание на массу в
цепи привода в действие
боковой подушки безопасности
водителя ……………………………

8B-60

ДКН 55 Замыкание на
напряжение в цепи привода в
действие боковой подушки
безопасности водителя ………….

8B-62

ДКН 56 Высокое сопротивление
в цепи привода в действие
боковой подушки безопасности
переднего пассажира ……..……..

8B-64

ДКН 57 Низкое сопротивление в
цепи привода в действие
боковой подушки безопасности
переднего пассажира ……..……..

8B-66

ДКН 58 Замыкание на массу в
цепи привода в действие
боковой подушки безопасности
переднего пассажира ………..…..

8B-68

ДКН 59 Замыкание на
напряжение в цепи привода в
действие боковой подушки
безопасности переднего
пассажира …………………..……..

8B-70

ДКН 80 Замыкание на
напряжение в цепи датчика
боковой подушки безопасности
водителя ……………………………

8B-72

ДКН 81 Замыкание на массу в
цепи датчика боковой подушки
безопасности водителя ………….

8B-74

ДКН 82 Ошибка контрольной
суммы датчика боковой подушки
безопасности водителя ………….

8B-76

ДКН 83 Неисправность датчика
боковой подушки безопасности
водителя ……………………………

8B-78

ДКН 84 Замыкание на
напряжение в цепи датчика
боковой подушки безопасности
переднего пассажира …………….

8B-80

ДКН 85 Замыкание на массу в
цепи датчика боковой подушки
безопасности переднего
пассажира …………..……………..

8B-82

ДКН 86 Ошибка контрольной
суммы датчика боковой подушки
безопасности переднего
пассажира ………..………………..

8B-84

ДКН 87 Неисправность датчика
боковой подушки безопасности
переднего пассажира …………….

8B-86

ОБСЛУЖИВАНИЕ И РЕМОНТ …….

8B-88

ОБСЛУЖИВАНИЕ АВТОМОБИЛЯ ..

8B-88

Выключение дополнительной
системы безопасности (ДСБ) …..

8B-88

Включение дополнительной
системы безопасности (ДСБ) …..

8B-88

Управление, установка и
диагностика ………………………..

8B-89

Ремонт и проверка, требуемые
после аварии ………………..…….

8B-89

Авария с заменой деталей
раскрытия подушки
безопасности ……………………...

8B-90

Авария без проверки деталей
раскрытия подушки
безопасности ………………………

8B-90

Считывающий и
диагностирующий модуль (СДМ)

8B-90

Модуль подушки безопасности
водителя ……………………………

8B-91

Пружина включателя …………….

8B-92

Регулировка пружины часов ……

8B-93

Модуль подушки безопасности
переднего пассажира …………….

8B-94

Датчик боковой подушки
безопасности ………………………

8B-94

Преднатяжитель ремня
безопасности переднего сиденья

8B-95



ДОПОЛНИТЕЛЬНЫЕ  СИСТЕМЫ  БЕЗОПАСНОСТИ  (ДСБ)  8В – 3

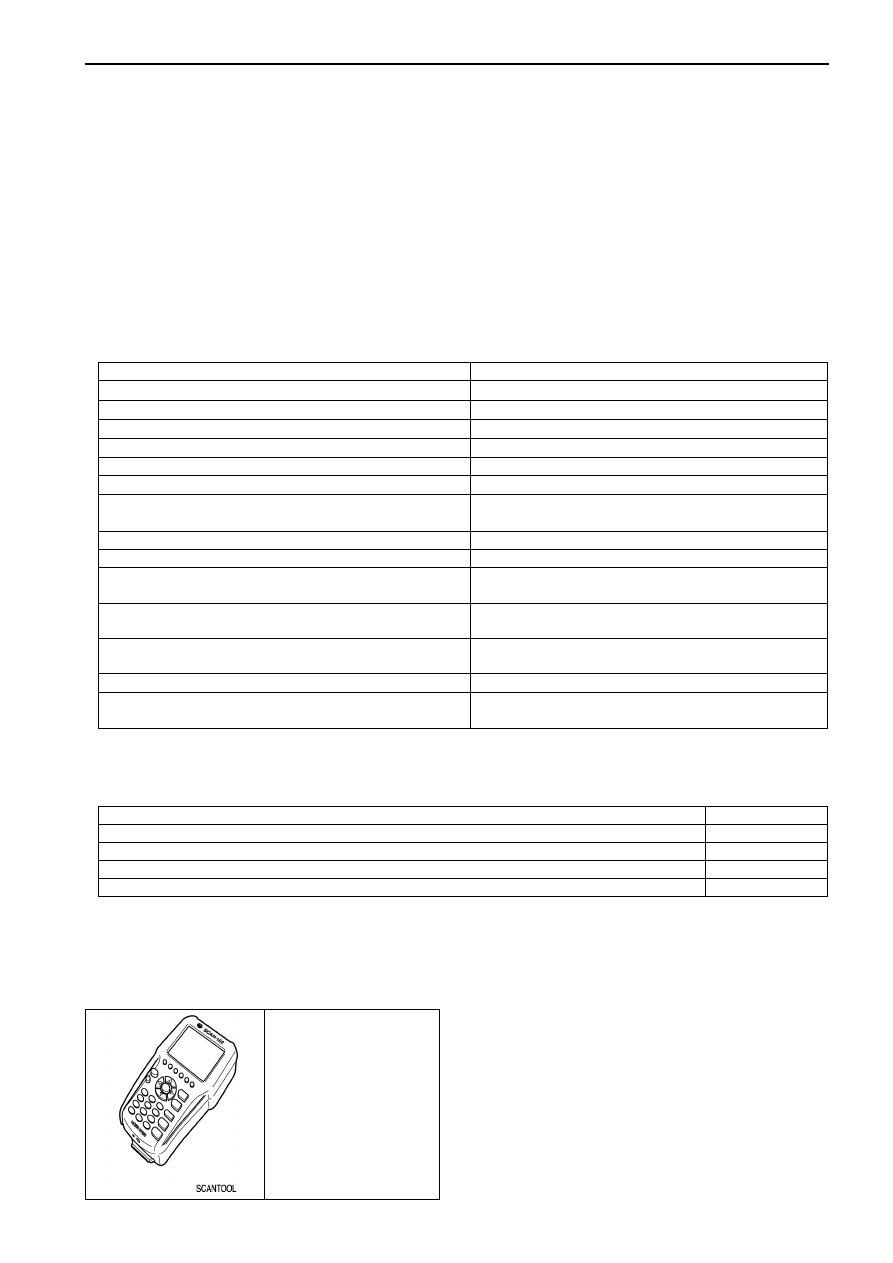

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

ОСНОВНАЯ ХАРАКТЕРИСТИКА

Наименование

Описание

Время раскрытия подушки безопасности

<

20 мс

Время считывания

<

5 мс

Рабочая температура

-40

0

С

∼



+

 85

0

С

Температура хранения

-40

0

С

∼



+

 90

0

С

Интервал замены подушки безопасности

Каждые 10 лет после установки

Диапазон напряжения

9

∼

16 В

Потребление тока

5 мс после включения зажигания

<

 1 А

5 мс – 5 сек

<

 300 мА, после 5 сек

<

 100 мА

Диапазон ускорения

+ / - 50 г

Максимальное ускорение

+ / - 600 г импульс

Пилообразный (изменяющийся) сигнал
напряжения

0.2

∼

 2.0 В/с

Сохранение заряда

150 мс после отсоединения аккумуляторной

батареи

Мощность зажигания раскрывателя (inflator
ignition energy) подушки безопасности

4.3 mj.

Сопротивление электрозапала

2.15 + / - 0.35

Ω

Время включения индикаторной лампы подушки
безопасности (при включенном зажигании)

6 сек

СПЕЦИФИКАЦИЯ МОМЕНТОВ ЗАТЯЖЕК

Наименование

Нм

Стяжной винт пружины включателя

3

Болты крепления модуля подушки безопасности водителя

11

Болты крепления модуля подушки безопасности переднего пассажира

8

Болты крепления считывающего и диагностирующего модуля (СДМ)

10

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

ТАБЛИЦА СПЕЦИАЛЬНЫХ ИНСТРУМЕНТОВ

Раскрытие модуля подушки
безопасности (внутри
автомобиля) ……………………….

8B-95

Раскрытие модуля подушки
безопасности (снаружи
автомобиля) ……………………….

8B-97

Процедура демонтажа модуля
раскрытой подушки
безопасности ………………………

8B-98

Ремонт электропроводки ДСБ ….

8B-99

ОСНОВНОЕ ОПИСАНИЕ И
РАБОТА СИСТЕМ …………………...

8B-100

Дополнительная система
безопасности (ДСБ) ………………

8B-100

Модули подушек безопасности ...

8B-100

Преднатяжители передних
ремней безопасности

8B-101

Считывающий и
диагностирующий модуль (СДМ)

8B-101

Пружина включателя …………….

8B-102

Разъемы электропроводки ……...

8B-102

Сканер
