8А – 2  РЕМНИ  БЕЗОПАСНОСТИ

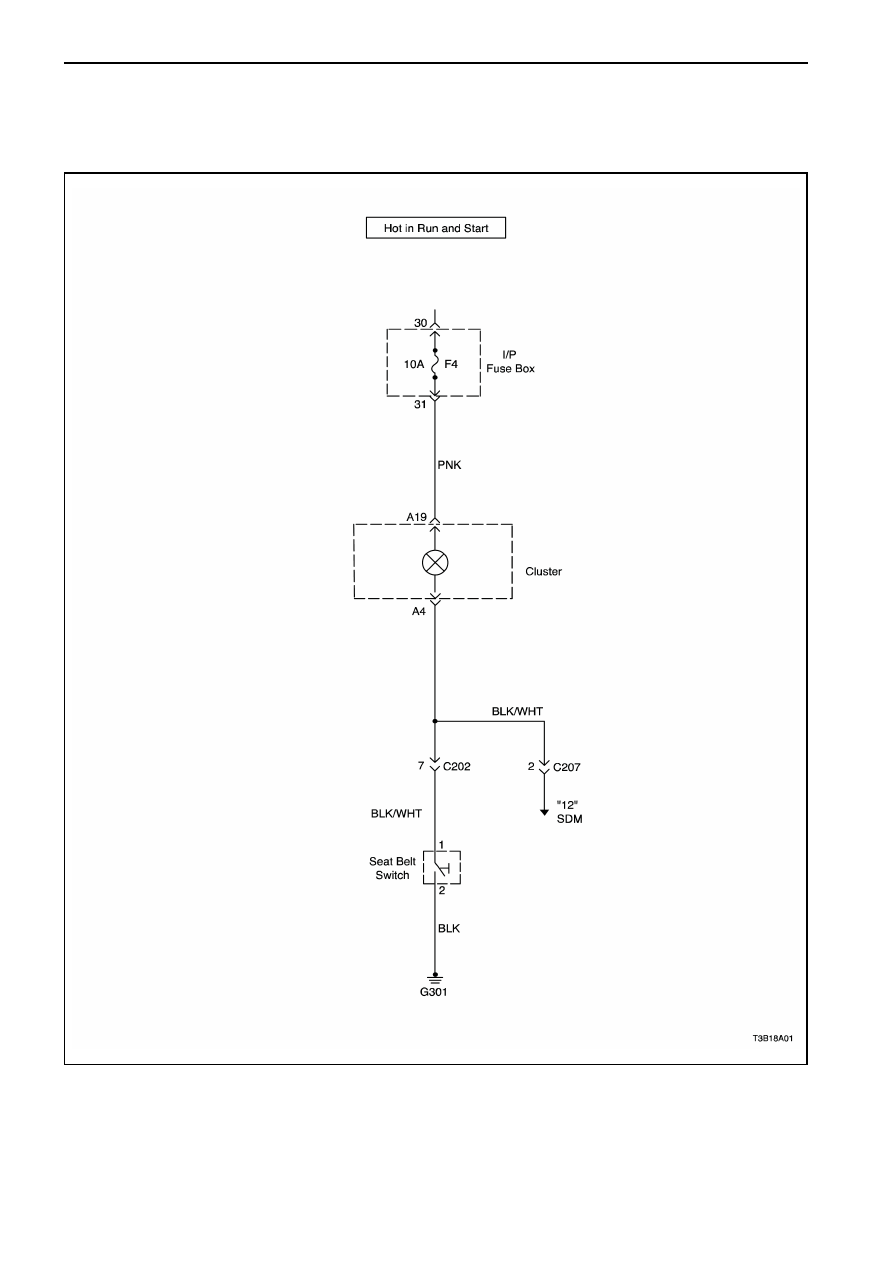

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ И ДИАГРАММЫ





КОНТРОЛЬНАЯ ЛАМПА РЕМНЯ БЕЗОПАСНОСТИ ВОДИТЕЛЯ



РЕМНИ  БЕЗОПАСНОСТИ    8А – 3

ДИАГНОСТИКА

КОНТРОЛЬНАЯ ЛАМПА РЕМНЯ БЕЗОПАСНОСТИ ВОДИТЕЛЯ

Контрольная лампа ремня безопасности не включается каждый раз

Шаг

Действие

Величина

Да

Нет

1

Проверьте

предохранитель

лампы

ремня

безопасности F4.
Перегорел ли предохранитель F7?

-

Смотрите

Шаг 2

Смотрите

Шаг 3

2

1.  Проверьте  на  короткое  замыкание  и  при

необходимости произведите ремонт.

2.  Замените предохранитель.
Завершен ли ремонт?

-

Система в

порядке

-

3

1.  Поверните зажигание в положение ON.
2.  Измерьте  напряжения  на  предохранителе

F4.

Равна  ли  измеренная  величина  напряжения
установленной величиной?

11–14 В

Смотрите

Шаг 5

Смотрите

Шаг 4

4

Произведите  ремонт  обрыва  электропитания
предохранителя F4.
Завершен ли ремонт?

-

Система в

порядке

-

5

1.  Отсоедините  разъем  включателя  ремня

безопасности  (расположен  над  сиденьем
водителя).

2.  Соедините  перемычку  между  клеммами  в

конце  проводов  разъема  включателя  ремня
безопасности.

3.  Поверните зажигание в положение ON.
Загорается  ли  контрольная  лампа  ремня
безопасности?

-

Смотрите

Шаг 6

Смотрите

Шаг 7

6

Замените включатель ремня безопасности.
Завершен ли ремонт?

-

Система в

порядке

-

7

1.  Снимите щиток приборов.
2.  Проверьте  индикаторную  лампочку  ремня

безопасности.

Нормальная ли лампочка?

-

Смотрите

Шаг 9

Смотрите

Шаг 8

8

Замените

индикаторную

лампочку

ремня

безопасности.
Завершен ли ремонт?

-

Система в

порядке

-

9

Произведите  ремонт  обрыва  провода  между
клеммой А11 щитка прибора и массой.
Завершен ли ремонт?

-

Система в

порядке

-

8А – 4  РЕМНИ  БЕЗОПАСНОСТИ

ОБСЛУЖИВАНИЕ И РЕМОНТ

ОБСЛУЖИВАНИЕ АВТОМОБИЛЯ

ПРЕДНАТЯЖИТЕЛЬ РЕМНЯ
БЕЗОПАСНОСТИ ПЕРЕДНЕГО
СИДЕНЬЯ

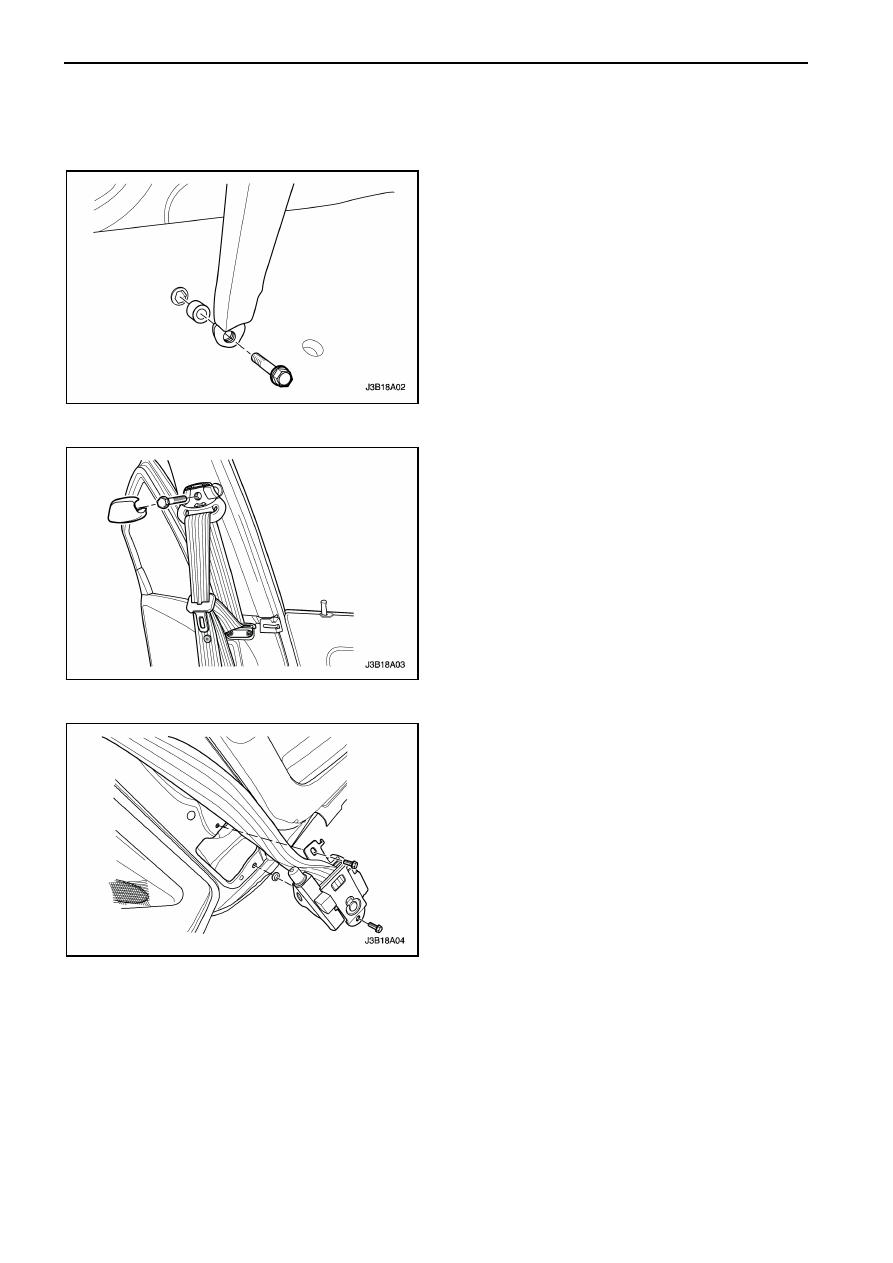

Процедура снятия

1.  Снимите  пластиковую  крышку  для  выявления

нижние закрепляющие приспособления (якорь)
ремня безопасности внизу средней стойки.

2.  Открутите

болт

и

снимите

нижние

закрепляющие

приспособления

ремня

безопасности внизу средней стойки.

3.  Снимите  нижнюю  обшивку  средней  стойки.

Смотрите Раздел 9G, "Интерьер".

4.  Снимите  пластиковую  крышку  для  выявления

верхней закрепляющей приспособлений ремня
безопасности верхней средней стойки.

5.  Открутите

болт

и

снимите

верхние

закрепляющие

приспособления

ремня

безопасности на верху средней стойки.

6.  Открутите  винты  с  крепления  натяжителя

ремня безопасности.

7.  Открутите  болт  и  снимите  натяжитель  ремня

безопасности.



РЕМНИ  БЕЗОПАСНОСТИ    8А – 5

Процедура установки

ПРЕДОСТЕРЕЖЕНИЕ:

Пренебрежение

правильной  установкой  винта  натяжителя
может  провести  к  неисправной  работе
преднатяжителя  ремня  безопасности,  в
результате  которого  может  получить
повреждения водитель или другие пассажиры
при инциденте.
Примечание:  Соприкосновение  неодинаковых
металлических

поверхностей

может

быстро

привести  к  разъеданию  металла.  Убедитесь  в
правильности

затяжек

для

предотвращения

преждевременной коррозии.

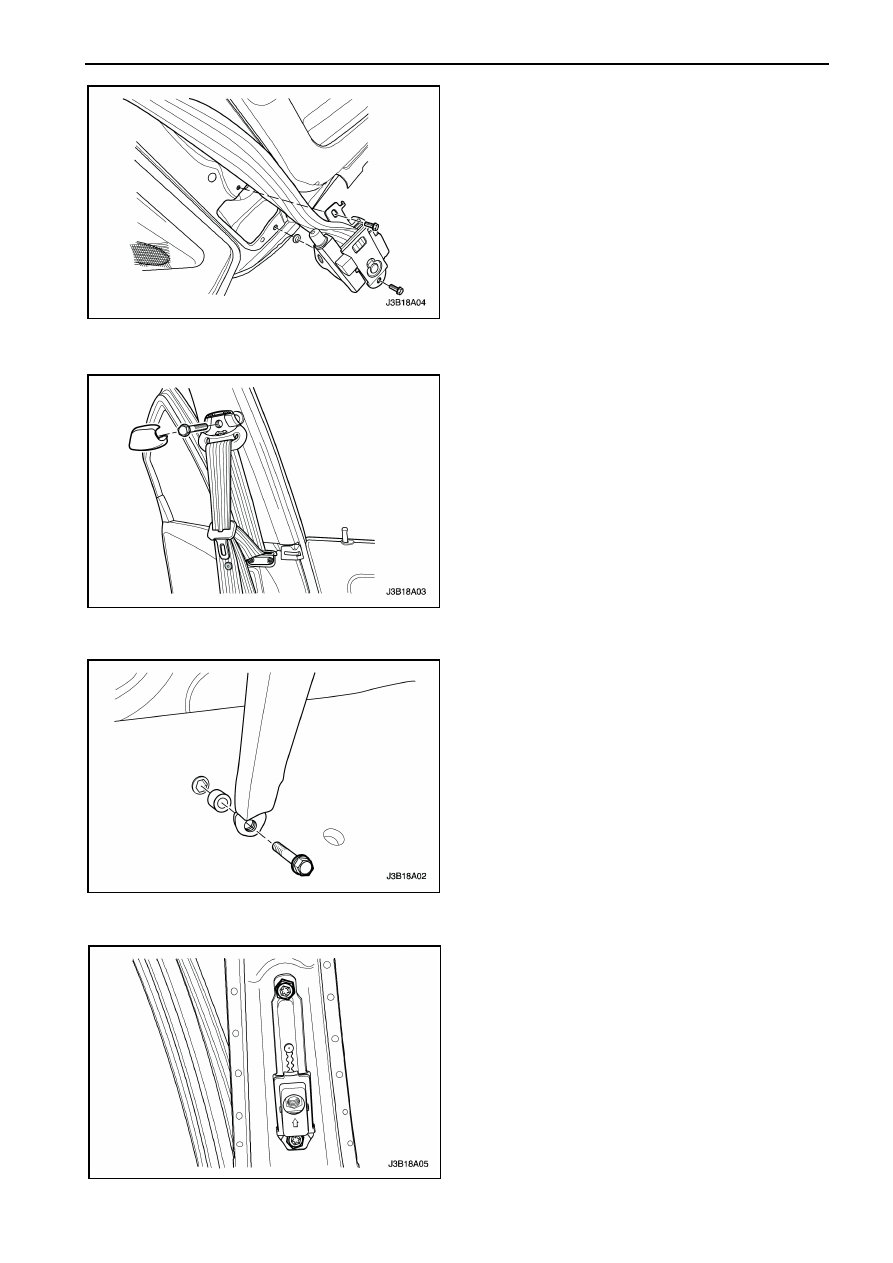

1.  Установите натяжитель  ремня  безопасности  и

закрутите болт.

Затяжка

Затяните

болт

натяжителя

ремня

безопасности моментом 38 Нм.

2.  Установите  крепления  натяжителя  ремня

безопасности и закрутите винты.

Затяжка

Затяните  винты  крепления  натяжителя  ремня
безопасности моментом 3 Нм.

3.  Установите на вверху средней стойки верхние

закрепляющие

приспособления

ремня

безопасности и закрутите болт.

Затяжка

Затяните  винты  крепления  закрепляющего
приспособления

ремня

безопасности

моментом 38 Нм.

4.  Установите

пластиковые

крышки

закрепляющего

приспособления

ремня

безопасности.

5.  Установите  нижнюю  обшивку  средней  стойки.

Смотрите Раздел 9G, "Интерьер".

6.  Установите

нижние

закрепляющие

приспособления  ремня  безопасности  внизу
средней стойки и закрутите болт.

Затяжка

Затяните  винты  крепления  закрепляющего
приспособления

ремня

безопасности

моментом 38 Нм.

7.  Установите

пластиковые

крышки

закрепляющего

приспособления

ремня

безопасности.

РЕГУЛЯТОР УСТАНОВКИ
ВЫСОТЫ ПЕРЕДНЕГО РЕМНЯ
БЕЗОПАСНОСТИ

Процедура снятия

1.  Снимите  верхнюю  обшивку  средней  стойки.

Смотрите Раздел 9G, "Интерьер".

2.  Открутите болт и снимите регулятор установки

высоты переднего ремня безопасности.
