7D – 16  АВТОМАТИЧЕСКОЕ  УПРАВЛЕНИЕ  ОТОПЛЕНИЕМ  И  КОНДИЦИОНИРОВАНИЕМ  САЛОНА

НЕ УПРАВЛЯЕТСЯ ОТБОР ИСТОЧНИКА ВОЗДУХА

Шаг

Действие

Величина

Да

Нет

1

Измерьте  напряжения  клеммы 4 входного
отверстия электромотора.
Находятся

ли

напряжения

в

пределах

установленной величины?

11–14 В

Смотрите

Шаг 3

Смотрите

Шаг 2

2

1.  Проверьте разъем и провод (Коричневый) на

неисправность любых проводов или клемм.

2.  Произведите  ремонт  любых  выявленных

неисправностей.

Завершен ли ремонт?

-

Система в

порядке

-

3

1.  Используя

таблицу

управления

электромотором,

измерьте

напряжения

между  клеммой 4 и  клеммой 5 разъема
электромотора.

2.  Измените,  входные  установки  и  следите  за

изменением напряжения.

Находится  ли  величина  напряжения  в  пределах
установленной величины?

Смотрите

"Таблица

управления

электромо-

тором"

Смотрите

Шаг 4

Смотрите

Шаг 5

4

Замените входные отверстия электромотора.
Завершен ли ремонт?

-

Система в

порядке

-

5

1.  Используя

таблицу

управления

электромотором,

измерьте

напряжения

между  клеммой 4 и  клеммой 7 разъема
электромотора.

2.  Измените,  входные  установки  и  следите  за

изменением напряжения.

Находится  ли  величина  напряжения  в  пределах
установленной величины?

Смотрите

"Таблица

управления

электромо-

тором"

Смотрите

Шаг 6

Смотрите

Шаг 7

6

1.  Проверьте  ненадлежащей  работы  жгута

проводов

и

разъемы

между

блоком

управления и электромотором.

2.  Произведите  ремонт  или  замените  жгут

проводов или неисправную клемму.

Завершен ли ремонт?

-

Система в

порядке

-

7

Проверьте разъемы блока управления.
Имеется ли неисправные клеммы?

-

Смотрите

Шаг 8

Смотрите

Шаг 9

8

Произведите ремонт клеммы.
Завершен ли ремонт?

-

Система в

порядке

-

9

Замените блок управления.
Завершен ли ремонт?

-

Система в

порядке

-

Таблица управления входного отверстия

Входные

установки

Электромотор режимов

Клеммы разъема

Блок управления / электромотор

Блок управления / электромотор

В 14/7

В 13/5

Рециркуляция

11–14 v

0 v

Свежий воздух

0 v

11–14 v



АВТОМАТИЧЕСКОЕ  УПРАВЛЕНИЕ  ОТОПЛЕНИЕМ  И  КОНДИЦИОНИРОВАНИЕМ  САЛОНА  7D – 17

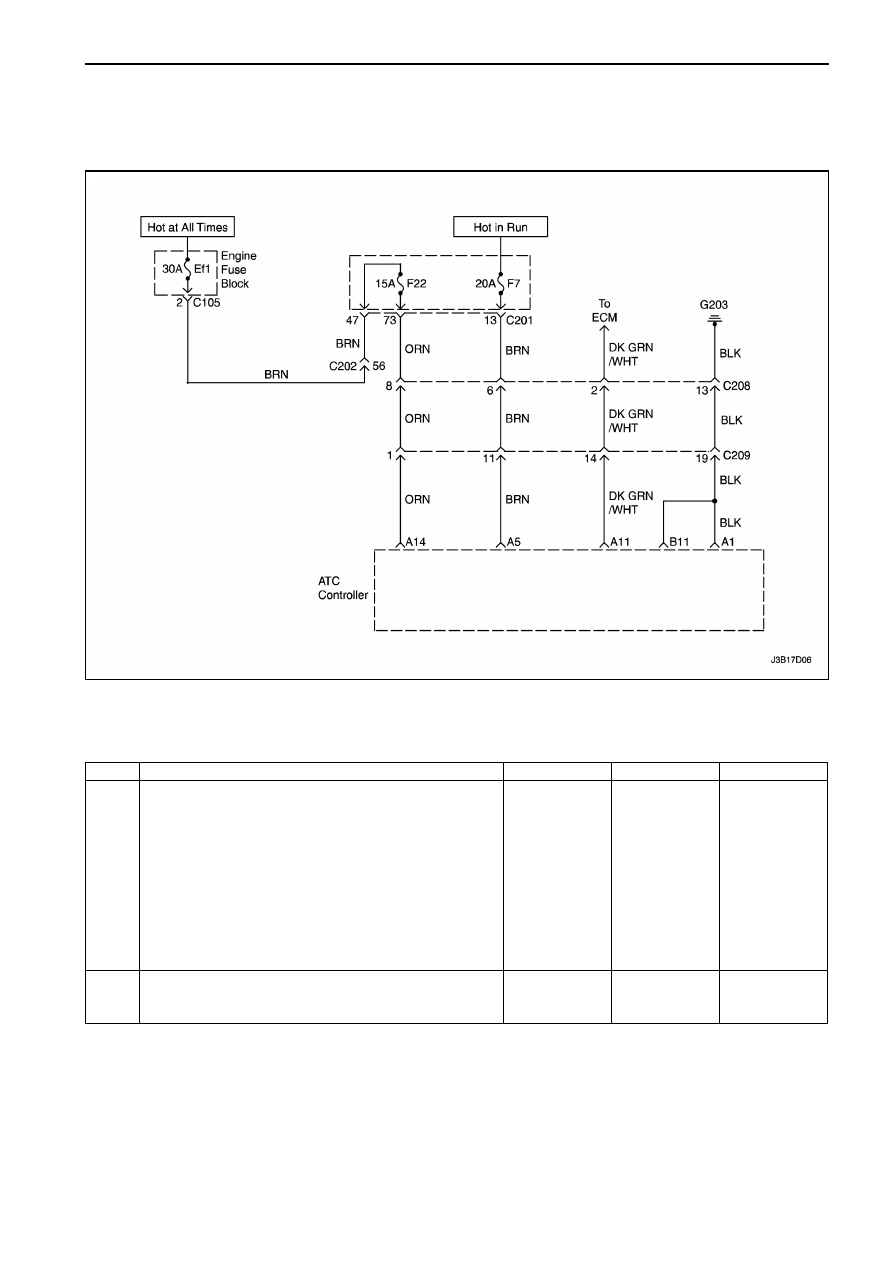

ЭЛЕКТРОМАГНИТНАЯ МУФТА НЕ СЦЕПЛЯЕТСЯ

Шаг

Действие

Величина

Да

Нет

1

1.  Снимите  блок  управления  автоматической

управлений

температурой

с

панели

инструментов,  удерживайте  соединенные
жгут провода.

2.  Поверните

включатель

зажигания

в

положение ON.

3.  Поверните включатель К/В в положения ON.
4.  Проверьте  напряжения  между  массой  и

клеммой А11 на блоке управления.

Находится  ли  величина  напряжения  в  пределах
установленной величины?

11–14 В

Смотрите

"Диагнос-

тика

недоста-

точного

охлаждения"

Смотрите

Шаг 2

2

Замените  блок  управления  автоматической
управлений температурой.
Завершен ли ремонт?

-

Система в

порядке

-

7D – 18  АВТОМАТИЧЕСКОЕ  УПРАВЛЕНИЕ  ОТОПЛЕНИЕМ  И  КОНДИЦИОНИРОВАНИЕМ  САЛОНА

ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ



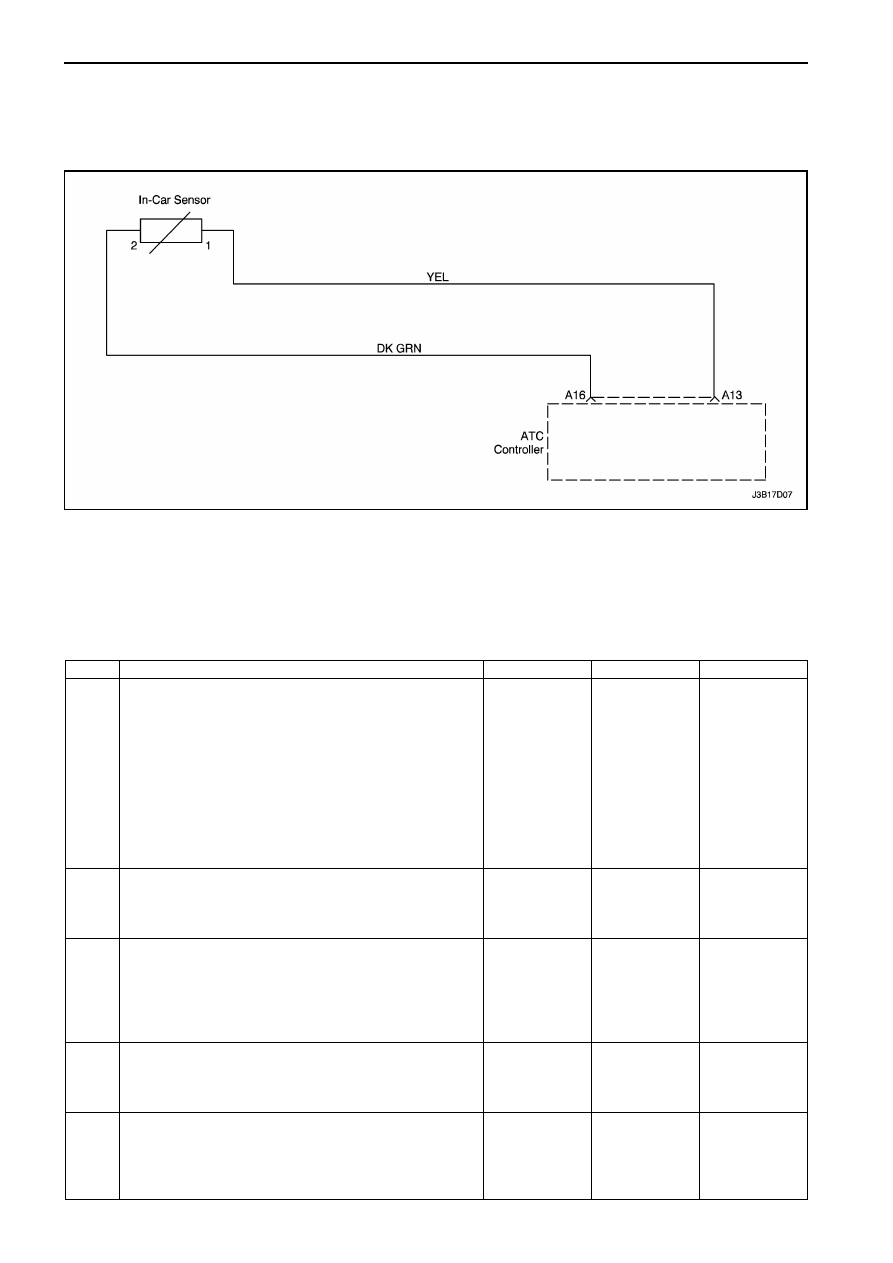

КОД 1 – ОШИБКА ДАТЧИКА ВСТРОЕННОГО В АВТОМОБИЛЕ

Этот код будет  установлен, если выходные сигналы   датчика  встроенного в автомобиля  указывает  на
возможность короткого замыкание или обрыв в датчике или соединенные жгут провода или неисправное
работа блока управления автоматической управлений температурой.

Код 1 – Ошибка датчика встроенного в автомобиле

Шаг

Действие

Величина

Да

Нет

1

1.  Отсоедините  разъем  датчика  встроенного  в

автомобиль

с

блок

управления

автоматической управлений температурой.

2.  Осмотрите  провода  от  датчика  к  разъему  и

разъема на любые признаки повреждения.

3.  Измерьте  сопротивления  между  клеммами

разъема датчика встроенного в автомобиль.

Имеются  ли  признаки  повреждения  в  проводах
или в  разъемах  или  находится  ли  величина  при
сопротивление  внешней  температуре 20-25°С  в
пределах установленной величины?

2600-2100

Ω

Смотрите

Шаг 2

Смотрите

Шаг 3

2

Произведите  ремонт  поврежденного  провода
или  разъема  или  при  необходимости  замените
датчик встроенный в автомобиль.
Завершен ли ремонт?

-

Система в

порядке

-

3

1.  Поверните замок зажигания в положение ON.
2.  Измерьте

напряжения

между

двумя

клеммами  разъема  на  корпусе  блока
управления.

Равна  ли  измеренная  величина  напряжения
установленной величине?

>

 4 v

Смотрите

Шаг 7

Смотрите

Шаг 4

4

Проверьте

клеммы

на

разъеме

датчика

встроенного в автомобиль.
Выявлена

ли

какая-нибудь

неисправность

разъема?

-

Смотрите

Шаг 5

Смотрите

Шаг 6

5

Произведите  ремонт  клеммы  разъема  или  при
необходимости  замените  датчик,  встроенный  в
автомобиль

или

блок



управления

автоматической управлений температурой.
Завершен ли ремонт?

-

Система в

порядке

-



АВТОМАТИЧЕСКОЕ  УПРАВЛЕНИЕ  ОТОПЛЕНИЕМ  И  КОНДИЦИОНИРОВАНИЕМ  САЛОНА  7D – 19

Шаг

Действие

Величина

Да

Нет

6

1.  Соедините  разъем  датчика  встроенного  в

автомобиль к блоку управления.

2.  Поверните

включатель

зажигание

в

положения ON.

3.  Следите за областью дисплейа отображения

температуры.

Показывает  ли    дисплей  на  продолжительное
присутствие условий кода 1?

-

Смотрите

Шаг 7

Система в

порядке

7

Замените  блок  управления  автоматического
управления температурой.
Завершен ли ремонт?

-

Система в

порядке

-
