7D – 12  АВТОМАТИЧЕСКОЕ  УПРАВЛЕНИЕ  ОТОПЛЕНИЕМ  И  КОНДИЦИОНИРОВАНИЕМ  САЛОНА

ЭЛЕКТРОМОТОР ВЕНТИЛЯТОРА СОВСЕМ НЕ ЗАПУСКАЕТСЯ

Шаг

Действие

Величина

Да

Нет

1

1.  Поверните замок зажигания в положение ON.
2.  Следите

за

индикаторной

лампы

температуры на блоке управления.

Включается  и  выключается  ли  вспыхивающие
цифры? (Does the digit flash on and off?)

-

Смотрите

Шаг 2

Смотрите

Шаг 3

2

Начните проверку цепи самодиагностики.
Указывает ли дисплей код неисправности?

-

Смотрите

диагностику

таблицы на

спихиваю-

щий код

-

3

Проверьте  предохранитель F7 на  панели
приборов.
В исправном ли состоянии предохранитель?

-

Смотрите

Шаг 5

Смотрите

Шаг 4

4

Замените предохранитель F7.
Завершен ли ремонт?

-

Система в

порядке

-

5

Проверьте  предохранитель EF3 в  блоке
предохранителей на отсеке двигателя.
В исправном ли состоянии предохранитель?

-

Смотрите

Шаг 7

Смотрите

Шаг 6

6

Замените предохранитель EF3.
Завершен ли ремонт?

-

Система в

порядке

-

7

1.  Поверните замок зажигания в положение ON.
2.  Измерьте  напряжения  между  массой  и

клеммой 87 (Фиолетовый) реле вентилятора.

Находятся  ли  величина  напряжения  в  пределах
установленной величины?

11–14 В

Смотрите

Шаг 15

Смотрите

Шаг 8

8

Измерьте  напряжения  между  массой  и  клеммой
86 (Коричневый) на реле вентилятора.
Находятся  ли  величина  напряжения  в  пределах
установленной величины?

11–14 В

Смотрите

Шаг 10

Смотрите

Шаг 9



АВТОМАТИЧЕСКОЕ  УПРАВЛЕНИЕ  ОТОПЛЕНИЕМ  И  КОНДИЦИОНИРОВАНИЕМ  САЛОНА  7D – 13

Шаг

Действие

Величина

Да

Нет

9

1.  Поверните  замок  зажигания  в  положение

OFF.

2.  Проверьте  провод  (Коричневый)  между

клеммой 8 реле

вентилятора

и

предохранителем F7 в

блоке

предохранителей на панели инструментов.

3.  Произведите  ремонт  любой  выявленной

неисправности, в проводке или в клеммах на
контактном гнезде реле или разъем С203.

Завершен ли ремонт?

-

Система в

порядке

-

10

Измерьте  напряжения  между  массой  и  клеммой
30 (Красный) на реле вентилятора.
Находятся

ли

напряжения

в

пределах

установленной величины?

11–14 В

Смотрите

Шаг 12

Смотрите

Шаг 11

11

1.  Поверните  замок  зажигания  в  положение

OFF.

2.  Проверьте провод (Красный) между клеммой

30 реле вентилятора и предохранителем ЕF7
в

блоке

предохранителей

на

отсеке

двигателя.

3.  Произведите  ремонт  любой  выявленной

неисправности, в проводке или в клеммах на
разъеме  блока  предохранителей  С105,
разъем С202 или в контактном гнезде реле.

Завершен ли ремонт?

-

Система в

порядке

-

12

1.  Поверните  замок  зажигания  в  положение

OFF.

2.  Проверьте  цельность  жгут  проводов  между

клеммой 86 (Черный)  реле  вентилятора  и
массой.

Показывает

ли

омметр

установленную

величину?

≈

 0

Ω

Смотрите

Шаг 14

Смотрите

Шаг 13

13

Произведите

ремонт

любой

выявленной

неисправности,  в  проводе  (Черный),  разъем
С201 или масса G201.
Завершен ли ремонт?

-

Система в

порядке

-

14

Замените реле вентилятора.
Завершен ли ремонт?

-

Система в

порядке

-

15

1.  Поверните  замок  зажигания  в  положение

OFF.

2.  Отсоедините

жгут

проводов

на

электромоторе вентилятора.

3.  Поверните замок зажигания в положение ON.
4.  Измерьте  напряжения  между  массой  и

разъемом 1 (Желтый) вентилятора.

Находятся

ли

напряжения

в

пределах

установленной величины?

11–14 В

Смотрите

Шаг 17

Смотрите

Шаг 16

16

1.  Поверните  замок  зажигания  в  положение

OFF.

2.  Проверьте

провод

(Желтый)

между

разъемом 1 вентилятора и  клеммой 87 реле
вентилятора.

3.  Произведите  ремонт  любой  выявленной

неисправности,  в  проводке  или  в  клеммах
разъема  на  разъеме  вентилятора,  разъем
С208 или в контактном гнезде реле.

Завершен ли ремонт?

-

Система в

порядке

-

17

Измерьте  сопротивление  между  клеммами
разъема на электромоторе вентилятора.
Совпадает  ли  сопротивление  установленной
величиной?

≈

 5

Ω

Смотрите

Шаг 19

Смотрите

Шаг 18

7D – 14  АВТОМАТИЧЕСКОЕ  УПРАВЛЕНИЕ  ОТОПЛЕНИЕМ  И  КОНДИЦИОНИРОВАНИЕМ  САЛОНА

Шаг

Действие

Величина

Да

Нет

18

Замените электромотор вентилятора.
Завершен ли ремонт?

-

Система в

порядке

-

19

Измерьте  сопротивление  провода  (Фиолетовый)
между  клеммой 2 разъема  вентилятора  и
клеммой 30 реле

высокого

напряжения

максимальной

величины

и

клеммой

6

транзистора питания.
Совпадает  ли  сопротивление  установленной
величиной?

≈

 0

Ω

Смотрите

Шаг 21

Смотрите

Шаг 20

20

Произведите  ремонт  неисправности  провода
(Фиолетовый).
Завершен ли ремонт?

-

Система в

порядке

-

21

Измерьте  сопротивление  провода  (Черный)  от
клеммы 3 разъема транзистора питания к массе.
Совпадает  ли  сопротивление  установленной
величиной?

≈

 0

Ω

Смотрите

Шаг 23

Смотрите

Шаг 22

22

1.  Осмотрите  провод  (Черный)  от  клеммы  3

разъема  транзистора  питания  и  клеммы 87
реле  высокого  напряжения  максимальной
величины к массе G203.

2.  Произведите  ремонт  любой  выявленной

неисправности, в проводке, массы G203.

Завершен ли ремонт?

-

Система в

порядке

-

23

Замените  блок  управления  автоматической
управлений температурой.
Завершен ли ремонт?

-

Система в

порядке

-

РЕЖИМ УПРАВЛЕНИЯ НЕ РАБОТАЕТ

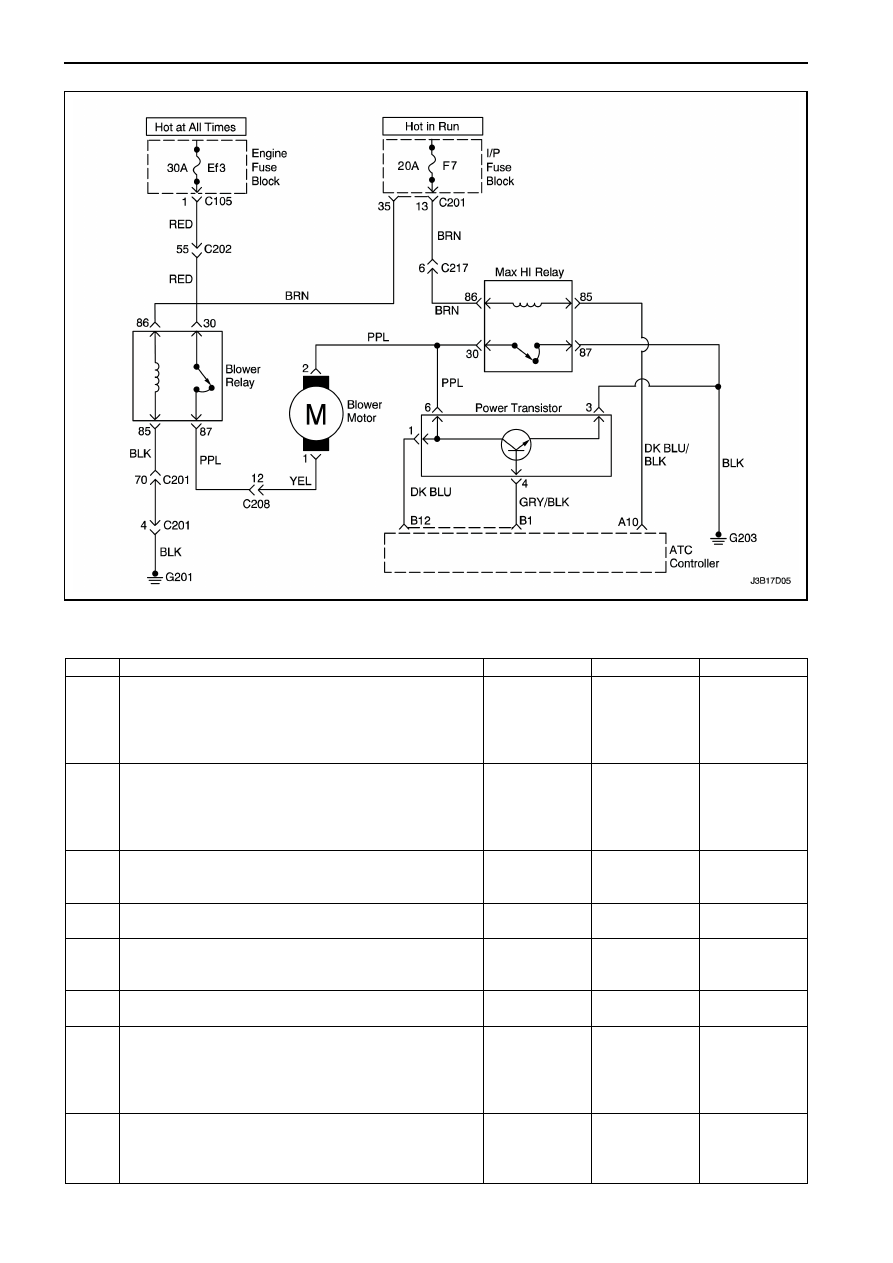

Смотрите "Схема управления вентилятора и мотора к/в" на диаграммы электрических схем описанное в
этой процедуре.

РЕЖИМ УПРАВЛЕНИЯ НЕ РАБОТАЕТ

Шаг

Действие

Величина

Да

Нет

1

Измерьте  напряжения  между  клеммой 4 и
клеммой 5 электромотора режимов.
Находятся

ли

напряжения

в

пределах

установленной величины?

11–14 v

Смотрите

Шаг 3

Смотрите

Шаг 2

2

1.  Проверьте предохранитель F7.
2.  Проверьте  разъем  и  провод  (Коричневый  и

черный)  на  неисправность  любых  проводов
или клемм.

3.  Произведите  ремонт  любых  выявленных

неисправностей.

Завершен ли ремонт?

-

Система в

порядке

-

3

1.  Используя

таблицу

управления

электромотором,  измерьте  напряжения  в
указанных  клеммах,  на  указанных  разъемах
блока управления.

2.  Измените,  режим  установки  и  следите  за

изменением напряжения.

Находится

ли

величина

напряжения

как

указанно?

Смотрите

"Таблица

управления

электромо-

тором"

Смотрите

Шаг 4

Смотрите

Шаг 5

4

Замените  электромотор,  который  работает
ненадлежащим образом.
Завершен ли ремонт?

-

Система в

порядке

-

5

1.  Используя

таблицу

управления

электромотором,  измерьте  напряжения  в
указанных  клеммах,  на  указанных  разъемах
блока управления.

2.  Измените,  установки  режима  и  следите  за

изменением напряжения.

Находится

ли

величина

напряжения

как

указанно?

Смотрите

"Таблица

управления

электромо-

тором"

Смотрите

Шаг 6

Смотрите

Шаг 7



АВТОМАТИЧЕСКОЕ  УПРАВЛЕНИЕ  ОТОПЛЕНИЕМ  И  КОНДИЦИОНИРОВАНИЕМ  САЛОНА  7D – 15

Шаг

Действие

Величина

Да

Нет

6

1.  Проверьте  ненадлежащей  работы  жгута

проводов

и

разъемы

между

блоком

управления и электромотором.

2.  Произведите  ремонт  или  замените  жгут

проводов или неисправную клемму.

Завершен ли ремонт?

-

Система в

порядке

-

7

Проверьте разъемы блока управления.
Имеется ли неисправные клеммы?

-

Смотрите

Шаг 8

Смотрите

Шаг 9

8

Произведите ремонт клеммы.
Завершен ли ремонт?

-

Система в

порядке

-

9

Замените блок управления.
Завершен ли ремонт?

-

Система в

порядке

-



Таблица управления электромотором



Режим

установки

Электромотор режимов

Клеммы разъема

Блок

управления /

электромотор

Блок

управления /

электромотор

Блок

управления /

электромотор

Блок

управления /

электромотор

Блок

управления /

электромотор



В 16/3

В 17/2

В 18/1

В 19/7

В 20/6

Выходное
отверстие

11–14 v

11–14 v

11–14 v

11–14 v

0 v

Двух

уровневый

11–14 v

11–14 v

11–14 v

0 v

11–14 v

Подножья

11–14 v

11–14 v

0 v

11–14 v

11–14 v

Подножья /

антиобледе-

нитель

11–14 v

0 v

11–14 v

11–14 v

11–14 v

Антиобледе-

нитель

0 v

11–14 v

11–14 v

11–14 v

11–14 v
