5С – 4  СЦЕПЛЕНИЕ

РАСПОЛОЖЕНИЕ ЧАСТЕЙ И АГРЕГАТОВ

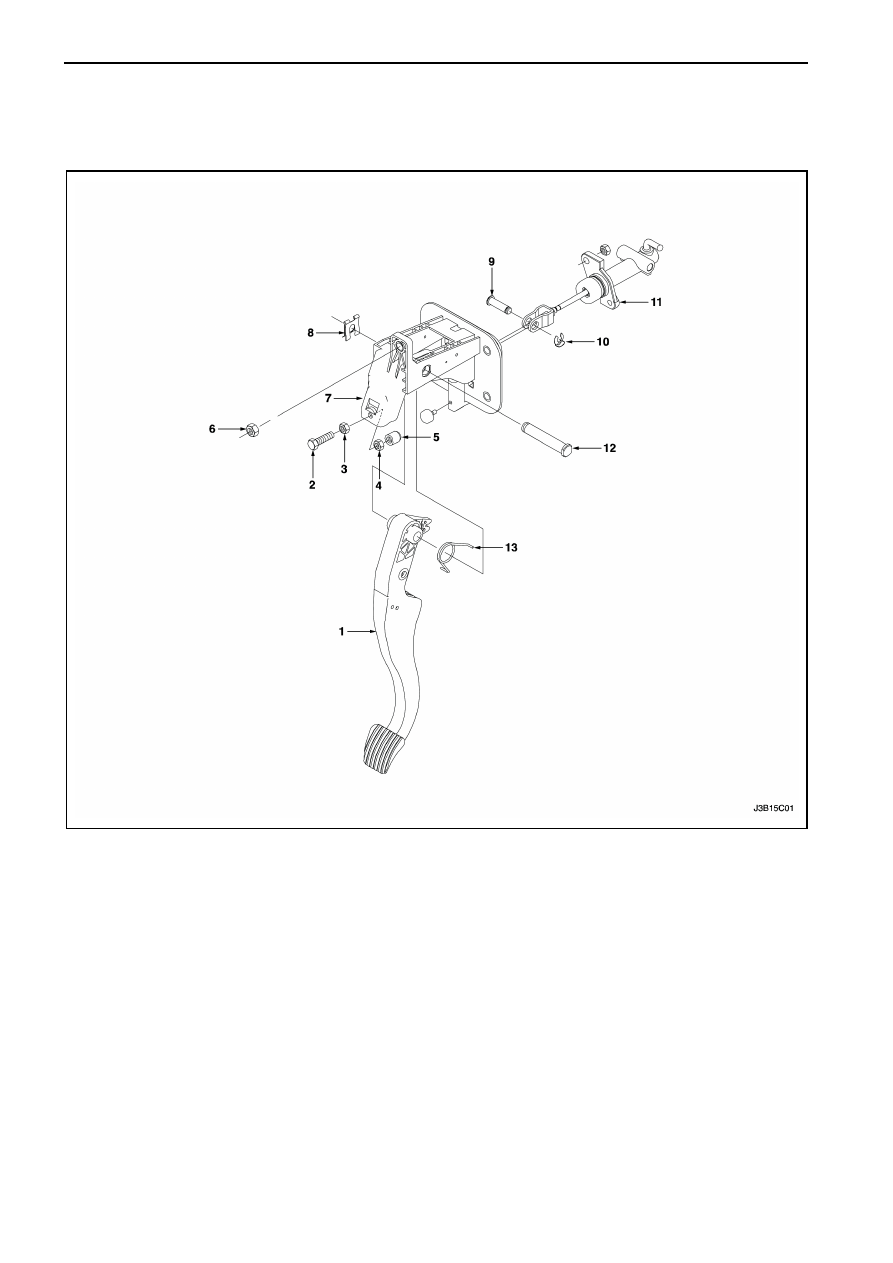

ДЕТАЛИ СЦЕПЛЕНИЯ

1.  Педаль сцепления
2.  Болт
3.  Гайка
4.  Контрольная гайка
5.  Буфер педали сцепления
6.  Гайка
7.  Пластина педали сцепления

8.  Е-образное кольцо
9.  Палец
10.  Е-образное кольцо
11.  Главный цилиндр сцепления
12.  Ось педали сцепления
13.  Пружина



СЦЕПЛЕНИЕ    5С – 5

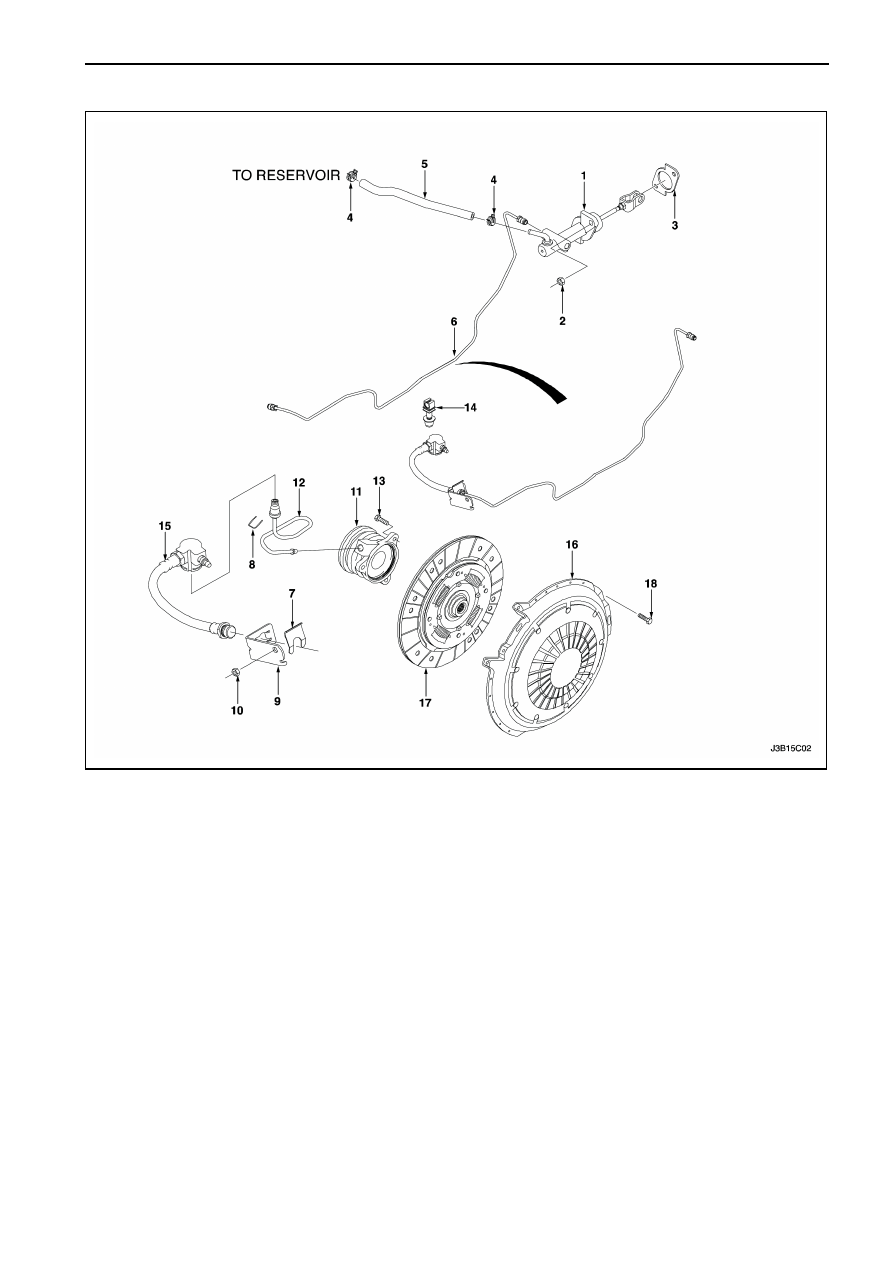

1.  Главный цилиндр сцепления
2.  Гайка
3.  Прокладка
4.  Хомут
5.  Шланг бачка для жидкости
6.  Трубка главного цилиндра сцепления
7.  Хомут
8.  Хомут
9.  кронштейн

10.  Болт
11.  Соосный цилиндр сцепления
12.  Трубка соосного цилиндра сцепления
13.  Болт
14.  Хомут
15.  Шланг
16.  Нажимной диск сцепления
17.  Диска сцепления
18.  Болт

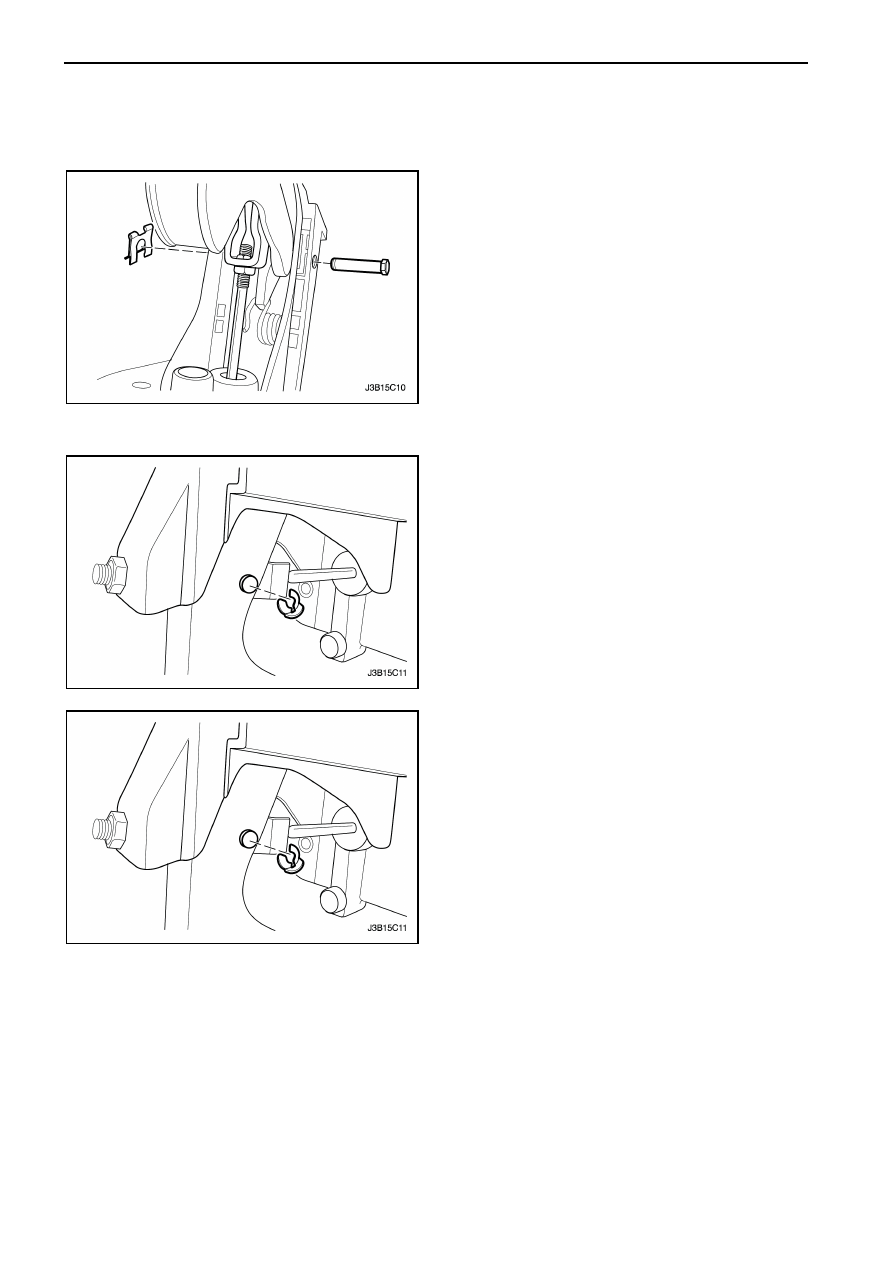

5С – 6  СЦЕПЛЕНИЕ

ОБСЛУЖИВАНИЕ И РЕМОНТ



ОБСЛУЖИВАНИЕ АВТОМОБИЛЯ

ПЕДАЛЬ СЦЕПЛЕНИЯ



Процедура снятия

1.  Отсоедините

отрицательную

клемму

аккумуляторной батареи.

2.  Отсоедините  пружину  возврата  с  педали

сцепления.

3.  Снимите хомут и ось крепления педали.








4.  Снимите  блокирующий  хомут  и  фиксирующий

палец штока толкателя.

5.  Снимите шток толкателя с педали сцепления.
6.  Снимите педаль сцепления.












Процедура установки

1.  Установите педаль сцепления.
2.  Нанесите  слой  многоцелевой  смазки  на  шток

толкателя.

3.  Установите шток толкателя педали сцепления.
4.  Установите

блокирующий

хомут

и

фиксирующий палец штока толкателя.





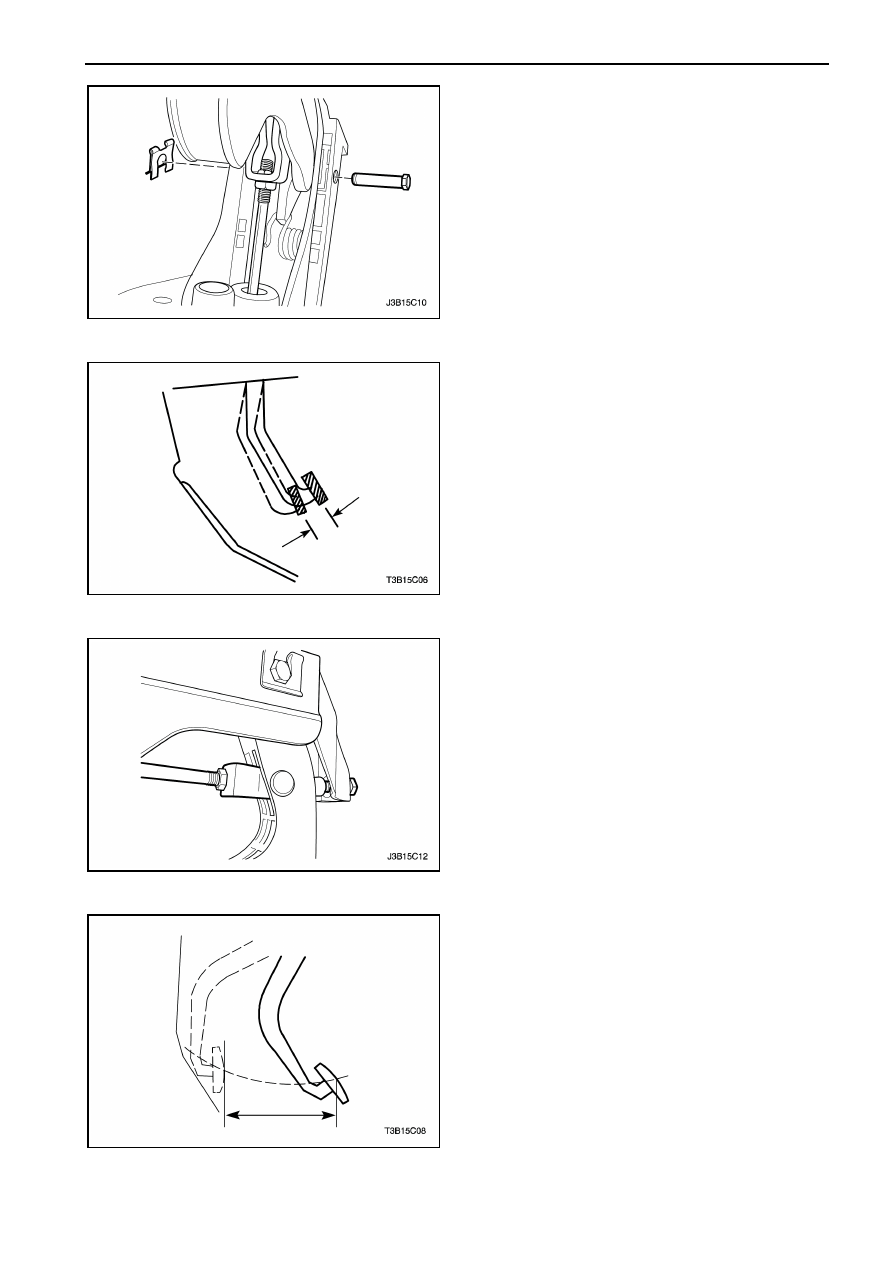

СЦЕПЛЕНИЕ    5С – 7

5.  Нанесите  многоцелевую  смазку  на  ось

крепления педали сцепления.

6.  Установите хомут и ось педали сцепления.
7.  Подсоедините  пружину  возврата  на  педали

сцепления.

8.  Отрегулируйте  люфт  педали  сцепления.

Смотрите  "Регулировка  педали  сцепления"  в
этом разделе.

9.  Подсоедините

отрицательную

клемму

аккумуляторной батареи.








РЕГУЛИРОВКА ПЕДАЛИ
СЦЕПЛЕНИЯ



Процедура регулировки

1.  Определите  люфт  педали  сцепления.  Слегка

надавите  на  педаль  сцепления  рукой  и
измерьте  расстояние,  когда  Вы  почувствуете
сопротивление.








2.  Отрегулируйте  люфт  педали  сцепления.

Ослабьте  контрольную  гайку  и  поверните
шток.  Люфт  педали  сцепления  должен
составлять  от 6 до  12  мм.  Затяните
контрольную гайку после регулировки.












3.  Измерьте  путь  педали  сцепления.  Полностью

надавите  на  педаль  сцепления  до  упора.
Измерьте

с

начального

положения

до

конечного положения.

4.  Отрегулируйте

путь

педали

сцепления.

Ослабьте контрольную гайку и поверните болт.
Путь педали сцепления должен быть от 130 до
140  мм.  Затяните  контрольную  гайку  после
регулировки.
