9Т –  2  АВТОСИГНАЛИЗАЦИЯ  И  ЦЕНТРАЛЬНЫЙ  ЗАМОК

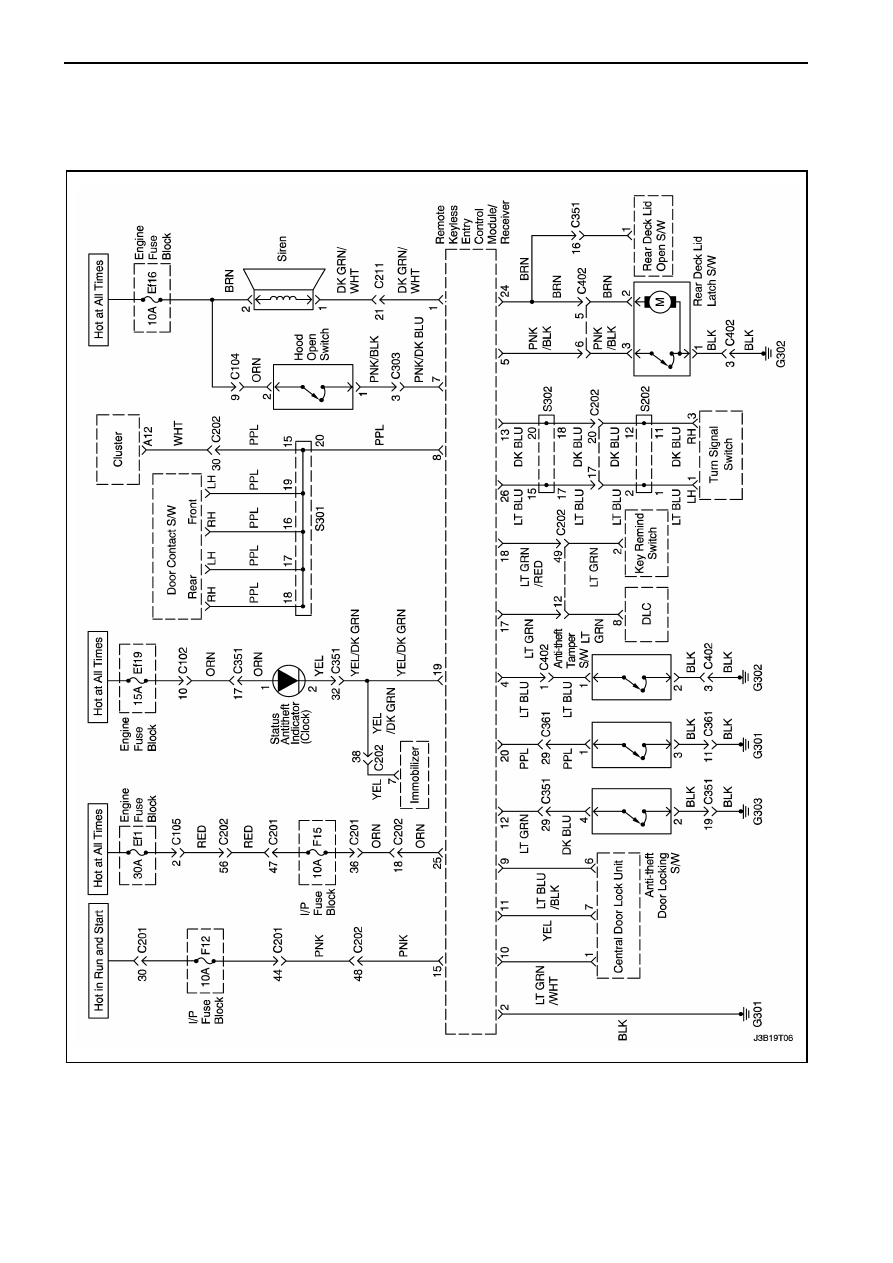

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ И ДИАГРАММЫ





СИСТЕМА ПРОТИВОУГОНА И ДИСТАНЦИОННОГО УПРАВЛЕНИЯ





  АВТОСИГНАЛИЗАЦИЯ  И  ЦЕНТРАЛЬНЫЙ  ЗАМОК    9Т – 3

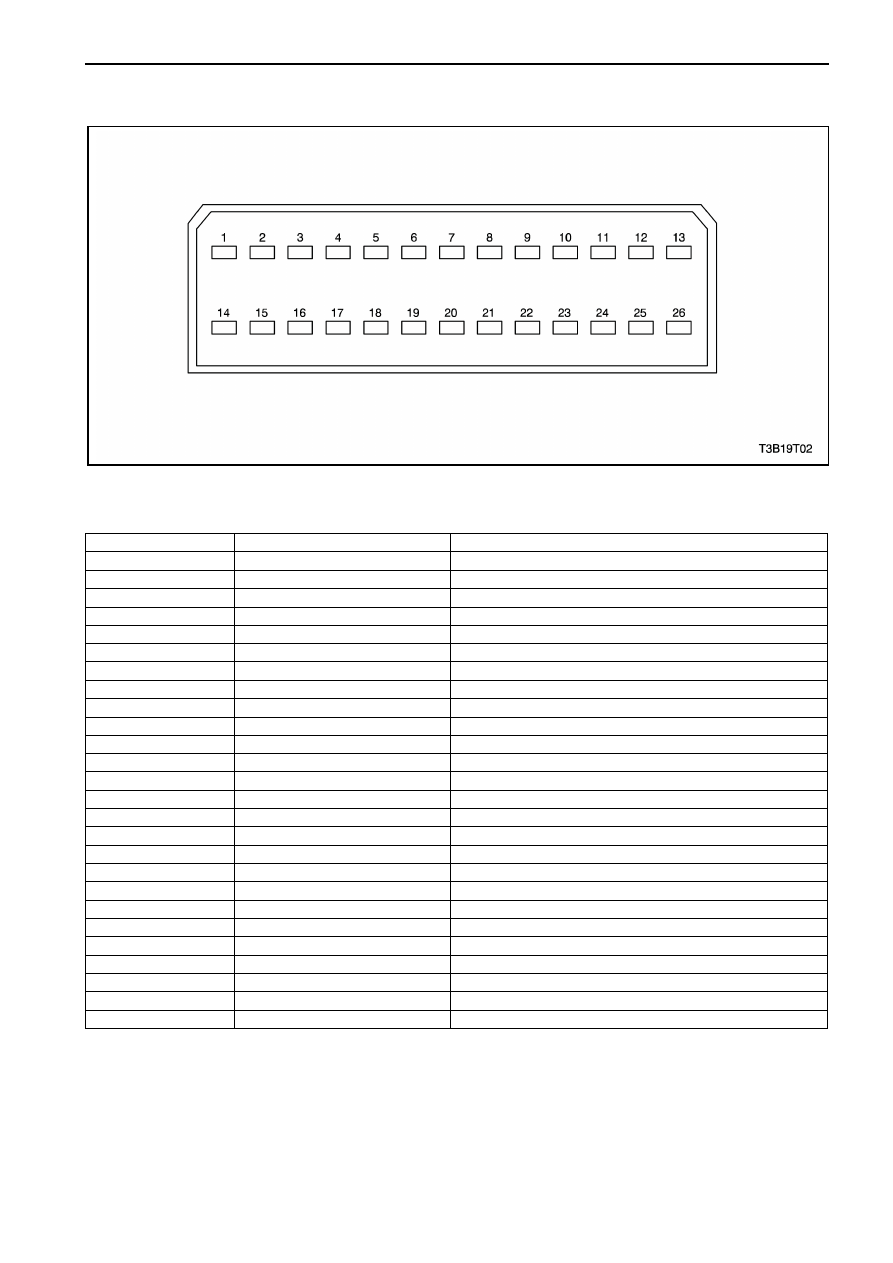

РАЗЪЕМ БЛОКА УПРАВЛЕНИЯ / ПРИЕМНИК ДАННЫХ



Клеммы

Цвет

Описание

1

Темно зеленный / Белый

Сирена

2

Черный

Масса

3

-

-

4

Светло синий

Контакт дверного замка

5

Розовый / Черный

Контакт замка багажника

6

-

-

7

Розовый / Темно синий

Контакт открывания капота

8

Пурпурный

Дверной контакт

9

Светло синий / Черный

Оценка положения дверного замка

10

Светло зеленный / Белый

Реле разблокировки дверных замков

11

Желтый

Реле блокировки дверных замков

12

Светло зеленный

Включатель проникновения водительской двери

13

Темно синий

Управление правой световой сигнализацией

14

-

-

15

Розовый

Зажигание +

16

-

-

17

Темно синий

Канал передачи данных

18

Светло зеленный / красный

Прием сигналов передатчика

19

Желтый

Индикатор безопасности

20

Пурпурный

Включатель проникновения водительской двери

21

-

-

22

-

-

23

-

-

24

Коричневый

Контакт открывания крышки багажника

25

Оранжевый

Батарея +

26

Свело синий

Управление левой световой сигнализацией

9Т –  4  АВТОСИГНАЛИЗАЦИЯ  И  ЦЕНТРАЛЬНЫЙ  ЗАМОК

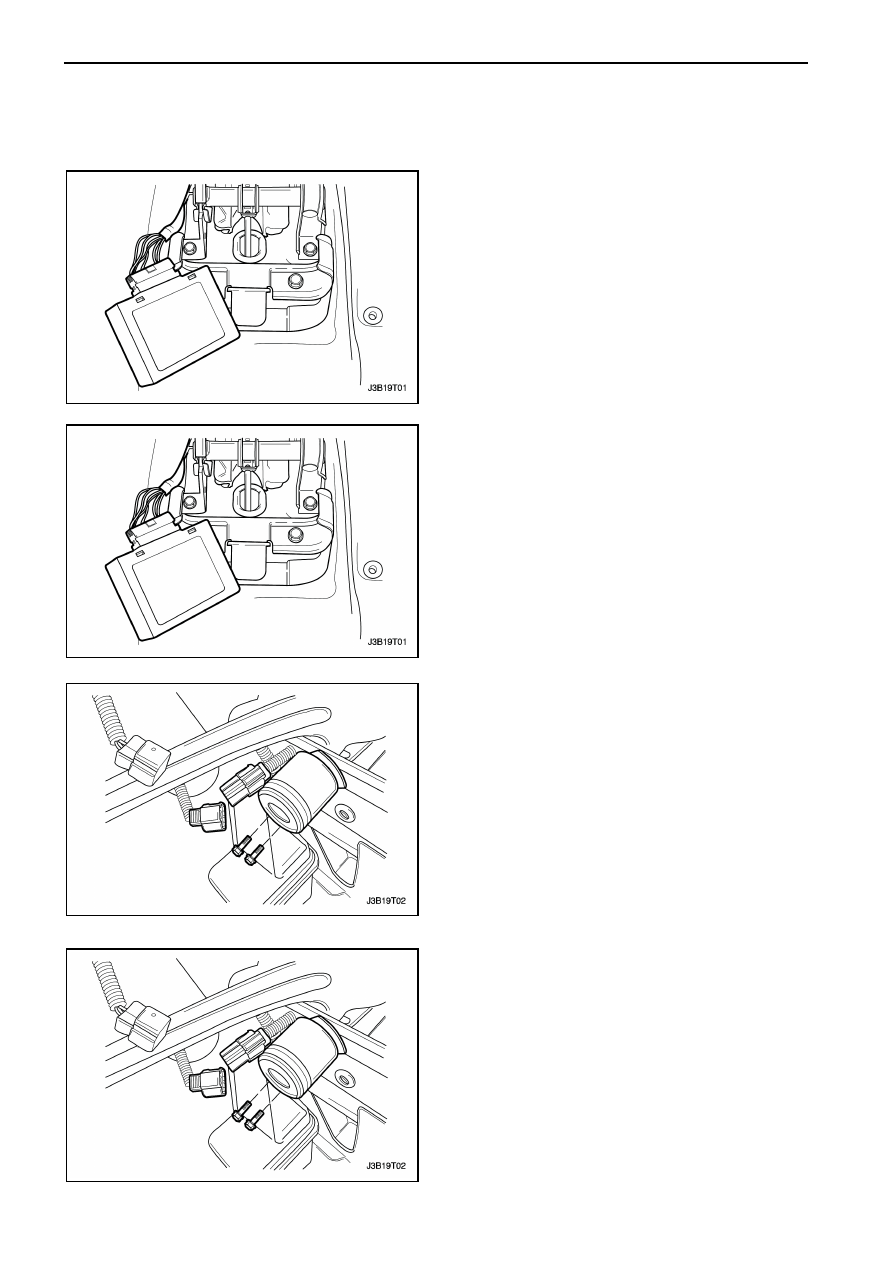

ОБСЛУЖИВАНИЕ И РЕМОНТ

ОБСЛУЖИВАНИЕ АВТОМОБИЛЯ

БЛОКА УПРАВЛЕНИЯ /
ПРИЕМНИК ДАННЫХ

Процедура снятия

1.  Отсоедините

отрицательную

клемму

аккумуляторной батареи.

2.  Снимите  консоль.  Смотрите  Раздел 9G,

"Интерьер".

3.  Отсоедините  электрический  разъем  блока

управления / приемник данных.

4.  Вытащите блок управления / приемник данных

с креплений.

Процедура установки

1.  Установите  блок  управления / приемник

данных на крепление.

2.  Соедините

электрический

разъем  блока

управления / приемник данных.

3.  Установите  консоль.  Смотрите  Раздел 9G,

"Интерьер".

4.  Соедините

отрицательную

клемму

аккумуляторной батареи.

СИРЕНА

Процедура снятия

1.  Отсоедините электрический разъем сирены.
2.  Открутите болты крепления сирены и снимите

сирену.

Процедура установки

1.  Установите  сирену  и  закрутите  болты

крепления.

Затяжка

Затяните  болты  крепления  сирены  моментом
11 Нм.
2.  Соедините электрический разъем сирены.





  АВТОСИГНАЛИЗАЦИЯ  И  ЦЕНТРАЛЬНЫЙ  ЗАМОК    9Т – 5

ПРОГРАММИРОВАНИЕ
ПЕРЕДАТЧИКА
ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ

Система

дистанционного

управления

предусматривает

использование

пяти

передатчиков в каждом автомобиле. При замене
системы  дистанционного  управления,  в  первую
очередь

должны

быть

программированы

передатчики  для  каждого  автомобиля  при
помощи сканера Scan100.
Этот  процесс  считается  завершенным,  если,
используются  последовательно  передаваемые
данные  между  сканером Scan100  и  блоком
дистанционного управления и только этот метод
является  единственно  возможным  методом
программирование передатчика.
Примечание:

Все

передатчики

для

автомобилей

должны

программироваться

одновременно.
Примечание:

Одновременное

программирование

функции

систем

дистанционного  управления  активизирует  все
передатчики  (существующие  и  новые),  которые
не

программированы

(или

перепрограммированы)

в

процессе

программирования

дают

возможность

осуществлять  работу  системы  дистанционного
управления автомобиля.
Примечание:  Предварительно  закройте  двери,
и  капот  автомобиля,  крышку  багажника  для
начала процедуры программирования.
1.  Соедините  сканер Scan 100  к  разъему

канала передачи данных.

2.  Включите сканер Scan 100, нажав на кнопку

"POWER",  дождитесь  отображения MAIN
MENU на экране.

3.  С экрана MAIN MENU выберите "Diagnostics"

нажав на кнопку #1.

4.  С  экрана MODEL YEAR,  выберите

соответствующий  год выпуска автомобиля в
перечни данных сканера Scan 100 и нажмите
"ENTER" или нажав соответствующий номер
позиции на блоке кнопок.

5.  С  экрана VEHICLE TYPE выберите  модель

автомобиля в перечни данных сканера Scan
100  и  нажмите "ENTER" или  нажав
соответствующий  номер  позиции  на  блоке
кнопок.

6.  С  экрана SYSTEM SELECTION MENU

выберите "Body"- тип  кузова,  нажав  на
кнопку #2.

7.  С экрана BODY SELECTION MENU выберите

"Coding" нажав на кнопку #2.

8.  С

экрана CODY SELECTION MENU

выберите "Coding" нажав на кнопку #1.

9.  С  экрана SECRET NUMBER OF CODINGS

введите  четыре(4)  ноля "0-0-0-0" пометив  в
четырех делениях "1-2-3-4".

10.  С  экрана CODING SYSTEM SELECTION

выберите "Coding" нажав на кнопку #2.

Примечание:  При  проведении  этих  действий
возможна

незначительное

задержка

при

высвечивании  данных  на  экране  сканера.  При
этом  будет  высвечивается "PLEASE WAIT" до
тех пор, пока не появиться следующие данные.
11.  С  экрана KEYLESS ENTRY CODING

SYSTEM введите "Coding Transmitter" нажав
на кнопку #2.

12.  При  управлении  сканером Scan 100,

нажмите

любую

кнопку

на

первом

передатчике для программирование.

 ВНИМАНИЕ:  Убедитесь  что  передатчики
других  автомобилей  не  активизируется
при

проведении

перепро8грамировни

непосредственно близко.

13.  Продолжайте

программирование

всех

передатчиков при помощи Scan 100.

Примечание:  Максимум  пять (5) передатчиков
могут  быть  перепрограммированы  для  одного
автомобиля.
14.  После  проведения  программирования  всех

передатчиков,  нажмите  кнопку "ESC". На
дисплее

высветится

номер

запрограммированного  передатчика.  Если
указанный  номер  не  совпадает  с  номером
программированного  датчика,  повторите
процедуру программирования.

15.  Выключите  сканер Scan 100,  нажав  кнопку

"POWER",  отсоедините  сканер  от  разъема
канала передачи данных.

16.  Сделайте  паузу  в  10  секунд,  затем

проверьте  работу  каждого  передатчика  и
убедитесь в их надлежащей работе.

Блок

управления/приемник

данных

автоматический

выходит

из

режима

программирования  и  продолжает  работать  в
штатном режиме при нижеследующих условиях:

•

  Отсоединен  сканер  от  разъема  канала

передачи данных.

•

  Пять  паролей  регистрируется  в  блоке

управление / приемнике данных.
