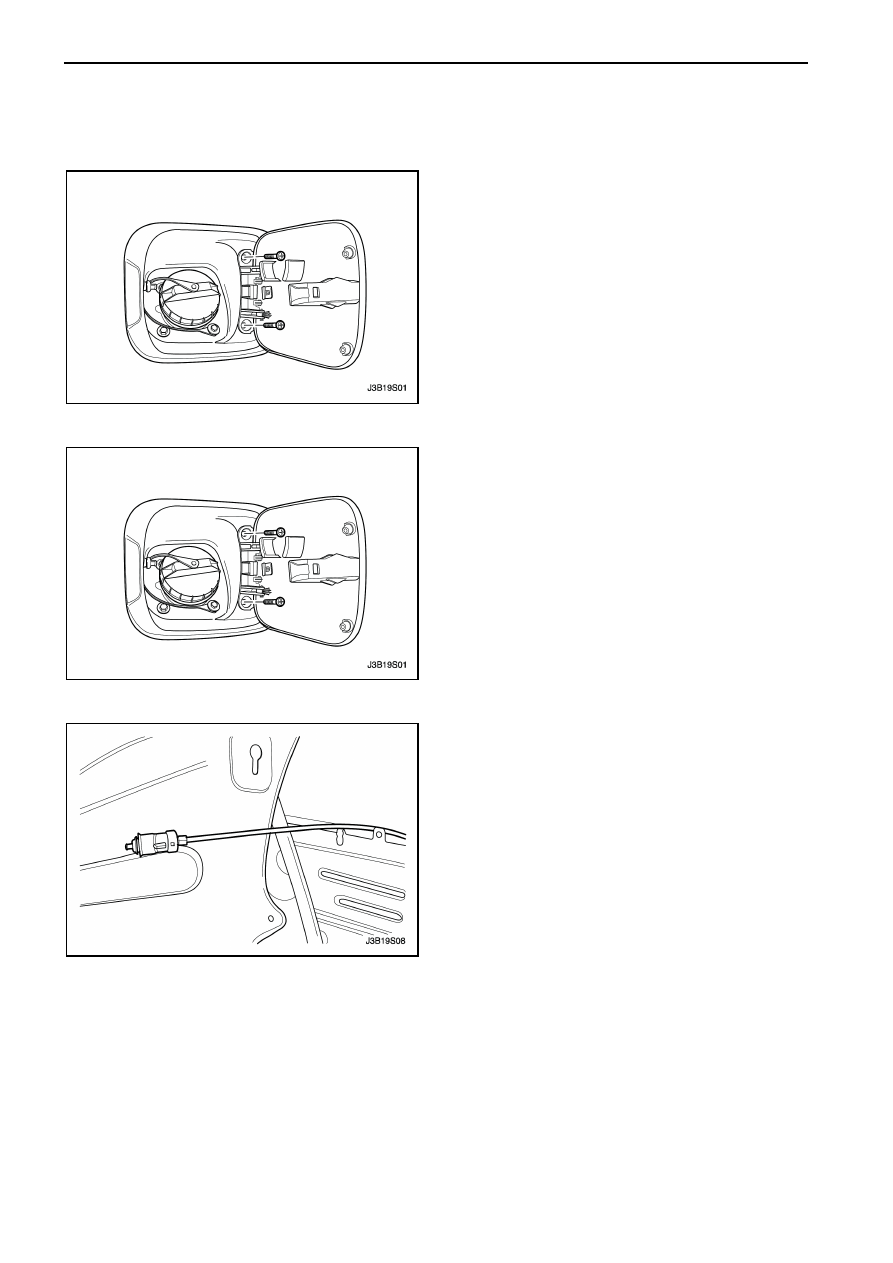

9S –  2  ЗАДНЯЯ  ЧАСТЬ  КУЗОВА

ОБСЛУЖИВАНИЕ И РЕМОНТ

ОБСЛУЖИВАНИЕ АВТОМОБИЛЯ

ДВЕРЦА
ТОПЛИВОЗАПРАВОЧНОЙ
ГОРЛОВИНЫ

Процедура снятия

1.  Открутите

винты

и

снимите

дверцу

топливозаправочной горловины.

Процедура установки

Примечание:

Соприкосновение

поверхностей

неодинаковых  металлов  может  привести  к
быстрой  коррозии.  Убедитесь  в  правильности
затяжек  для  предотвращения  преждевременной
коррозии.
1.  Установите

дверцу

топливозаправочной

горловины и закрутите винты.

Затяжка

Затяните  винты  дверцы  топливозаправочной
горловины моментом 4 Нм.

РУЧКА И ТРОС ОТКРЫТИЯ
ДВЕРЦА
ТОПЛИВОЗАПРАВОЧНОЙ
ГОРЛОВИНЫ

Процедура снятия

1.  Откройте багажный отсек.
2.  Снимите  облицовки  подкрыльника  колес  в

багажном

отсеке

и

облицовку

порога

багажника. Смотрите Раздел 9G, "Интерьер".

3.  Отсоедините

трос

с

дверцы

топливозаправочной горловины.



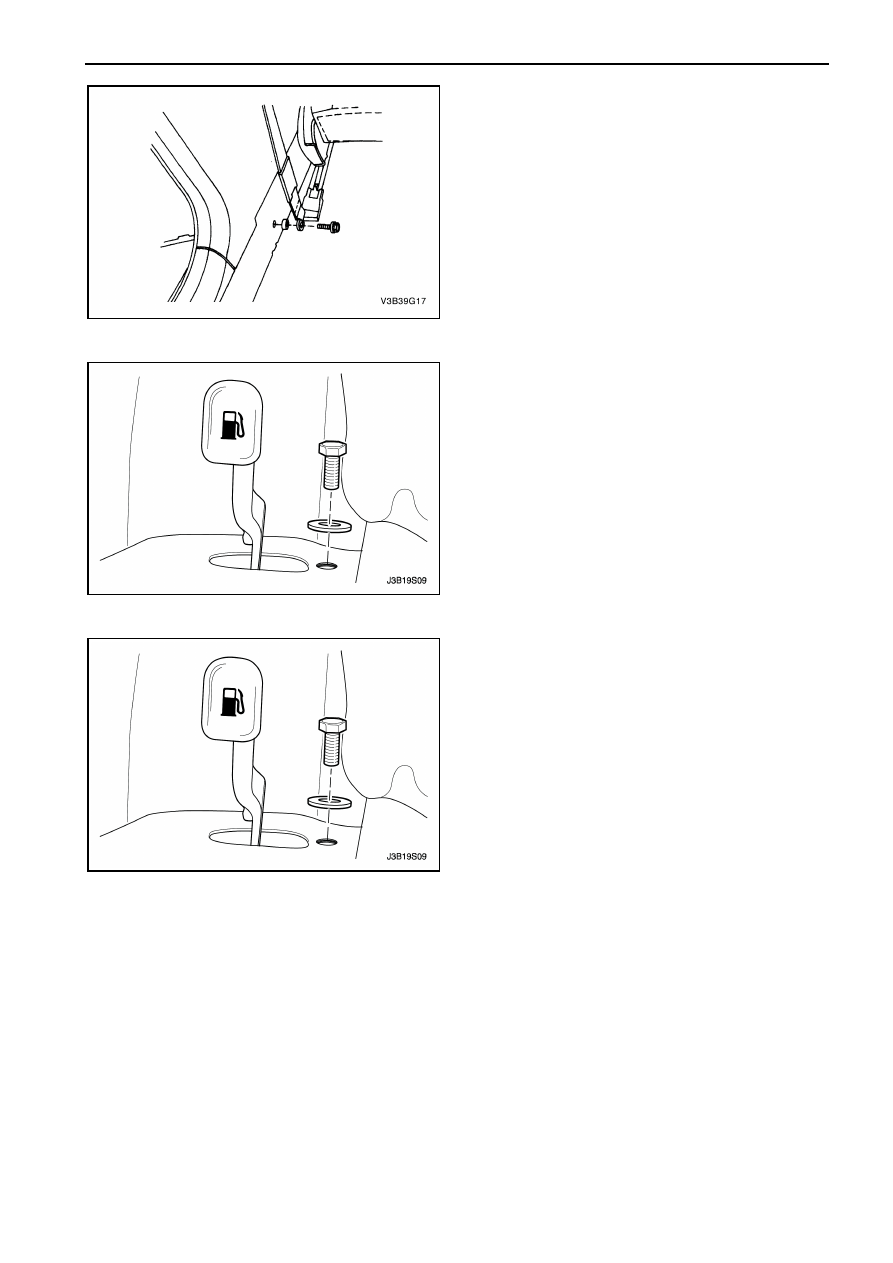

  ЗАДНЯЯ  ЧАСТЬ  КУЗОВА    9S  –  3

4.  Открутите  болт  и  снимите  нижнее  крепление

ремня безопасности на средней стойке.

5.  Открутите  винт  и  снимите  крышку  рукоятки

троса  открытия  дверцы  топливозаправочной
горловины.

6.  Открутите  винты  и  снимите  рукоятку  троса

дверцы топливозаправочной горловины.

7.  Отсоедините трос с рукоятки.
8.  Снимите  водительское  и  заднее  сиденье.

Смотрите Раздел 9H, "Сиденья".

9.  Снимите

левую

переднюю

и

заднюю

облицовку  порога,  кожух  передней  левой
стойки  и  нижнюю    облицовку  средней  стойки.
Смотрите Раздел 9G, "Интерьер".

10.  Снимите коврик на левой стороне автомобиля.
11.  Снимите трос.

Процедура установки

1.  Направьте  трос  с  багажного  отсека  в

пассажирский салон.

2.  Установите

коврик

в

первоначальное

положение.

3.  Установите  левую  переднюю  и  заднюю

облицовку  порога,  кожух  передней  левой
стойки  и  нижнюю    облицовку  средней  стойки.
Смотрите Раздел 9G, "Интерьер".

4.  Установите  водительское  и  заднее  сиденье.

Смотрите раздел 9H "Сиденья".

5.  Подсоедините трос к рукоятки.
Примечание:

Соприкосновение

поверхностей

неодинаковых  металлов  может  привести  к
быстрой  коррозии.  Убедитесь  в  правильности
затяжек  для  предотвращения  преждевременной
коррозии.
6.  Установите

рукоятку

троса

дверцы

топливозаправочной  горловины  и  закрутите
винты.

Затяжка

Затяните  винты  рукоятку  троса  дверцы
топливозаправочной  горловины  моментом  10
Нм.

Примечание:

Соприкосновение

поверхностей

неодинаковых  металлов  может  привести  к
быстрой  коррозии.  Убедитесь  в  правильности
затяжек  для  предотвращения  преждевременной
коррозии.
7.  Установите  крышку  рукоятки  троса  открытия

дверцы  топливозаправочной  горловины  и
закрутите винт.

Затяжка

Затяните  винт  крышки  рукоятки  открытия
дверцы

топливозаправочной

горловины

моментом 10 Нм.

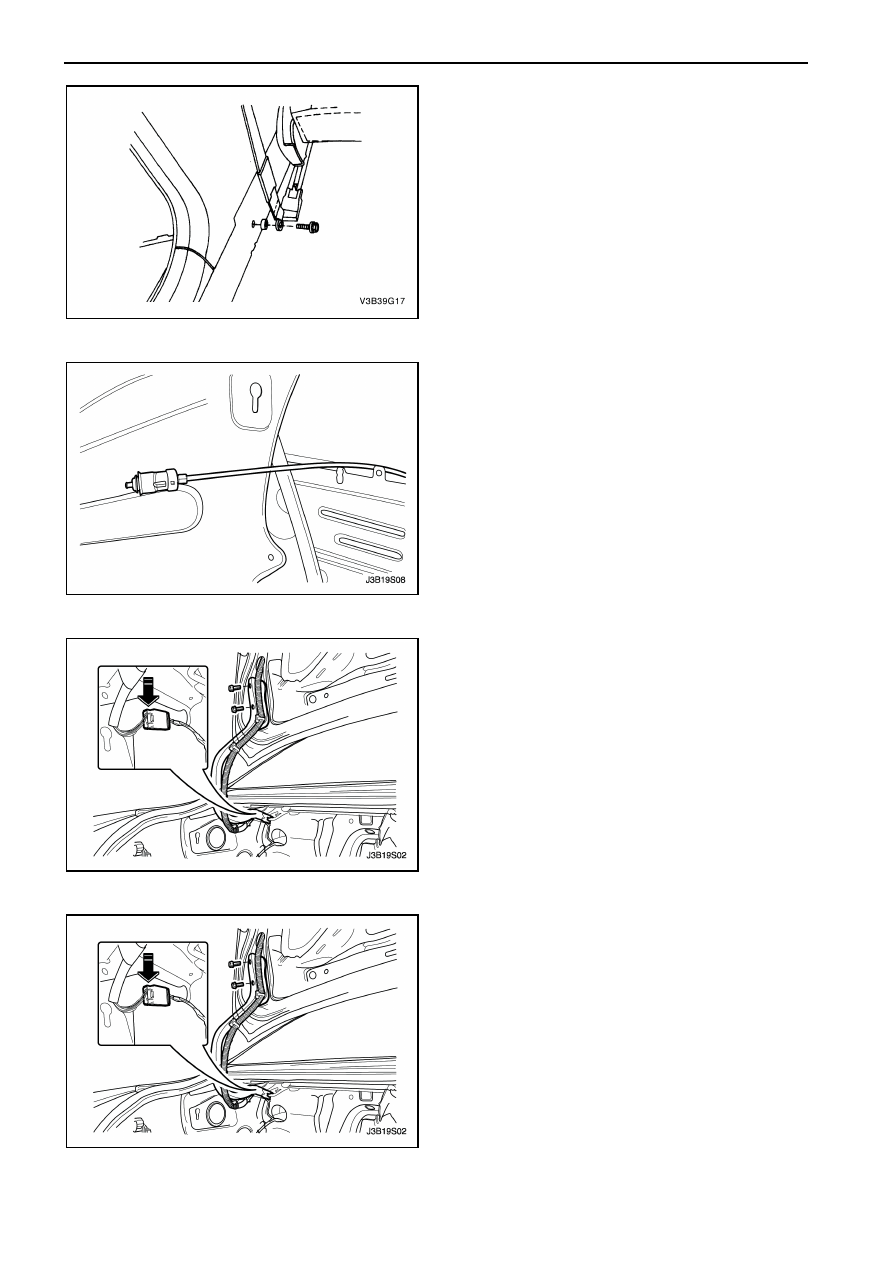

9S –  4  ЗАДНЯЯ  ЧАСТЬ  КУЗОВА

8.  Установите  нижний  болт  крепления  ремня

безопасности  на  средней  стойке  и  закрутите
болт.

Затяжка

Затяните  нижний  болт  крепления  ремня
безопасности на средней стойке  моментом 38
Нм.

9.  Подсоедините

трос

к

дверце

топливозаправочной горловины.

10.  Установите  облицовки  подкрыльника  колес  в

багажном

отсеке

и

облицовку

порога

багажника. Смотрите Раздел 9G, "Интерьер".

11.  Закройте багажный отсек.

КРЫШКА БАГАЖНИКА

Процедура снятия

1.  Отсоедините

отрицательную

клемму

аккумуляторной батареи.

2.  Отсоедините электрический разъем.
3.  Снимите  жгут  проводов  с  петли  крышки

багажника.

4.  Открутите болты и снимите крышку багажника.

Процедура установки

Примечание:

Соприкосновение

поверхностей

неодинаковых  металлов  может  привести  к
быстрой  коррозии.  Убедитесь  в  правильности
затяжек  для  предотвращения  преждевременной
коррозии.
1.  Установите  крышку  багажника  и  закрутите

болты.

Затяжка

Затяните  болты  крышки  багажника  моментом
38 Нм.

2.  Установите  жгут  проводов  на  петлю  крышки

багажника.

3.  Соедините электрический разъем.
4.  Соедините

отрицательную

клемму

аккумуляторной батареи.



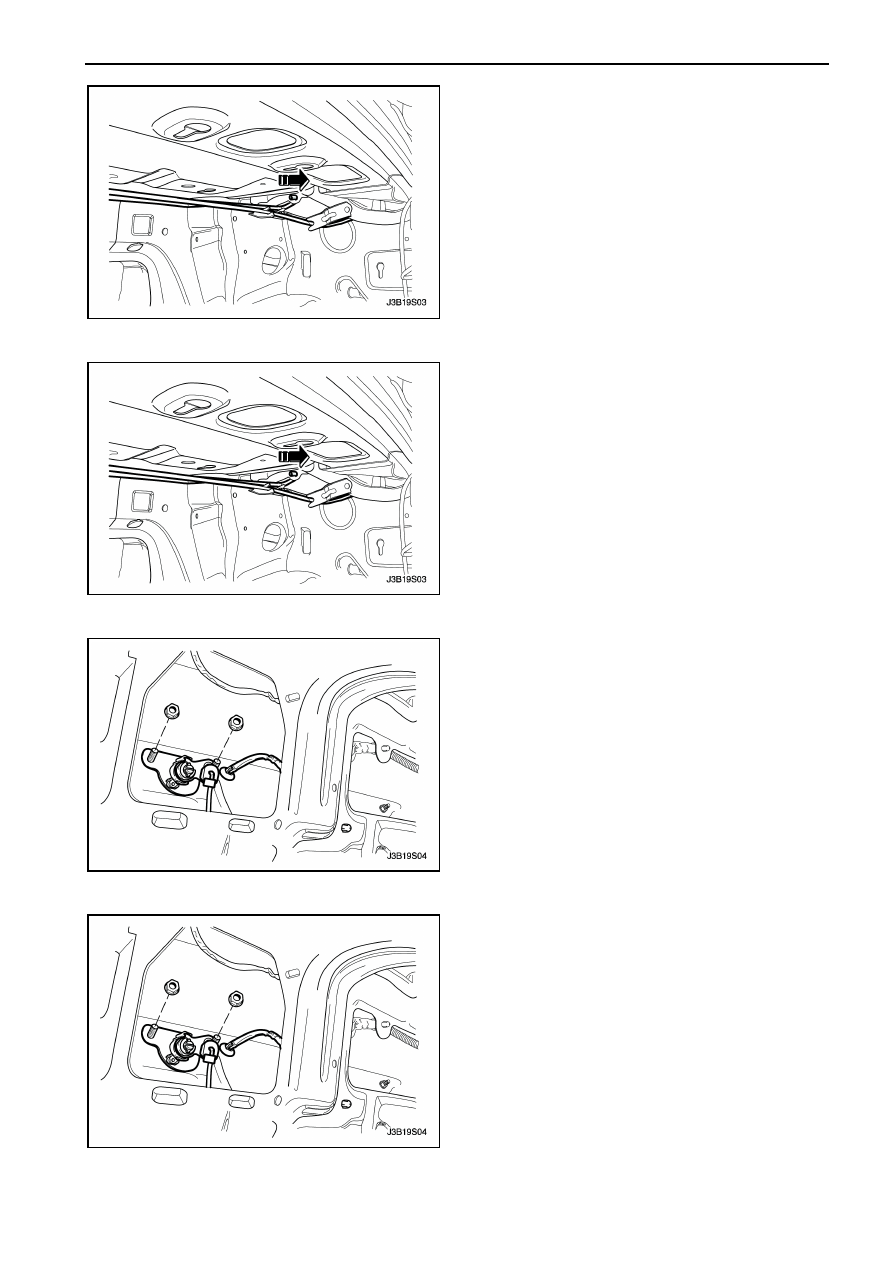

  ЗАДНЯЯ  ЧАСТЬ  КУЗОВА    9S  –  5

ТОРСИОНЫ КРЫШКИ
БАГАЖНИКА

Процедура снятия

1.  Откройте  и  закрепите  крышку  багажника  в

открытом положении.

2.  Вытяните  торсионы  с  поддерживающего

кронштейна.

3.  Снимите торсионы с петли.

Процедура установки

1.  Установите  торсионы  на  поддерживающий

кронштейн.

2.  Протяните  торсионы  к  кронштейну  крепления

на заднем крепежном отверстии.

ЦИЛИНДР ЗАМКА БАГАЖНОГО
ОТСЕКА

Процедура снятия

1.  Открутите гайки крепления цилиндра замка.
2.  Отсоедините тягу замка.
3.  Отсоедините электрический разъем.
4.  Снимите цилиндр замка багажного отсека.

Процедура установки

1.  Установите цилиндр замка багажного отсека.
2.  Соедините электрический разъем.
3.  Соедините тягу замка.
Примечание:

Соприкосновение

поверхностей

неодинаковых  металлов  может  привести  к
быстрой  коррозии.  Убедитесь  в  правильности
затяжек  для  предотвращения  преждевременной
коррозии.
4.  Закрутите  гайки  крепления  цилиндра  замка

багажного отсека.

Затяжка

Затяните  гайку  крепления  цилиндра  замка
багажного отсека моментом 8 Нм.
