9Н –  8  СИДЕНЬЯ

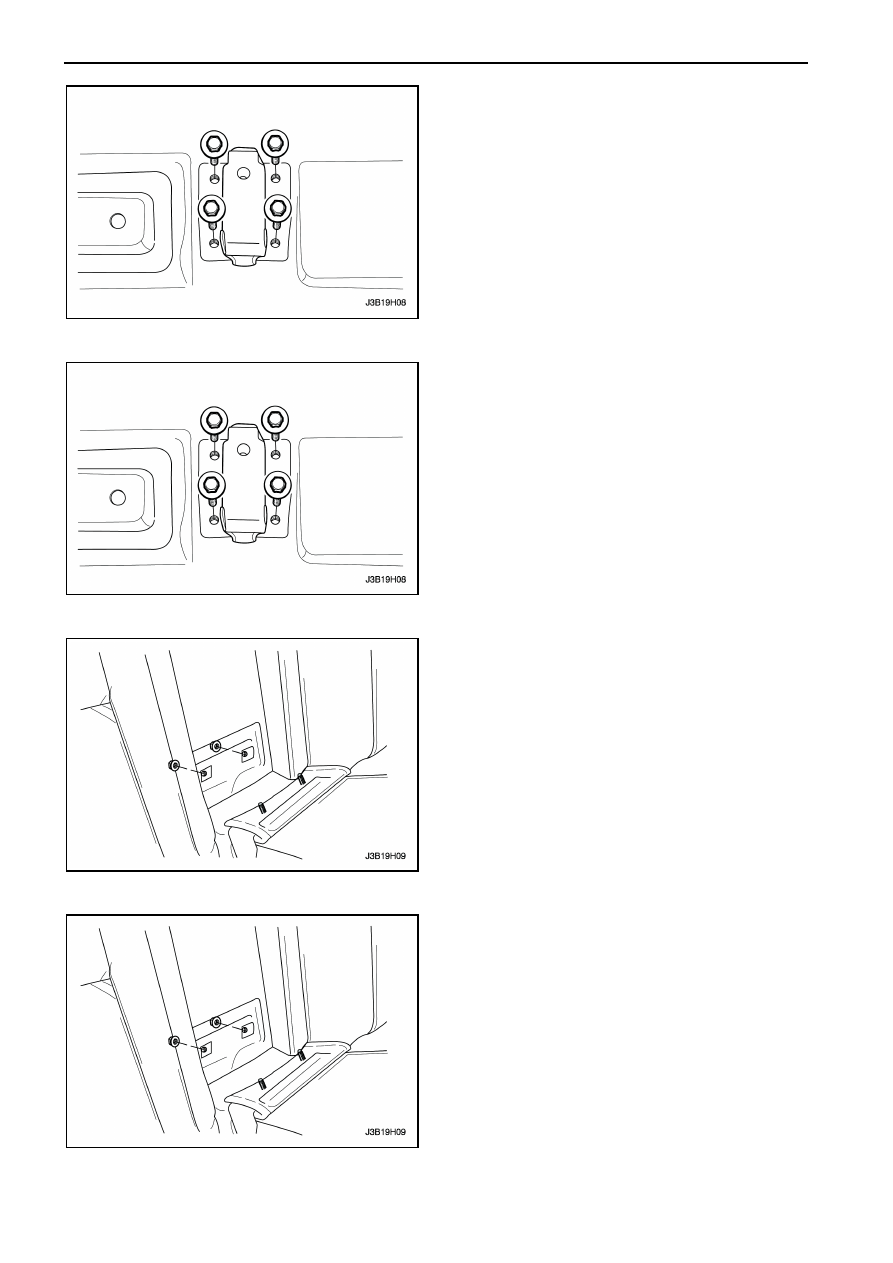

ПЕТЛЯ СПИНКИ ЗАДНЕГО
СИДЕНЬЯ

Процедура снятия

1.  Снимите  спинку  заднего  сиденья  и  подушку

заднего  сиденья.  Смотрите  "Спинка  заднего
сиденья"  и  "подушка  заднего  сиденья"  в  этом
разделе.

2.  Открутите  болты  и  снимите  центральную

петлю спинки заднего сиденья.







Процедура установки

Примечание:

Разные

металлы

при

непосредственном контакте могут быстро ржаветь.
Убедитесь  в  использованном  Вами  надлежащем
креплении для предотвращения преждевременной
коррозии.
1.  Установите

спинку

заднего

сиденья

и

закрутите болты.

Затяжка

Затяните  болты  крепления  спинки  заднего
сиденья моментом 45 Нм.

3. 2.  Установите  спинку  заднего  сиденья  и

подушку  заднего  сиденья.  Смотрите  "Спинка
заднего сиденья" и "подушка заднего сиденья"
в этом разделе.




ЦЕНТРАЛЬНЫЙ ПОДЛОКОТНИК
ЗАДНЕГО СИДЕНЬЯ

Процедура снятия

1.  Опустите спинку заднего сиденья.
2.  Открутите гайки и снимите подлокотник.










Процедура установки

Примечание:

Разные

металлы

при

непосредственном контакте могут быстро ржаветь.
Убедитесь  в  использованном  Вами  надлежащем
креплении для предотвращения преждевременной
коррозии.
1.  Установите подлокотник и закрутите гайки.

Затяжка

Затяните

гайки

крепления

подлокотника

моментом 24 Нм.

2.  Поднимите

спинку

заднего

сиденья

и

зафиксируйте в верхнем положении.



 СИДЕНЬЯ  9Н – 9

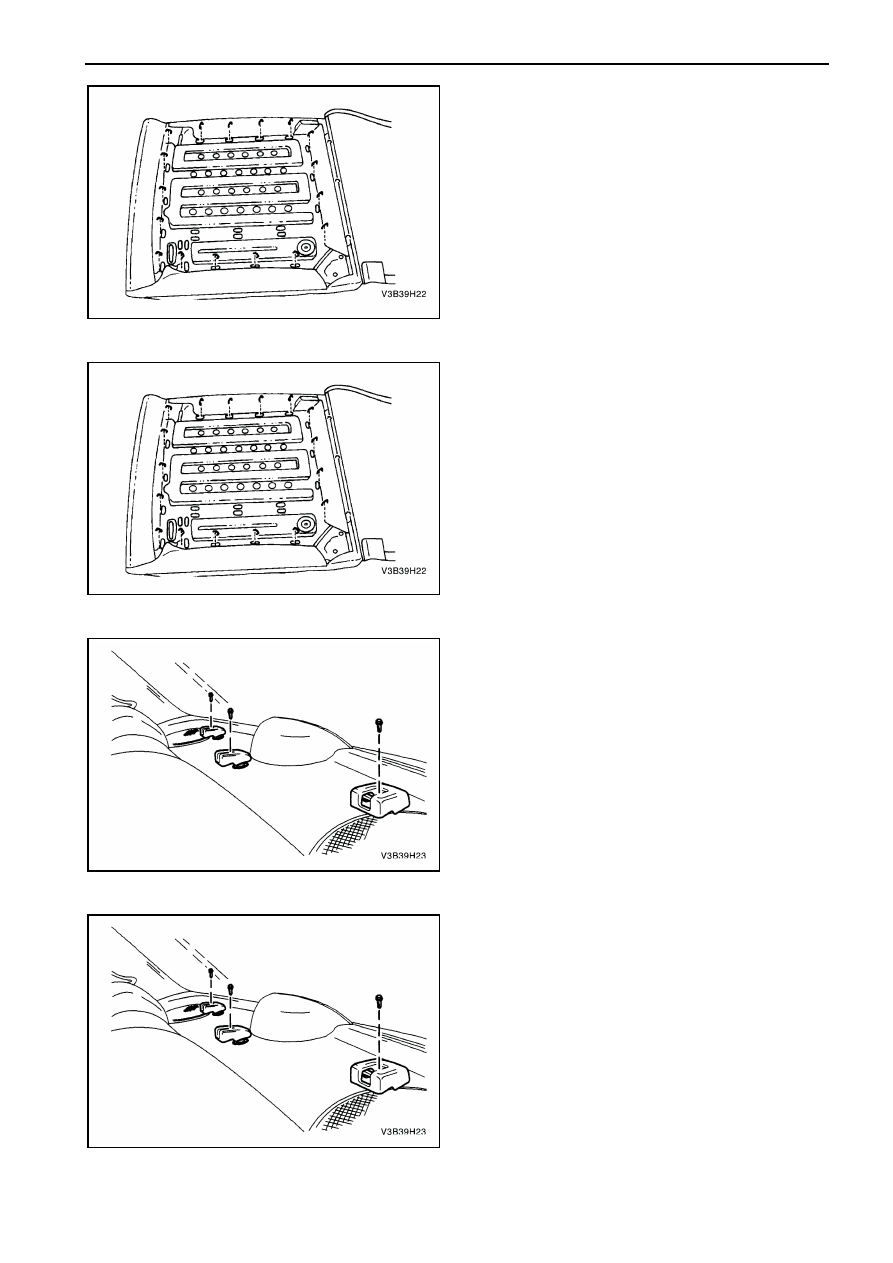

ЗАДНИЕ КРЫШКИ СИДЕНИЙ

Процедура установки

1.  Снимите  спинку  и/или  подушку  переднего

сиденья.

Смотрите

"Спинка

переднего

сиденья", "Подушка  переднего  сиденья",
"Спинка  заднего  сиденья"  и/или  "Подушка
заднего сиденья" в этом разделе.

2.  Снимите  кольца (hog rings) со  спинки  сиденья

и/или подушки.

3.  Снимите  крышку  спинки  сиденья  и/или

подушки.






Процедура установки

1.  Установите крышку на спинке и/или подушке с

новыми кольцами.

2.  Установите  спинку  и/или  подушку.  Смотрите

"Спинка

переднего

сиденья", "Подушка

переднего сиденья", "Спинка заднего сиденья"
и/или  "Подушка  заднего  сиденья"  в  этом
разделе.










КРЕПЛЕНИЕ ДЛЯ ДЕТСКОГО
СИДЕНЬЯ

Процедура снятия

1.  Снимите  крышку  крепления  для  детского

сиденья.

2.  Открутите  болт  и  снимите  крепления  для

детского сиденья.










Процедура установки

1.  Установите крепление для детского сиденья и

закрутите болт крепления.

Затяжка

Затяните болт крепления для детского сиденья
моментом 10 Нм.

2.  Установите  крышку  крепления  для  детского

сиденья.



9Н –  10  СИДЕНЬЯ

ОСНОВНОЕ ОПИСАНИЕ

И РАБОТА СИСТЕМ



СИДЕНЬЯ

Не  пытайтесь  изменить  конструированное
положение  сиденья,  изменив  металлические
крепления  и  салазки  или  регулировочные
элементы.  Изменение  положения  сиденья
может повлиять на функциональность сидений.

Данный  автомобиль  оснащен  сиденьями  с
отдельными,  регулируемыми  подголовниками  и
трехместным

задним

сиденьем

с

дополнительным

откидным

подлокотником.

Передние  сиденья  также  имеют  регулировку
наклона  спинки  сиденья,  высоты  и  области
поясницы  в  спинке.  Регулируемое  сиденье
водителя является дополнительным. Подушки и
спинки  имеют  специальную  форму,  которые
полностью  подчеркивают  металлический  каркас
спинки и подушки сиденья.



РАЗДЕЛ 9I



ГЕРМЕТИЧНОСТЬ КУЗОВА




СОДЕРЖАНИЕ



ТЕХНИЧЕСКАЯ
ХАРАКТЕРИСТИКА …………………

9I-1

Рекомендуемые материалы для
ремонта утечек ……………………

9I-1

Техническая

характеристика

стенда для теста утечки ВОДЫ ..

9I-1

ДИАГНОСТИКА ………………………

9I-2

     Диагностика утечки воды ……….

9I- 2

ОБСЛУЖИВАНИЕ И РЕМОНТ …….

9I- 5

ОБСЛУЖИВАНИЕ АВТОМОБИЛЯ ..

9I- 5

Ремонт утечки воды .....................

9I- 5



ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА



РЕКОМЕНДУЕМЫЕ МАТЕРИАЛЫ

ДЛЯ РЕМОНТА УТЕЧКИ ВОДЫ



Область утечки

Материал для ремонта

Ветровое стекло, заднее стекло

Уретановый  клей,  чеканочный  комплект  или
эквивалент

Металлические шарниры

Уплотнитель  швом,  который  может  быть
окрашен

Вентиляционные отверстия 3M

NV



Подстилочный

или

полированный

компонент или эквивалент

Маленькие трещины и отверстия для пальцев 3M

NV

 Уплотнитель для устранения капания или

эквивалент

Большие отверстия 3M

NV

 Уплотнитель стыков и швов

Уплотнители 3M

NV

 Клей уплотнителя или эквивалент

Болты, шпильки и винты

Резьбовой уплотнитель




ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА СТЕНДА

ДЛЯ ТЕСТА УТЕЧКИ ВОДЫ



Область утечки

Материал для ремонта

Тип форсунки

Форсунка  №1/2 GG-25 или  эквивалент  с 60

0



прилежащим углом

Высота форсунки

Примерно 1600 мм от пола

Величина потока

14 литров в минуту

Давление

155 кПа измеряется в форсунке

Ветровое  стекло  и  положение  тестового  стенда
передней стойки

Примерно 30

0

 вниз, 45

0

 назад и направлен под

углом к ветровому стеклу

Положение тестового стенда средней стойки

Примерно 30

0

  вниз, 45

0

  назад  и  направлен  к

центру задней двери

Положение  тестового  стенда  заднего  стекла  и
крышки багажника

Примерно 30

0

  вниз, 30

0

  вперед  и  направлен

примерно 610 мм от угла бокового секла
