Daewoo Lacetti (2004 год). Руководство - часть 344

9G –  14  ИНТЕРЬЕР

ОСНОВНОЕ ОПИСАНИЕ

И РАБОТА СИСТЕМ



ОБШИВКА И ОБЛИЦОВКА
ИНТЕРЬЕРА

Обшивка  и  облицовка  интерьера  выполнены  из
пластика  и  крепятся  винтами  и  пластиковыми
зажимами.

ОТВЕРСТИЯ ДЛЯ ВЫПУСКА
ДАВЛЕНИЯ

Когда  все  окна  закрыты  и  включена  система
вентиляции,  дополнительный  воздух  извне
создает  давление  внутри  салона  автомобиля.
Для  выпуска  давления,  воздух  выходит  через
специальные

вентиляционные

отверстия.

Отверстия  для  выпуска  давления  расположены

в  задней  части  автомобиля,  позади  рубашки
бампера.

КОНСОЛЬ

Консоль  примыкает  к  верху  тоннеля  на  полу
автомобиля  и  занимает  место  от  нижней  части
центральной  части  панели  инструментов  до
заднего  сиденья.  Передняя  часть  консоли
содержит  прикуриватель  и  рычаг  переключения
передач.  Задняя  часть  консоли  содержит  рычаг
стояночного

тормоза,

держатель

чашки,

кармашек  для  хранения  вещей  и  пепельницу
для задних пассажир.
Считывающий  и  диагностирующий  модуль
(СДМ)

подушек

безопасности

и

модуль

дистанционного

пульта

открытия

дверей

расположены под консолью.

КОВРИК САЛОНА

Один  коврик  покрывает  пол  передней  и  задней
частей салона.




РАЗДЕЛ 9Н



СИДЕНЬЯ


ПРЕДОСТЕРЕЖЕНИЕ:  Отсоедините  отрицательную  клемму  аккумуляторной  батареи  до
снятия  или  установки  какой-либо  электрической  детали,  или  когда  инструмент  или
оборудование  может  легко  задеть  обнаженные  электрические  клеммы.  Отсоединение  этой
клеммы  поможет  предотвратить  получение  травм  и  повреждений.  Зажигание  также  должно
быть в положении LOCK, за исключением тех случаев, когда будет указано иначе.


СОДЕРЖАНИЕ



ТЕХНИЧЕСКАЯ
ХАРАКТЕРИСТИКА …………………

9Н-2

Спецификация моментов
затяжек ……………………………..

9Н-2

ОБСЛУЖИВАНИЕ И РЕМОНТ …….

9Н-3

ОБСЛУЖИВАНИЕ АВТОМОБИЛЯ ..

9Н-3

Переднее сиденье .......................

9Н-3

Спинка переднего сиденья ..........

9Н-4

Подушка заднего сиденья ………

9Н-5

Рычаг

регулировки

спинки

сидения на поясничном уровне ..

9Н-5

Кнопки регулировки высоты ........

9Н-6

Обшивка переднего сиденья ......

9Н6

Подголовник .................................

9Н-7

Подушка заднего сиденья ...........

9Н-8

Спинка заднего сиденья ..............

9Н-8

Петля спинки заднего сиденья …

9Н-9

Центральный

подлокотник

заднего сиденья ...........................

9Н-9

Задние

крышки

передних

сидений ……………………….........

9Н-10

Крепления для детского сиденья

9Н-10

ОСНОВНОЕ

ОПИСАНИЕ

И

РАБОТА СИСТЕМ …………………...

9Н-11

Сиденья ........................................

9Н-11

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА



СПЕЦИФИКАЦИЯ МОМЕНТОВ ЗАТЯЖЕК



Наименование

Нм

Гайки крепления подлокотника 24
Болты крепления спинки переднего сиденья 45
Винты крепления задних крышек передних сидений

12

Болты крепления подушки переднего сиденья

12

Винты крепления обшивки переднего сиденья

12

Болты крепления переднего сиденья к полу 25
Болты крепления спинки заднего сиденья 25
Болты крепления петли заднего сиденья 45
Винт крепления рычага откидывания спинки сиденья

12

Болты крепления салазок 25
Винты крепления салазок

10



9Н –  2  СИДЕНЬЯ

ОБСЛУЖИВАНИЕ И  РЕМОНТ



ОБСЛУЖИВАНИЕ АВТОМОБИЛЯ

ПЕРЕДНЕЕ СИДЕНЬЕ

Процедура снятия

1.  Отсоедините

отрицательную

клемму

аккумуляторной батареи.

2.  Снимите  пластиковые  крышки    и  открутите

болты  крепления  задней  части  переднего
сиденья к полу.










3.  Снимите  пластиковые  крышки  и  открутите

болты  крепления  передней  части  переднего
сиденья к полу.

4.  Отсоедините электрический разъем.
5.  Снимите сиденье.











Процедура установки

1.  Установите сиденье.
2.  Подсоедините электрические разъемы.
Примечание:

Разные

металлы

при

непосредственном контакте могут быстро ржаветь.
Убедитесь  в  использованном  Вами  надлежащем
креплении для предотвращения преждевременной
коррозии.
3.  Закрутите  болты  в  передней  части  переднего

сиденья.

Затяжка

Затяните  болты  крепления  передней  части
переднего сиденья к полу моментом 25 Нм.

4.  Установите пластиковые крышки.




 СИДЕНЬЯ  9Н – 3

5.  Закрутите  болты  задней  части  переднего

сиденья.

Затяжка

Затяните  болты  крепления  задней  части
переднего сиденья к полу моментом 25 Нм.

6.  Установите пластиковые крышки.
7.  Подсоедините

отрицательные

клеммы

аккумуляторной батареи.

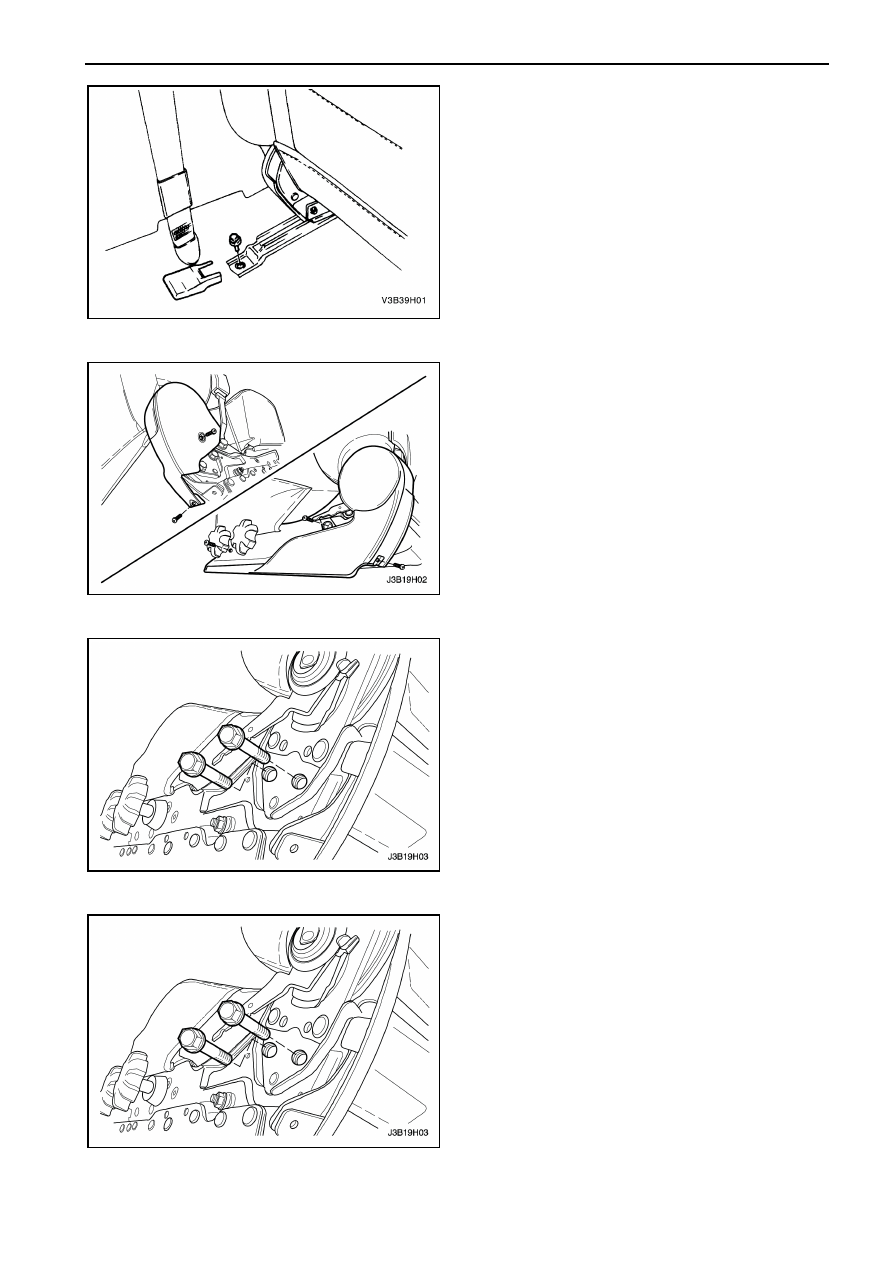

СПИНКА ПЕРЕДНЕГО СИДЕНЬЯ

Процедура снятия

1.  Снимите  переднее  сиденье  с  автомобиля.

Смотрите "Переднее сиденье" в этом разделе.

2.  Снимите обшивку с каждого сиденья.










3.  Отсоедините электрический разъем.
4.  Открутите болты и снимите спинку сиденья.















Процедура установки

1.  Установите  спинку  сиденья  на  подушку

сиденья.

Примечание:

Разные

металлы

при

непосредственном контакте могут быстро ржаветь.
Убедитесь  в  использованном  Вами  надлежащем
креплении для предотвращения преждевременной
коррозии.
2.  Закрутите  болты  крепления  спинки  переднего

сиденья.

Затяжка

Затяните  болты  крепления  спинки  переднего
сиденья моментом 45 Нм.

3.  Подсоедините электрический разъем.
