Daewoo Lacetti (2004 год). Руководство - часть 288

8В – 20  ДОПОЛНИТЕЛЬНЫЕ  СИСТЕМЫ  БЕЗОПАСНОСТИ  (ДСБ)

ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ (ДКН) 5

ВЫСОКОЕ СОПРОТИВЛЕНИЕ В ЦЕПИ ПРИВОДА В ДЕЙСТВИЕ

ПОДУШКИ БЕЗОПАСНОСТИ ПЕРЕДНЕГО ПАССАЖИРА

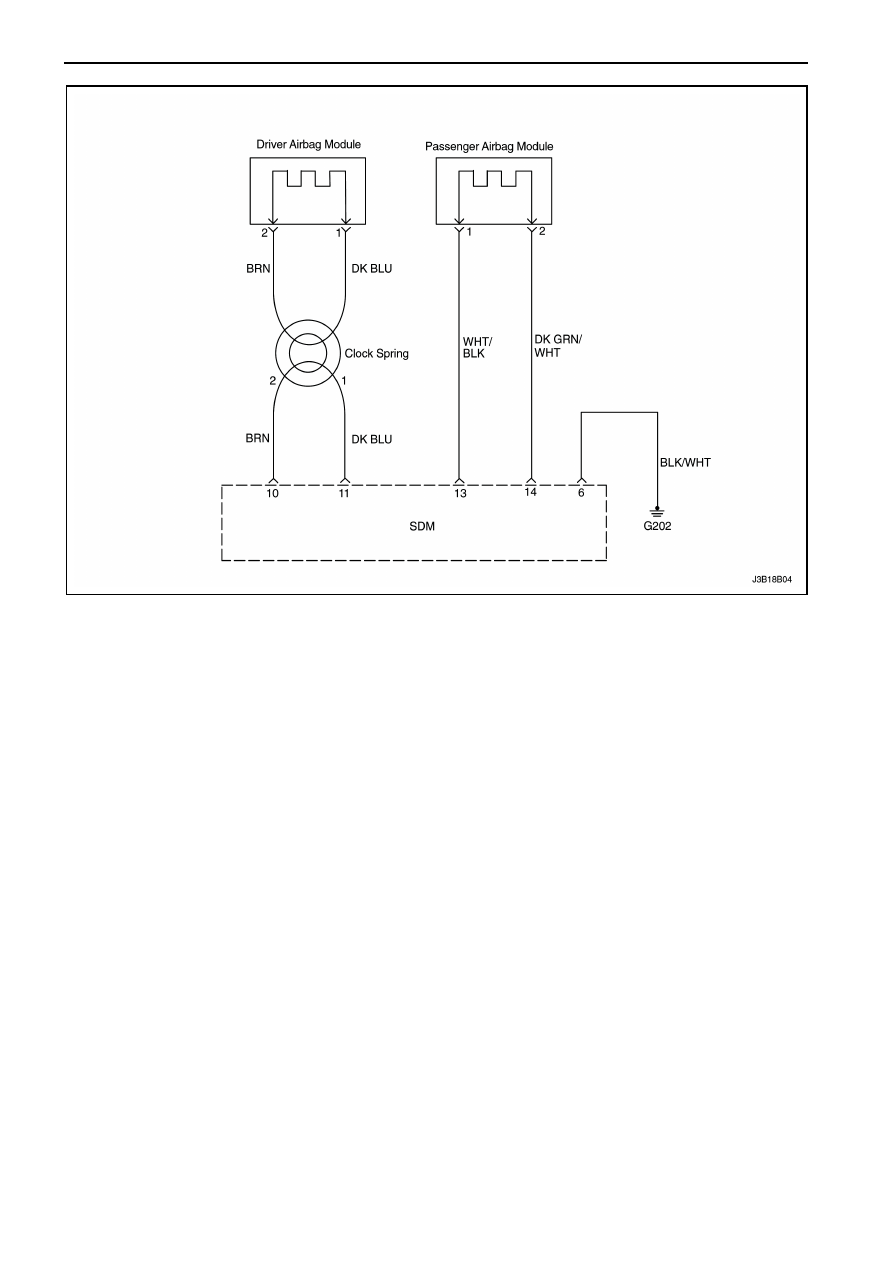

Описание цепи
Когда  зажигание  включено,  считывающий  и
диагностирующий

модуль

(СДМ)

будет

выполнять  тест  включения  для  диагностики
критических  неисправностей  в  пределах  самого
СДМ.
Проходя  эти  тесты,  напряжение  зажигания  и
напряжение  в  цепи  привода  в  действие
измеряется, чтобы убедиться, что оно находится
в  пределах  нормального  диапазона.  СДМ
следит  за  напряжением  на  проводе  низкого
напряжения  подушки  безопасности  водителя  и

переднего

пассажира

для

считывания

замыкания  на  массу  или  напряжение  в  цепи
привода в действие.
СДМ  проверяет  соединение  электропроводки  к
модулю

подушки

безопасности

переднего

пассажира,  позволяя  очень  малому  току
проходить  через  внутреннюю  цепь  и  проверять
сопротивление.
ДКН 5 будет устанавливаться когда

•

  Сопротивление  в  цепи  привода  в  действие

подушки безопасности переднего  пассажира
больше чем 2.8 Ом.



ДОПОЛНИТЕЛЬНЫЕ  СИСТЕМЫ  БЕЗОПАСНОСТИ  (ДСБ)  8В – 21

ДКН 5 – Высокое сопротивление в цепи привода в действие

подушки безопасности переднего пассажира

ПРЕДОСТЕРЕЖЕНИЕ:

Считывающий

и

диагностирующий  модуль  (СДМ)  может
обеспечивать  достаточным  напряжением
для  раскрытия  подушек  безопасности  и
преднатяжителей  на  1  минуту  после
выключения

зажигания

и

снятия

предохранителя.

Если

подушки

безопасности

и

преднатяжители

не

отсоединены,  не  начинайте  обслуживание,
пока

не

пройдет

минута

после

отсоединения питания от СДМ. Иначе есть
вероятность получения травмы.
ПРЕДОСТЕРЕЖЕНИЕ:

В

процессе

обслуживания,  будьте  осторожны  при

обращении с СДМ. Никогда не ударяйте или
не  трясите  СДМ.  Никогда  не  подводите
питание  к  ДСБ,  если  СДМ  не  прикреплен
жестко

к

автомобилю.

Все

болты

крепления  СДМ  должны  быть  осторожно
затянуты, и стрелка на СДМ  должна  быть
направлена  к  передней  части  автомобиля,
для  удостоверения  в  надлежащей  работе
ДСБ. СДМ может активизироваться, если к
нему  подведено  питание,  и  он  плохо
прикреплен  на  автомобиле.  При  этом
может  произойти  внезапное  раскрытие,
которое  может  привести  к  получения
травм.

Шаг

Действие

Величина

Да

Нет

1

1.  Выключите зажигание.
2.  Подождите несколько минут для разрядки СДМ.

-

Смотрите

Шаг 2

-

2

Визуально  проверьте  разъем  и  проводку  подушки
безопасности переднего пассажира.
Отсоединен ли разъем?

-

Подсоеди-

ните разъем

и смотрите

Шаг 1

Смотрите

Шаг 3

3

1.  Выключите зажигание.
2.  Снимите

модуль

подушки

безопасности

переднего пассажира.

3.  Отсоедините разъем электропроводки СДМ.
4.  Проверьте сопротивление между клеммами 13, 14

СДМ  и  клеммами  1, 2 модуля  подушки
безопасности переднего пассажира.

Находится ли измеренная величина сопротивления в
пределах нуль Ом?

≈

 0

Ω

Смотрите

Шаг 4

Замените

проводку

подушки

безопас-

ности

4

1.  Замените СДМ.
2.  Включите зажигание.
3.  Сотрите все ДКН с помощью сканера.
4.  Выполните проверку системы диагностики ДСБ.
Стирается ли ДКН?

-

Система в

порядке

-

5

1.  Замените

модуль

подушки

безопасности

переднего пассажира.

2.  Выполните проверку системы диагностики ДСБ.
Стирается ли ДКН?

-

Система в

порядке

-

8В – 22  ДОПОЛНИТЕЛЬНЫЕ  СИСТЕМЫ  БЕЗОПАСНОСТИ  (ДСБ)

ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ (ДКН) 6

НИЗКОЕ СОПРОТИВЛЕНИЕ В ЦЕПИ ПРИВОДА В ДЕЙСТВИЕ

ПОДУШКИ БЕЗОПАСНОСТИ ПЕРЕДНЕГО ПАССАЖИРА

Описание цепи
Когда  зажигание  включено,  считывающий  и
диагностирующий

модуль

(СДМ)

будет

выполнять  тест  включения  для  диагностики
критических  неисправностей  в  пределах  самого
СДМ.
Проходя  эти  тесты,  напряжение  зажигания  и
напряжение  в  цепи  привода  в  действие
измеряется, чтобы убедиться, что оно находится
в  пределах  нормального  диапазона.  СДМ
следит  за  напряжением  на  проводе  низкого

напряжения  подушки  безопасности  водителя  и
переднего

пассажира

для

считывания

замыкания  на  массу  или  напряжение  в  цепи
привода в действие.
ДКН 6 будет устанавливаться когда

•

  Сопротивление  в  цепи  привода  в  действие

подушки безопасности переднего  пассажира
меньше чем 1.4 Ом.

•

  Фиксатор  поврежден  и  затем  СДМ  должен

быть заменен.



ДОПОЛНИТЕЛЬНЫЕ  СИСТЕМЫ  БЕЗОПАСНОСТИ  (ДСБ)  8В – 23

ДКН 6 – Низкое сопротивление в цепи привода в действие

подушки безопасности переднего пассажира

ПРЕДОСТЕРЕЖЕНИЕ:

Считывающий

и

диагностирующий  модуль  (СДМ)  может
обеспечивать  достаточным  напряжением
для  раскрытия  подушек  безопасности  и
преднатяжителей  на  1  минуту  после
выключения

зажигания

и

снятия

предохранителя.

Если

подушки

безопасности

и

преднатяжители

не

отсоединены,  не  начинайте  обслуживание,
пока

не

пройдет

минута

после

отсоединения питания от СДМ. Иначе есть
вероятность получения травмы.
ПРЕДОСТЕРЕЖЕНИЕ:

В

процессе

обслуживания,  будьте  осторожны  при

обращении с СДМ. Никогда не ударяйте или
не  трясите  СДМ.  Никогда  не  подводите
питание  к  ДСБ,  если  СДМ  не  прикреплен
жестко

к

автомобилю.

Все

болты

крепления  СДМ  должны  быть  осторожно
затянуты, и стрелка на СДМ  должна  быть
направлена  к  передней  части  автомобиля,
для  удостоверения  в  надлежащей  работе
ДСБ. СДМ может активизироваться, если к
нему  подведено  питание,  и  он  плохо
прикреплен  на  автомобиле.  При  этом
может  произойти  внезапное  раскрытие,
которое  может  привести  к  получения
травм.

Шаг

Действие

Величина

Да

Нет

1

1.  Выключите зажигание.
2.  Подождите несколько минут для разрядки СДМ.

-

Смотрите

Шаг 2

-

2

Визуально

проверьте

разъем

и

проводку

преднатяжителя ремня безопасности водителя.
Отсоединен ли разъем?

-

Замените

электропро-

водку

Смотрите

Шаг 3

3

1.  Выключите зажигание.
2.  Отсоедините  разъем  преднатяжителя  ремня

безопасности водителя.

3.  Отсоедините разъем электропроводки СДМ.
4.  Проверьте сопротивление между клеммами 1  и 2

преднатяжителя ремня безопасности водителя.

Бесконечное ли сопротивление?

∞



Ω

Смотрите

Шаг 4

Смотрите

Шаг 5

4

1.  Замените СДМ.
2.  Включите зажигание.
3.  Сотрите все ДКН с помощью сканера.
4.  Выполните проверку системы диагностики ДСБ.
5.  Если  ДКН  не  стирается,  тогда  замените  модуль

подушки безопасности переднего пассажира.

-

-

-

5

Замените электропроводку подушки безопасности.

-

-

-
