7D – 28  АВТОМАТИЧЕСКОЕ  УПРАВЛЕНИЕ  ОТОПЛЕНИЕМ  И  КОНДИЦИОНИРОВАНИЕМ  САЛОНА

Шаг

Действие

Величина

Да

Нет

6

1.  Соедините  разъем  датчика  солнца  к

электропроводке АУТ.

2.  Поверните

включатель

зажигания

в

положения ON.

3.  Следите за температурой на дисплее.
Показывает  ли    дисплей  продолжительное
присутствие условий кода 5?

-

Смотрите

Шаг 9

Система в

порядке

7

1.  Вытолкните  блок  управления  АУТ  с  панели

инструментов,

освобождая

соединенные

жгут провода.

2.  Измерьте  напряжения  между  клеммами  А13

и В10, зондируя разъемы.

Равна  ли  измеренная  величина  напряжения
установленной величине?

<

 4 В

Смотрите

Шаг 9

Смотрите

Шаг 8

8

1.  Тщательно  осмотрите  проводу  от  клеммы

блока  управления  А13  и  В10  к  клеммам
разъема

датчика

солнца

в

разъеме

электропроводке АУТ.

2.  Произведите  ремонт  обрыва  или  условии

высокого  сопротивления  в  проводах  или  в
клеммах разъема.

Завершен ли ремонт?

-

Система в

порядке

-

9

Замените  блок  управления  автоматического
управления температурой.
Завершен ли ремонт?

-

Система в

порядке

-



АВТОМАТИЧЕСКОЕ  УПРАВЛЕНИЕ  ОТОПЛЕНИЕМ  И  КОНДИЦИОНИРОВАНИЕМ  САЛОНА  7D – 29

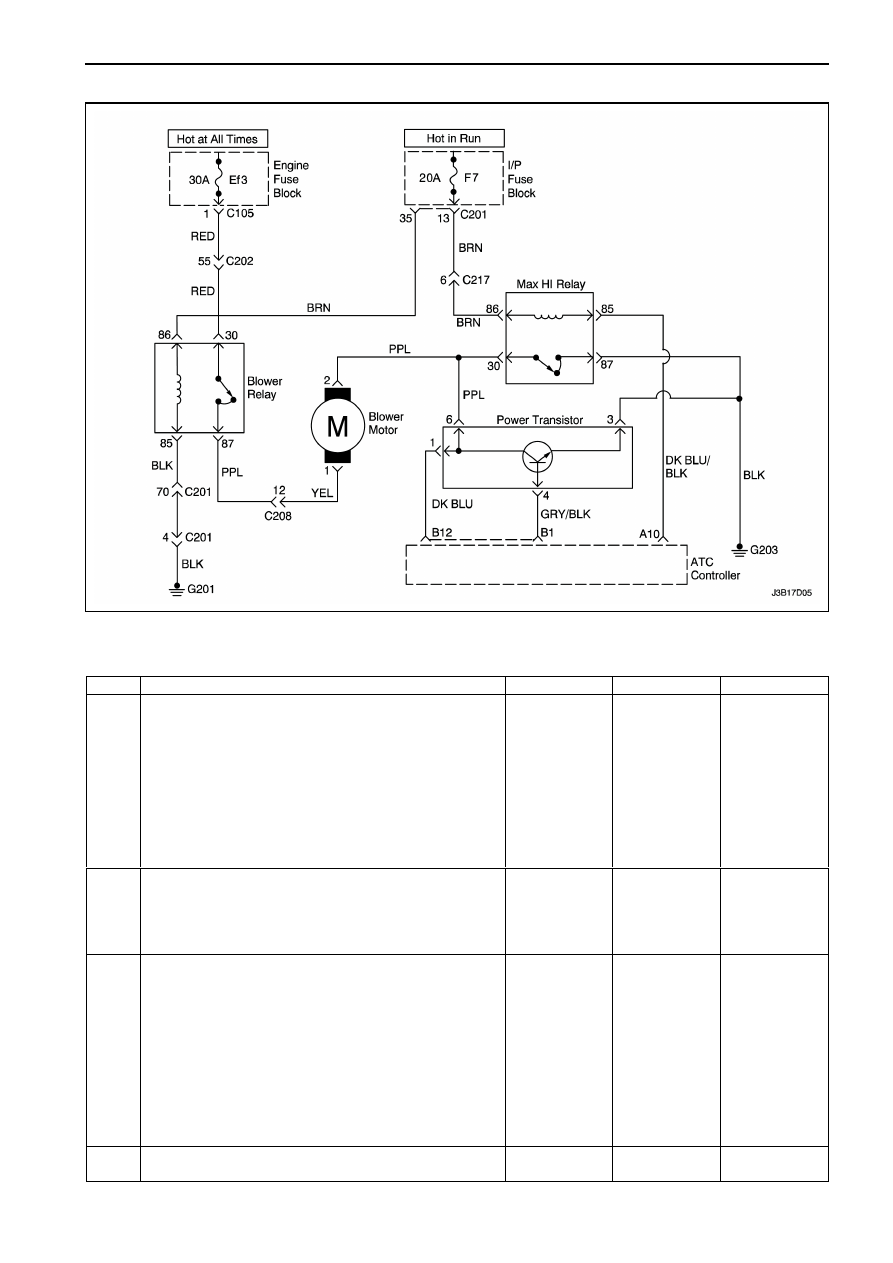

КОД 6 – ОШИБКА ТРАНЗИСТОРА ПИТАНИЯ

Шаг

Действие

Величина

Да

Нет

1

1.  Отсоедините  разъемы  А  и  В  блока

управления  автоматического  управления
температурой (АУТ).

2.  Отсоедините

разъемы

с

транзистора

питания.

3.  Измерьте сопротивления в области GRY/BLK

с клеммы 4 транзистора питание к клемме В1
блока управления АУТ.

Равна  ли  измеренная  величина  сопротивления
установленной величине?

≈

 0

Ω

Смотрите

Шаг 2

Смотрите

Шаг 6

2

Измерьте сопротивления в области от клеммы 1
транзистора  питание  к  клемме  В12  блока
управления АУТ.
Равна  ли  измеренная  величина  сопротивления
установленной величине?

≈

 0

Ω

Смотрите

Шаг 3

Смотрите

Шаг 6

3

1.  Соедините  заново  жгут  провода  к  блоку

управления АУТ и к транзистору питанию.

2.  Поверните замок зажигания в положение ON.
3.  Измерьте  напряжения  от  массы  к  клемме

В12 блока управления АУТ.

4.  Вращайте  в  ручную  регулятор  скорости

вентилятора

с

нижайшего

положения

(скорость 1) к самой высокой (скорость 8).

Совпадает ли измеренная величина напряжения
приблизительно  установленной  величиной  в
пределах

±

  0.5 В?

1: 4.0 В
2: 5.0 В
3: 6.0 В
4: 7.0 В
5: 8.0 В
6: 9.0 В

7: 10.0 В

8: Высокий:

Смотрите

Шаг 4

Смотрите

Шаг 5

4

Замените блок управления АУТ.
Завершен ли ремонт?

-

Система в

порядке

-

7D – 30  АВТОМАТИЧЕСКОЕ  УПРАВЛЕНИЕ  ОТОПЛЕНИЕМ  И  КОНДИЦИОНИРОВАНИЕМ  САЛОНА

Шаг

Действие

Величина

Да

Нет

5

Измерьте

сопротивление

в

области

(Фиолетовый)  между  клеммой 6 транзистора
питание и клеммой 2 мотора вентилятора.
Равна  ли  измеренная  величина  сопротивления
установленной величине?

≈

 0

Ω

Смотрите

Шаг 7

Смотрите

Шаг 6

6

Произведите

ремонт

или

замените

электропроводку цепи (Фиолетовый).
Завершен ли ремонт?

-

Система в

порядке

-

7

Проверьте  электропроводку  электромотора  и
питание энергии.

•

  Проверьте реле вентилятора.

•

  Проверьте предохранитель EF3.

Имеется  ли  какая-нибудь  неисправность  в
электропроводке, в реле или в предохранителе.

-

Смотрите

Шаг 9

Смотрите

Шаг 8

8

Замените транзистор питание.
Завершен ли ремонт?

-

Система в

порядке

-

9

Произведите  или  при  необходимости  замените
электропроводки, реле или предохранитель.
Завершен ли ремонт?

-

Система в

порядке

-



АВТОМАТИЧЕСКОЕ  УПРАВЛЕНИЕ  ОТОПЛЕНИЕМ  И  КОНДИЦИОНИРОВАНИЕМ  САЛОНА  7D – 31

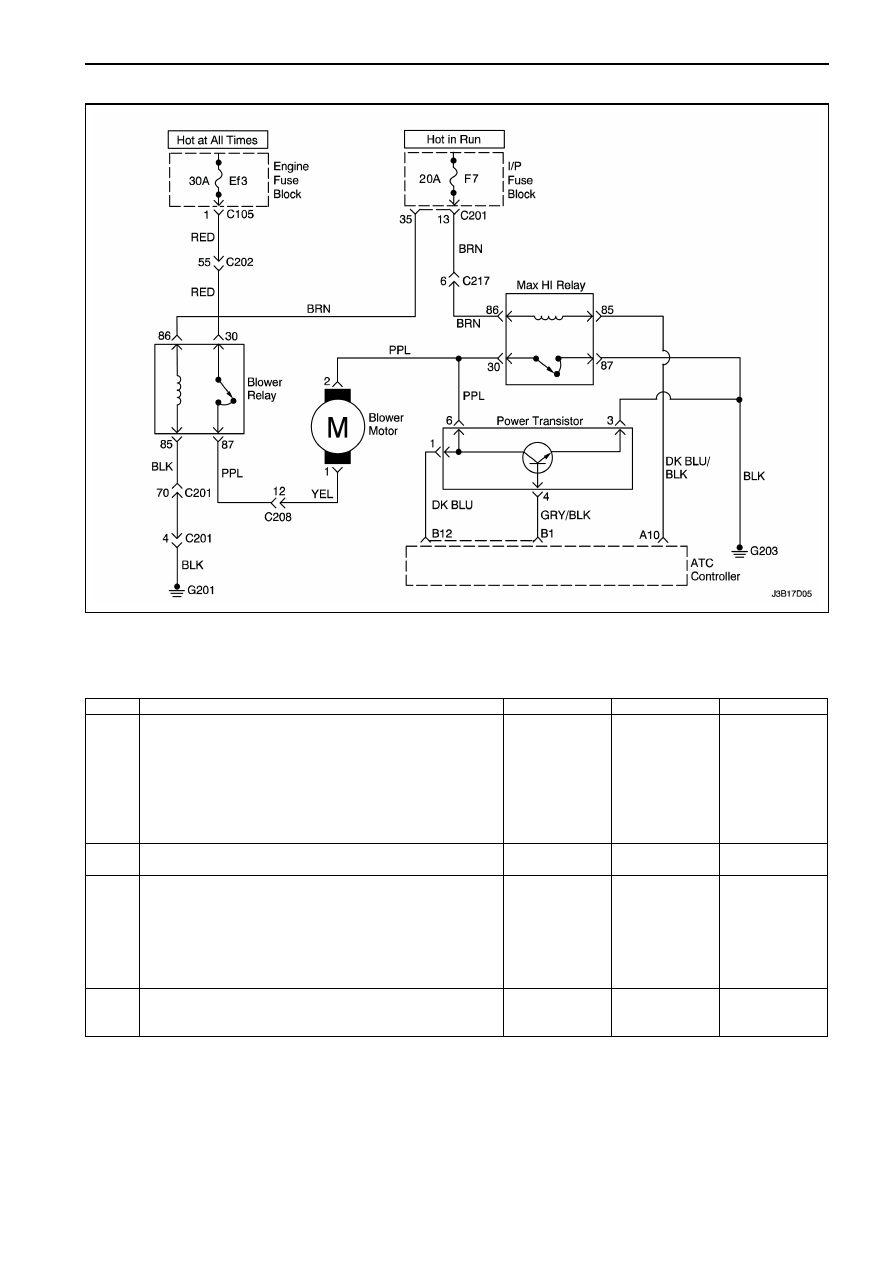

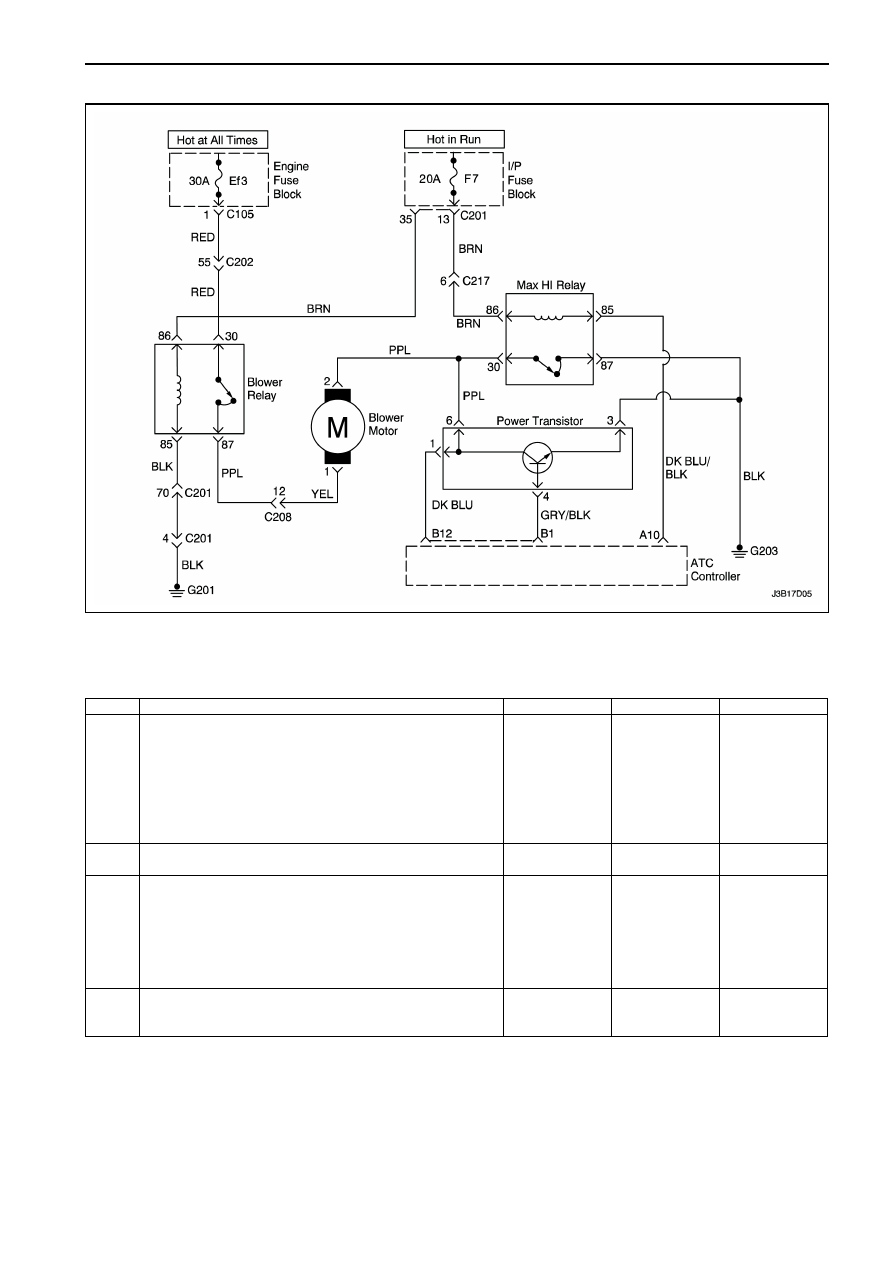

КОД 7 – ОШИБКА РЕЛЕ ВЫСОКОГО НАПРЯЖЕНИЯ

МАКСИМАЛЬНОЙ ВЕЛИЧИНЫ

 Шаг

Действие

Величина

Да

Нет

1

1.  Поверните замок зажигание в положение ON.
2.  Установите  вручную  максимальную  скорость

вентилятора.

3.  Измерьте  напряжения  между  клеммой  А10

блока управления АУТ и массой.

Равна

ли

приблизительная

измеренная

величина

напряжения

установленной

величиной?

≈

 0

Ω

Смотрите

Шаг 3

Смотрите

Шаг 2

2

Замените блок управления АУТ.
Завершен ли ремонт?

-

Система в

порядке

3

1.  Проверьте  на  дефекты  электропроводки

соединенные  с  реле  высокого  напряжение
максимальной

величины

или

на

сопротивление

клеммы

высокого

напряжения.

2.  Произведите ремонт выявленных дефектов.
Завершен ли ремонт?

-

Система в

порядке

Смотрите

Шаг 4

4

Замените

реле

высокого

напряжение

максимальной величины.
Завершен ли ремонт?

-

Система в

порядке

-
