Daewoo Lacetti (2004 год). Руководство - часть 275

7D – 20  АВТОМАТИЧЕСКОЕ  УПРАВЛЕНИЕ  ОТОПЛЕНИЕМ  И  КОНДИЦИОНИРОВАНИЕМ  САЛОНА

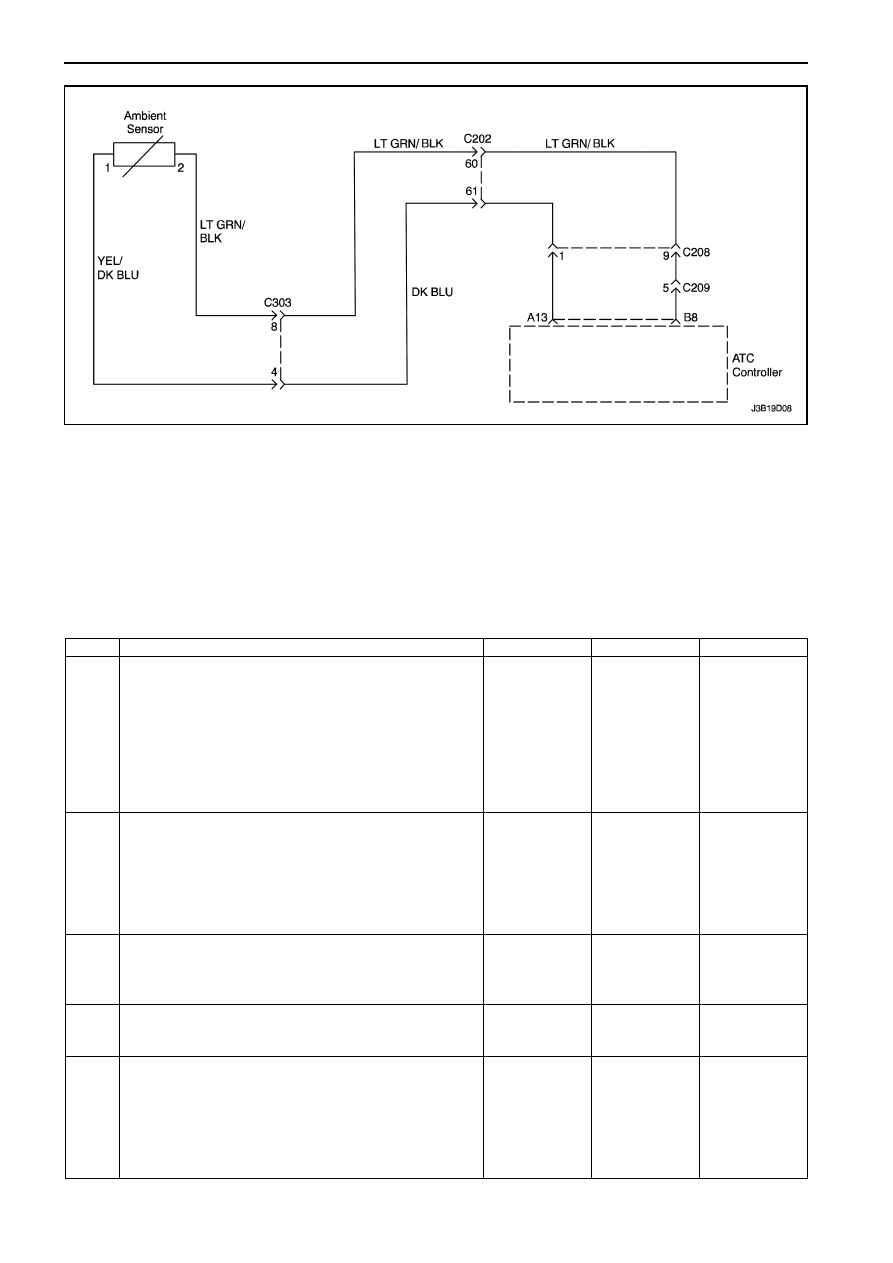

КОД 2 – ОШИБКА ДАТЧИКА ТЕМПЕРАТУРЫ ОКРУЖАЮЩЕГО

ВОЗДУХА

Этот  код  будет  установлен,  если  выходные  сигналы    датчика  температуры  окружающего  воздуха
указывает  на возможность короткого замыкание или обрыва в датчике или в соединенных проводах или
при неисправной работе блока управления автоматической управлений температурой.

Код 2 – Ошибка датчика температуры окружающего воздуха

Шаг

Действие

Величина

Да

Нет

1

1.  Отсоедините  разъем  датчика  температуры

окружающего  воздуха  с  электропроводки
переднего бампера.

2.  Измерьте  сопротивление  между  клеммами

разъема  датчика  температуры  окружающего
воздуха.

Равна ли величина сопротивление при  внешней
температуре

в

пределах 20-25°С,

установленной величине?

2600-2100

Ω

Смотрите

Шаг 5

Смотрите

Шаг 2

2

1.  Снимите  датчик  температуры  окружающего

воздуха сзади переднего бампера.

2.  Осмотрите  провода  на  любые  короткие

замыкания и осмотрите разъемы на наличие
повреждения.

Имеется  ли  неисправности  с  проводом  или
разъемом?

-

Смотрите

Шаг 3

Смотрите

Шаг 4

3

Произведите ремонт выявленной неисправности
провода  или  разъема  датчик  температуры
окружающего воздуха.
Завершен ли ремонт?

-

Система в

порядке

-

4

Замените  датчик  температуры  окружающего
воздуха.
Завершен ли ремонт?

-

Система в

порядке

-

5

1.  Поверните замок зажигания в положение ON.
2.  Измерьте

напряжения

между

двумя

клеммами  в  разъеме  датчика  температуры
окружающего  воздуха  на  электропроводке
переднего бампера.

Равна  ли  измеренная  величина  напряжения
установленной величине?

>

 4 В

Смотрите

Шаг 7

Смотрите

Шаг 6



АВТОМАТИЧЕСКОЕ  УПРАВЛЕНИЕ  ОТОПЛЕНИЕМ  И  КОНДИЦИОНИРОВАНИЕМ  САЛОНА  7D – 21

Шаг

Действие

Величина

Да

Нет

6

1.  Соедините  разъем  датчика  встроенного  в

автомобиль к блоку управления.

2.  Поверните

включатель

зажигания

в

положение ON.

3.  Следите за температурой на дисплее.
Показывает  ли    дисплей  на  продолжительное
присутствие условий кода 2?

-

Смотрите

Шаг 8

Система в

порядке

7

1.  Вытолкните

блок

управления

автоматической  управлений  температурой  с
панели

инструментов,

освобождая

соединенные жгут провода.

2.  Измерьте  напряжения  между  клеммами  А13

и В8, зондируя разъемы.

Равна  ли  измеренная  величина  напряжения
установленной величине?

<

 4 В

Смотрите

Шаг 8

Смотрите

Шаг 9

8

Замените  блок  управления  автоматической
управлений температурой.
Завершен ли ремонт?

-

Система в

порядке

-

9

1.  Тщательно  осмотрите  проводку  датчика

температуры  окружающего  воздуха  с  блока
управления

автоматической

управлений

температурой,  через  разъем  С209,  С208,
С202 и С303 к разъему датчика температуры
окружающего  воздуха  на  электропроводке
переднего бампера.

2.  Произведите  ремонт  обрыва  или  условии

высокого  сопротивления  в  проводах  или  в
клеммах разъема.

Завершен ли ремонт?

-

Система в

порядке

-

7D – 22  АВТОМАТИЧЕСКОЕ  УПРАВЛЕНИЕ  ОТОПЛЕНИЕМ  И  КОНДИЦИОНИРОВАНИЕМ  САЛОНА

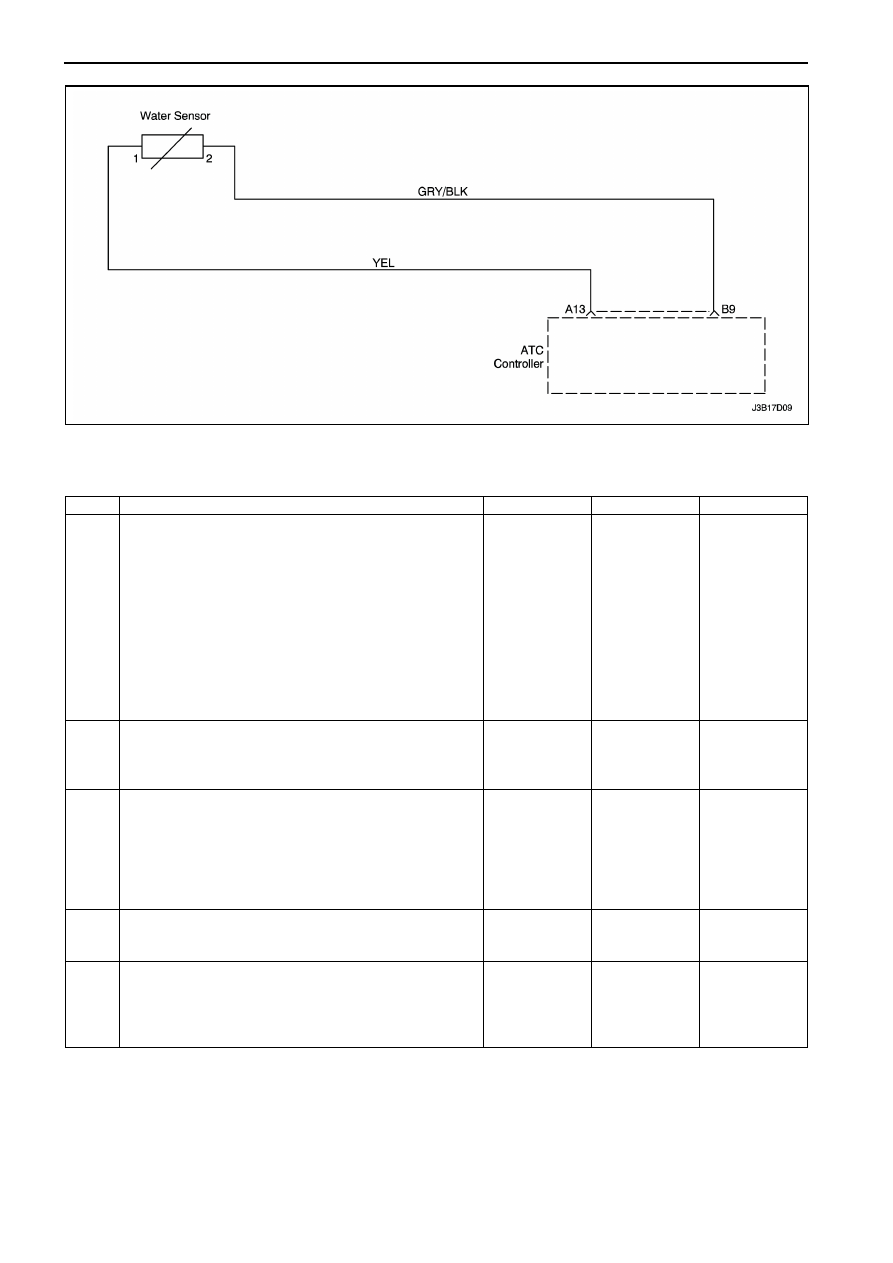

КОД 3 – ОШИБКА ДАТЧИКА ВЛАГИ

Шаг

Действие

Величина

Да

Нет

1

1.  Отсоедините  разъем  датчика  охлаждающей

жидкости

с

электропроводки

автоматического управления температурой.

2.  Осмотрите  провода  от  датчика  к  разъему  и

разъемы на любые признаки повреждения.

3.  Измерьте  сопротивление  между  клеммами

разъема датчика температуры охлаждающей
жидкости.

Имеется  ли  признаки  повреждения  в  проводах
или в разъемах или при сопротивлений внешний
температуры в пределах 20-25°С  установленной
величины?

2600-2100

Ω

Смотрите

Шаг 2

Смотрите

Шаг 3

2

Произведите  ремонт  поврежденного  провода
или  разъема  или  при  необходимости  замените
датчик температуры охлаждающей жидкости.
Завершен ли ремонт?

-

Система в

порядке

-

3

1.  Поверните замок зажигания в положение ON.
2.  Измерьте

напряжения

между

двумя

клеммами  в  разъеме  датчика  температуры
охлаждающей  жидкости  на  электропроводке
автоматической управлений температурой.

Равна  ли  измеренная  величина  напряжения
установленной величине?

<

 4 В

Смотрите

Шаг 7

Смотрите

Шаг 4

4

Проверьте

клеммы

на

разъеме

датчика

температуры охлаждающей жидкости.
Имеется ли неисправность в разъеме?

-

Смотрите

Шаг 5

Смотрите

Шаг 6

5

Произведите  ремонт  клемм  разъема  или  при
необходимости  замените  датчик  температуры
охлаждающей  жидкости  или  блок  управления
автоматической управлений температурой.
Завершен ли ремонт?

-

Система в

порядке

-



АВТОМАТИЧЕСКОЕ  УПРАВЛЕНИЕ  ОТОПЛЕНИЕМ  И  КОНДИЦИОНИРОВАНИЕМ  САЛОНА  7D – 23

Шаг

Действие

Величина

Да

Нет

6

1.  Соедините  разъем  датчика  температуры

охлаждающей

жидкости

к

проводам

автоматического управления температурой.

2.  Поверните

включатель

зажигание

в

положения ON.

3.  Следите за областью дисплейа отображения

температуры.

Указывает  ли    дисплей  на  продолжительное
присутствие условий кода 3?

-

Смотрите

Шаг 9

Система в

порядке

7

1.  Вытолкните

блок

управления

автоматического управления температурой с
панели

инструментов,

освобождая

соединенные жгут провода.

2.  Измерьте  напряжение  между  клеммами  А13

и В9, зондируя разъемы.

Равна  ли  измеренная  величина  напряжения
установленной величине?

<

 4 В

Смотрите

Шаг 9

Смотрите

Шаг 8

8

1.  Тщательно  осмотрите  проводку  от  клеммы

блока  управления  А13  и  В9  к  клемме
разъема датчика температуры охлаждающей
жидкости

в

разъеме

электропроводки

автоматического управления температурой.

2.  Произведите  ремонт  обрыва  или  условии

высокого  сопротивления  в  проводах  или  в
клеммах разъема.

Завершен ли ремонт?

-

Система в

порядке

-

9

Замените  блок  управления  автоматического
управление температурой.
Завершен ли ремонт?

-

Система в

порядке

-
