7В – 32  МЕХАНИЧЕСКОЕ УПРАВЛЕНИЕ ОТОПЛЕНИЕМ И КОНДИЦИОНИРОВАНИЕМ САЛОНА

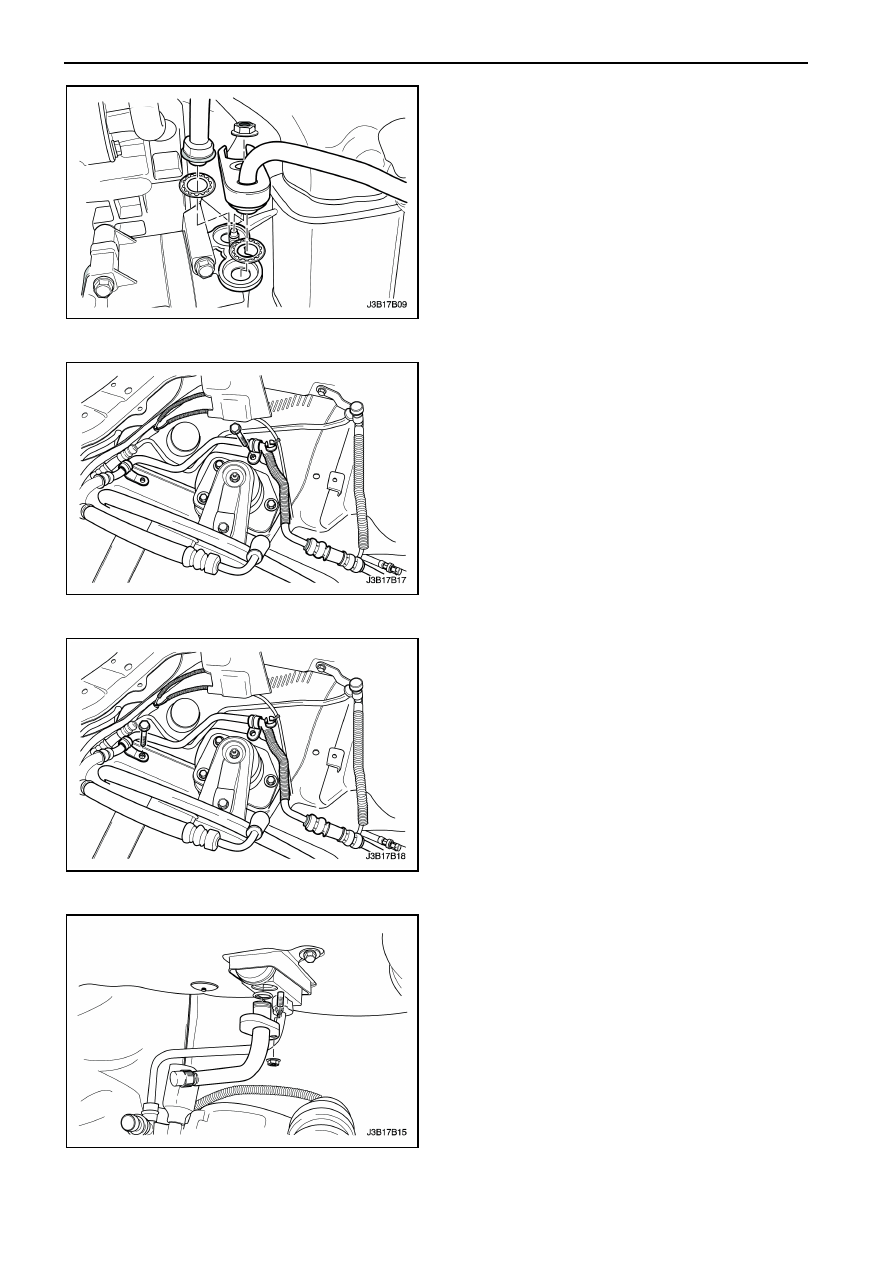

Процедура установки

1.  Расположите

всасывающий

шланг

кондиционирования воздуха в автомобиле.

2.  Вставьте  блок  всасывающий  шланги  к

компрессору.

Затяжка

Затяните стяжную гайку в блоке всасывающий
шланги моментом  33 Нм.

3.  Установите  зажим  крепления  всасывающего

шланга к продольной раме

Затяжка

Затяните  зажим  крепление  всасывающего
шланга к продольной раме моментом  33 Нм.

4.  Установите крепление всасывающего шланга к

кронштейну двигателя.

Затяжка

Затяните  крепление  всасывающей  шланги  к
кронштейну двигателя моментом 14 Нм.

5.  Установите

гайку

крепления

блока

всасывающей  шланги  к  расширительному
клапану на противопожарной перегородке.

Затяжка

Затяните гайку крепления блока всасывающей
шланги к расширительному клапану моментом
14 Нм.

6.  Соедините  электрический  разъем  датчика

давления.

7.  Установите  корпус  воздушного  фильтра  в

сборе  и  закрутите  болты  корпуса  воздушного
фильтра.

8.  Соедините

отрицательную

клемму

аккумуляторной батареи.

9.  Откачайте

и

перезарядите

систему

кондиционирования

воздуха.

Смотрите

"Процедура

разрядки,

добавки

масла,

откачивания  и  зарядки  системы  К/В"  в  этом
разделе.



МЕХАНИЧЕСКОЕ УПРАВЛЕНИЕ ОТОПЛЕНИЕМ И КОНДИЦИОНИРОВАНИЕМ САЛОНА  7В – 33

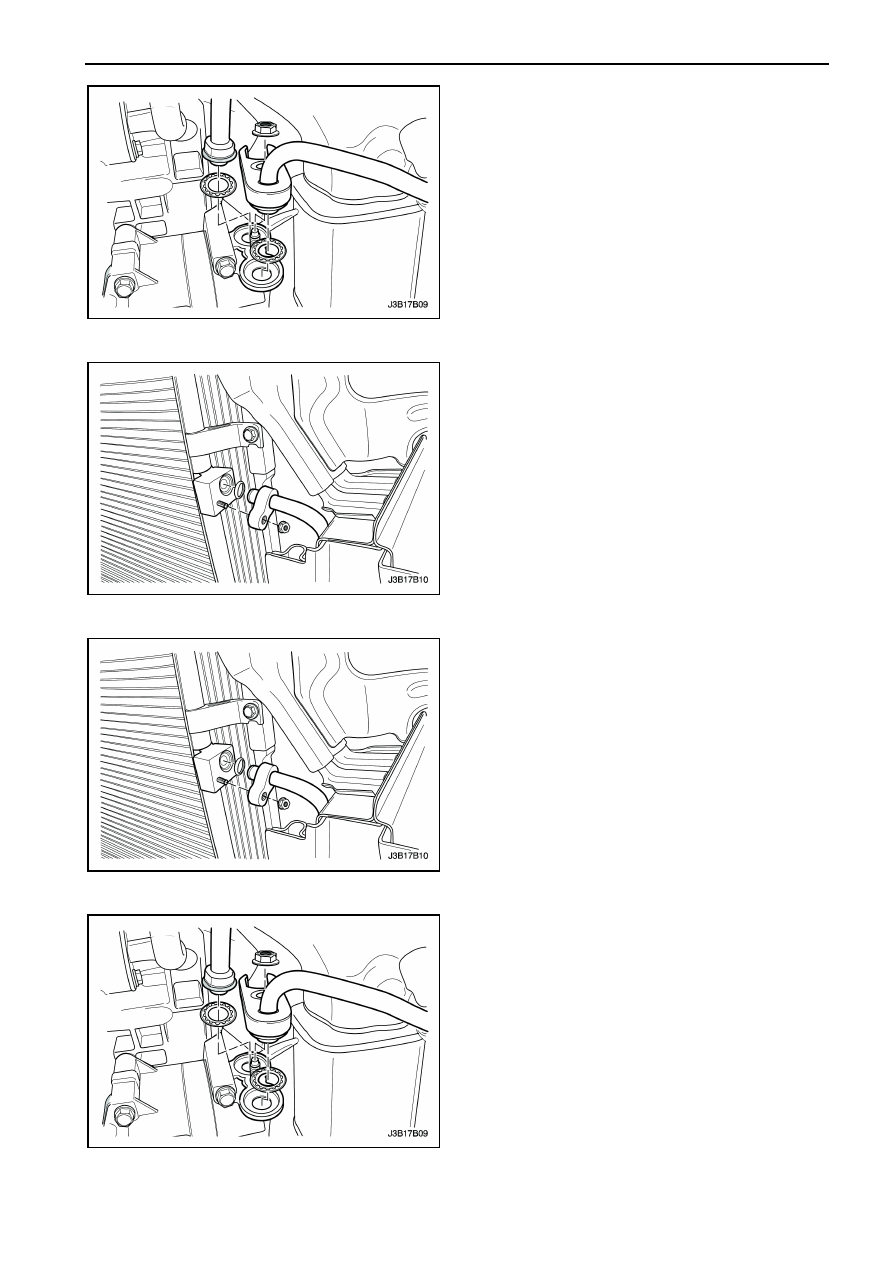

РАЗРЯДКА ШЛАНГИ К/В
КОМПРЕССОРА К
КОНДЕНСАТОРУ

Процедура снятия

1.  Отсоедините

отрицательную

клемму

аккумуляторной батареи.

2.  Восстановите

хладагент.

Смотрите

"Процедура

разрядки,

добавки

масла,

откачивания  и  зарядки  системы  К/В"  в  этом
разделе.

3.  Открутите  гайку  блока  разрядки  шланги

подсоединенную к компрессору.

4.  Снимите  корпус  переносной  лампы  с  левой

стороны.  Смотрите  Раздел  9В, "Система
освещения".

5.  Открутите

гайку

на

блоке

соединение

конденсатора.

6.  Снимите шланг разрядки хладагента.

Процедура установки

1.  Установите новые уплотнители шайб на конце

блока  соединение  компрессора  и  новое
уплотнительное  кольцо  на  конце  блока
соединение конденсатора.

2.  Расположите

шланги

в

автомобиле

и

закрутите

гайку

на

блоке

соединения

конденсатора.

Затяжка

Затяните  стяжную  гайку  блока  шланги
разрядки хладагента к конденсатору моментом
16 Нм.

3.  Произведите

соединение

шланги

соединительного  блока  к  компрессору  и
закрутите стяжную гайку.

Затяжка

Затяните  стяжную  гайку  блока  шланги
разрядки хладагента к конденсатору моментом
16 Нм.

4.  Соедините

отрицательную

клемму

аккумуляторной батареи.

5.  Откачайте

и

перезарядите

систему

кондиционирования

воздуха.

Смотрите

"Процедура

разрядки,

добавки

масла,

откачивания  и  зарядки  системы  К/В"  в  этом
разделе.

7В – 34  МЕХАНИЧЕСКОЕ УПРАВЛЕНИЕ ОТОПЛЕНИЕМ И КОНДИЦИОНИРОВАНИЕМ САЛОНА

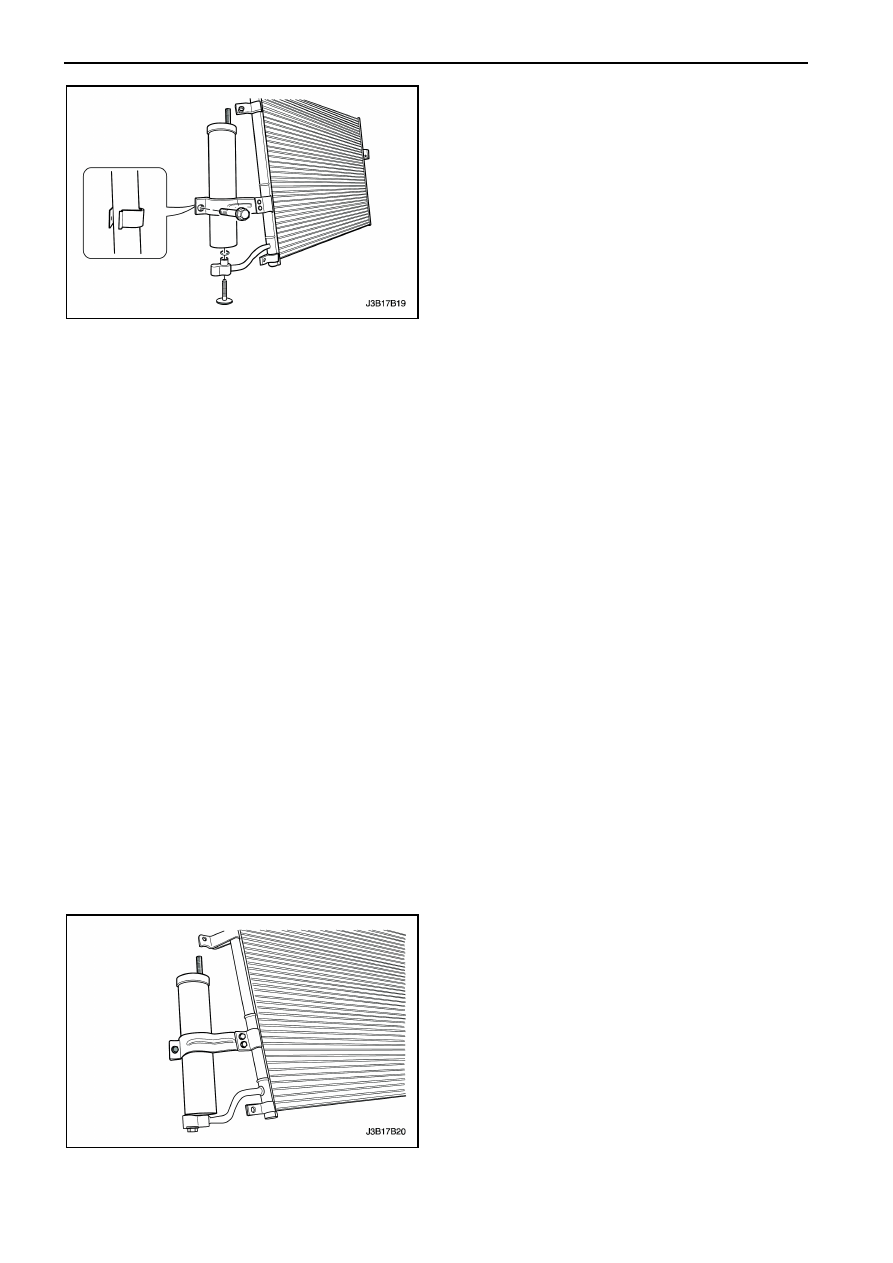

БАЧОК ХЛАДАГЕНТА

Процедура снятия

1.  Отсоедините

отрицательную

клемму

аккумуляторной батареи.

2.  Разрядите

и

восстановите

хладагент.

Смотрите  "Процедура  разрядки,  добавки
масла, откачивания и зарядки системы К/В" в
этом разделе.

3.  Снимите

конденсатор.

Смотрите

"Конденсатор" в этом разделе.

4.  Открутите  болт  блока  бачка  хладагента,

подсоединенный к трубке конденсатора.

5.  Ослабьте

болт

поясного

крепления

удерживающего бачок хладагента.

Примечание:  Удерживайте  бачок  хладагента,
соединенный  с  трубкой  конденсатора,  для  того
чтобы  не  повредить  трубку  во  время  снятия  с
бачка хладагента.
6.  Снимите  бачок  хладагента,  двигая  верх  и

освобождая с поясного крепления.

7.  Накройте  все  открытые  соединение  для

предотвращения загрязнения.

8.  Слейте  масло  с  бачка  хладагента  в  мерный

сосуд.  Сделайте  запись  количество,  слитого
масла.

Процедура установки

Внимание:

Не

раскрывайте

новый

бачок

хладагента до установки.
1.  Добавьте  новое  масло  на  новый  бачок

хладагента.  Используйте  точное  количество
масло,  который  Вы  слили  со  старого  бачка
хладагента.

2.  Установите  новые  уплотнительные  кольца  на

двух  трубках,  которые  соединяются  с  бачком
хладагента.

3.  Установите  бачок  хладагент  на  поясном

креплении.  Придерживайте  соединение  бачка
хладагента  к  трубке  конденсатора  при
спускании  бачка  хладагента  вниз  до  тех  пор,
пока трубка полностью не установится.

4.  Закрутите болт на поясном креплении.

Затяжка

Затяните болт поясного крепления моментом 5
Нм.

5.  Закрутите  болт  блока  соединения  бачка

хладагента к трубки конденсатора.

Затяжка

Затяните  болт  блока  соединения  бачка
хладагента к трубки конденсатора моментом 5
Нм.

6.  Установите

конденсатор.

Смотрите

"Конденсатор" в этом разделе.

7.  Откачайте

и

перезарядите

систему

кондиционирования

воздуха.

Смотрите

"Процедура

разрядки,

добавки

масла,

откачивания  и  зарядки  системы  К/В"  в  этом
разделе.



МЕХАНИЧЕСКОЕ УПРАВЛЕНИЕ ОТОПЛЕНИЕМ И КОНДИЦИОНИРОВАНИЕМ САЛОНА  7В – 35

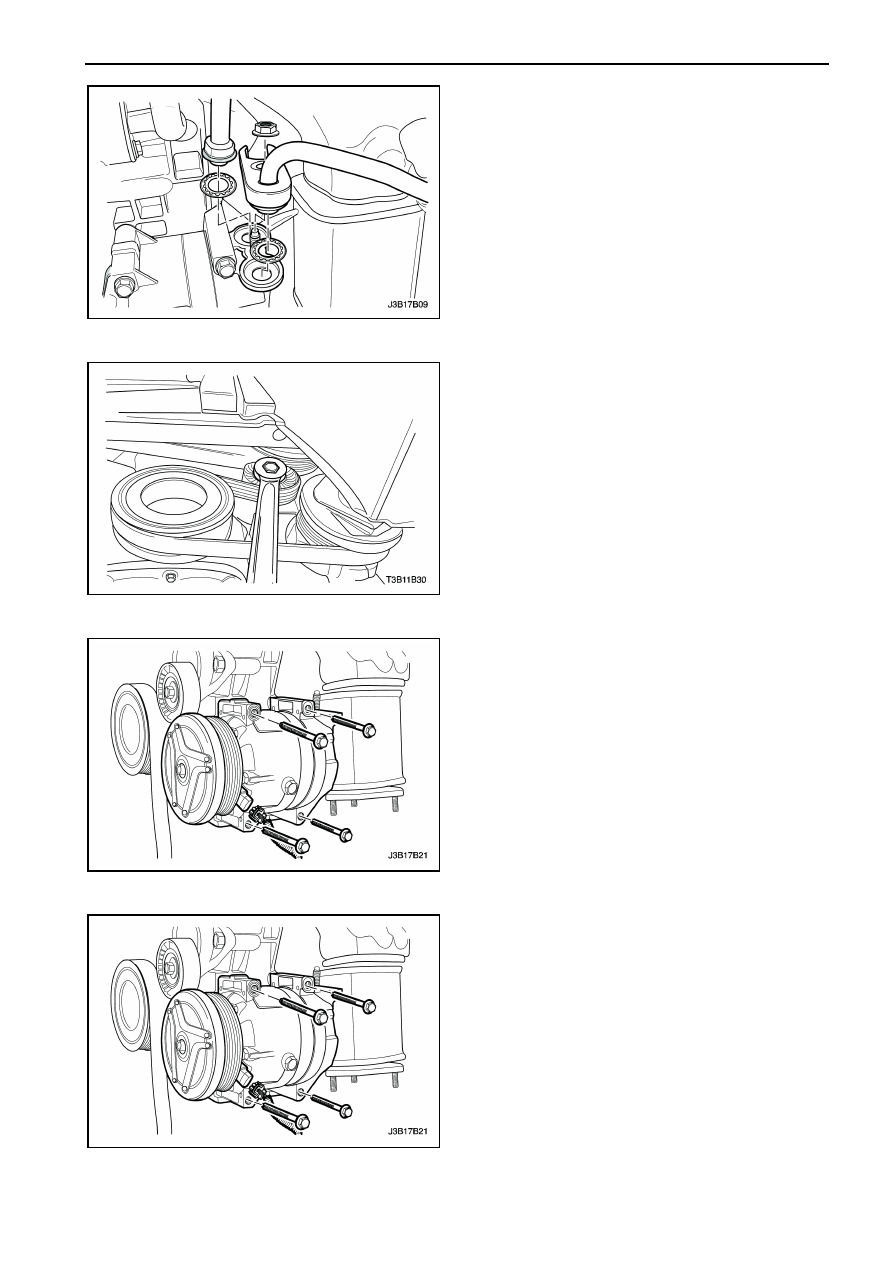

КОМПРЕССОР

Процедура снятия

1.  Отсоедините

отрицательную

клемму

аккумуляторной батареи.

2.  Разрядите

и

восстановите

хладагент.

Смотрите  "Процедура  разрядки,  добавки
масла, откачивания и зарядки системы К/В" в
этом разделе.

3.  Открутите гайку крепления шланги разрядки.
4.  Поднимите блок крепления шланга разрядки и

всасывающего шланга с компрессора.

5.  Поднимите  и  закрепите  надлежащим  образом

автомобиль.

6.  Снимите  крышку  под  двигателем.  Смотрите

Раздел 9N, "Кузов и днище кузова".

7.  Снимите  приводной  ремень  дополнительного

оборудования.

8.  Отсоедините

электрический

разъем

компрессора.

9.  Открутите  болты  крепление  компрессора  к

кронштейну.

10.  Снимите компрессор.
11.  Слейте  масло  с  компрессора  в  сосуд.

Измерьте  количество  слитого  масла.  Потом
избавьтесь от использованного масла.

Процедура установки

1.  Добавьте

масла

в

новый

компрессор.

Используйте

точное

количество

масло,

который  Вы  слили  со  старого  бачка
хладагента.

2.  Установите компрессор.
3.  Закрутите  болты  крепление  компрессора  к

кронштейну.
