7В – 24  МЕХАНИЧЕСКОЕ УПРАВЛЕНИЕ ОТОПЛЕНИЕМ И КОНДИЦИОНИРОВАНИЕМ САЛОНА

ОБСЛУЖИВАЕМЫЕ КОМПОНЕНТЫ













































ИСПОЛЬЗУЕМЫЕ
КОМПОНЕНТЫ В СИСТЕМЕ
БЕЗ КОНДИЦИОНЕРА
ВОЗДУХА

Смотрите  в  разделе  7А  "Система  обогрева  и
вентиляции"

в

процедурах

обслуживание

автомобиля на нижеследующие разделы.

•

  Мотор вентилятора.

•

  Резистор вентилятора.

•

  Освещения  кнопки  панель  управления  в

сборе.

•

  Панель управления в сборе.

•

  Шланги обогревателя.

•

  Реле высоких оборотов вентилятора.

•

  Вакуумный

бачок

регулятора

кондиционирования воздуха.

•

  Трос управления температуры.

•

  Обогреватель / корпус  распределителя

воздуха в сборе.

•

  Сердечник обогревателя.







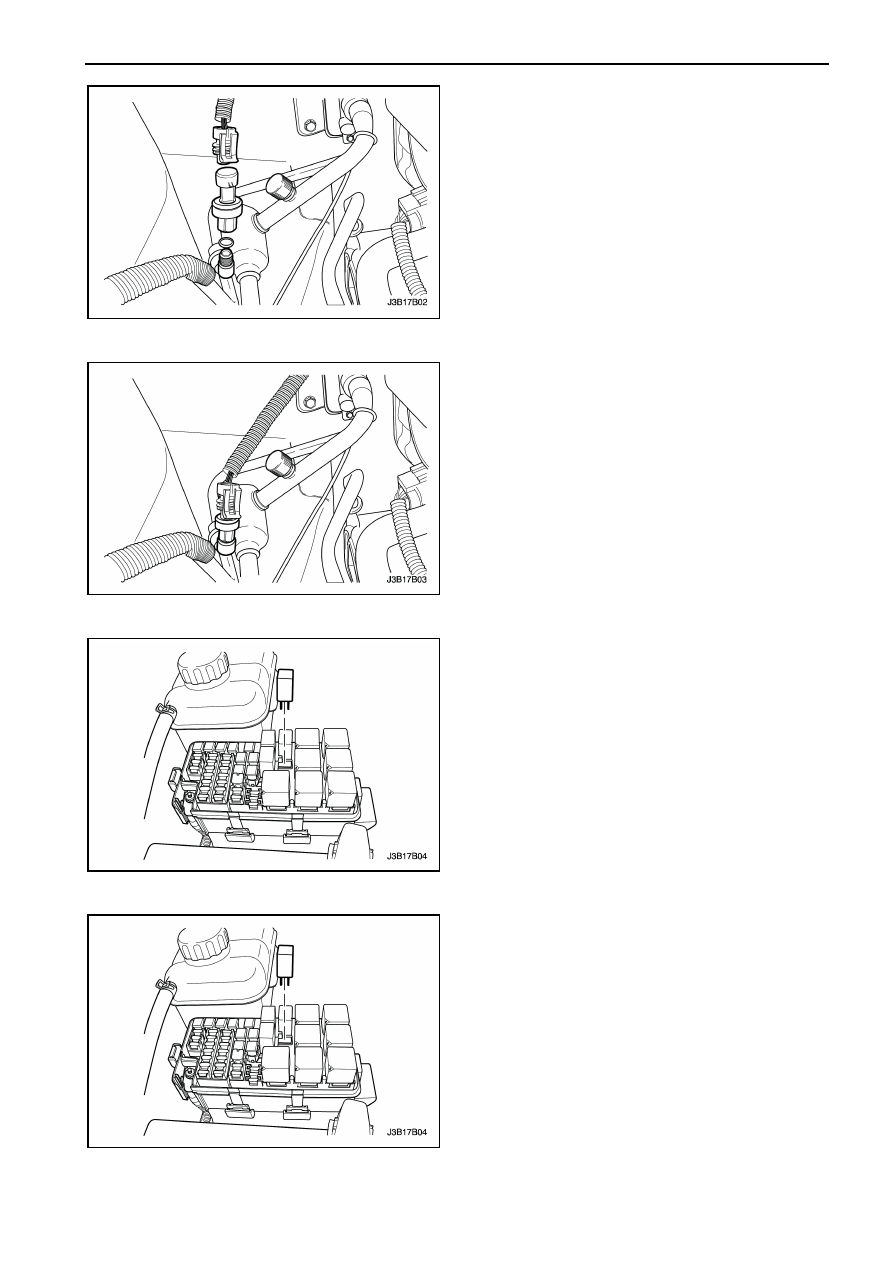

МЕХАНИЧЕСКОЕ УПРАВЛЕНИЕ ОТОПЛЕНИЕМ И КОНДИЦИОНИРОВАНИЕМ САЛОНА  7В – 25

ДАТЧИК ДАВЛЕНИЯ К/В

Процедура снятия

1.  Отсоедините

отрицательную

клемму

аккумуляторной батареи.

2.  Отцепите  защелку  разъема  и  вытащите

проводной разъем датчика.

3.  Снимите датчик с помощью ключа.
4.  Разрядите уплотнительное кольцо.

Процедура установки

1.  Установите  новое  уплотнительное  кольцо  на

датчик.

2.  Установите датчик давления.

Затяжка

Затяните датчик давления моментом 7 Нм.

3.  Соедините проводной разъем.
4.  Соедините

отрицательную

клемму

аккумуляторной батареи.

РЕЛЕ КОМПРЕССОРА К/В

Процедура снятия

1.  Отсоедините

отрицательную

клемму

аккумуляторной батареи.

2.  Вытащите  реле  прямо  (не  уклоняясь)  и

уберите  в  левый  передний  угол  с  блока
предохранителей в отсеке двигателя.

Процедура установки

1.  Выровняйте

клеммы

контакта

реле

с

основанием держателя.

2.  Надавите реле  на  основания  до  тех  пор,  пока

он закрепится.

3.  Соедините

отрицательную

клемму

аккумуляторной батареи.

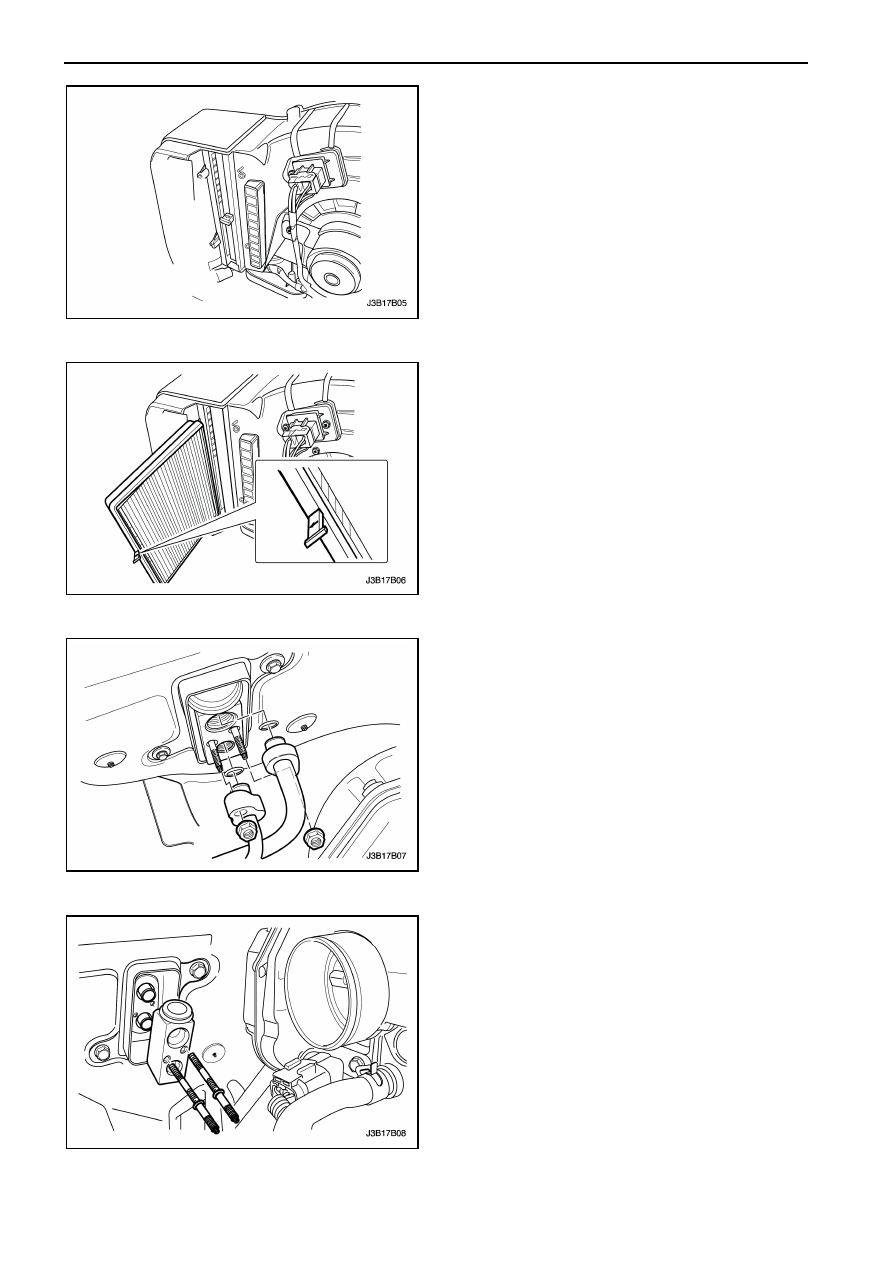

7В – 26  МЕХАНИЧЕСКОЕ УПРАВЛЕНИЕ ОТОПЛЕНИЕМ И КОНДИЦИОНИРОВАНИЕМ САЛОНА

ВОЗДУШНЫЙ ФИЛЬТР

(Показана  система  с  левосторонним
управлением,

система

с

правосторонним

управлением

идентична)

Процедура снятия

1.  Снимите перчаточный ящик. Смотрите Раздел

9Е, "Панель  инструментов/информация  для
водителя".

2.  Открутите винты воздушного фильтра.
3.  Снимите воздушный фильтр

Процедура установки

1.  Установите воздушный фильтр.
2.  Установите  крышку  воздушного  фильтра  и

закрутите винты.

3.  Установите  перчаточный  ящик.  Смотрите

Раздел

9Е, "Панель

инструментов

/

информация для водителя".

РАСШИРИТЕЛЬНЫЙ КЛАПАН
К/В

(Показана  система  с  левосторонним
управлением,

система

с

правосторонним

управлением

идентична)

Процедура установки

1.  Отсоедините

отрицательную

клемму

аккумуляторной батареи.

2.  Восстановите

хладагент.

Смотрите

"Процедура

разрядки,

добавки

масла,

откачивания  и  зарядки  системы  К/В"  в  этом
разделе.

3.  Открутите

стяжные

гайки

всасывающей

шланги / трубки жидкости на противопожарной
перегородке.

4.  Открутите

стяжные

резьбовые

шпильки

соединительного  блока    расширительного
клапана.

5.  Снимите расширительный клапан.
6.  Разрядите уплотнительное кольцо.



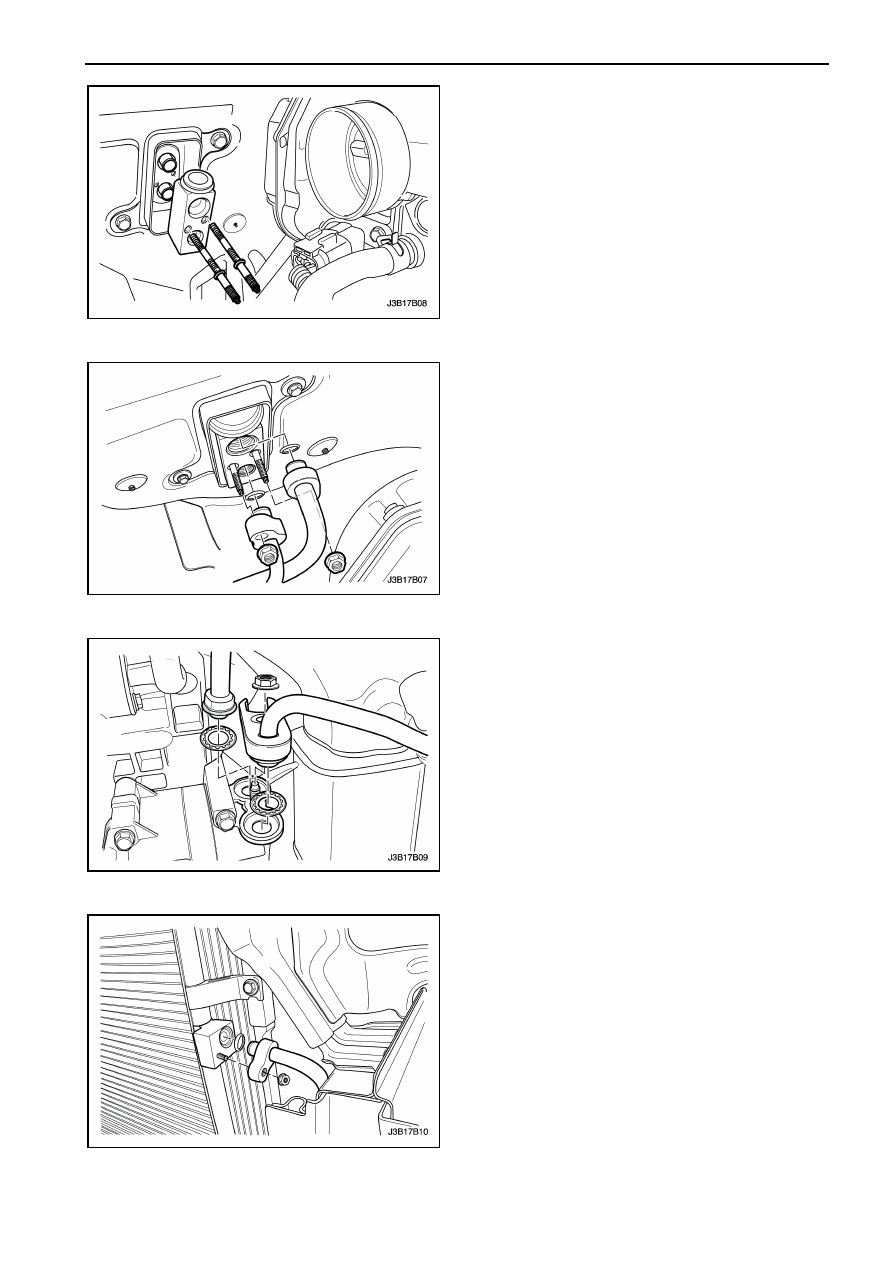

МЕХАНИЧЕСКОЕ УПРАВЛЕНИЕ ОТОПЛЕНИЕМ И КОНДИЦИОНИРОВАНИЕМ САЛОНА  7В – 27

Процедура установки

1.  Очистите  выемки  уплотнительного  кольца  от

любых загрязнений.

2.  Установите  новое  уплотнительное  кольцо  на

трубках испарителя.

3.  Установите

расширительный

клапан

на

трубках испарителя.

4.  Закрутите

стяжные

резьбовые

шпильки

соединительного  блока    расширительного
клапана.

Затяжка

Затяните

стяжные

резьбовые

шпильки

расширительного клапана моментом 8 Нм.

5.  Закрутите

стяжные

гайки

всасывающей

шланги / трубки жидкости.

Затяжка

Затяните стяжные гайки всасывающей шланги
/ трубки жидкости к расширительному  клапану
моментом 14 Нм.

6.  Соедините

отрицательную

клемму

аккумуляторной батареи.

7.  Откачайте

и

перезарядите

систему

кондиционирования

воздуха.

Смотрите

"Процедура

разрядки,

добавки

масла,

откачивания  и  зарядки  системы  К/В"  в  этом
разделе.

ЛИНИИ  ВЫСОКОГО  ДАВЛЕНИЯ
К/В

(Показана  система  с  левосторонним
управлением,

система

с

правосторонним

управлением

идентична)

Процедура снятия

1.  Отсоедините

отрицательную

клемму

аккумуляторной батареи.

2.  Восстановите

хладагент.

Смотрите

"Процедура

разрядки,

добавки

масла,

откачивания  и  зарядки  системы  К/В"  в  этом
разделе.

3.  Открутите  гайку  на  блоке  шланги  разрядки

подсоединенной к компрессору.

4.  Снимите  корпус  переносной  лампы  с  левой

стороны.  Смотрите  Раздел  9В, "Система
освещения".

5.  Открутите

гайку

на

блоке

соединение

конденсатора.

6.  Снимите шланг разрядки хладагента.
