7А – 28 ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ САЛОНА

ОСНОВНОЕ ОПИСАНИЕ

И РАБОТА СИСТЕМЫ

СИСТЕМА ОБОГРЕВА И
ВЕНТИЛЯЦИИ

Система обогрева и вентиляции спроектирована
для  обогрева,  вентиляции,  предотвращения
обледенения ветрового стекла, предотвращения
запотевания  боковых  стекол  и  в  некоторых
автомобилях,  для  непосредственного  обогрева
область заднего сиденья.
Обогреватель  и  лопасти  вентилятора  в  сборе
регулируют  поток  воздуха  в  процессе  впуска  и
распределения воздуха.
Сердечник  обогревателя  передает  тепло  от
охлаждающей

жидкости

двигателя

проходящему потоку воздуха.
Температурная заслонка регулирует общее
количество

воздуха,

проходящее

через

сердечник

обогревателя.

Температурная

заслонка также контролирует температуру
воздуха, управляя смесью горячего и холодного
воздуха.
Режимные заслонки регулируют поток и
распределяют

воздух,

проходящие

через

воздуховоды

обогревателя

стеклообогревателя.
Установленная консоль обогрева и вентиляции
содержит нижеследующее:

Вращающая ручка управления вентилятором
1. Вращающая

ручка

управления

вентилятором.

•

Приводит в действие трос.

•

Поднимает

температуру

входящего

воздуха, поворачивая вращающую ручку
на право к красной отметке.

2. Вращающая

ручка

управления

вентилятором.

•

Включает работу мотора вентилятора на

четырех скоростях.

•

Выключает вентилятор.

•

Полностью

управляет

потоком

вне

зависимости от режима управления,
который регулирует заслонку дефлекторов
и ручки управления температурой.

•

Меняет скорость вращения вентилятора

на

всех

режимах

при

любой

температуре.

3. Вращающая ручка управления режимами.

•

Приводит в действие трос.

•

Регулирует распределение воздуха между

ветровым стеклом, панелью инструментов
и отверстиями на полу.

Кнопки
1. Кнопка включения обогревателя заднего

стекла.

•

Управляет обогревом заднего стекла.

•

Включает обогреватель заднего стекла

нажатием

кнопки

загорается

индикаторная лампа.

2. Кнопка

кондиционера

воздуха

(если

автомобиль оборудован кондиционером).

•

Управляет кондиционером воздуха.

•

Включает

кондиционер

воздуха

при

нажатии кнопки вниз. Однако, если кнопка
управления вентилятором

выключена,

система

кондиционирования

воздуха

будет выключена, в независимости от
положения кнопки кондиционера воздуха.

Рычаг или кнопки управления свежим
воздухом
1. Рычаг управления свежим воздухом.

•

Приводит в действие трос.

•

Включается между рециркуляцией воздуха

в салоне и впускает с наружи воздух
внутрь салона.

•

При

перемещении

рычага

вправо,

впускает воздух с наружи.

•

При

перемещении

рычага

влево,

рециркулирует воздух в салоне.

2. Кнопка управления свежим воздухом.

•

Приводит в действие трос.

•

Включается между рециркуляцией воздуха

в салоне и впускает с наружи воздух
внутрь салона.

•

При выключении кнопки, впускает воздух с

наружи.

•

При нажатии кнопки вниз индикаторная

лампа загорается, рециркулирует воздух в
салоне.

РАЗДЕЛ 7В

МЕХАНИЧЕСКАЯ СИСТЕМА УПРАВЛЕНИЯ

ОБОГРЕВОМ, ВЕНТИЛЯЦИЕЙ И СИСТЕМОЙ

КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

ПРЕДОСТЕРЕЖЕНИЕ : Отсоедините  "отрицательную"  клемму  батареи  перед  снятием  или
установкой любого электрооборудования, или когда приборы и инструменты могут замкнуть
незащищенные  электрические  цепи.  Отсоединение  этой  клеммы  поможет  предотвратить
получение  травм  работниками  и  повреждения  транспортного  средства.  Зажигание  всегда
должно быть в положении "В" пока не будет указано иначе.

СОДЕРЖАНИЕ

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА .

7В-2

Основная техническая
характеристика ………………………

7В-2

Спецификация моментов затяжек .

7В-2

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ ….

7В-3

Таблица специальных
инструментов ……………………......

7В-3

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ И
ДИАГРАММЫ ………………………......

7В-6

Система кондиционирования –
типичный …………………………......

7В-6

Схема ручного управления
кондиционером воздуха (К/В) ……..

7В-7

ДИАГНОСТИКА ………………………...

7В-8

ОСНОВНАЯ ДИАГНОСТИКА …………

7В-8

Проверка системы
кондиционирования ………………...

7В-8

Процедура "Быстрой проверки"
недостаточного
кондиционирования ………………...

7В-8

Проверка работы К/В …….…………

7В-9

Зависимость давление –
температура хладагента R-134A …

7В-10

Проверка системы кондициони-
рования на наличие утечки ………..

7В-11

ДИАГНОСТИКА КВ СИСТЕМЫ V5 …..

7В-12

Проверка системы
кондиционирования ………………...

7В-12

ДИАГНОСТИКА СИМПТОМОВ ………

7В-16

Таблица проверки давления
(система R-134A) ……………………

7В-16

Таблица взаимосвязи линии
низкого и высокого давления ……..

7В-19

ОБСЛУЖИВАНИЕ И РЕМОНТ ………

7В-20

ОБСЛУЖИВАНИЕ АВТОМОБИЛЯ …..

7В-20

ОСНОВНЫЕ ПРОЦЕДУРЫ ПО
ОБСЛУЖИВАНИЮ СИСТЕМЫ К/В ….

7В-20

Замена уплотнительного кольца …

7В-20

Обращение с хладагентом ……......

7В-20

Обращение с патрубками системы

7В-20

Поддерживание химической
стабильности в системе К/В ….…...

7В-21

Процедура разрядки, добавки
масла, откачивания и зарядки
системы К/В ………………………….

7В-21

ОБСЛУЖИВАЕМЫЕ КОМПОНЕНТЫ .

7В-24

Используемые компоненты в
системе без кондиционера воздуха

7В-24

Датчик давления К/В .………………

7В-25

Реле компрессора К/В …………......

7В-25

Воздушный фильтр …………………

7В-26

Расширительный клапана К/В ……

7В-26

Линии высокого давления К/В …….

7В-27

Сердечник испарителя …………….

7В-30

Всасывающий шланг К/В …………..

7В-31

Разрядка шланги К/В компрессора
к конденсатору ………………………

7В-33

Бачок хладагента ……..…………….

7В-34

Компрессор …………………………..

7В-35

Конденсатор …………...…………….

7В-36

РЕМОНТ ЧАСТЕЙ И АГРЕГАТОВ …...

7В-38

РАСПОЛОЖЕНИЕ ЧАСТЕЙ …………

7В-38

Компрессор V5 ………………………

7В-38

КАПИТАЛЬНЫЙ РЕМОНТ
КОМПРЕССОРА V5 К/В ……………….

7В-39

Диск и ступицы в сборе …………….

7В-39

Ротор муфты и подшипники ………

7В-41

Катушка муфты ……………………...

7В-43

Замена уплотнителей вала ……….

7В-45

Клапан управление в сборе ………

7В-47

Задняя крышка, прокладки,
распределительная пластина, диск
с лепестками, уплотнительные
кольца …………………………………

7В-48

Уплотнитель передней крышки
цилиндра …………………………......

7В-50

Проверка на наличие утечки
(Внешней) ……………………………

7В-51

ОСНОВНОЕ ОПИСАНИЕ И РАБОТА
СИСТЕМ …………………………………

7В-53

Основная информация …………….

7В-53

Система К/В V5 ……………………...

7В-53

Функциональные компоненты
системы ……………………………….

7В-53

Управление компонентами
системы ……………………………….

7В-54

Основное описание компрессора
V5 ………………………………………

7В-54

Описание работы компрессора V5

7В-55

7В – 2 МЕХАНИЧЕСКОЕ УПРАВЛЕНИЕ ОТОПЛЕНИЕМ И КОНДИЦИОНИРОВАНИЕМ САЛОНА

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

ОСНОВНАЯ ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

НАИМЕНОВАНИЕ

ЕДИНИЦА

ИЗМЕРЕНИЯ

ОПИСАНИЕ

Компрессор

Бачок хладагента

AL R/DRIER

Тип

Система R-134a

Хладагент

Емкость

640±20 (RHD: 680±20)

Тип

Union carbide 488 PAG OIL

Масло хладагента в системе

кондиционирования воздуха

Емкость

см

220

Емкость испарителя (интенсивность потока воздуха

8.7 кг/мин)

Ккал/час

6000±10%

СПЕЦИФИКАЦИЯ МОМЕНТОВ ЗАТЯЖЕК

НАИМЕНОВАНИЕ

Нм

Преобразователь давления

Резьбовые шпильки расширительного клапана

Болты крепления трубки жидкостей

Стяжная гайка блока трубки жидкости к бочку хладагента

Стяжная гайка блока трубки жидкости к расширительному клапану

Стяжная гайка блока шланги разряда хладагента к конденсатору

Стяжная гайка блока шланги разряда хладагента к компрессору

Винты крышки сердечника испарителя

1.2

Стяжные винты корпуса сердечника обогревателя к корпусу испарителя

1.2

Стяжная гайка блока шланги подсоса к компрессору

Болты кронштейна крепления шланги подсоса к продольной части

Болты кронштейна крепления шланги подсоса к креплением двигателя (толька
1.4D, 1.6D)

Болты кронштейна крепления шланги подсоса к креплением двигателя (толька
1.8D, 2.0D)

Стяжная гайка блока шланги подсоса к расширительному клапану

(Бачок хладагента) Зажимной болт ленты

Болт бочка хладагента к блоку трубки конденсатора

Верхние болты крепления компрессора к кронштейну (толька 1.4D, 1.6D)

Нижние болты крепления компрессора к кронштейну (толька 1.8D, 2.0D)

Передние болты крепления компрессора к кронштейну (толька 1.4D, 1.6D)

Задние болты крепления компрессора к кронштейну (толька 1.8D, 2.0D)

Болты крепления конденсатора

(Компрессор) Стяжная гайка диски и ступицы в сборе

(Компрессор) Стяжные болты

МЕХАНИЧЕСКОЕ УПРАВЛЕНИЕ ОТОПЛЕНИЕМ И КОНДИЦИОНИРОВАНИЕМ САЛОНА 7В – 3

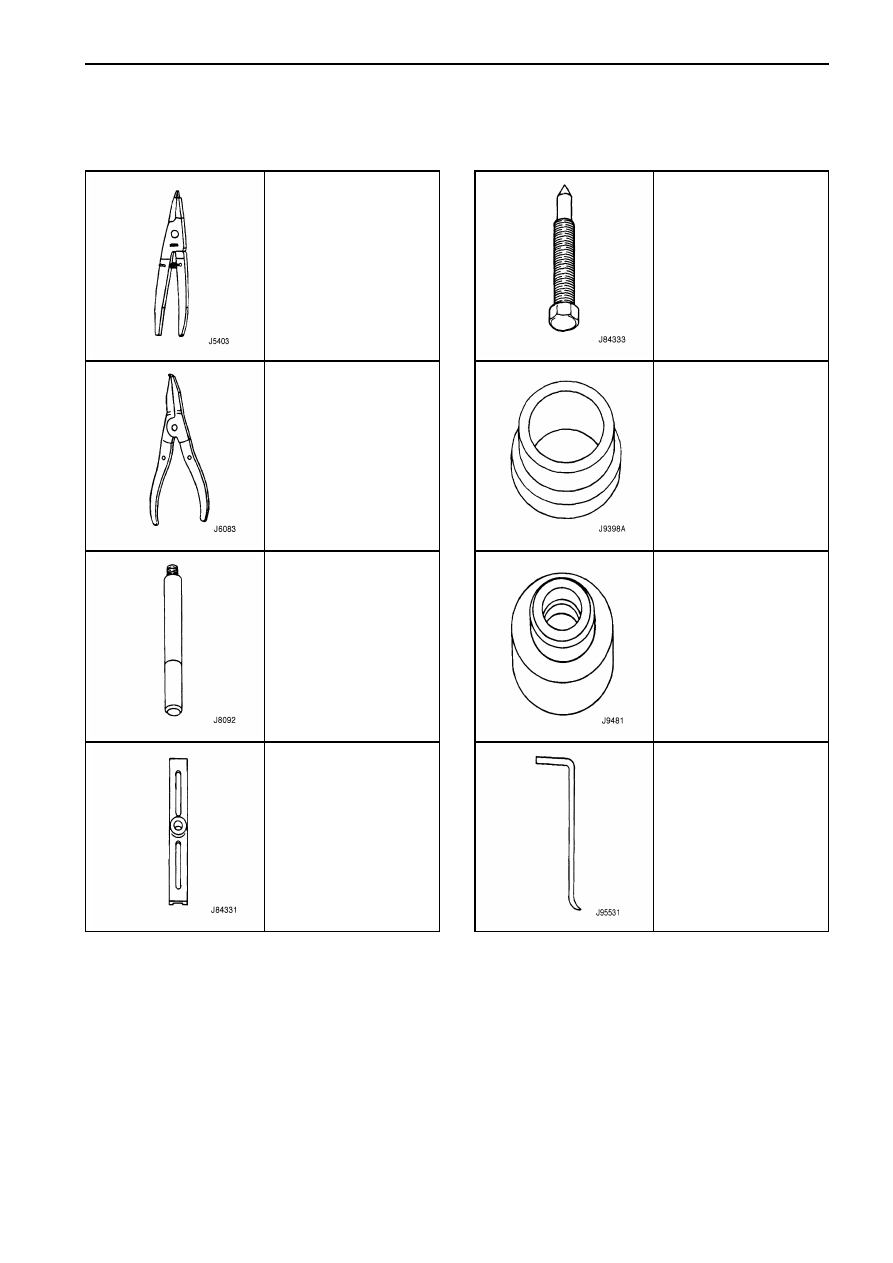

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

ТАБЛИЦА СПЕЦИАЛЬНЫХ ИНСТРУМЕНТОВ

J–5403

Плоскогубцы для

стопорного кольца

J–6083

Плоскогубцы для

стопорного кольца

J–8092

Рукоятка молотка

J–8433–1

Съемник поперечной

балки

J–8433–3

Упорный винт

J–9398–A

Съемник

подшипника

J–9481

Инструмент установки

подшипника

J–9553–1

Съемник

уплотнительного

кольца
