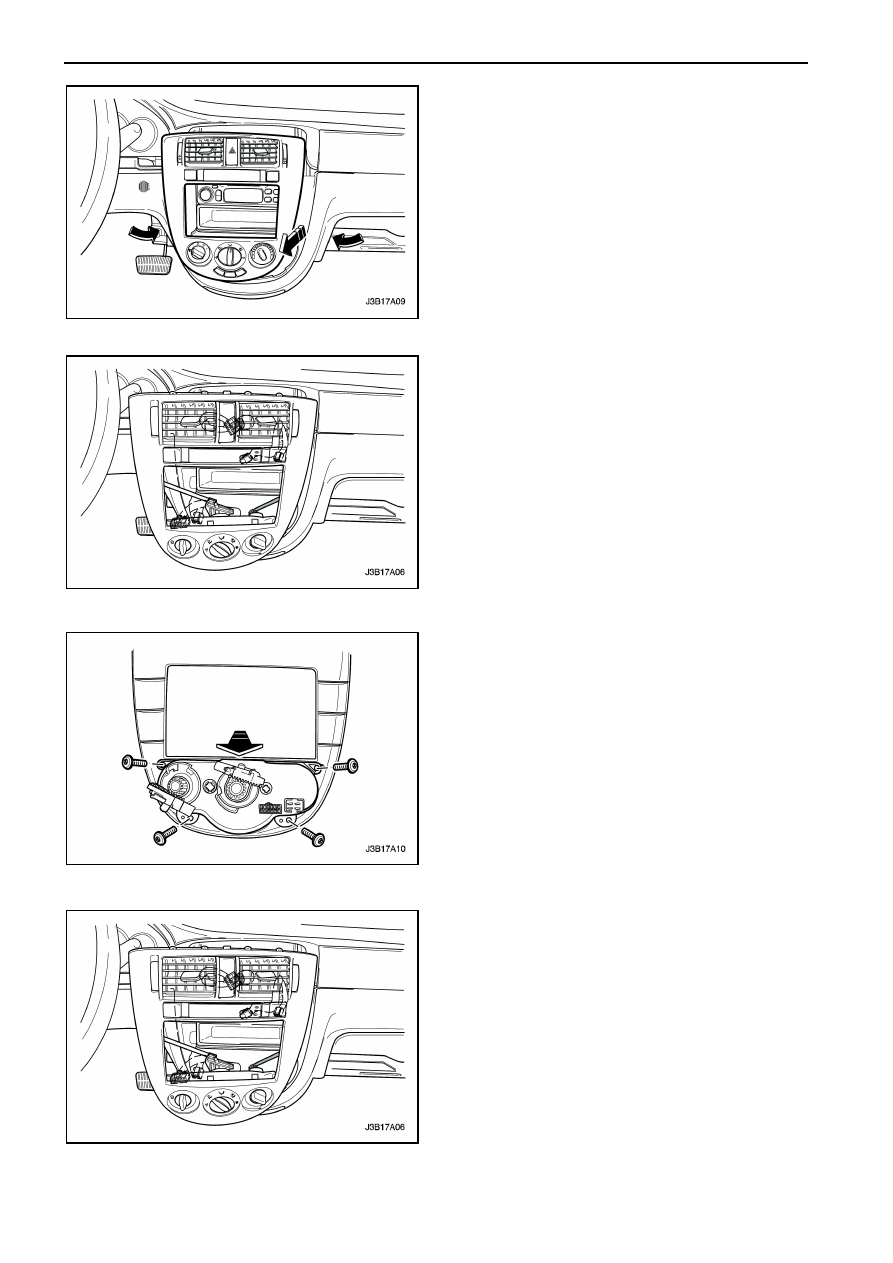

7А – 20 ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ САЛОНА ПАНЕЛЬ УПРАВЛЕНИЯ В СБОРЕ Процедура снятия 1. Отсоедините отрицательную клемму аккумуляторной батареи. 2. Снимите центральный молдинг. Смотрите раздел 9Е "Панель инструментов / информация для водителей". 3. Отсоедините трос переключения режимами от заслонки переключения режима. 4. Отсоедините электрические разъемы. 5. Отсоедините трос управления температуры, осторожно потянув трос, от корпуса панели 6. Вытащите центральный молдинг. 7. Открутите четыре контрольные стяжные винты. 8. Снимите панель управления в сборе с центрального молдинга. Процедура установки 1. Установите панель управления в сборе с стяжными винтами к центральному молдингу. Затяжка Затяните контрольные стяжные винты моментом 2 Нм. 2. Надавите петельку в конце троса на штырь в панели управления. 3. Прикрепите трос вручную в первоначальное положение в корпусе. 4. Соедините электрические разъемы в контактные гнезда на задней стороне панели |
