7А – 16  ОТОПЛЕНИЕ  И  ВЕНТИЛЯЦИЯ  САЛОНА



Шаг

Действие

Величина

Да

Нет

4

1.  Снимите  мотор  и  пропеллер  вентилятора  в

сборе. Смотрите "Мотор вентилятора" в этом
разделе.

2.  Проверьте

на

наличие

инородного

материала на входе отверстия вентилятора.

Обнаружен

ли

какой-нибудь

инородный

материал на входном отверстии вентилятора?

-

Смотрите

Шаг 5

Смотрите

Шаг 6

5

Удалите инородный материал.
Завершен ли ремонт?

-

Система в

порядке

Смотрите

Шаг 6

6

1.  Осмотрите

пропеллер

вентилятора

на

наличие  точек  износа,  излома  лопастей,
поломки  ступицы,  потерю  стопорной  гайки
или плохая центровка.

2.  Осмотрите  корпус  вентилятора  на  наличие

точек износа.

Найдена ли какая-нибудь неисправность?

-

Смотрите

Шаг 7

Смотрите

Шаг 9

7

При необходимости произведите ремонт.
Завершен ли ремонт?

-

Система в

порядке

Смотрите

Шаг 8

8

Замените мотор и пропеллер в сборе.
Завершен ли ремонт?

-

Система в

порядке

Смотрите

Шаг 9

9

Если  шум  щелкающий / жужжащий,  замените
мотор.
Завершен ли ремонт?

-

Система в

порядке

Смотрите

Шаг 10

10

Повторно установите оригинальный мотор.
Есть ли все еще неисправность?

-

Смотрите

Шаг 11

Система в

порядке

11

1.  Установите  переключатель  режимов  работы

вентилятора в максимальное положение.

2.  Проверьте регулятор температуры воздуха в

положении  режимах  "теплый  воздух"  и
"холодный  воздух"  при  режимах  обдува
ветрового  стекла.  Обдува  пола  и  выход
воздуха из дефлекторов.

Имеется

ли

шум

только

в

режиме

антиобледенения?

-

Смотрите

Шаг 12

Смотрите

Шаг 13

12

1.  Проверьте

трубопроводы

на

наличие

преград или инородного материала.

2.  Устраните  преграду  и  удалите  инородный

материал.

3.  Проверьте  уплотнители  заслонки  пола /

обдува ветрового стекла.

4.  При необходимости произведите ремонт или

замените.

Завершен ли ремонт?

-

Система в

порядке

-

13

Имеется ли шум только в режиме обдува пола?



Смотрите

Шаг 12

Смотрите

Шаг 14

14

Имеется  ли  шум  только  в  режиме  выхода
воздуха из отверстий?



Смотрите

Шаг 15

Смотрите

Шаг 16

15

1.  Проверьте

трубопроводы

на

наличие

преград или инородного материала.

2.  Устраните  преграду  и  удалите  инородный

материал.

3.  Проверьте

уплотнители

заслонки

дефлекторов.

4.  При необходимости произведите ремонт или

замените.

Завершен ли ремонт?



Система в

порядке

-







ОТОПЛЕНИЕ  И  ВЕНТИЛЯЦИЯ  САЛОНА    7А – 17

Шаг

Действие

Величина

Да

Нет

16

Имеется ли шум во всех режимах, но не во всех
положениях регулятора температуры воздуха?

Смотрите

Шаг 17

Смотрите

Шаг 18

17

1.  Проверьте

уплотнители

температурной

заслонки.

2.  При необходимости произведите ремонт или

замените уплотнители.

Завершен ли ремонт?

Система в

порядке

-

18

1.  Проверьте  систему  на  наличие  преград  или

инородного  предмета  между  пропеллером  и
температурной заслонкой.

2.  При необходимости произведите ремонт или

замените детали.

Завершен ли ремонт?

Система в

порядке

Смотрите

Шаг 2

7А – 18  ОТОПЛЕНИЕ  И  ВЕНТИЛЯЦИЯ  САЛОНА

ОБСЛУЖИВАНИЯ И РЕМОНТ



ОБСЛУЖИВАНИЕ АВТОМОБИЛЯ

РЕГУЛИРОВКА ТРОСА
УПРАВЛЕНИЕ ТЕМПЕРАТУРЫ

Так  как  трос  и  корпус  крепления  троса  имеет
фиксированную

длину,

это

предоставляет

возможность  отрегулировать  трос  управление
температуры.

При  этом,  соединение  корпуса  обогревателя  /
воздухораспределителя

не

может

отрегулироваться.

Если  заподозрите    неисправность  работы,
проверьте  надлежащую  работу    регулятора  и
механической  заслонки  корпуса  обогревателя  /
воздухораспределителя.

ТРОС УПРАВЛЕНИЯ
ТЕМПЕРАТУРЫ

(Показано  система  с  лево  сторонним
управлением,

система

с

право

сторонним управлением идентичны)

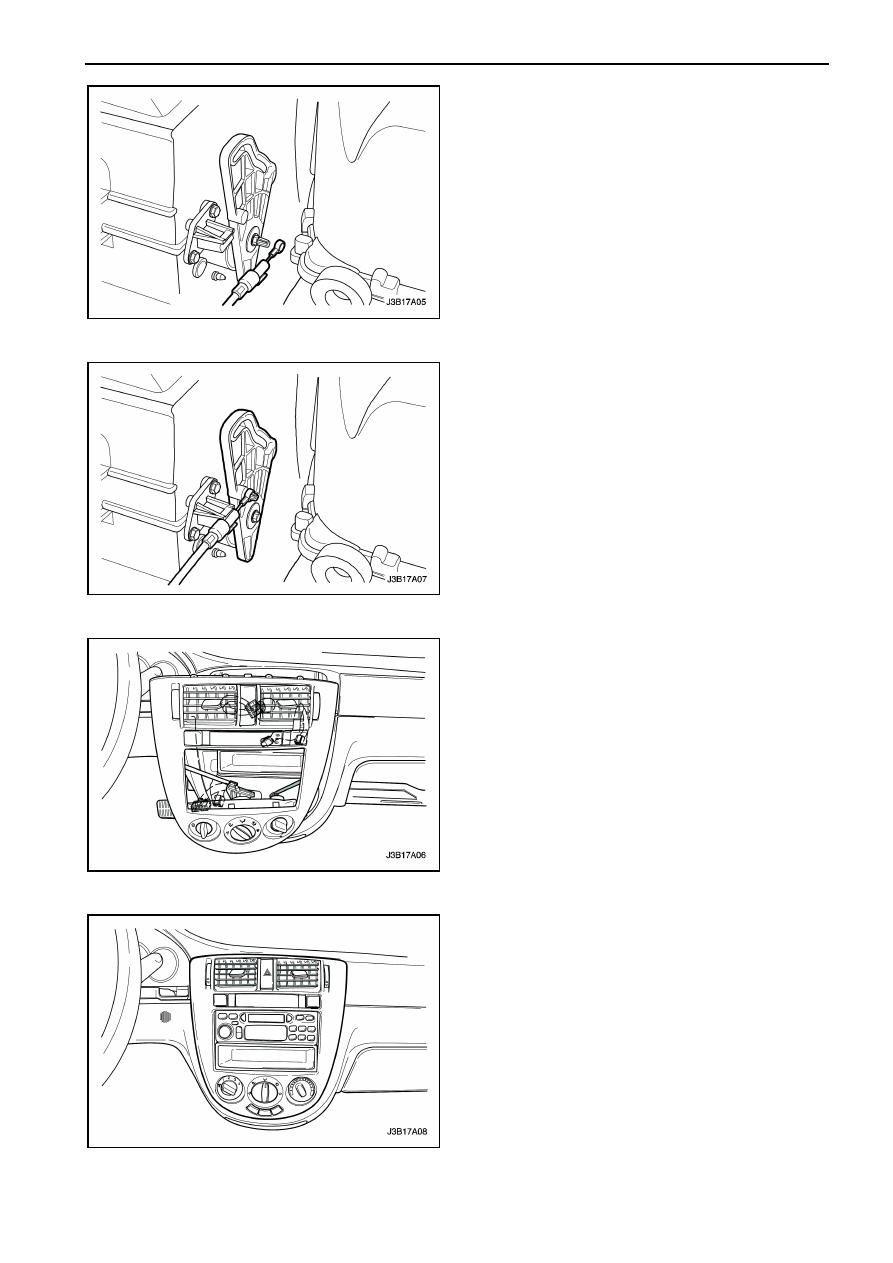

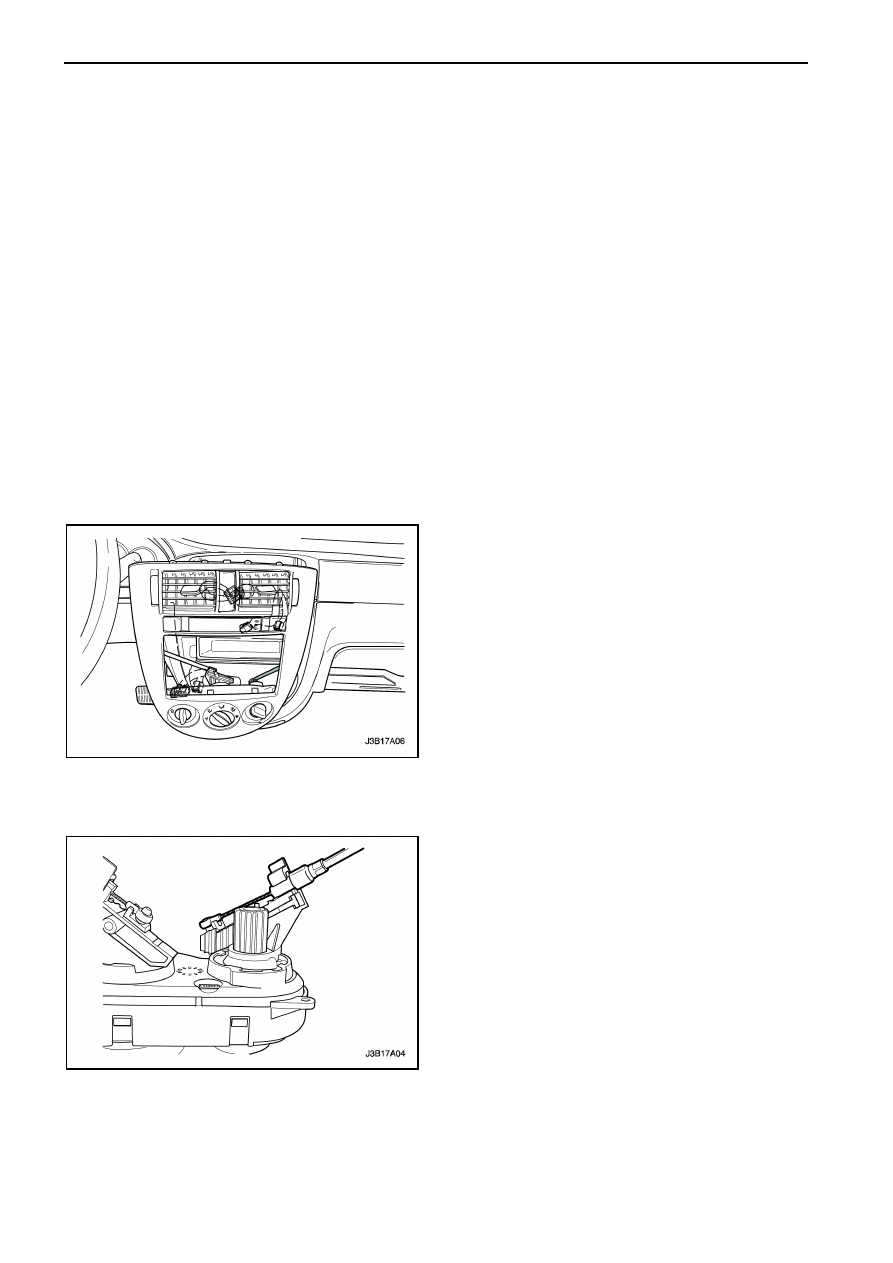

Процедура снятия

1.  Отсоедините

отрицательную

клемму

аккумуляторной батареи.

2.  Снимите  центральный  молдинг.  Смотрите

раздел

9Е

"Панель

инструментов

/

информация для водителей".

3.  Отсоедините трос переключения режимами от

заслонки переключения режима.

4.  Отсоедините  петельку  троса  регулятора

температуры с панели управления.

5.  Внимательно  осмотрите  крепление  троса

регулировки температуры.



ОТОПЛЕНИЕ  И  ВЕНТИЛЯЦИЯ  САЛОНА    7А – 19

6.  Плавно  вытащите  трос  со  штыря  рычага

управление заслонкой.

7.  Внимательно  осмотрите  крепление  троса

регулировки температуры.

Процедура установки

1.  Установите

отверстие

троса

регулятора

температуры

на

штырь

в

рычаге

температурной заслонки.

2.  Установите  трос  регулировки  температуры  в

крепление.

3.  Установите

петельку

троса

регулятора

температуры в панель управления.

4.  Установите  крепление  троса  регулятора

температуры.

5.  Установите    трос  переключения  режимами  к

заслонке переключение режима.

6.  Установите  на  место  центральный  молдинг  в

панели инструментов.

7.  Перемещайте  регулятор  температуры  для

проверки

спокойной

работы

и

функционирование заслонки и троса.

8.  Соедините

отрицательную

клемму

аккумуляторной батареи.

9.  Приведите в действие обогреватель и систему

охлаждение для проверки надлежащей работы
системы.
