7А – 4  ОТОПЛЕНИЕ  И  ВЕНТИЛЯЦИЯ  САЛОНА

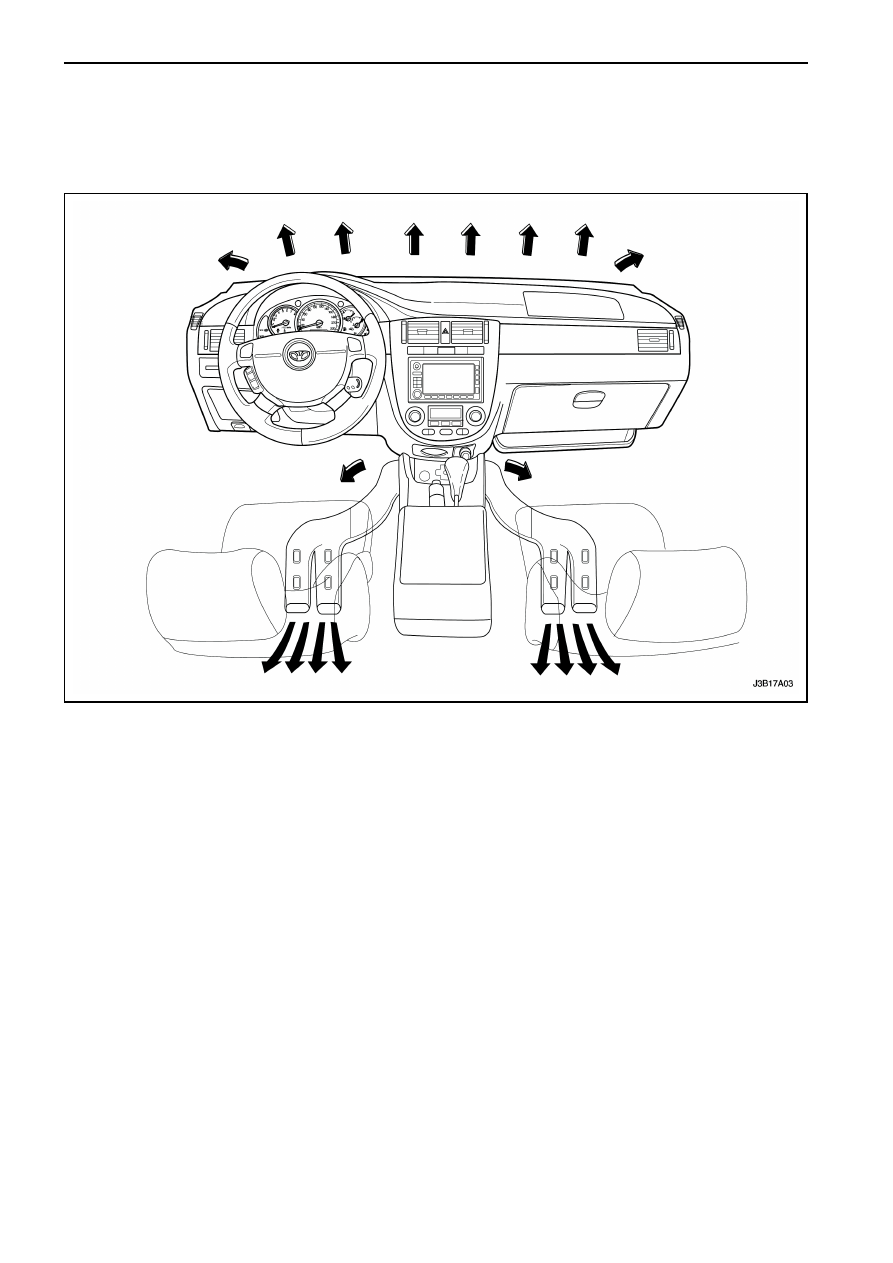

ПОТОК ВОЗДУХА С ЗАДНИМ ОБОГРЕВАТЕЛЕМ ВОЗДУХОВОДА



(ПОКАЗАНО СИСТЕМА С ЛЕВО СТОРОННИМ УПРАВЛЕНИЕМ,

СИСТЕМА С ПРАВО СТОРОННИМ УПРАВЛЕНИЕМ ИДЕНТИЧНО)





ОТОПЛЕНИЕ  И  ВЕНТИЛЯЦИЯ  САЛОНА    7А – 5

ДИАГНОСТИКА

СИСТЕМА ОБОГРЕВА

НЕДОСТАТОЧНЫЙ ОБОГРЕВ ИЛИ ОТТАИВАНИЕ

ПРЕДОСТЕРЕЖЕНЕ : Система  охлаждения  под  давлением  в  горячем  состоянии.  При  снятии
крышки расширительного бачка не охлажденного двигателя, можно получить ожоги.

Шаг

Действие

Величина

Да

Нет

1

Проверьте жалобу владельца автомобиля.
Подтверждена

ли

жалоба

владельца

автомобиля?

-

Смотрите

Шаг 2

Система в

порядке

2

Проверьте уровень охлаждающей жидкости.
Находится  ли  уровень  охлаждающей  жидкости
на нужной отметке?

-

Смотрите

Шаг 4

Смотрите

Шаг 3

3

При  необходимости  добавьте  охлаждающую
жидкость.
Завершен ли ремонт?

-

Система в

порядке

Смотрите

Шаг 4

4

Проверьте  зубчатый  ремень  на  натяжение  и
повреждение.
В порядке ли зубчатый ремень?

-

Смотрите

Шаг 6

Смотрите

Шаг 5

5

Устраните  любую  неисправность,  связанную  с
зубчатым ремнем.
Завершен ли ремонт?

-

Система в

порядке

Смотрите

Шаг 6

6

Проверьте  шланги  охлаждающей  жидкости  на
наличие утечки и изгибов.
В порядке ли шланги охлаждающей жидкости?

-

Смотрите

Шаг 8

Смотрите

Шаг 7

7

Устраните  любую  неисправность,  связанную  с
шлангами охлаждающей жидкости.
Завершен ли ремонт?

-

Система в

порядке

Смотрите

Шаг 8

8

Проверьте  крышку  расширительного  бачка.
Смотрите  раздел 2D "Система  охлаждения
двигателя".
В порядке ли крышка расширительного бачка?

-

Смотрите

Шаг 10

Смотрите

Шаг 9

9

При  необходимости  произведите  ремонт  или
замените крышку расширительного бачка.
Завершен ли ремонт?

-

Система в

порядке

Смотрите

Шаг 10

10

1.  Выключите

кондиционер

воздуха

(на

автомобилях оборудованных кондиционером
воздуха).

2.  Установите  включатель  мотора  вентилятора

на максимальную скорость.

3.  Установите  регулятор  обогрева  на  полный

обогрев.

4.  Включите зажигание.
5.  Проверьте поток воздуха из дефлекторов.
Исходит

ли

сильный

поток

воздуха

из

дефлекторов?

-

Смотрите

Шаг 11

Смотрите

Шаг 26

11

Проверьте  на  изменения  потока  воздуха  при
изменении скорости вращения вентилятора.
Увеличивается

ли

скорость

вращения

вентилятора

при

проворачивании

переключателя  режимов  работы  вентилятора  в
положениях от 1 до 4?

-

Смотрите

Шаг 12

Смотрите
"Электри-

ческая часть

вентилято-

ра"

7А – 6  ОТОПЛЕНИЕ  И  ВЕНТИЛЯЦИЯ  САЛОНА

Шаг

Действие

Величина

Да

Нет

12

1.  Выключите

кондиционер

воздуха

(на

автомобилях оборудованных КВ).

2.  Установите  регулятор  обогрева  на  полный

обогрев.

3.  Установите  включатель  мотора  вентилятора

на максимальную скорость.

4.  Когда  двигатель  достаточно  охладится,

снимите крышку расширительного бачка.

5.  Запустите двигатель и дайте проработать на

холостых оборотах.

6.  Понаблюдайте  за  потоком  охлаждающей

жидкости.

Видим ли поток охлаждающей жидкости?

-

Смотрите

Шаг 14

Смотрите

Шаг 13

13

1.  Проверьте на следующие неисправности:

•

  Сужение с системе охлаждения.

•

  Неисправность

крыльчатки

водяного

насоса.

•

  Неисправность термостата.

2.  При  необходимости  произведите  ремонт

системы охлаждения.

Завершен ли ремонт?

-

Система в

порядке

Смотрите

Шаг 3

14

1.  Установите крышку расширительного бачка.
2.  Запустите  двигатель  и  дайте  проработать

двигателю  на  холостых  оборотах 20 минут.
Проездите  в  автомобиле  со  скоростью
28 км/ч.

3.  Используя термометр, измерьте температуру

окружающего

воздуха

и

изменение

температуры

воздуха

в

дефлекторе

обогревателя.

Совпадает  ли  измеренная  величина  выходной
температуры  обогревателя  с    минимальной
установленной величиной?

Смотрите

"Специфи-

кация

темпера-

туры

обогревате-

ля" в этом

разделе

Смотрите

Шаг 13

Смотрите

Шаг 4

15

1.  Проверьте  автомобиль  на  наличие  утечки

холодного воздуха в следующих местах:

•

  В панели управления.

•

  В кожухах обогревателя.

•

  В системе вентиляции.

2.  Проверьте  под  сиденьем  на  наличие

преграды прохождению потока воздуха.

3.  Устраните  любые  неисправности,  связанные

с утечкой или наличием преград.

Завершен ли ремонт?

-

Система в

порядке

-

16

1.  Включите зажигание.
2.  Переведите  регулятор  температуры  воздуха

в  холодный  режим,  затем  быстро  в  теплый
режим.

3.  Прислушайтесь  к  хлопанью  заслонки  до

перемещения  регулятора  на  самое  крайнее
положение.

Слышно ли хлопанье заслонки?

-

Смотрите

Шаг 6

Смотрите

Шаг 6

17

1.  Проверьте

следующие

аспекты

температурной заслонки :

•

  Диапазон перемещения

•

  Трос заслонки

•

  Соединение

2.  Проверьте

точность

регулировки

температуры

регулятором

температуры

воздуха в режиме "теплый воздух".

3.  Проверьте

точность

регулировки

температуры

регулятором

температуры

воздуха в режиме "холодный воздух".

Завершен ли ремонт?

-

Система в

порядке

-



ОТОПЛЕНИЕ  И  ВЕНТИЛЯЦИЯ  САЛОНА    7А – 7

Шаг

Действие

Величина

Да

Нет

18

1.  Установите

заслонку

регулировки

температурой в положение "теплый воздух".

2.  Запустите двигатель.
3.  Проверьте

температуру

входного

и

выходного  шланга  обогревателя  преподнеся
руку.  Температура  шланга  должен  быть  по
крайней мере около 29 °С.

Теплый  ли  входной  и  выходной  шланг
обогревателя?

-

Смотрите

Шаг 19

Смотрите

Шаг 22

19

Проверьте  термостат.  Смотрите  раздел 2D
"Система охлаждения двигателя".
Надлежащим ли образом установлен термостат?

-

Смотрите

Шаг 20

Смотрите

Шаг 21

20

Замените  термостат.  Смотрите  раздел 2D
"Система охлаждения двигателя".

-

Система в

порядке

-

21

Повторно установите термостат.
Завершен ли термостат?

-

Система в

порядке

-

22

Проверьте

шланги

обогревателя

на

правильность установки.
Установлены  ли  шланги

обогревателя  в

обратном направлении?

-

Смотрите

Шаг 23

Смотрите

Шаг 24

23

Переустановите

шланги

обогревателя

надлежащим образом.
Завершен ли ремонт?

-

Система в

порядке

-

24

1.  Проведите очистку сердечника обогревателя

обратным воздухом.

2.  Слейте охлаждающую жидкость из системы.
3.  Замените охлаждающую жидкость.
4.  Прогрейте

двигатель

до

нормального

температурного режима работы.

5.  Поднесите  руку  и  проверьте  входные  и

выходные шланги обогревателя.

Теплый ли входные и выходные шланги.

-

Система в

порядке

Смотрите

Шаг 25

25

Замените сердечник обогревателя.
Завершен ли ремонт?

-

Система в

порядке

-

26

Перепроверьте  систему,  используя  вопросник
"Результаты  контроля  установки/исправления".
Смотрите  "Недостаточная  подача  воздуха  или
нет режимов переключения" в этом разделе.
Завершен ли ремонт?

-

Система в

порядке

Смотрите

Шаг 27

27

Проверьте поток воздуха в выходных отверстиях
или в дефлекторе.
Сильный  ли  поток  воздуха  в  выходных
отверстиях или в дефлекторе?

-

Смотрите

Шаг 28

Смотрите

Шаг 29

28

1.  Проверьте  заслонку  вентиляции,  заслонку

обогревателя

на

днище

кузова,

для

достижение  необходимого  потока  воздуха  и
удостоверьтесь в правильной работе.

2.  Произведите необходимый ремонт.
Завершен ли ремонт?

-

Система в

порядке

-

29

Включите режим стеклообогревателя.
Нормальный

ли

поток

воздуха

стеклообогревателя?

-

Смотрите

Шаг 30

Смотрите

Шаг 31

30

1.  Снимите  выходную  трубу  обогревателя  и

проверьте на наличие преград.

2.  Устраните  все  преграды  в  выходной  трубе

обогревателя.

Завершен ли ремонт?

-

Система в

порядке

-

31

Проверьте  изменение  потока  воздуха  при
различных скоростях вращения вентилятора.
Увеличивается

ли

скорость

вращения

вентилятора при переключении режимов работы
вентилятора от 1 до 4?

-

Смотрите

Шаг 32

Смотрите
"Электри-

ческая часть

вентилято-

ра"
