Daewoo Lacetti (2004 год). Руководство - часть 249

РАЗДЕЛ 7А

СИСТЕМА ОБОГРЕВА И ВЕНТИЛЯЦИИ

ПРЕДОСТЕРЕЖЕНИЕ : Отсоедините  "отрицательную"  клемму  батареи  перед  снятием  или
установкой  любого  электрооборудования,  или  когда  приборы  и  инструменты  могут
замкнуть  незащищенные  электрические  цепи.  Отсоединение  этой  клеммы  поможет
предотвратить  получение  травм  работниками  и  повреждения  транспортного  средства.
Зажигание всегда должно быть в положении "В" пока не будет указано иначе.

СОДЕРЖАНИЕ

ТЕХНИЧЕСКАЯ
ХАРАКТЕРИСТИКА …………………

6Е-1

Спецификация температуры
обогревателя ……………………...

6Е-1

Спецификация момента затяжек

6Е-1

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ И
ДИАГРАММЫ ………………………...

6Е-2

Диаграмма без кондиционера
воздуха ……………………………..

6Е-2

Поток воздуха – типичный ……...

6Е-3

Поток воздуха с задним
обогревателем воздуховода ……

6Е-4

ДИАГНОСТИКА ………………………

6Е-5

СИСТЕМА ОБОГРЕВА ……………...

6Е-5

Недостаточный обогрев или
оттаивание …………………………

6Е-5

Электрическая часть
вентилятора ……………………….

6Е-8

Недостаточная подача воздуха
или нет режимов переключения  .

6Е-11

Чрезмерный обогрев ….…………

6Е-13

Управление ……………..….……..

6Е-14

Шум в вентиляторе ……….……..

6Е-15

ОБСЛУЖИВАНИЕ И РЕМОНТ …….

6Е-18

ОБСЛУЖИВАНИЕ АВТОМОБИЛЯ ..

6Е-18

Регулировка троса управления
температуры ………………..……..

6Е-18

Трос управления температуры ...

6Е-18

Панель управления в сборе  ……

6Е-20

Освещения кнопки панели
управления в сборе ………………

6Е-21

Обогреватель / корпус
распределителя воздуха в сборе

6Е-21

Мотор вентилятора ………………

6Е-23

Реле высоких оборотов
вентилятора …...…………………..

6Е-24

Резистор вентилятора …………...

6Е-25

Шланги обогревателя ……………

6Е-25

Сердечник обогревателя ............

6Е-26

ОСНОВНОЕ ОПИСАНИЕ И
РАБОТА СИСТЕМЫ ………………...

6Е-28

Система обогрева и вентиляции

6Е-28

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

СПЕЦИФИКАЦИЯ  ТЕМПЕРАТУРЫ ОБОГРЕВАТЕЛЯ

ТЕМПЕРАТУРА ОКРУЖАЮЩЕГО ВОЗДУХА

ВЫПУСКНАЯ ТЕМПЕРАТУРА ВОЗДУХА

ОБОГРЕВАТЕЛЯ

-18 °С

54 °С

-4 °С

59 °С

10 °С

64 °С

24 °С

68 °С

СПЕЦИФИКАЦИЯ МОМЕНТА ЗАТЯЖЕК

НАИМЕНОВАНИЕ

Нм

Винты крепления мотора вентилятора к кондиционеру воздуха

1.2

Винты резистора мотора вентилятора

1.2

Стяжные винты мотора вентилятора

1.2

Стяжные винты модуля управления (Controller)

2

Винты кожуха обогревателя/распределителя воздуха в сборе

4

Винты кожуха сердечника обогревателя

1.2

Винты крепления шланга сердечника обогревателя к испарительному шлангу

1.2

7А – 2  ОТОПЛЕНИЕ  И  ВЕНТИЛЯЦИЯ  САЛОНА

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ И ДИАГРАММЫ

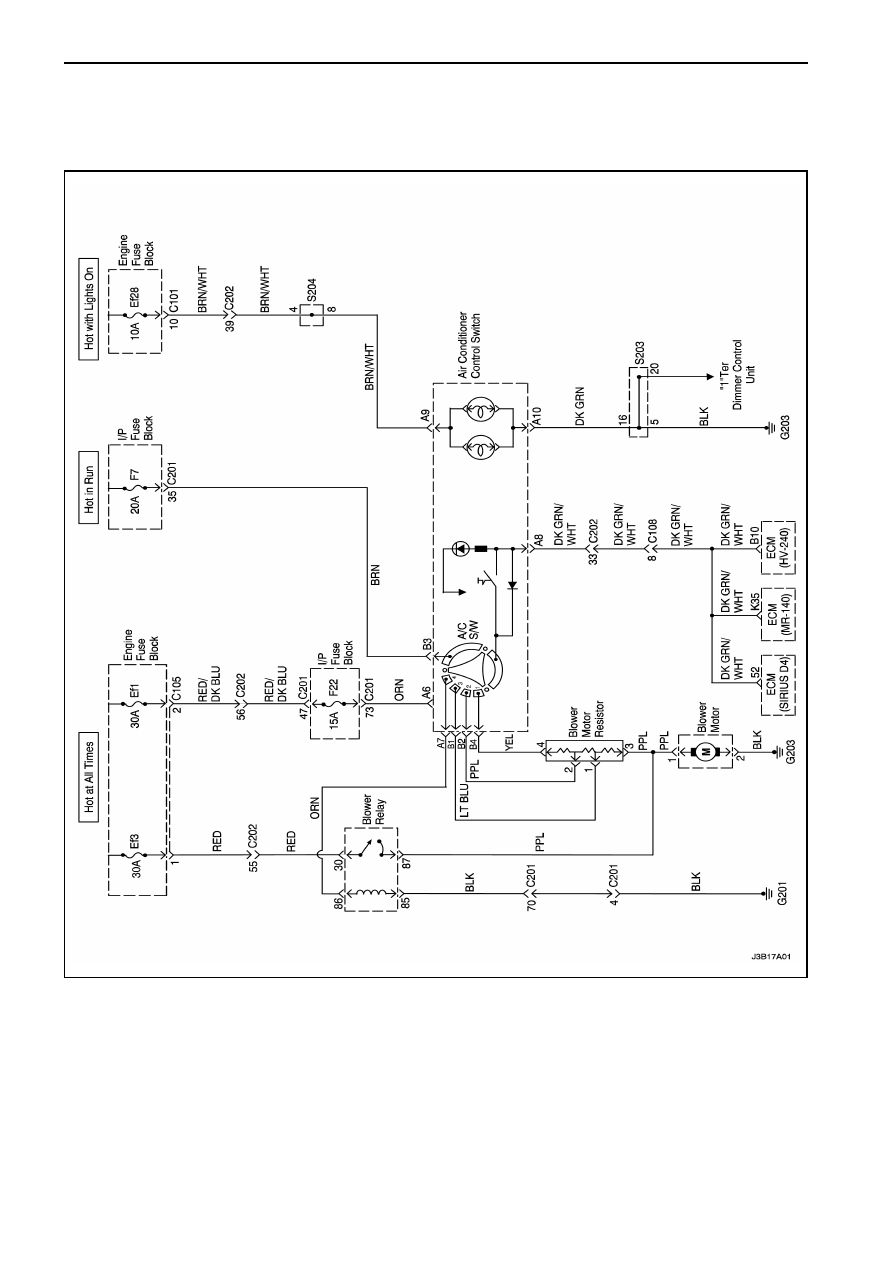

ДИАГРАММА БЕЗ КОНДИЦИОНЕРА ВОЗДУХА



ОТОПЛЕНИЕ  И  ВЕНТИЛЯЦИЯ  САЛОНА    7А – 3

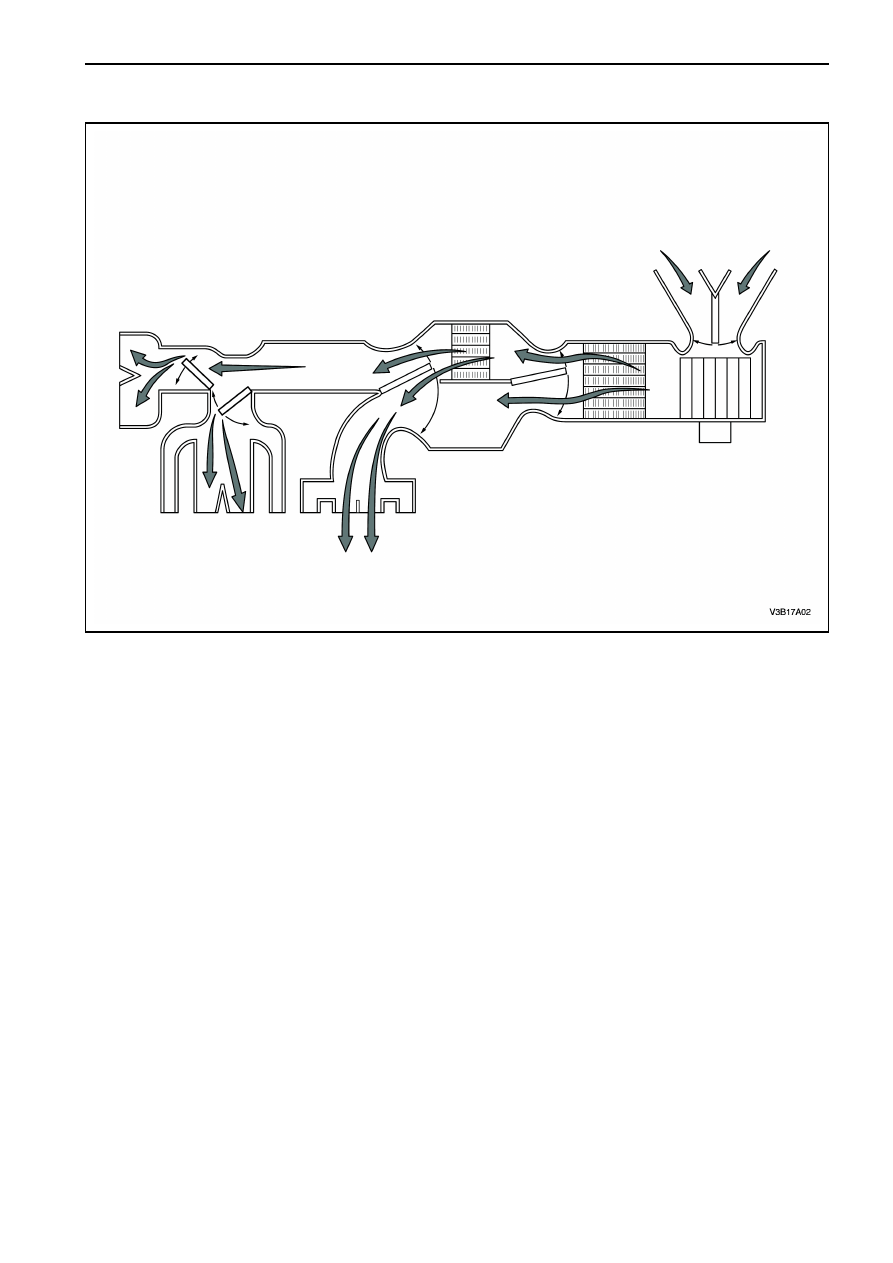

П О Т О К  В О З Д У Х А   –   Т И П И Ч Н Ы Й
