РАЗДЕЛ 6Е



РУЛЕВОЕ КОЛЕСО И КОЛОНКА



ПРЕДОСТЕРЕЖЕНИЕ : Отсоедините  "отрицательную"  клемму  батареи  перед  снятием  или
установкой любого электрооборудования, или когда приборы и инструменты могут замкнуть
незащищенные  электрические  цепи.  Отсоединение  этой  клеммы  поможет  предотвратить
получение  травм  работниками  и  повреждения  транспортного  средства.  Зажигание  всегда
должно быть в положении "В" пока не будет указано иначе.



СОДЕРЖАНИЕ



ТЕХНИЧЕСКАЯ
ХАРАКТЕРИСТИКА …………………       6Е-1

Спецификация моментов
затяжек ……………………………..       6Е-1

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ .       6Е-2

Таблица специальных
инструментов ………….……….....       6Е-2

ДИАГНОСТИКА ………………………       6Е-2

Диагностика рулевой колонки .....       6Е-2

ОБСЛУЖИВАНИЕ И РЕМОНТ …….       6Е-7
ОБСЛУЖИВАНИЕ АВТОМОБИЛЯ ..       6Е-7

Включатель и рычаг поворотного
сигнала/фары



………………..……       6Е-7

Включатель  стеклоочистителя  и
рычаг



….………………..…….….…       6Е-8

Датчик вращения рулевого
колеса ..……………………………..

6Е-9

Рулевая колонка без ДСБ ……….

6Е-10

Рулевая колонка с ДСБ ………….

6Е-12

Цилиндр  замка  зажигания  и
включатель рулевой колонки …..

6Е-12

Рулевая колонка ………………….

6Е-14

РЕМОНТ ЧАСТЕЙ И АГРЕГАТОВ ...

6Е-18

Угол наклона рулевой колонки …

6Е-18

ОСНОВНОЕ ОПИСАНИЕ И
РАБОТА СИСТЕМЫ ………………...

6Е-19

Рулевое колесо и колонка ………

6Е-19

Сигнализатор ключа ……………..

6Е-19





ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА



СПЕЦИФИКАЦИЯ МОМЕНТОВ ЗАТЯЖЕК



НАИМЕНОВАНИЕ

Нм

Срезные болты корпуса замка зажигания

11

Стопорный винт замка зажигания 2.5
Верхние болты рулевой колонки 22
Нижние гайки рулевой колонки 22
Универсальный стяжной болт промежуточного вала

25

Винты крышки рулевого колеса 4.5
Гайки рулевого колеса

38

Стопорный винт датчика вращения рулевого колеса 2
Винты крепления корпуса подставки

16

Винты корпуса включателя поворотного сигнала 3
Винты крышки панели верхний и нижний рулевой колонки 2.5



6Е – 2  РУЛЕВОЕ  КОЛЕСО  И  РУЛЕВАЯ  КОЛОНКА

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ



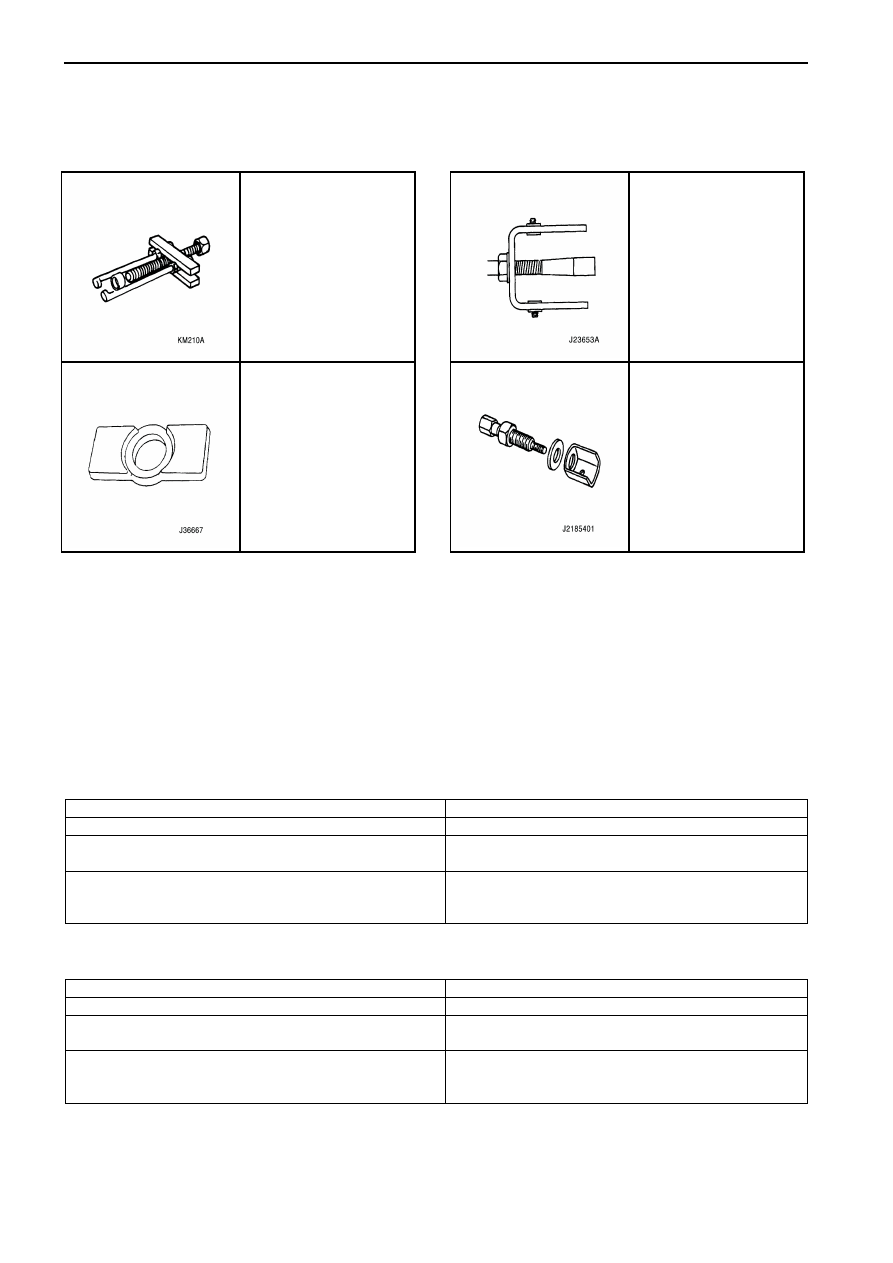

ТАБЛИЦА СПЕЦИАЛЬНЫХ ИНСТРУМЕНТОВ



ДИАГНОСТИКА

ДИАГНОСТИКА РУЛЕВОЙ КОЛОНКИ

Система замка

Система замка не отпирается

Проверка

Действия

Проверьте цилиндр замка на повреждение.

Замените цилиндр замка.

Проверьте включатель зажигания на отсутствие
свободного движения.

Смажьте включатель зажигание.

Проверьте корпус рулевой колонки на соединение
или повреждение.

Снимите вал рулевого управления и очистите
корпус рулевой колонки. При необходимости
замените корпус рулевой колонки.

Система замка не запирается

Проверка

Действия

Проверьте цилиндр замка на повреждения.

Замените цилиндр замка.

Проверьте включатель зажигание на отсутствие
свободного движения.

Смажьте включатель зажигания.

Проверьте корпус рулевой колонки на соединение
или повреждение.

Снимите вал рулевого управления и очистите
корпус рулевой колонки. При необходимости
замените корпус рулевой колонки.

KM-210-А

Съемник

Рулевого колеса









J-36667

Держатель стопорной

пластины



J-23653-А

Уплотнитель стопорной

пластины









J-21854-10

Инструмент дла снятия

пальца





РУЛЕВОЕ  КОЛЕСО  И  РУЛЕВАЯ  КОЛОНКА    6Е – 3

Большое усилие на замок

Проверка

Действия

Проверьте цилиндр замка на повреждение.

Замените цилиндр замка.

Проверьте включатель зажигания на отсутствие
свободного движения.

Смажьте включатель зажигания.

Проверьте на чрезмерное несовпадение
крепления с кожухом.

Выровняйте кожух с креплением. При
необходимости замените кожух.

Проверьте на изогнутость кронштейна крепления
включателя зажигания.

Замените кронштейн крепления включателя
зажигания.

Ключ не может быть снят с положения "замок (В)"

Проверка

Действия

Проверьте на правильность сборки включателя
замка зажигания.

Повторно соберите включатель зажигания.

Проверьте на повреждение цилиндра замка.

Замените цилиндр замка.

Рулевая колонка

Шум в рулевой колонке

Проверка

Действия

Проверьте на надлежащую установку рулевого
механизма к рулевой колонке.

Затяните соединения вала рулевого управления
стяжными болтами.
 При необходимости замените вал рулевого
управления.

Проверьте подшипники  вала рулевого управления
на износ или повреждение.

Замените подшипники вала рулевого
управления.

Проверьте на отсутствие смазки в шарнирах.

Смажьте шарниры.

Проверьте на отсутствие смазки в рулевом вале.

Смажьте подшипник рулевого вала.

Проверьте на надлежащее размещение
стопорного кольца вала.

Отрегулируйте размещение стопорного кольца
вала.

Большое усилие на рулевое колесо

Проверка

Действия

Проверьте подшипники  вала рулевого управления
на износ или повреждение.

Замените подшипники вала рулевого
управления.

Проверьте на ненадлежащую установку или
деформацию пыльника.

Замените пыльник.

Проверьте на повреждение верхние и нижние
подшипники.

Замените верхние и нижние подшипники.

Проверьте на отсутствие свободного хода
универсального шарнира вала рулевого
управления.

Смажьте универсальный шарнир вала рулевого
управления.
 При необходимости замените вал рулевого
управления.

Зазор в рулевой колонке

Проверка

Действия

Проверьте на ненадлежащую установку гаек
крепления кронштейна рулевой колонки.

Затяните гайки крепления кронштейна рулевой
колонки.

Проверьте на сломанные сварные соединения на
кожухе рулевой колонки.

Замените кожух рулевой колонки.

Проверьте на ослабление опорных болтов рулевой
колонки с кожухом.

Затяните опорные болты.
