6С – 6  РУЛЕВОЙ  МЕХАНИЗМ  С  ГИДРОУСИЛИТЕЛЕМ

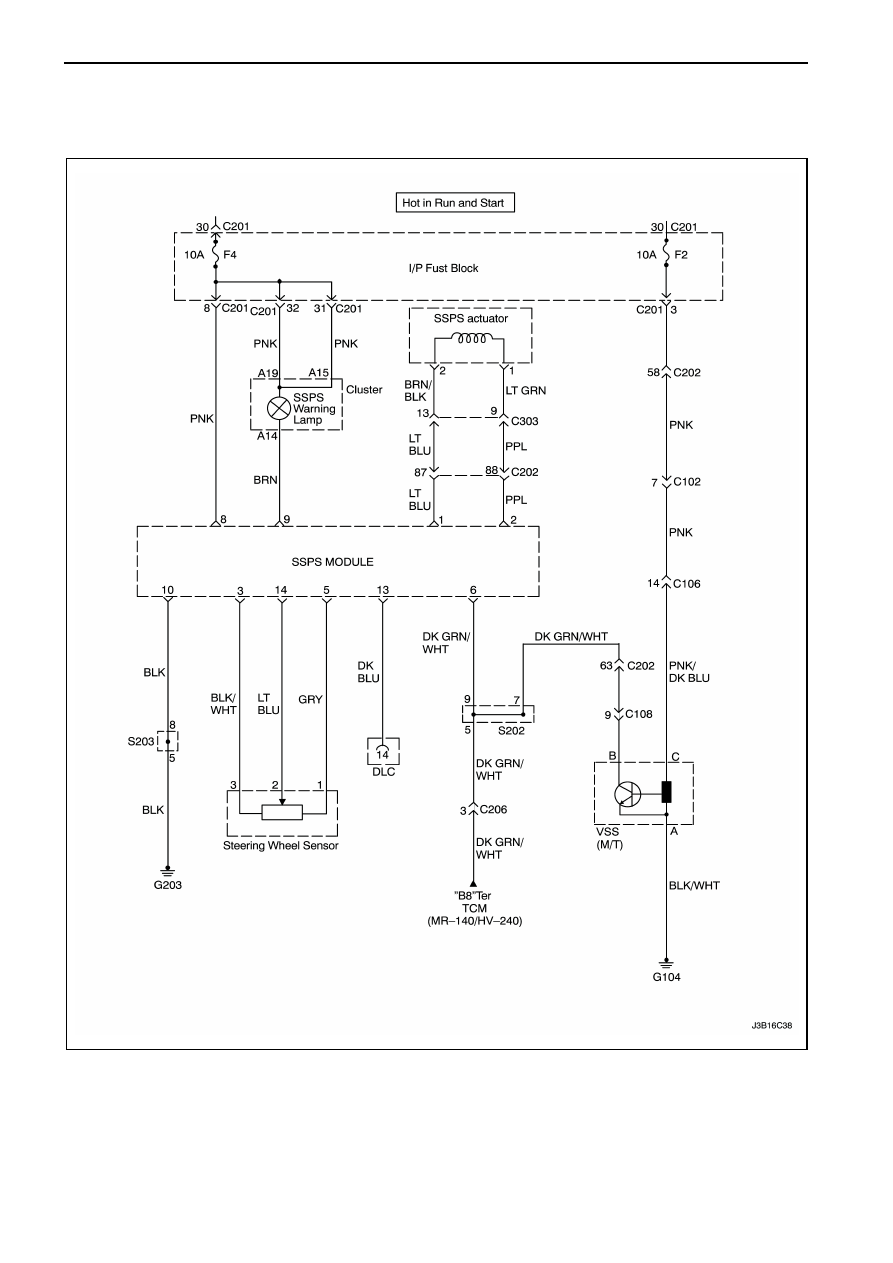

СИСТЕМА ИЗМЕНЕНИЯ УСИЛИЯ НА РУЛЕВОЕ КОЛЕСО С

ИЗМЕНЕНИЕМ СКОРОСТИ АВТОМОБИЛЯ





РУЛЕВОЙ  МЕХАНИЗМ  С  ГИДРОУСИЛИТЕЛЕМ    6С – 7

РАБОТА С ПОЛНЫМ УЧАСТИЕМ СИСТЕМЫ ИЗМЕНЕНИЯ УСИЛИЯ

НА РУЛЕВОЕ КОЛЕСО С ИЗМЕНЕНИЕМ СКОРОСТИ АВТОМОБИЛЯ

ЗА ПЕРИОД РАБОТЫ

Шаг

Действие

Величина

Да

Нет

1

Выполните

начальную

проверку

системы

гидроусилителя рулевого управления.
Функционирует ли система?

-

Смотрите

Шаг 2

Смотрите

раздел 6А
"Система

гидроусили

теля

рулевого

управления"

2

Проверьте спидометр.
Не функционирует ли спидометр.

-

Смотрите

раздел 5

"Коробка

передач "

Смотрите

Шаг 3

3

Проверьте диагностические коды неисправности
в электронном блоке управления (ЭБУ).
Установился ли 24 коды.

-

Смотрите

раздел 1F

"Управления

двигателе"

Смотрите

Шаг 4

4

1.  Включите зажигания.
2.  Отсоедините

электрический

разъем

электронной

управляемой

дроссели

соленного  привода  насоса  гидроусилителя
руля.

3.  Зондируйте

вольтметром

клемму

1

электрического

разъема

электронной

управляемой дроссели (ЭУД).

Показывает

ли

вольтметр

установленную

величину?

-

Смотрите

Шаг 6

Смотрите

Шаг 5

5

Произведите  ремонт  обрыва  или  замыкание    в
проводе  между  клеммой  1  электрического
разъема  электронной  управляемой  дроссели
(ЭУД)  привода  соленоида  и  клеммы 2 на
разъеме  блока  управления  системы  изменения
усилия  на  рулевое  колесо  с  изменением
скорости автомобиля (ИУРКИС).
Завершено ли ремонт?

-

Система в

порядке

-

6

1.  Снимите

электронный

управляемый

дроссель  (ЭУД)  соленого  привода  от  насоса
гидроусилителя руля.

2.  Поверните  верхнюю  часть  привода  вниз для

расположение стержня.

3.  Приведите в действие  привод, подсоединив

к напряжению аккумуляторной батареи.

Слышен ли  щелчок привода при подсоединении
напряжения?

-

Смотрите

Шаг 8

Смотрите

Шаг 6

7

Замените ЭУД соленого привода.
Завершено ли ремонт?

-

Система в

порядке

-

8

1.  Выключите зажигание.
2.  Снимите

блок

управления

системы

изменения  усилия  на  рулевое  колесо  с
изменением  скорости  автомобиля  (ИУРКИС)
с кронштейна.

3.  Отсоедините  разъем  блока  управления

ИУРКИС.

4.  Подсоедините тестовую лампочку от клеммы

8  на  разъем  блока  управления  ИУРКИС  к
массе.

5.  Включите зажигание.
Горит ли тестовая лампочка?

-

Смотрите

Шаг 14

Смотрите

Шаг 9

6С – 8  РУЛЕВОЙ  МЕХАНИЗМ  С  ГИДРОУСИЛИТЕЛЕМ

Шаг

Действие

Величина

Да

Нет



9

Проверьте предохранитель катушки зажигания.
Перегорел

ли

предохранитель

катушки

зажигание?

-

Смотрите

Шаг 10

Смотрите

Шаг 11

10

Замените предохранитель катушки зажигание.
Завершено ли ремонт?

-

Система в

порядке

-

11

Проверьте на обрывы или замыкание  в проводе
между  клеммой 8 разъема  блока  управления  и
блоком

предохранителей

на

панели

инструментов.
Неисправный ли разъем?

-

Смотрите

Шаг 12

Смотрите

Шаг 13

12

Произведите  ремонт  обрыва  или  замыкание    в
проводе  между  клеммой 8 разъема  блока
управления

(ИУРКИС)

и

блоком

предохранителей на панели инструментов.
Завершено ли ремонт?

-

Система в

порядке

-

13

Произведите

ремонт

провода

питания

напряжением к предохранителю зажигания F2.
Завершен ли ремонт?

-

Система в

порядке

-

14

1.  Выключите зажигание.
2.  Подсоедините тестовую лампочку от клеммы

10  в  разъеме  блока  управления  ИУРКИС  к
положительной клемме АКБ.

-

Смотрите

Шаг 16

Смотрите

Шаг 15

15

Произведите  ремонт  обрыва  или  замыкания
между  клеммой  10  разъема  блока  управления
(ИУРКИС) и массой G203.
Завершено ли ремонт?

-

Система в

порядке

-

16

Проверьте на обрыв положительную клемму АКБ
или  замыкание  в  проводе  между  клеммой  1
разъема блока управления (ИУРКИС) и клеммой
B  электрического  разъема  ЭУД  привода
соленоида.
Неисправный ли разъем?

-

Смотрите

Шаг 17

Смотрите

Шаг 18

17

Произведите  ремонт  обрыва  положительной
клеммы  АКБ  или  замыкание  в  проводе  между
клеммой 1 разъема блока управления (ИУРКИС)
и  клеммой 2 электрического  разъема  ЭУД
привода соленоида.
Завершено ли ремонт?

-

Система в

порядке

-

18

1.  Отсоедините

датчик

вращения

колеса

рулевого управления.

2.  Включите зажигание.
3.  Проверьте  на  обрыв,  на  замыкание  массы,

на  замыкание  положительной  клеммы  АКБ
или на плохой контакт клемм между клеммой
5  разъема  блока  управления  (ИУРКИС)  и
клемму 1 разъема датчика вращения  колеса
рулевого управления.

Неисправный ли разъем?

-

Смотрите

Шаг 19

Смотрите

Шаг 20

19

Произведите  ремонт  обрыва,  замыкание  на
массу,  замыкание  положительной  клеммы  АКБ
или  плохой  контакт  клемм  между  клеммой  5
разъема блока управления (ИУРКИС) и клеммой
1  разъема  датчика  вращения  колеса  рулевого
управления.
Завершено ли ремонт?

-

Система в

порядке

-

20

Проверьте  на  обрыв  между  клеммой 3 разъема
блока  управления  (ИУРКИС)  и  клеммой  3
разъема  датчика  вращения  колеса  рулевого
управления.
Неисправный ли разъем?

-

Смотрите

Шаг 21

Смотрите

Шаг 22



РУЛЕВОЙ  МЕХАНИЗМ  С  ГИДРОУСИЛИТЕЛЕМ    6С – 9

Шаг

Действие

Величина

Да

Нет



21

Произведите  ремонт  обрыва  между  клеммой  3
разъема блока управления (ИУРКИС) и клеммой
3 разъема датчика вращения рулевого колеса.
Завершен ли ремонт?

-

Система в

порядке

-

22

Проверьте  на  обрыв,  замыкание  по  массу,
замыкание  на  положительную  клемму  АКБ  или
плохой  контакт  клемм  между  клеммой  14
разъема блока управления (ИУРКИС) и клемму 2
разъема  датчика  вращения  колеса  рулевого
управления.
Неисправный ли разъем?

-

Смотрите

Шаг 23

Смотрите

Шаг 24

23

Произведите  ремонт  обрыва,  замыкание  на
массу,  замыкание  положительную  клемму  АКБ
или  плохой  контакт  клемм  между  клеммой  14
разъема блока управления (ИУРКИС) и клемму 2
разъема  датчика  вращения  колеса  рулевого
управления.
Завершен ли ремонт?

-

Система в

порядке

-

24

1.  Выключите зажигания.
2.  Соедините блок управления (ИУРКИС).
3.  Соедините датчик вращения рулевого

колеса.

4.  Включите зажигания.
5.  Зондируйте провод вольтметром от клеммы

5 разъема блока управлений к массе.

6.  Вращайте колесо рулевого управления

быстро в обе стороны.

Показывает

ли

вольтметр

увеличение

и

уменьшение от установленной величины?

˜  30 V

Смотрите

Шаг 25

Смотрите

Шаг 26

25

Замените блок управления (ИУРКИС).
Завершен ли ремонт?

-

Система в

порядке

-

26

Замените  датчик  вращения  колеса  рулевого
управления.
Завершен ли ремонт?

-

Система в

порядке

-

РАБОТА С УМЕНЬШЕННЫМ УЧАСТИЕМ СИСТЕМЫ ИЗМЕНЕНИЯ

УСИЛИЯ НА РУЛЕВОЕ КОЛЕСО С ИЗМЕНЕНИЕМ СКОРОСТИ

АВТОМОБИЛЯ ЗА ПЕРИОД РАБОТЫ

Шаг

Действие

Величина

Да

Нет

1

Проверьте спидометр.
Не функционирует ли спидометр?

-

Смотрите

раздел 5

"Коробка
передач"

Смотрите

Шаг 2

2

Отсоедините  ЭУД  привода  соленоида  насоса
гидроусилителя рулевого управления.
Присутствуют ли еще признаки неисправности?

-

Смотрите

раздел 6А
"Система

гидроусили

теля

рулевого

управления"

Смотрите

Шаг 3

3

Замените  блок  управления  системы  изменения
усилия  на  рулевое  колесо  с  изменением
скорости автомобиля (ИУРКИС).
Завершен ли ремонт?

-

Система в

порядке

-
