6С – 2  РУЛЕВОЙ  МЕХАНИЗМ  С  ГИДРОУСИЛИТЕЛЕМ

СПЕЦИФИКАЦИЯ МОМЕНТОВ ЗАТЯЖЕК

НАИМЕНОВАНИЕ

Нм

Регулировочная пробка

12

Стопорная гайка регулировочной пробки

75

Болты кронштейна крепления блока управления

7

Гайки стопорного кольца удерживающие уплотнитель на перегородке

7

Штуцер трубки гидросистемы на конце цилиндра

28

Штуцер трубки гидросистемы на конце клапана

18

Внутренняя рулевая тяга

100

Стяжные болты промежуточного вала

25

Регулировочная гайка вешней рулевой тяги

64

Гайки внешней рулевой тяги

50

Контргайка шестерни

30

Предварительный натяг шестерни

1

Внешние и внутренние трубки нагнетания механизма рулевого управления

28

Установка болтов и гайки кронштейна крепления механизм рулевого управления

60

Болт крепления центрального кронштейна коробки передач к двигателю

80

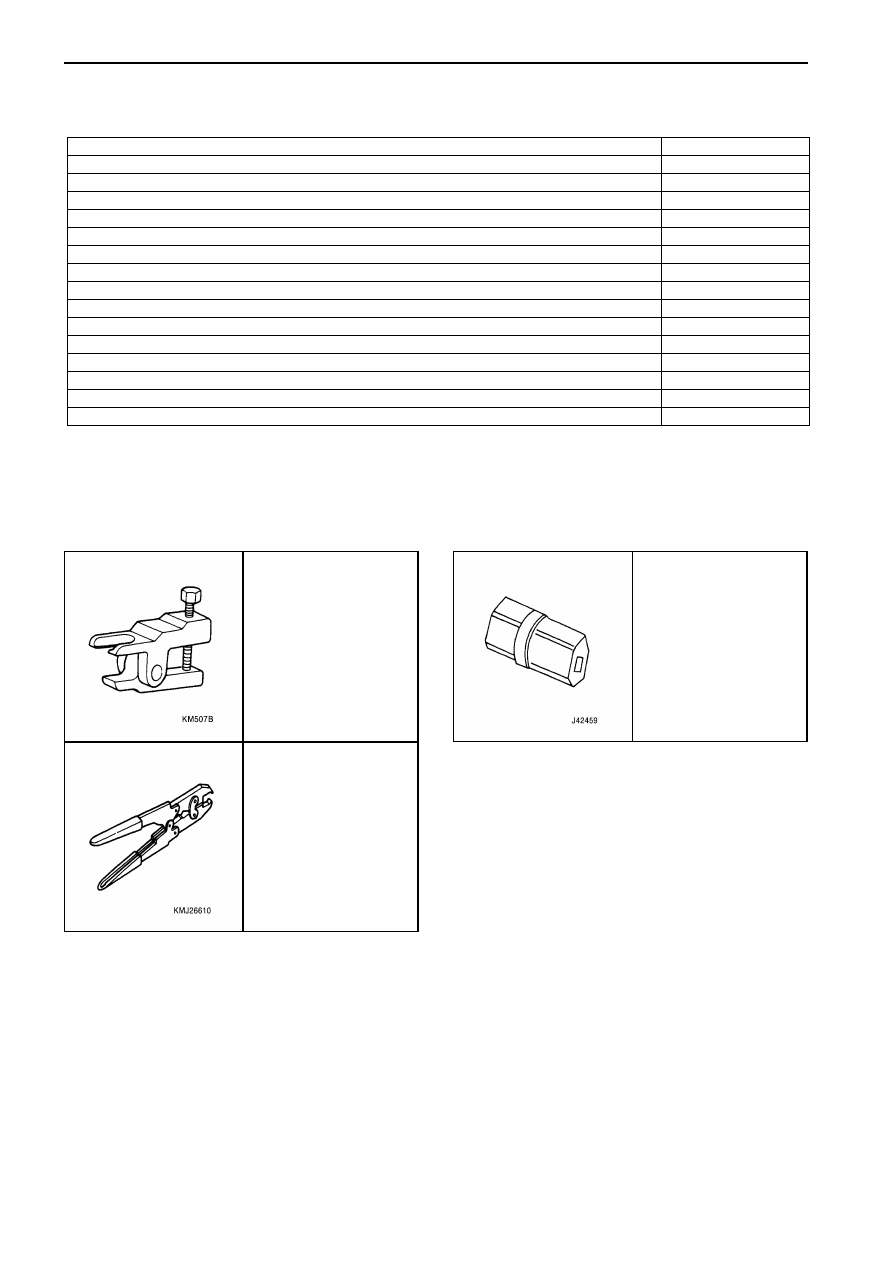

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

ТАБЛИЦА СПЕЦИАЛЬНЫХ ИНСТРУМЕНТОВ

KM-507-B

Съемник

шарового шарнира



J-42459

Ключ для сёъма

калпака пружины

направляющей рейки

КМ-J-26610

Монтажник





РУЛЕВОЙ  МЕХАНИЗМ  С  ГИДРОУСИЛИТЕЛЕМ    6С – 3

ДИАГНОСТИКА

РЕЕЧНО-ШЕСТЕРНОЙ РУЛЕВОЙ МЕХАНИЗМ С УСИЛИТЕЛЕМ

Свистящий шум

Проверка

Действия

Проверка ослабление соединяющихся шарниров
промежуточного вала.

Закрутите шарниры промежуточного вала.

Проверьте надлежащее соединение шлангов
гидроусилителя рулевого управления с другими
компонентами.

Удостоверьтесь в правильном размещении
шлангов гидроусилителя рулевого управления в
зажимах.

Дребезжащий шум в рулевом управлении

Проверка

Действия

Проверьте надлежащее соприкосновение шлангов
гидроусилителя рулевого управления с кузовом.

Удостоверьтесь в правильном размещении
шлангов гидроусилителя рулевого управления в
зажимах.

Проверьте на недостаточную смазку механизма
рулевого управления

Смажьте рулевой механизм

Проверьте ошибочно установленные  крепление
механизма рулевого управления.

Затяните болты кронштейна крепления рулевого
механизма.

Проверьте ошибочно установленные внешние
рулевые тяги.

Затяните шарниры рулевых тяг и при
необходимости замените внешнею рулевую
тягу.

Трудный возврат колес в прямолинейное направление

Проверка

Действия

Проверьте надлежащее соприкосновение рулевого
колеса с креплением поворотного сигнала.

Отрегулируйте крепление поворотного сигнала.

Проверьте соединение или ослабление шарниров
промежуточного вала.

Замените промежуточный вал.

Проверьте насос гидроусилителя рулевого
управления на застревание и ненадлежащее
выравнивание клапана контроля потоком.

Замените насос гидроусилителя рулевого
управления.

Проверьте регулировки установки колес.

Выроните колеса.

Проверьте подшипники колеса на износ или
повреждения.

Замените подшипники колеса.

Проверьте ненадлежащие установки шарнира
промежуточного вала.

Отрегулируйте промежуточный вал между
механизмом рулевого управления и рулевой
колонкой. При необходимости замените
промежуточный вал.

Проверьте ненадлежащее соединение или
ослабление внешних рулевых тяг и шаровых
шарниров.

Затяните внешние рулевые тяги и шаровые
шарниры. При необходимости замените
рулевые тяги и шаровые шарниры.

Проверьте регулировку механизма рулевого
управления

Выполните проверку на прямолинейность
направление движение.

Проверьте вал рулевой колонки на истирание.

Замените уплотнитель перегородки.

Проверьте вал рулевого управления на износ в
соединений.

Замените подшипники вала рулевой колонки.

Мгновенное увеличение эффективности при быстром проворачивании колеса

Проверка

Действия

Проверьте на внутренние утечки насоса
гидроусилителя рулевого управление.

Замените насос гидроусилителя рулевого
управления.

Проверьте  шланг на повреждение или сужение.

Замените шланги и/или трубки гидроусилителя
рулевого управления.

Проверьте уровень жидкости гидроусилителя
рулевого управления.

Залейте жидкость гидроусилителя рулевого
управления в бачок.

Проверьте насос гидроусилителя рулевого
управления на застревание и ненадлежащее
работу клапана контроля потоком.

Замените насос гидроусилителя рулевого
управления.

6С – 4  РУЛЕВОЙ  МЕХАНИЗМ  С  ГИДРОУСИЛИТЕЛЕМ

Неравномерные (импульсные) или толчки в рулевом
управления при повороте с включенным двигателем

Проверка

Действия

Проверьте на недостаточность давление насоса
гидроусилителя рулевого управление.

Замените насос гидроусилителя рулевого
управления.

Проверьте на застревание и ненадлежащей
работы клапана управления потоком насоса
гидроусилителя руля.

Замените насос гидроусилителя рулевого
управления.

Проверьте на проскальзывание приводного ремня
насоса гидроусилителя руля.

Натяните приводной ремень гидроусилителя
рулевого управления.

Проверьте загрязнение воздухом системы
рулевого управления.

Продуйте систему рулевого управления.

Вибрация рулевого управления на низкой

скорости или ослабление рулевого управления

Проверка

Действия

Проверьте загрязнение воздухом системы
рулевого управления.

Продуйте систему рулевого управления.

Проверьте на не натянутость приводного ремня
насоса гидроусилителя руля.

Натяните приводной ремень гидроусилителя
рулевого управления.

Чрезмерная отдача на рулевое колесо или ослабление рулевого управления

Проверка

Действия

Проверьте на загрязнение систему рулевого
управления.

Продуйте систему рулевого управления.

Проверьте подшипники колеса на износ или
повреждение.

Замените подшипники колеса.

Проверьте ошибочно установленные  крепление
механизма рулевого управления.

Затяните болты кронштейна крепления рулевого
механизма.

Проверьте ненадлежащие установки шарнира
промежуточного вала.

Отрегулируйте промежуточный вал между
механизмом рулевого управления и рулевой
колонки. При необходимости замените
промежуточный вал.

Проверьте ослабление внешних рулевых тяг и
шаровых шарниров.

Затяните внешние рулевые тяги и шаровые
шарниры. При необходимости замените
рулевые тяги и шаровые шарниры.

Трудное управление или отсутствие помощи (только во время парковки)

Проверка

Действия

Проверьте промежуточный вал  между
механизмом рулевого управления и рулевой
колонкой. Проверьте соединительный фланец.

Отрегулируйте соединительный фланец
рулевого управления в механизме рулевого
управления и рулевой колонки. При
необходимости замените соединительный
фланец.

Проверьте на застревание и ненадлежащую
работу клапана управления потоком в насосе
гидроусилителя руля.

Замените насос гидроусилителя рулевого
управления.

Проверьте на недостаточное давление насоса
гидроусилителя рулевого управление.

Замените насос гидроусилителя рулевого
управления.

Проверьте на внутреннюю утечку в насосе
гидроусилителя рулевого управления.

Замените насос гидроусилителя рулевого
управления.

Проверьте ослабление или износ промежуточного
вала.

Затяните  промежуточный вал. При
необходимости замените промежуточный вал.

Проверьте натяг приводного ремня насоса
гидроусилителя руля.

Натяните приводной ремень гидроусилителя
руля.



РУЛЕВОЙ  МЕХАНИЗМ  С  ГИДРОУСИЛИТЕЛЕМ    6С – 5

СТЕНДОВОЕ ИСПЫТАНИЕ
РЕЕЧНО-ШЕСТЕРНОГО
РУЛЕВОЙ МЕХАНИЗМА С
ГИДРОУСИЛИТЕЛЕМ

Процедура

снятия,

настройки

(установки) и проверки

Примечание:  Проверка  давления  или  потока
могут быть проведены используя эти установки.
1.  Отсоедините  и  снимите  механизм  рулевого

управления. Смотрите на "Реечный рулевой
механизм с усилителем" в этом разделе.

2.  Расположите

механизм

рулевого

управления на верстак рядом автомобилем.

3.  Отсоедините  линию  давления  в  том  месте,

где  подсоединены  шланги  к  трубкам.
Вытяните  линию  давления,  чтобы  дотянуть
до рулевого механизма на верстаке.

4.  Отсоедините  линию  возврата  от  бачка

гидроусилителя

рулевого

управления.

Вытяните  линию  возврата,  чтобы  дотянуть
до рулевого механизма в верстаке.

5.  Соедините  трубки  рулевого  управления  с

механизмом рулевого управления.

6.  Запустите двигатель и дайте проработать на

холостых оборотах 10 секунд.

7.  Проверьте

уровень

жидкости

гидроусилителя  руля.  Смотрите  на  раздел
6А  "Система  гидроусилителя  рулевого
управления".

8.  Запустите  двигатель  и  вращайте  рейку  и

шестерню  до  упора  в  обе  стороны.
Удерживайте в обеих сторон по 5 секунд.

9.  Внимательно  осмотрите  все  возможные

места  утечки.  Смотрите  на  раздел  6А
"Система

гидроусилителя

рулевого

управления".

Процедура установки

1.  Заглушите двигатель
2.  Отсоедините трубки гидроусилителя руля от

механизма рулевого управления.

3.  Снимите  оттянутые  шланги  и  повторно

соедините  линию  давления  и  линию
возврата.

4.  Установите  и  соедините  механизм  рулевого

управления с гидроусилителем. Смотрите на
"Рулевой механизм в сборе" в этом разделе.

5.  Запустите двигатель и дайте проработать на

холостых оборотах  10 секунд.

6.  Проверьте

уровень

жидкости

гидроусилителя

рулевого

управления.

Смотрите

раздел

6А

"Система

гидроусилителя рулевого управления".
