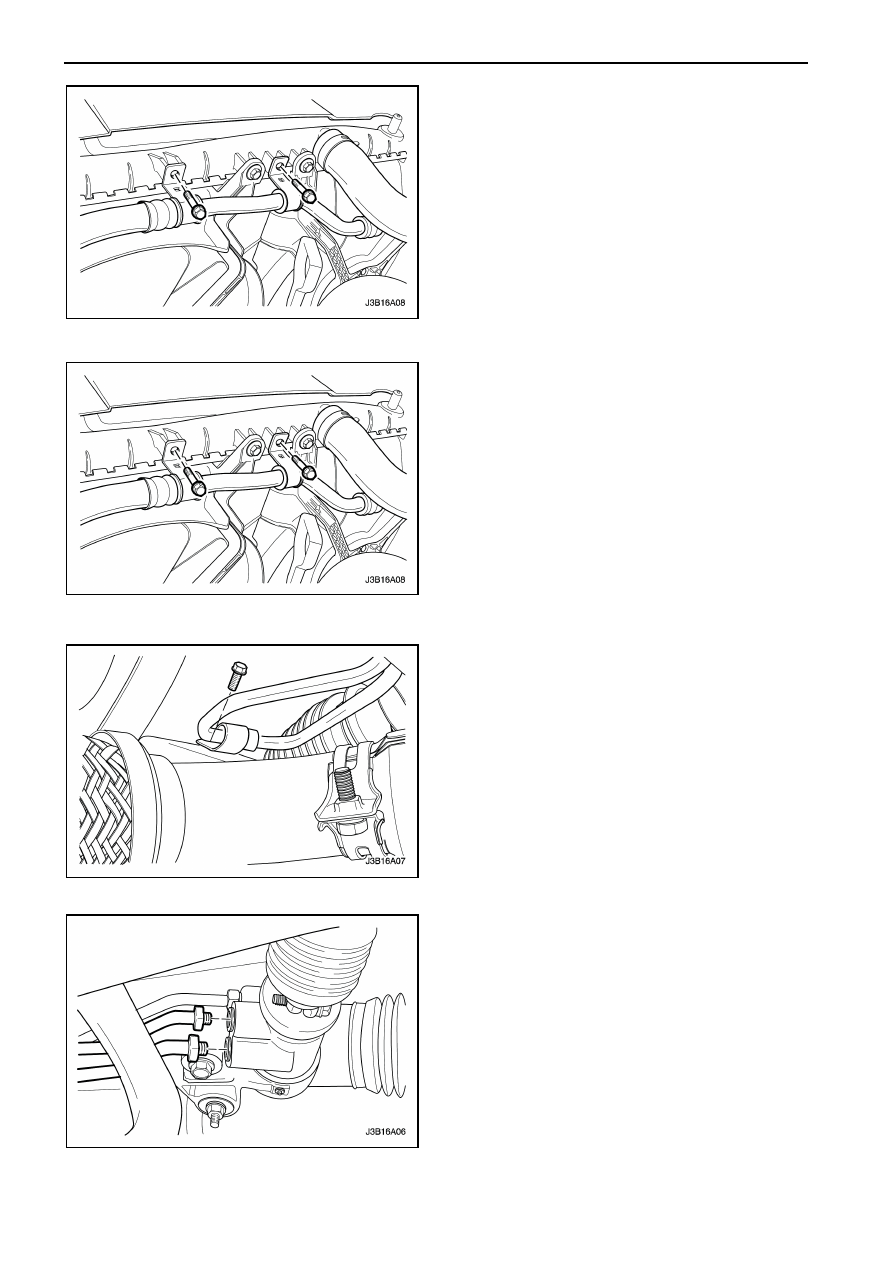

6А – 6  СИСТЕМА  ГИДРОУСИЛИТЕЛЯ  РУЛЕВОГО  УПРАВЛЕНИЯ

9.  Открутите  болты  с  двух  кронштейнов  на

радиаторе.

10.  Снимите все шланги и трубки с автомобиля.
11.  Спустите автомобиль.













Процедура установки


1.  Расположите  линию  давления  от  насоса

гидроусилителя

рулевого

управления

к

рулевому механизму с гидроусилителем.

2.  Поднимите

и

закрепите

автомобиль

надлежащим образом.

3.  Расположите  трубку  возврата  от  бачка

жидкости

к

рулевому

механизму

с

гидроусилителем.

4.  Закрутите два болта на радиаторе.

Затяжка



Затяните  болты  хомутов  трубки  возврата
моментом   8 Нм.



5.  Установите  трубку возврата внутрь хомута  на

поперечной балке.

Затяжка



Затяните  болт  хомута  трубки  возврата
моментом   8 Нм.












6.  Соедините  трубку  возврата  с  выпускным

отверстием

гидроусилителя

рулевого

управления.

Затяжка



Затяните  штуцер    трубки  возврата  моментом
28 Нм.

7.  Соедините  линию  давления  с  впускным

отверстием

гидроусилителя

рулевого

управления.

Затяжка

Затяните  штуцер  линии  давления  моментом
28 Нм.

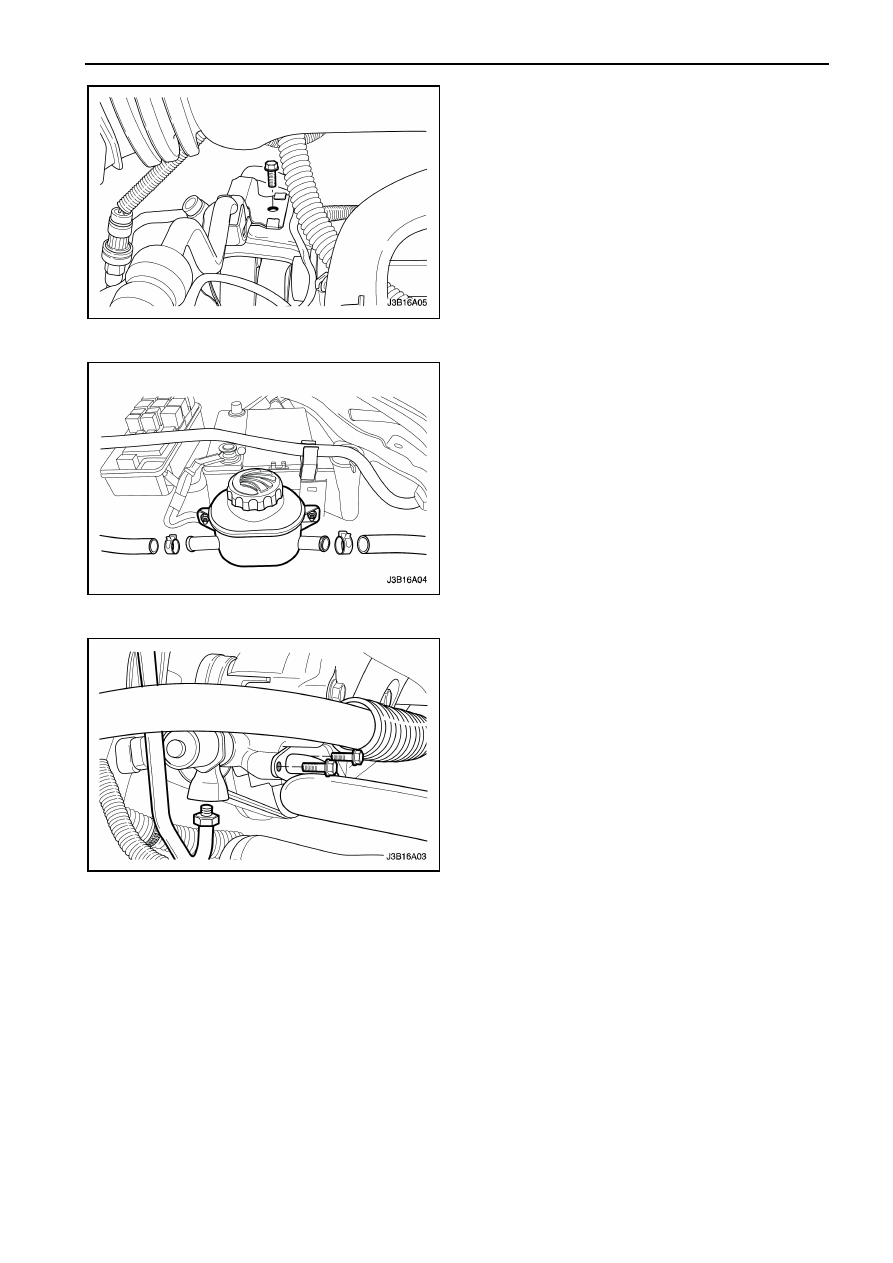

СИСТЕМА  ГИДРОУСИЛИТЕЛЯ  РУЛЕВОГО  УПРАВЛЕНИЯ    6А – 7

8.  Опустите автомобиль.
9.  Надежно закрепите линию давления  стяжным

хомутом, расположенным над генератором

Затяжка

Затяните  болт  стяжного  хомута  крепления
линии давления моментом   8 Нм.

10.  Соедините трубку возврата и заполните бачок

жидкостью.

11.  Подсоедините трубку линии давления и  шланг

подачи  к  соединениям  выпуску  и  впуску  на
насосе гидроусилителя рулевого управления.

Затяжка

Затяните  штуцер  линии  давления  моментом
28 Нм

Примечание : При  доливки  жидкости  или  ее
полной  замене,  всегда  используйте  жидкость  для
гидроусилителя  марки DEXRON

®

 - II или

DEXRON

®

 - III. Использование  неподходящей

жидкости  может  стать  причиной  повреждения
шлангов, сальников и утечки жидкости.
12.  Наполните бачок жидкостью гидроусилителя

рулевого управления.

13.  Проверьте на наличие утечки. Если имеется

утечка, устраните причину утечки и прокачайте
систему. Смотрите "Прокачка системы
гидроусилителя рулевого управления" в этом
разделе.

6А – 8  СИСТЕМА  ГИДРОУСИЛИТЕЛЯ  РУЛЕВОГО  УПРАВЛЕНИЯ

ОСНОВНОЕ ОПИСАНИЕ

И РАБОТА СИСТЕМЫ

СИСТЕМА ГИДРОУСИЛИТЕЛЯ
РУЛЕВОГО УПРАВЛЕНИЯ

Основное описание

Система  гидроусилителя  рулевого  управления
состоит

из

трех

компонентов:

насос

гидроусилителя рулевого управления, бачка для
жидкости  усилителя  рулевого  управления  и
рулевого  механизма,  состоящего  из  зубчатой
рейки  и  шестерни.  Насос  гидроусилителя
рулевого

управления

является

насосом

лопастного

типа,

обеспечивающий

гидравлическое  давления  для  системы  и
приводится  с  помощью  двигателя.  Он  приводит

в  действие  жидкость  в  бачке,  который  в  свою
очередь

соединен

с

механизмом

гидроусилителя  руля.  Клапан  уменьшения
давления,  расположенный  внутри  клапана
контроля  потоком  жидкости,  ограничивает
давление  насоса.  В    рулевом  механизме
имеется

вращательный

клапан

контроля,

который  направляет  жидкость,  идущую  от
насоса  гидроусилителя  рулевого  управления  к
одной  или  другой  стороне  поршня  зубчатой
рейки рулевого механизма. Поршень и зубчатая
рейка  составляют  одну  неотъемлемую  часть
рулевого  механизма.  Поршень  зубчатой  рейки
преобразовывает

давление

жидкости

в

линейную  силу,  которая  двигает  рейку  налево
или  направо.  Это  сила  затем  передается  через
рулевые  тяги  и  наконечники  рулевых  тяг  в
поворотные  кулаки,  которые  поворачивают
колеса.

РАЗДЕЛ 6В



НАСОС ГИДРОУСИЛИТЕЛЯ РУЛЯ



СОДЕРЖАНИЕ



ТЕХНИЧЕСКАЯ
ХАРАКТЕРИСТИКА …………………

6В-1

Основная техническая
характеристика .............................

6В-1

Спецификация моментов
затяжек ……………………………..

6В-1

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ .

6В-2

Таблица специальных
инструментов ………….……….....

6В-2

ДИАГНОСТИКА ………………………

6В-2

Диагностика  насоса
гидроусилителя рулевого
управления ……………………......

6В-2

ОБСЛУЖИВАНИЕ И РЕМОНТ …….

6В-3

ОБСЛУЖИВАНИЕ АВТОМОБИЛЯ ..

6В-3

Приводной ремень
дополнительного оборудования .

6В-3

Насос в сборе …..…………………

6В-4

РЕМОНТ ЧАСТЕЙ И АГРЕГАТОВ ...

6В-7

Насос …………..…………………...

6В-7

ОСНОВНОЕ ОПИСАНИЕ И
РАБОТА СИСТЕМЫ ………………...

6В-8

Насос  гидроусилителя  рулевого
управления ………………………...

6В-8








ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА



ОСНОВНАЯ ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА



НАИМЕНОВАНИЕ

ХАРАКТЕРИСТИКА

Смазочный материал

Жидкость гидроусилителя руля DEXRON

®

 - II или DEXRON

®

 - III.

Давления

- без электрона изменяющейся

дросселю

8330 кПа ~ 8820 кПа

- с электрона изменяющейся

дросселю

8500 кПа ~ 8960 кПа



СПЕЦИФИКАЦИЯ МОМЕНТОВ ЗАТЯЖЕК



НАИМЕНОВАНИЕ

Нм

Болты корпуса воздушного фильтра

6

Штуцер шланга линии давления 28
Болты крепления насоса гидроусилителя руля

25

Гайка крепления шкива насоса гидроусилителя руля

61

Правосторонние болты насоса гидроусилителя руля 35
