5С – 12  СЦЕПЛЕНИЕ

5.  Установите фиксирующий палец штока и шток.
6.  Установите блокирующий хомут.
7.  Прокачайте  систему.  Смотрите  "Прокачка"  в

этом разделе.

8.  Отрегулируйте  педаль  сцепления.  Смотрите

"Регулировка  педали  сцепления"  в  этом
разделе.

9.  Залей  тормозную  жидкость / жидкость

сцепления до необходимого уровня.









СООСНЫЙ ЦИЛИНДР
СЦЕПЛЕНИЯ



Процедура снятия

1.  Снимите  коробку  передач  (КП)  с  автомобиля.

Смотрите

Раздел

5В,

Пятискоростная

механическая коробка передач.

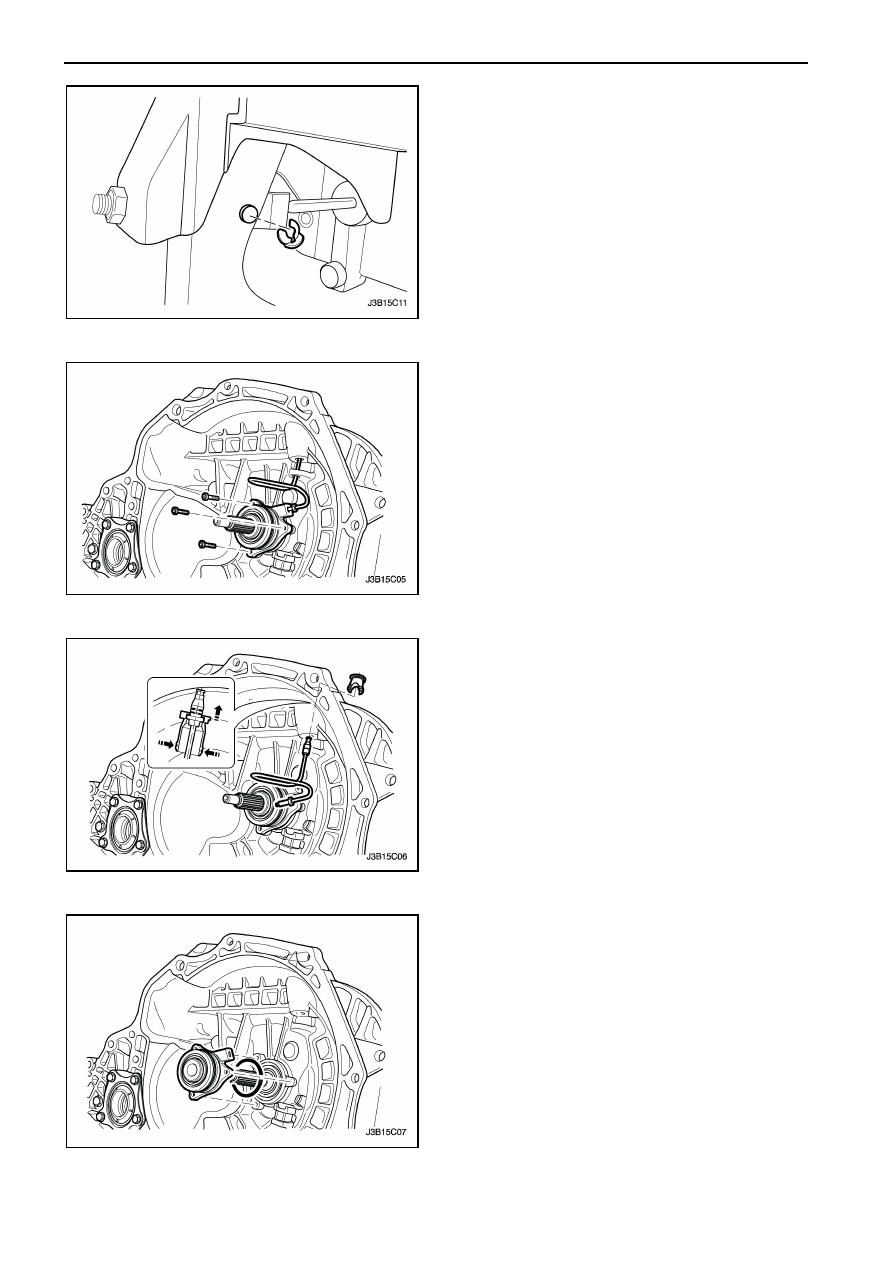

2.  Открутите  стяжные  болты  соосного  цилиндра

сцепления.

3.  Отсоедините  трубку  с  соосного  цилиндра

сцепления.





Примечание:  При  снятии  втулки,  не  применяйте
чрезмерное усилие.
4.  Снимите  втулку  с  трубки  соосного  цилиндра

сцепления в картере КП.

5.  Снимите трубку соосного цилиндра сцепления.











Примечание:  Для  снятия  или  установки  не
отделяйте  фиксирующую  пружину  масляного
сальника  с  боковой  стороны  соосного  цилиндра
сцепления.
6.  Снимите  уплотнительное  кольцо  и  соосный

цилиндр сцепления.





СЦЕПЛЕНИЕ    5С – 13

Процедура установки

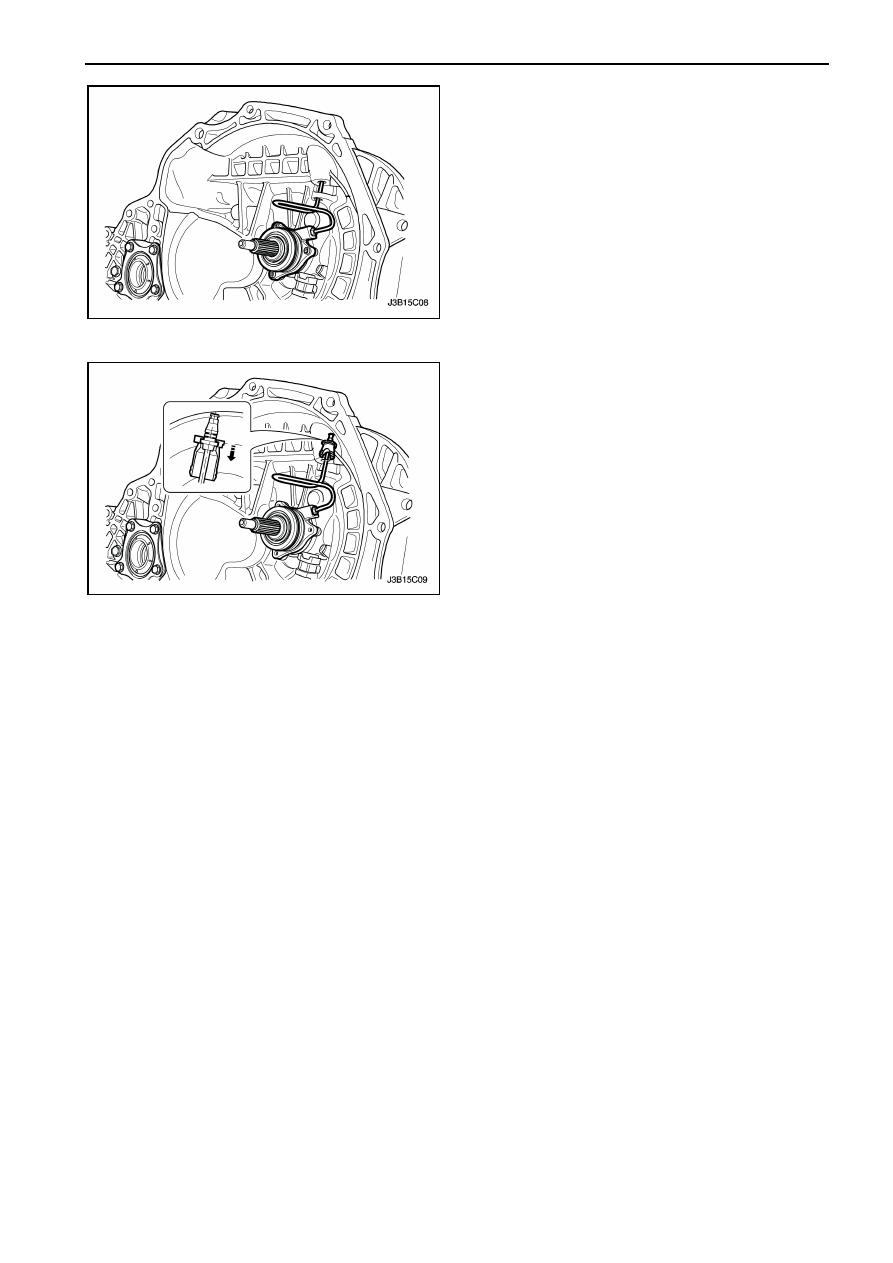

1.  Установите  соосный  цилиндр  сцепления  и

трубку.

2.  После  временное  установки  винта  трубки,

затяните  стяжные  болты  соосного  цилиндра
сцепления.

Затяжка

Затяните  стяжные  болты  соосного  цилиндра
сцепления моментом 7 Нм.

3.  Затяните винт трубки.

Затяжка

Затяните вин трубки моментом 15 Нм.





4.  Установите втулку на картере КП.
5.  Подсоедините трубку с втулкой.
6.  Установите  КП  на  автомобиле.  Смотрите

Раздел  5В,  Пятискоростная  механическая
коробка передач.

5С – 14  СЦЕПЛЕНИЕ

ОСНОВНОЕ ОПИСАНИЕ

И РАБОТА СИСТЕМ



ВЕДУЩИЕ ЭЛЕМЕНТЫ

Ведущие  элементы  состоят  из  двух  плоских
обработанных

шлифованных

поверхностей.

Один  из  них  задняя  поверхность  маховика
двигателя и другой – нажимной диск сцепления.
Нажимной  диск  сцепления  посажен  внутрь
стального  корпуса  и  закреплен  болтами  к
маховику.

ВЕДОМЫЕ ЭЛЕМЕНТЫ

Ведомым  элементом  является  диска  сцепления
со  ступицей  со  шлицами.  Ступица  со  шлицами
свободно скользит вдоль шлиц первичного вала

и  вращает  первичный  вал  посредством  этих
шлиц.
Ведущие и ведомые элементы контактируют под
действием  нажимной  силы  пружины.  Давление
возникает

из-за

пружины

диафрагмы

в

нажимном диске сцепления в сборе.

РАБОЧИЕ ЭЛЕМЕНТЫ

Система  разъединения  сцепления  состоит  из
педали

сцепления,

главного

цилиндра

сцепления и соосного цилиндра сцепления.
В  отличие  от  прежней  системы  разъединения
сцепления при помощи рычага и вилки, соосный
цилиндр сцепления непосредственно выполняет
разъединение

при

помощи

давления,

возникающего

при

нажатии

на

педаль

сцепления.



РАЗДЕЛ 6А

ГИДРОУСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ

СОДЕРЖАНИЕ

ТЕХНИЧЕСКАЯ
ХАРАКТЕРИСТИКА .........................

6A-1

Спецификация моментов
затяжек ……………………………..

6A-1

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ  .

6A-1

Таблица специальных
инструментов ………….……….....

6A-1

ДИАГНОСТИКА ………………….…..

6A-2

Проверка давления в системе
гидроусилителя рулевого
управления ………………………...

6A-2

Проверка на герметичность
гидроусилителя рулевого
управления …….…………………..

6A-2

ОБСЛУЖИВАНИЕ И РЕМОНТ ........

6A-3

ОБСЛУЖИВАНИЕ
АВТОМОБИЛЯ …………………….

6A-3

Выпуск воздуха из системы
рулевого гидроусилителя ……….

6A-3

Проверка и доливка жидкости ….

6A-3

Бачок жидкости ……………………

6A-4

Шланги и трубки …………………..

6A-4

ОСНОВНОЕ ОПИСАНИЕ И
РАБОТА СИСТЕМЫ ………………...

6A-8

Система гидроусилителя
рулевого управления ………….…

6A-8

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

СПЕЦИФИКАЦИЯ МОМЕНТОВ ЗАТЯЖЕК

НАИМЕНОВАНИЕ

Нм

Штуцер трубки давления насоса гидроусилителя

28

Болты хомута трубки возврата

8

Штуцеры трубки впуска и выпуска рулевого механизма

28

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

ТАБЛИЦА СПЕЦИАЛЬНЫХ ИНСТРУМЕНТОВ

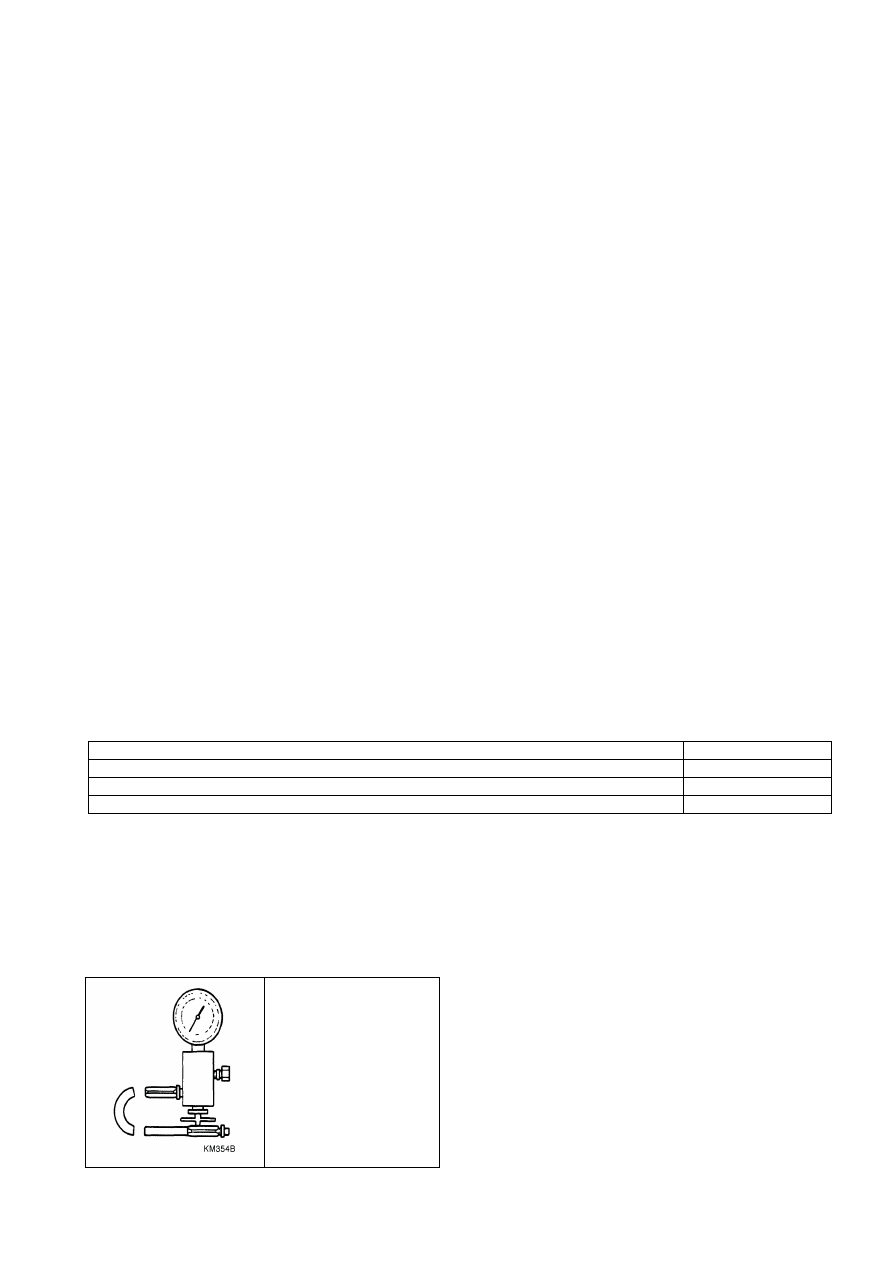

KM-354-D-B



Измеритель

давления
