5В – 60  ПЯТИ  СТУПЕНЧАТАЯ  МЕХАНИЧЕСКАЯ  КОРОБКА  ПЕРЕДАЧ

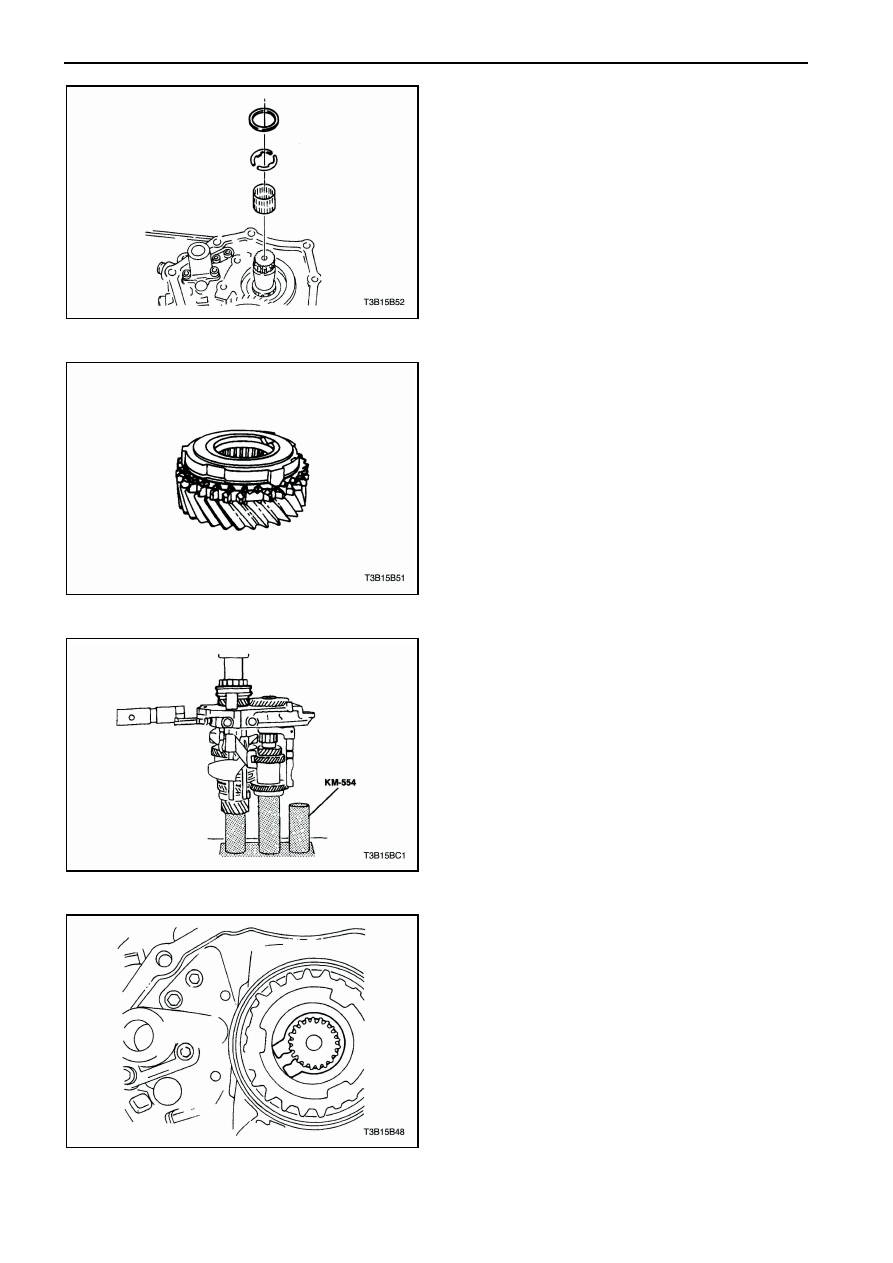

20.  Установите упорные шайбы, стопорное кольцо

и  игольчатый  подшипник  внутрь  ведомой
шестерни  пятой  передачи  промежуточного
вала в сборе.













21.  Установите  медное  кольцо синхронизатора на

ведомую

шестерню

пятой

передачи

промежуточного вала в сборе.














22.  Установите

ведомую

шестерню

промежуточного вала в сборе.

23.  Установите  синхронизатор  шестерни  пятой

передачи  и  муфту  синхронизатора,  используя
инструмент для установки КМ-554.












24.  Установите  упорное  кольцо,  удерживающий

ведомую  шестерню  промежуточного  вала  в
сборе.





ПЯТИ  СТУПЕНЧАТАЯ  МЕХАНИЧЕСКАЯ  КОРОБКА  ПЕРЕДАЧ    5В – 61

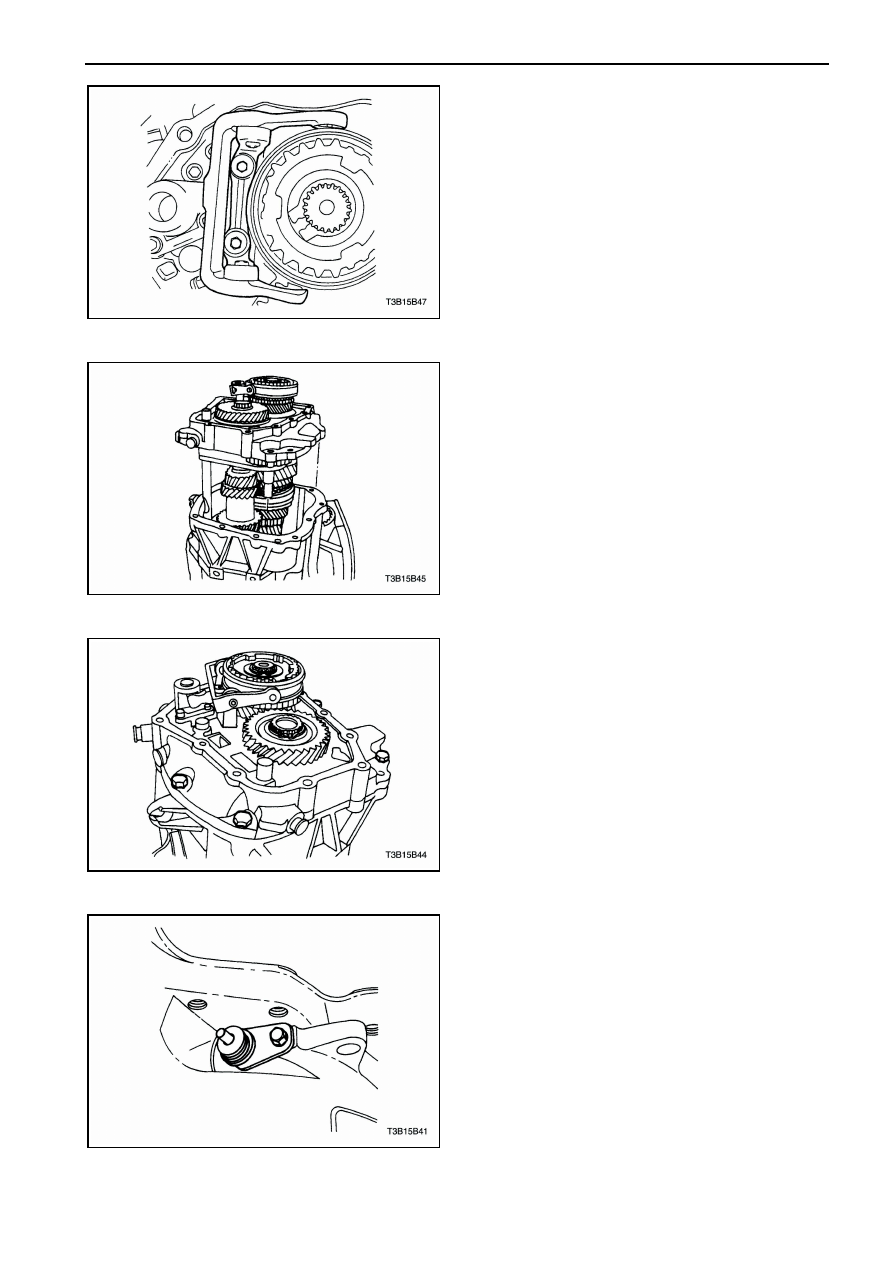

25.  Установите

вилку

переключения

пятой

передачи на корпусе подшипников и закрутите
болты.

Затяжка

Затяните  болты  вилки  переключения  пятой
передачи моментом 22 Нм.











26.  Снимите

корпус

подшипников

с

приспособления КМ-552.

27.  Переключите  коробку  передач  (КП)  на  вторую

передачу.

28.  Установите

корпус

подшипников

с

прикрепленными валами внутрь картера.











29.  Закрутите болты корпуса подшипников.

Затяжка

Затяните

болты

корпуса

подшипников

моментом 22 Нм.













30.  Установите  ведомую  шестерню  спидометра  и

закрутите стяжной болт крепления спидометра
внутри картера КП.

Затяжка

Затяните стяжной болт крепления спидометра
моментом 4 Нм.



5В – 62  ПЯТИ  СТУПЕНЧАТАЯ  МЕХАНИЧЕСКАЯ  КОРОБКА  ПЕРЕДАЧ

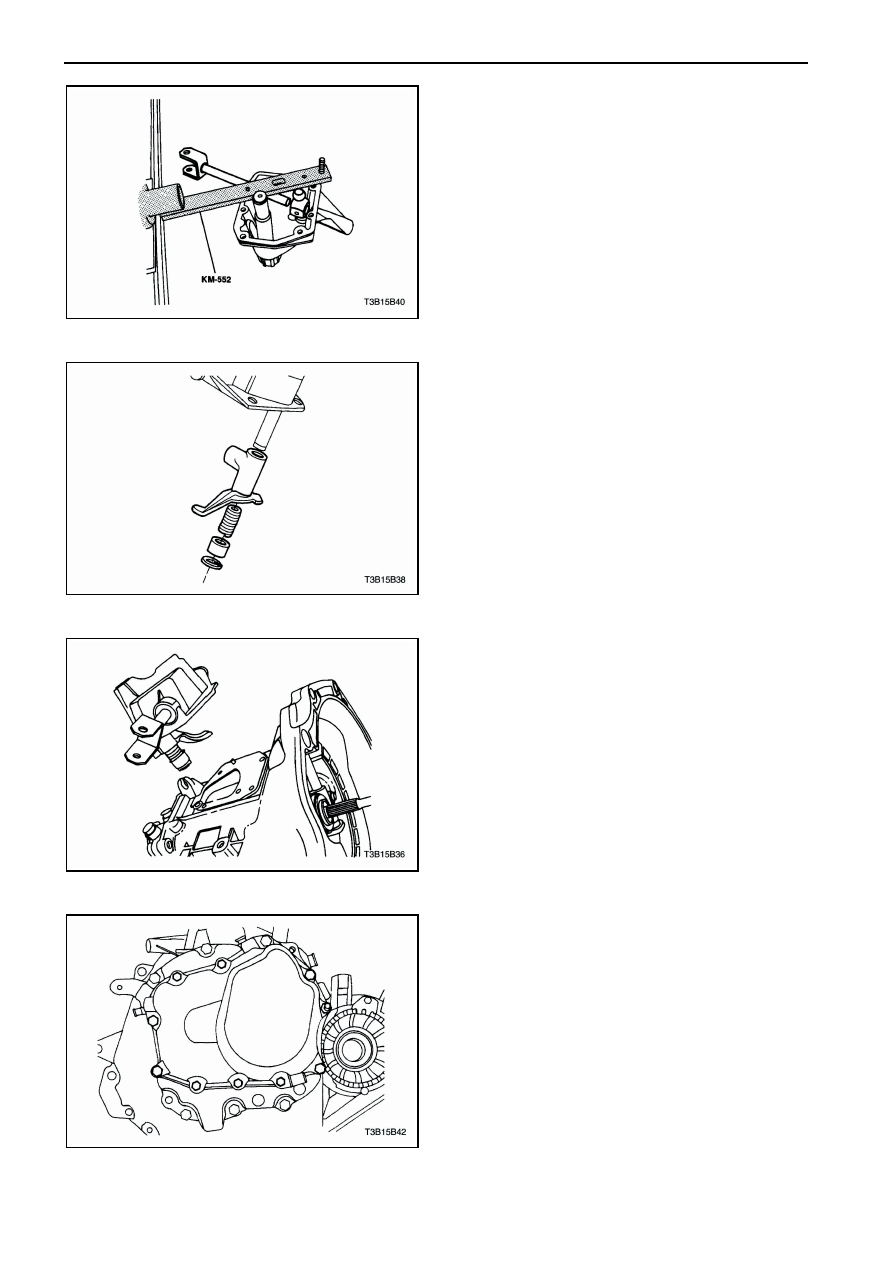

31.  Прикрепите  крышку  рычага  переключения

передач к приспособлению КМ-552.

32.  Расположите  приспособление  внутрь  основы

КМ-113-2.

33.  Установите  тягу  переключения,  рычаг  пальца

переключения  и  палец  рычага  переключения
передач.










34.  Установите упорное кольцо, втулку, пружину и

промежуточный рычаг.

35.  Снимите

крышку

рычага

переключения

передач с основы КМ-113-2 и приспособления
КМ-552.

36.  Переведите  рычаг  переключения  передач  в

нейтральное положение.










37.  Установите  крышку  рычага  переключения

передач  и  закрутите  болты  крышки  рычага
переключения передач.

Затяжка

Затяните  болты  крышки  рычага переключения
передач моментом 22 Нм.











38.  Установите крышку КП и закрутите болты.

Затяжка

Затяните  болты  крепления  крышки  КП
моментом 18 Нм.

39.  Установите  КП  на  автомобиль.  Смотрите

"Коробка передач в сборе" в этом разделе.





ПЯТИ  СТУПЕНЧАТАЯ  МЕХАНИЧЕСКАЯ  КОРОБКА  ПЕРЕДАЧ    5В – 63

ОСНОВНОЕ ОПИСАНИЕ

И РАБОТА СИСТЕМ



ПЯТИСКОРОСТНАЯ
МЕХАНИЧЕСКАЯ КОРОБКА
ПЕРЕДАЧ

Пятискоростная  механическая  коробка  передач
спроектирована

так,

что

все

элементы

находятся в постоянном сцеплении.
Скомбинированные элементы в сборе:

•

  Все шестерни передних передач.

•

  Шестерня задней передачи.

•

  Ведомая шестерня дифференциала.

Основные

части

пятискоростной

коробки

передач (КП) в сборе:

•

  Картер КП.

•

  Первичный вал.

•

  Шестерни первичного вала.

•

  Ведомый вал.

•

  Шестерни ведомого вала.

•

  Ведомая  шестерня  и  дифференциал  в

сборе.

Передняя передача
Переключение

на

переднюю

передачу

осуществляется

через

комбинацию

синхронизаторов  с  блокирующими  кольцами,
управляемыми вилками переключения передач.
Задняя передача
Задняя  передача  не  синхронизируется  и
используется

сцепление

свободно

вращающейся шестерни.
Дифференциал в сборе
Дифференциал  является  обычным  сцеплением
шестерен,  которые  поддерживаются  конусными
роликовыми  подшипниками.  Ведущая  шестерня
главной  передачи  вращает  ведомое  колесо
дифференциала  и  дифференциал  в  сборе,
которые вращают полуосевые приводы.
