5В – 52  ПЯТИ  СТУПЕНЧАТАЯ  МЕХАНИЧЕСКАЯ  КОРОБКА  ПЕРЕДАЧ

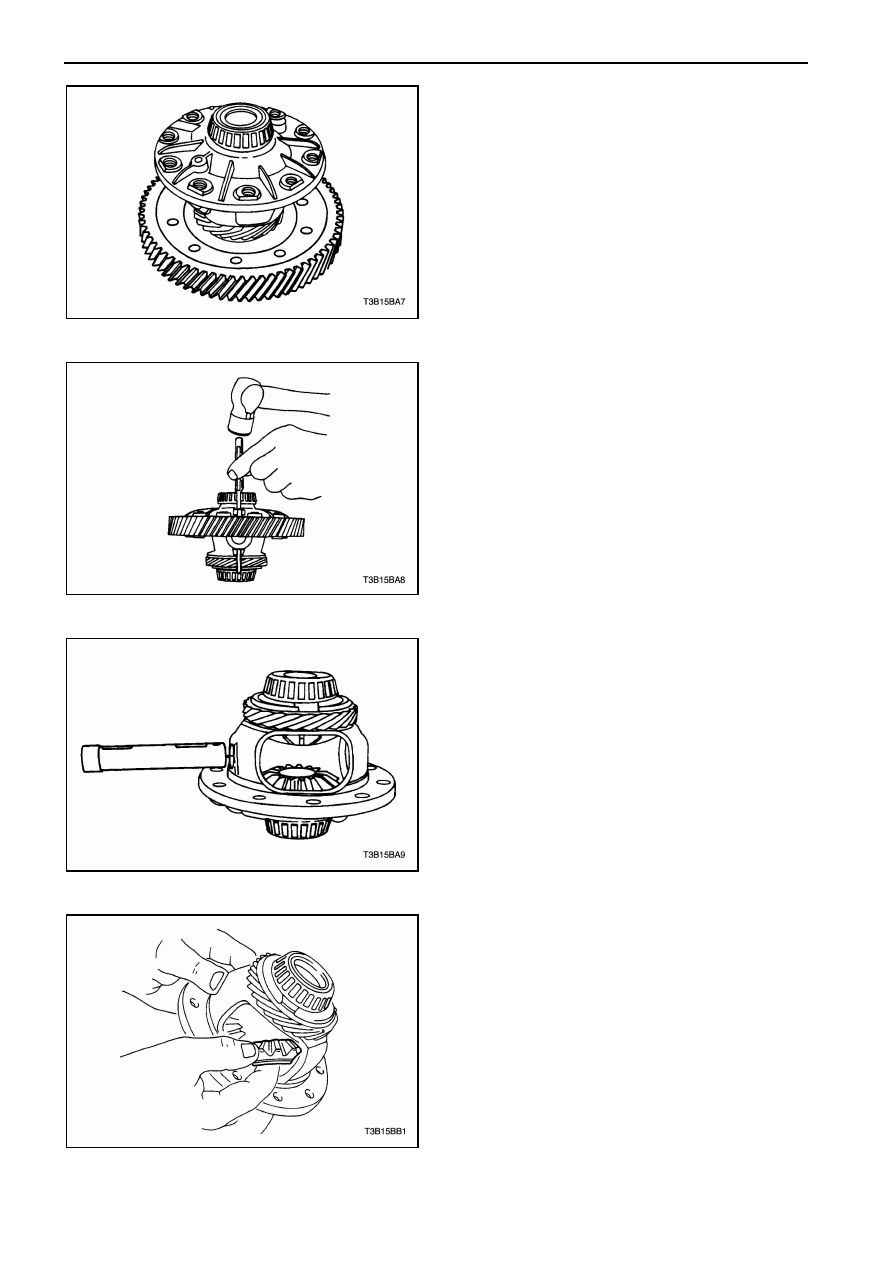

7.  Отделите ведомую шестерню дифференциала

с коробки дифференциала.















8.  Вытяните  стопорный  палец  вала  шестерен  с

коробки дифференциала и вал шестерен.















9.  Снимите вал шестерен.















10.  Снимите шестерни и шайбы.
11.  Снимите сателлиты и шайбы сателлитов.





ПЯТИ  СТУПЕНЧАТАЯ  МЕХАНИЧЕСКАЯ  КОРОБКА  ПЕРЕДАЧ    5В – 53

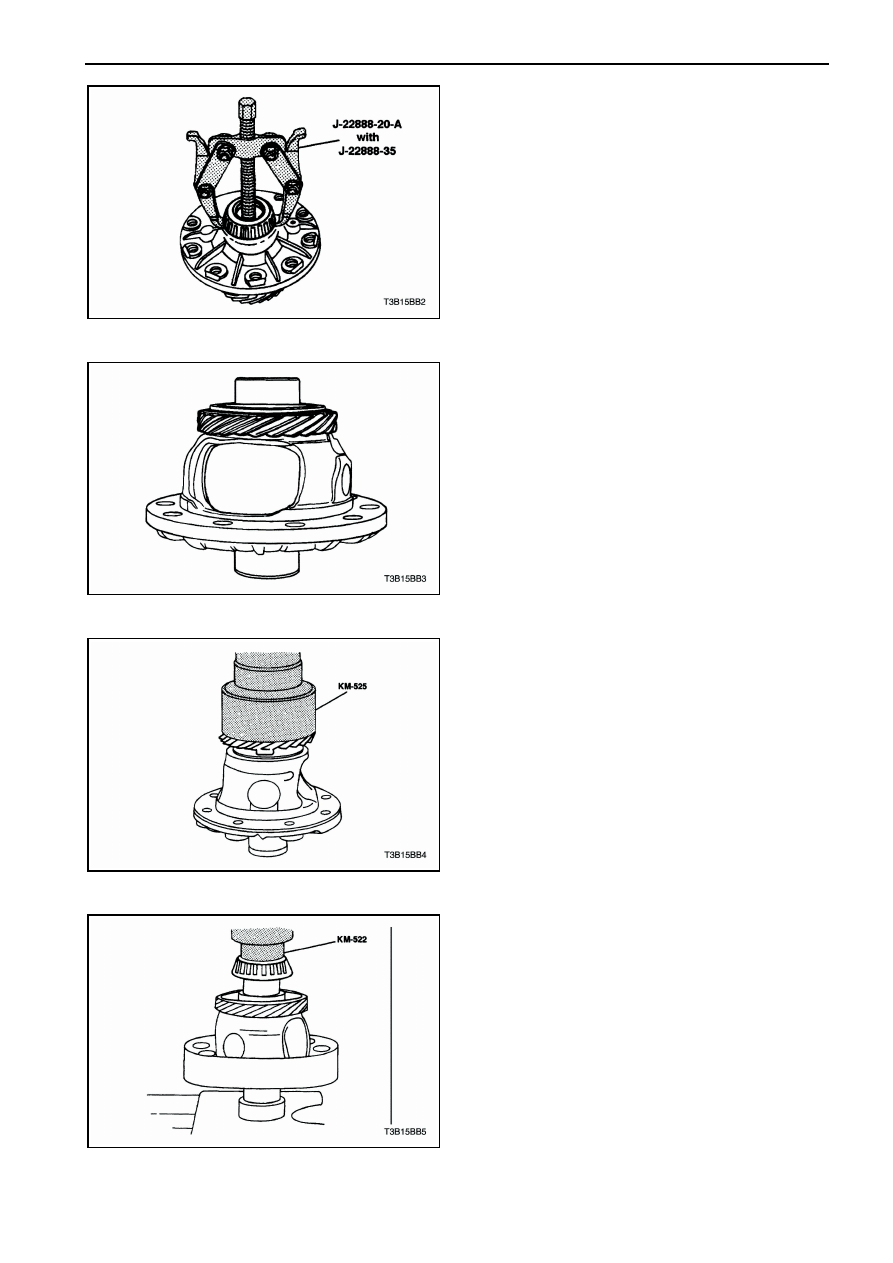

12.  Снимите  оба  подшипника  дифференциала,

используя съемник подшипника J-22888-20-А с
лапками съемника J-22888-35.














13.  Снимите  ведущую  шестерню  спидометра  с

коробки дифференциала.
















Процедура сборки

1.  Установите ведущую шестерню спидометра на

коробку  дифференциала,  используя  и-т  для
установки КМ-525.













2.  Установите  оба  подшипника  дифференциала,

используя инструмент для установки КМ-522.



5В – 54  ПЯТИ  СТУПЕНЧАТАЯ  МЕХАНИЧЕСКАЯ  КОРОБКА  ПЕРЕДАЧ

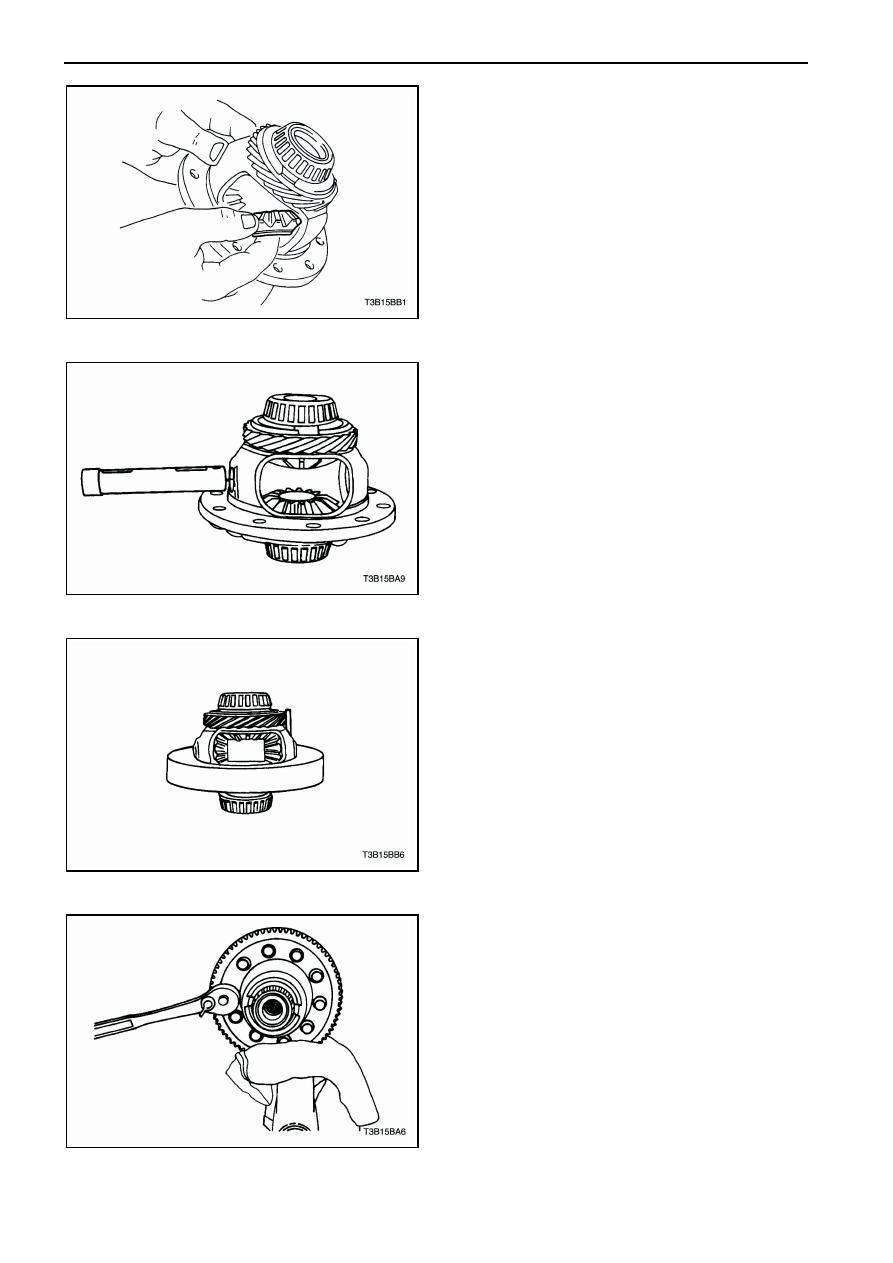

3.  Установите  сателлиты  и  упорный  шайбы

сателлитов внутрь коробки дифференциала.

4.  Установите  шестерни  дифференциала  и

шайбы  шестерен  дифференциала  внутрь
коробки дифференциала.












5.  Установите  вал  шестерен  дифференциала

внутрь коробки дифференциала.















6.  Установите

блокирующий

палец

вала

шестерни  внутрь  коробки  дифференциала  и
вал шестерни.














7.  Установите

ведомая

шестерня

дифференциала и закрутите болты крепления.

Затяжка

Затяните

болты

ведомой

шестерни

дифференциала моментом 70 Нм.





ПЯТИ  СТУПЕНЧАТАЯ  МЕХАНИЧЕСКАЯ  КОРОБКА  ПЕРЕДАЧ    5В – 55

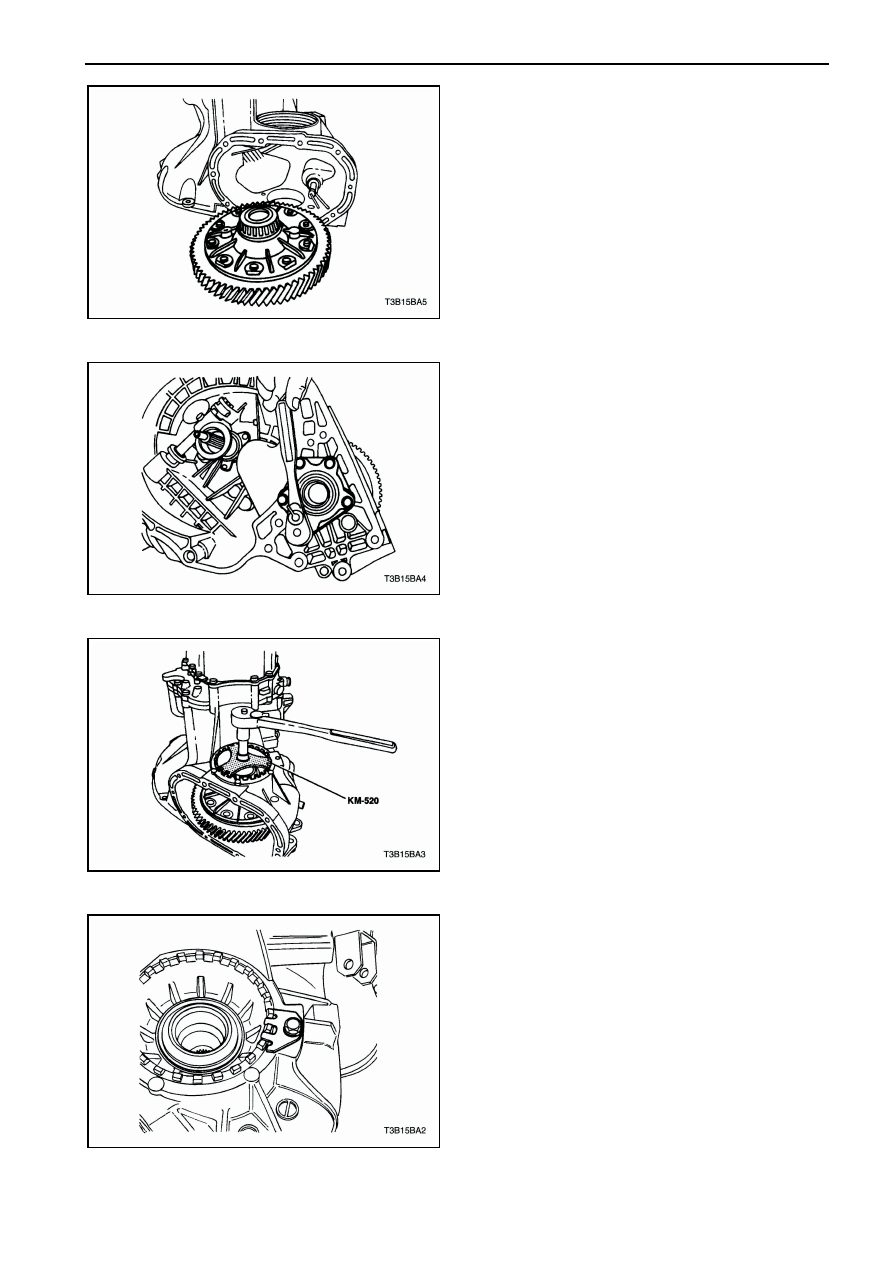

8.  Установите  дифференциал  в  сборе  внутрь

картера.















9.  Установите правый  держатель подшипников  и

закрутите болты держателя.

Затяжка

Затяните болты крепления правого держателя
подшипников моментом 25 Нм.












10.  Установите

регулировочное

кольцо

подшипника.

11.  Затяните  регулировочное  кольцо,  используя

инструмент для снятия / установки КМ-520.

Затяжка

Затягивайте  регулировочное  кольцо  до  тех
пор,  пока  не  исчезнет  осевой  люфт  с
дифференциалом.
Отрегулируйте  предварительный  натяг  на
подшипниках дифференциала.
Использованные подшипники:
Момент  в  1  Нм  требуется  для  вращения
дифференциала  со  скоростью  один  оборот  в
секунду.
Новый подшипники:
Момент  в 2 Нм  требуется  для  вращения
дифференциала  со  скоростью  один  оборот  в
секунду.
Затяните

или

ослабьте

регулировочные

кольца

подшипников

для

достижения

требуемой

предварительного

натяга

на

подшипниках.


12.  Установите

пластину

держателя

регулировочного

кольца

подшипника

и

затяните болт пластины.

Затяжка

Затяните

болт

пластины

держателя

регулировочного

кольца

подшипника

моментом 5 Нм.
