5В – 48  ПЯТИ  СТУПЕНЧАТАЯ  МЕХАНИЧЕСКАЯ  КОРОБКА  ПЕРЕДАЧ

КАРТЕР



Процедура разборки

1.  Снимите  коробку  передач  (КП)  с  автомобиля.

Смотрите  "Коробка  передач  в  сборе"  в  этом
разделе.

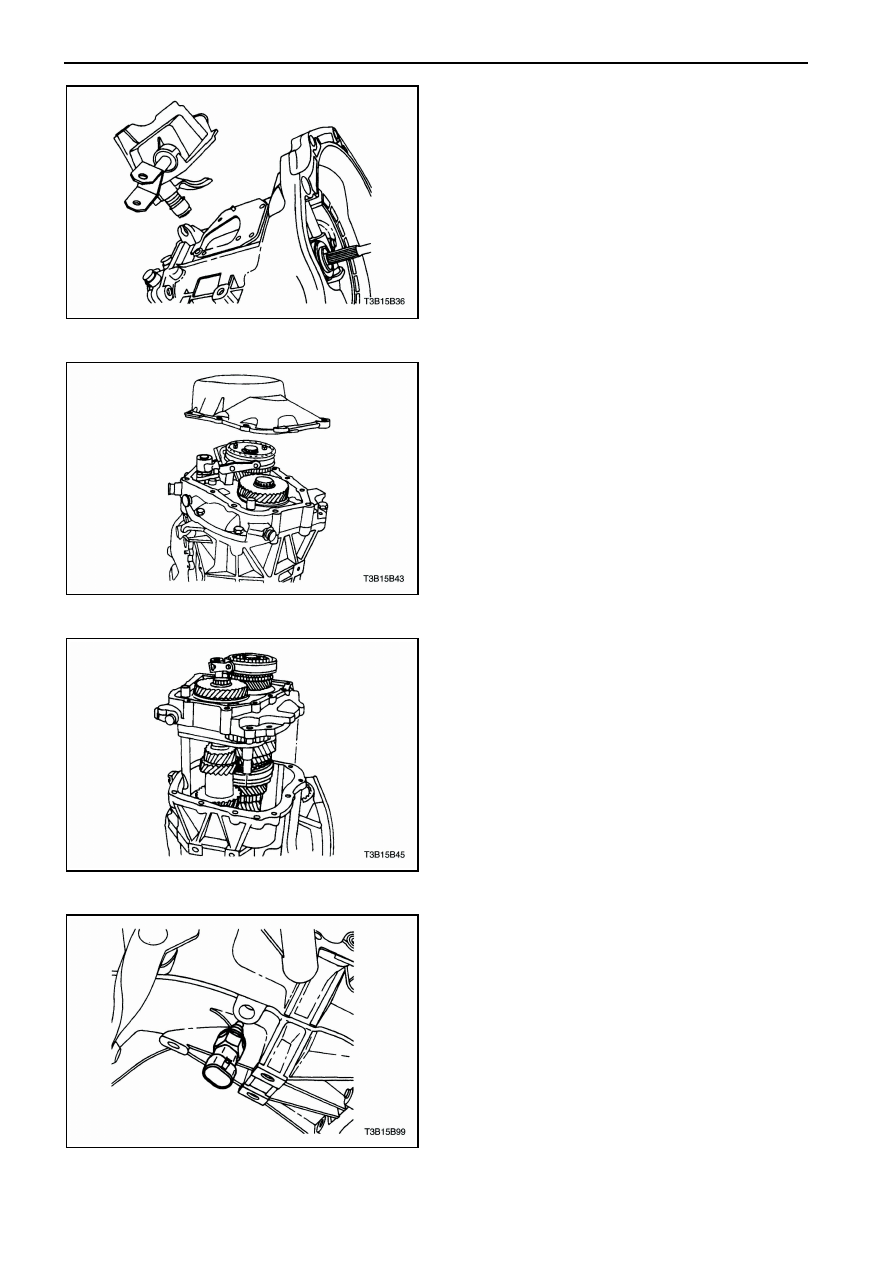

2.  Открутите

болты

крышки

рычага

переключения  передач  и  снимите  рычаг
переключения передач. Не разбирайте крышку
рычага переключения передач.






3.  Открутите  болты  крышки  КП  и  снимите

крышку.















4.  Открутите  болты  корпуса  подшипников  и

снимите

корпус

подшипников

с

прикрепленными валами. Не разбирайте валы.














5.  Снимите  дифференциал  с  картера  КП.  Не

разбирайте

дифференциал.

Смотрите

"Дифференциал" в этом разделе.

6.  Снимите  включатель  фонаря  заднего  хода  с

картера КП.





ПЯТИ  СТУПЕНЧАТАЯ  МЕХАНИЧЕСКАЯ  КОРОБКА  ПЕРЕДАЧ    5В – 49

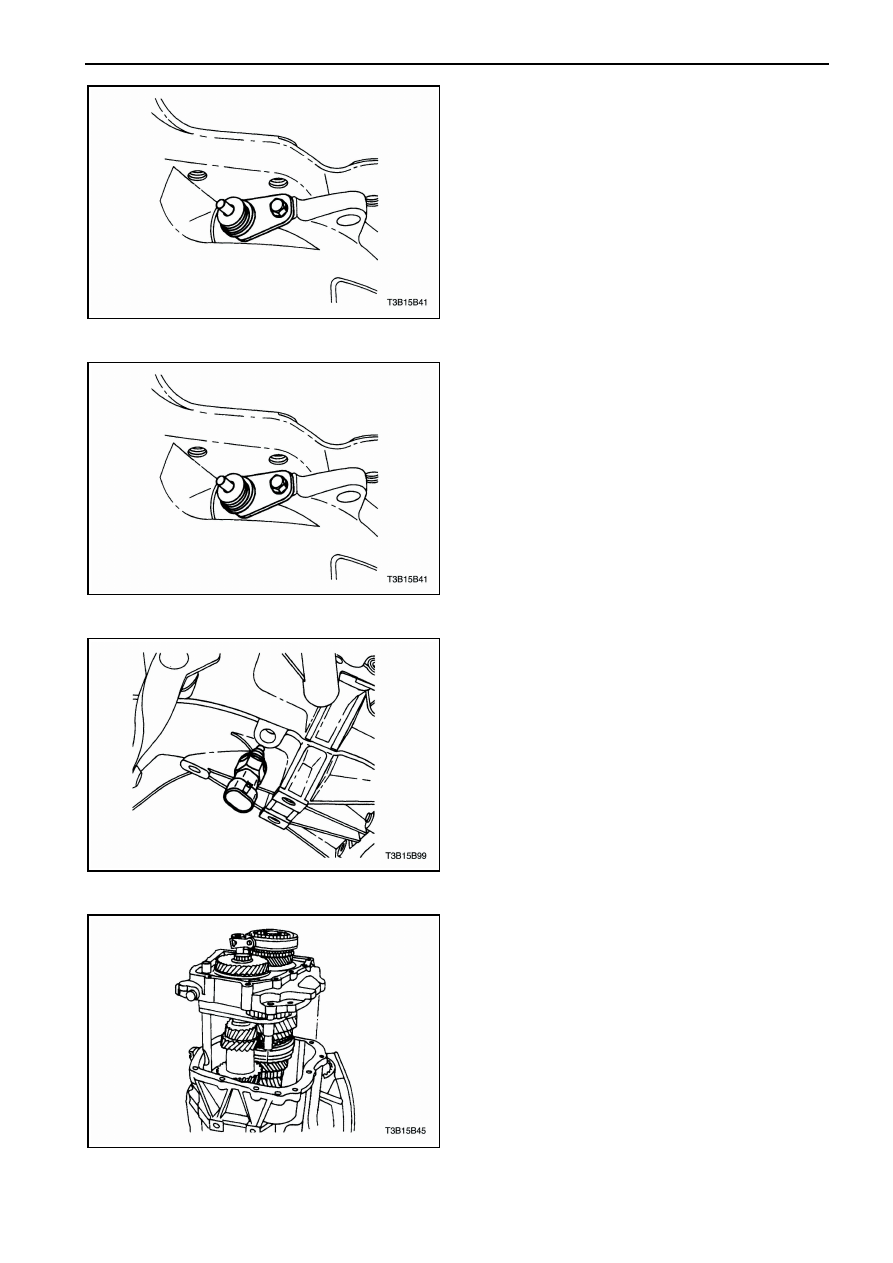

7.  Снимите  подшипник  разъединения  сцепления

и направляющую подшипника.

8.  Открутите болт ведомой шестерни спидометра

и  снимите  ведомую  шестерню  спидометра  с
картера КП.













Процедура сборки

1.  Установите  ведомую  шестерню  спидометра

внутрь  картера  КП  и  закрутите  болт  ведомой
шестерни спидометра.

Затяжка

Затяните  болт  ведомой  шестерни  спидометра
моментом 5 Нм.










2.  Установите

направляющую

подшипника

разъединения

сцепления

и

подшипник

разъединения сцепления.

3.  Установите включатель фонаря заднего хода.

Затяжка

Затяните  включатель  фонаря  заднего  хода
моментом 20 Нм.










4.  Установите дифференциал внутрь картера КП.

Смотрите "Дифференциал" в этом разделе.

5.  Установите

корпус

подшипников,

с

прикрепленными валами.

6.  Закрутите болты корпуса подшипников.

Затяжка

Затяните

болты

корпуса

подшипников

моментом 22 Нм.



5В – 50  ПЯТИ  СТУПЕНЧАТАЯ  МЕХАНИЧЕСКАЯ  КОРОБКА  ПЕРЕДАЧ

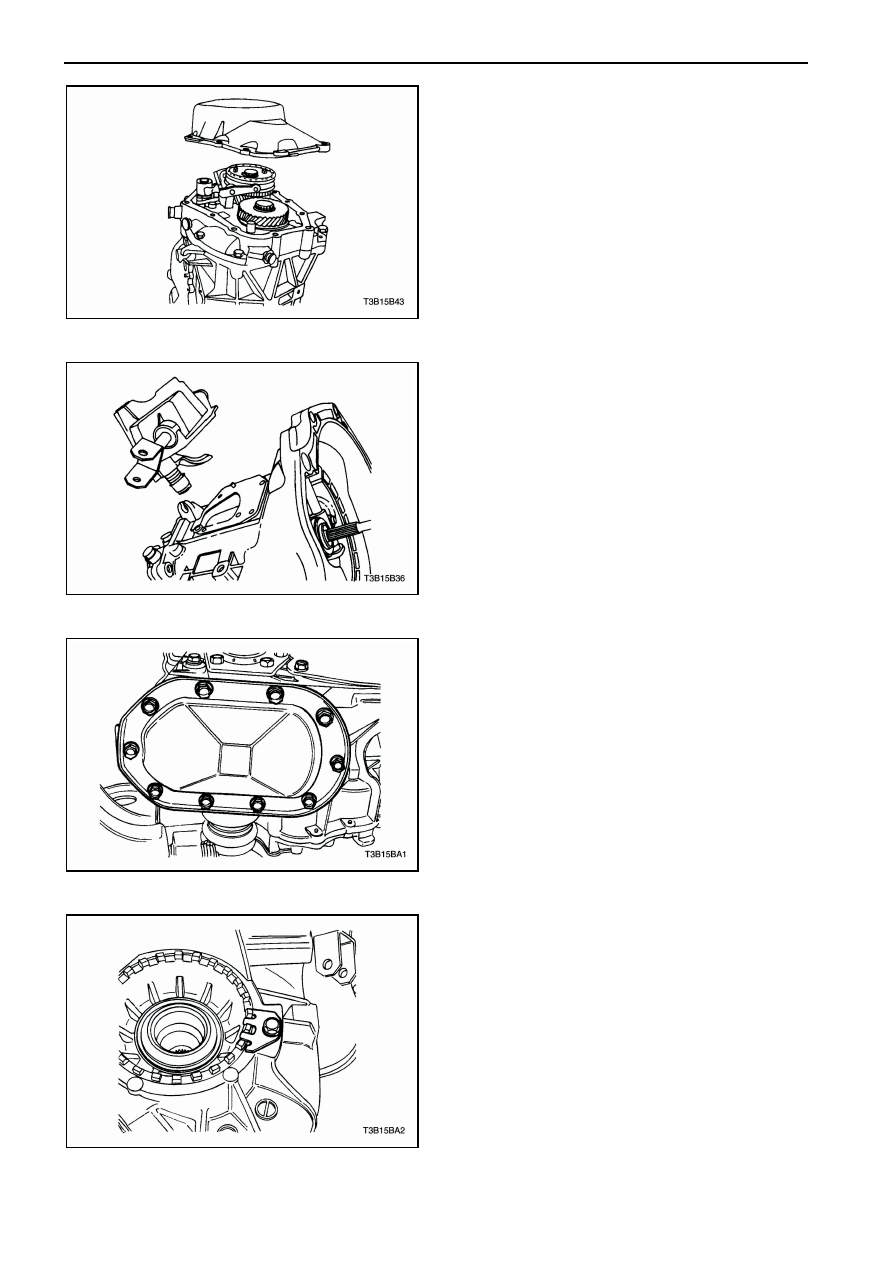

7.  Установите  крышку  КП  и  закрутите  болты

крепления.

Затяжка

Затяните  болты  крепления  крышки  КП
моментом 18 Нм.












8.  Установите  крышку  рычага  переключения

передач и закрутите болты крепления.

Затяжка

Затяните  болты  крепления  крышки  рычага
переключения передач моментом 22 Нм.

9.  Установите  КП  на  автомобиль.  Смотрите

"Коробка передач в сборе" в этом разделе.











ДИФФЕРЕНЦИАЛ

Необходимые инструменты
КМ-520 Инструмент для снятия / установки
КМ-525 Инструмент для установки
J-22888-20-А  Съемник  подшипник  с J-22888-35
Лапки для съемника
КМ-522 Инструмент для установки


Процедура разборки

1.  Открутите  болты  крышки  дифференциала,

снимите  крышку  дифференциала  и  прокладку
крышки.




2.  Открутите

болт

стопорной

пластины

регулировочного кольца подшипника и снимите
стопорную  пластину  регулировочного  кольца
подшипника.





ПЯТИ  СТУПЕНЧАТАЯ  МЕХАНИЧЕСКАЯ  КОРОБКА  ПЕРЕДАЧ    5В – 51

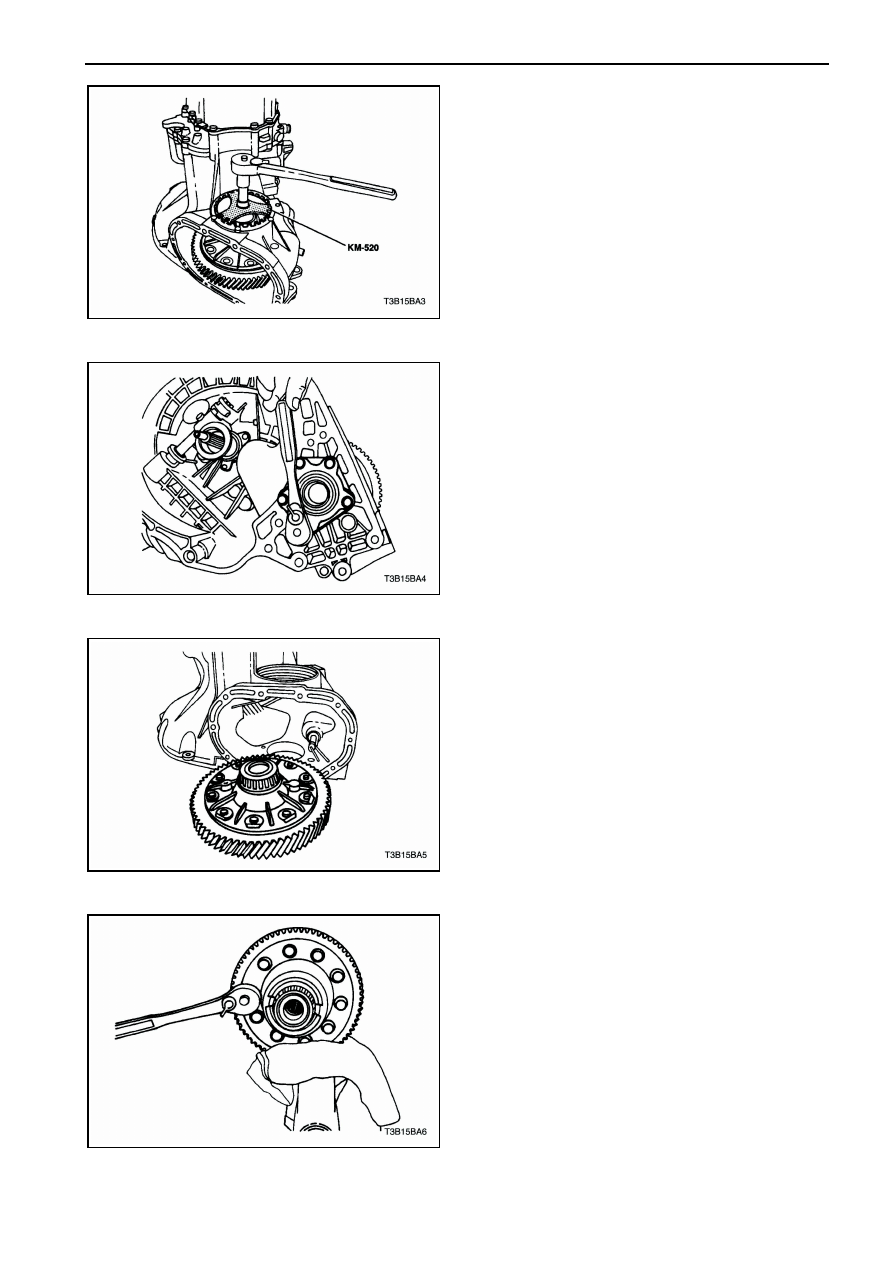

3.  Снимите  регулировочное  кольцо  подшипника,

используя  инструмент  для  снятия / установки
КМ-520.














4.  Открутите

стяжные

правого

держателя

подшипника  и  снимите  правый  держатель
подшипника.














5.  Снимите дифференциал в сборе с картера КП.















6.  Открутите

болты

ведомой

шестерни

дифференциала.
