АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ ZF4 HP16  5A1 – 159

ДКН P1868 – Выходной провод ЭМК 6 замкнут на напряжение



Шаг

Действие

Величина

Да

Нет

1

Выполните

проверку

встроенной

системы

диагностики.
Завершена ли проверка?

-

Смотрите

Шаг 2

Смотрите

"Проверка

встроен-

ной систе-

мы диаг-

ностики"

2

1.  Подсоедините сканер.
2.  Включите зажигание, двигатель не запускайте.
3.  Выберите "Включение" на сканере.
4.  Включайте и выключайте ЭМК 6.
Включается ли или выключается ли ЭМК 6?

ВКЛ/ВЫКЛ

Смотрите

"Вспомога-

тельные

пункты при

диагности-

ке

Смотрите

Шаг 3

3

1.  Снимите масляный поддон.
2.  Отсоедините разъем электропроводки ЭМК 6.
3.  Включите зажигание, двигатель не запускайте.
4.  Измерьте  напряжение  в  клемме 2 разъема

электропроводки ЭМК 6.

Находится  ли  измеренная  величина  напряжения  в
пределах показанной величины?

11-14  v

Смотрите

Шаг 4

Смотрите

Шаг 5

4

Произведите  ремонт  замыкания  на  напряжение
внутреннего провода (ЭМК 6).
Завершен ли ремонт?

-

Система в

порядке

-

5

Замените ЭМК 6.
Завершена ли замена?

-

Смотрите

Шаг 6

-

6

Проверьте на установку других ДКН.
Установлен  ли  какой-нибудь  ДКН,  который  не  был
диагностирован?

-

Смотрите

"Соответ-

ствующую

таблицу

ДКН"

Система в

порядке



5А1 – 160  АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ ZF4 HP16

ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ (ДКН) P1869



ОБРЫВ ВЫХОДНОГО ПРОВОДА ЭМК 6

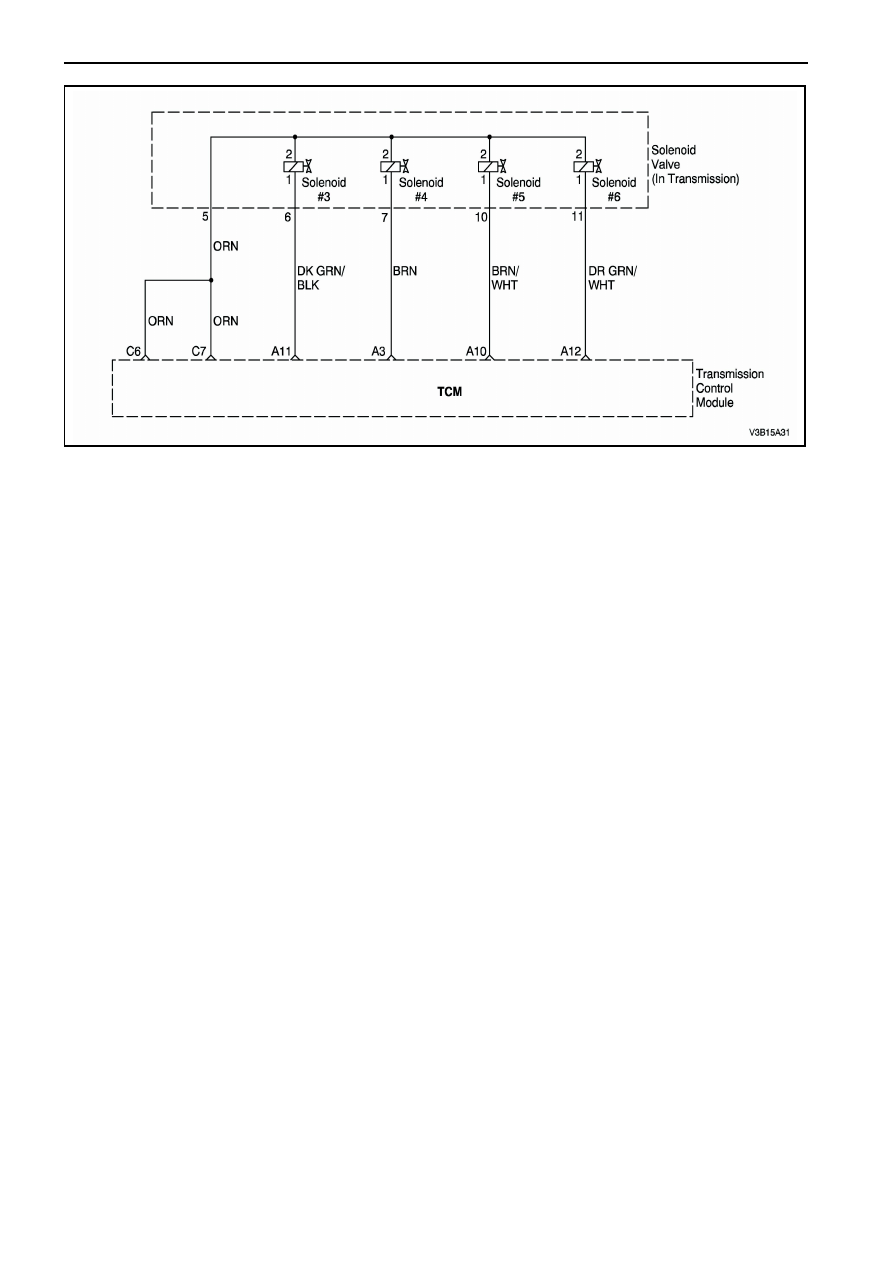

Описание цепи
Клапана    управления  давлением  (клапаны EDS
3, 4, 5 и 6) являются  точными  регуляторами
давления,

которые

контролируют

работу

фрикционов, тормозков и фрикцион блокировки.
Клапана  уменьшают  давление  в  системе,  с
которыми

клапаны

соленоидов

потока

(downstream solenoid) и  электрические  клапана
регулирующие

давление

применяются.

В

результате

это

делает

возможным

использование  более  маленьких  клапанов
соленоидов.  ЭМК требует постоянного входного
давления.
Условия для установки ДКН

•

  Выходная сила тока ЭМК 6 меньше 10 мА.

•

  ДКН P1867 и P1868 не установлены.

•

  Появляется  сразу  же  после  выявления

вышеуказанных условий.

Действия, происходящие при установке ДКН

•

  Лампа удержания (hold lamp) будет мигать.

•

  БУАКП  будет  записывать  рабочие  условия

во время сбоя диагностики. Эта информация
будет

сохранена

в

буфере

записи

неисправностей.

•

  Выбраны  аварийный  режим / режим

замещения

и

постоянная

четвертая

передача

с

помощью

гидравлического

управления.

•

  После  включения / выключения  зажигания:

третья

передача

с

помощью

гидравлического управления. Возможны P, R
и N.

•

  Питание напряжения прерывается к клапану

ЭМК.

Условия

для

стирания

лампы

удерживания/ДКН

•

  Лампа  удерживания  выключится,  когда

неисправность не появляется в течение трех
циклов зажигания.

•

  История  ДКН  будет  стираться  после 40

последовательных  циклов  прогрева  без
неисправности.

•

  Используя  сканер  для  стирания  истории

ДКН.

Вспомогательные пункты при диагностике

•

  Когда

ДКН

P1869

устанавливается,

возможной  причиной  неисправности  может
быть клапан ЭМК.



АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ ZF4 HP16  5A1 – 161

ДКН P1869 – Обрыв выходного провода ЭМК 6



Шаг

Действие

Величина

Да

Нет

1

Выполните

проверку

встроенной

системы

диагностики.
Завершена ли проверка?

-

Смотрите

Шаг 2

Смотрите

"Проверка

встроен-

ной систе-

мы диаг-

ностики"

2

1.  Подсоедините сканер.
2.  Включите зажигание, двигатель не запускайте.
3.  Выберите "Включение" на сканере.
4.  Включайте и выключайте ЭМК 6.
Включается ли или выключается ли ЭМК 6?

ВКЛ/ВЫКЛ

Смотрите

"Вспомога-

тельные

пункты при

диагности-

ке

Смотрите

Шаг 3

3

1.  Выключите зажигание.
2.  Отсоедините

разъем

электропроводки

автоматической коробки передач (АКП).

3.  Измерьте сопротивление между клеммами 5 и 11

разъема электропроводки АКП.

Находится ли измеренная величина сопротивления в
пределах показанной величины?

ТТМ 25

0

С

6

Ω



Смотрите

Шаг 7

Смотрите

Шаг 4

4

1.  Снимите масляный поддон.
2.  Отсоедините разъем электропроводки ЭМК 6.
3.  Измерьте сопротивление между клеммами 2 ЭМК

6 и клеммой 5 разъема АКП.

4.  Измерьте сопротивление между клеммами 1 ЭМК

6 и клеммой 11 разъема АКП.

Находится ли измеренная величина сопротивления в
пределах показанной величины?

≈

 0

Ω



Смотрите

Шаг 6

Смотрите

Шаг 5

5

1.  Произведите  ремонт  обрыва  провода  (между

клеммой 2 и клеммой 5).

2.  Произведите  ремонт  обрыва  провода  (между

клеммой 1 и клеммой 11).

Завершен ли ремонт?

-

Система в

порядке

-

6

Замените ЭМК (EDS) 6.
Завершена ли замена?

-

Система в

порядке

-

7

1.  Отсоедините  разъемы  электропроводки  АКП  и

БУАКП.

2.  Измерьте  сопротивление  между  клеммой 5

разъема  электропроводки  АКП  и  клеммой  С7
разъема БУАКП.

3.  Измерьте  сопротивление  между  клеммой  11

разъема  электропроводки  АКП  и  клеммой  А12
разъема БУАКП.

Находится ли измеренная величина сопротивления в
пределах показанной величины?

≈

 0

Ω



Смотрите

Шаг 9

Смотрите

Шаг 8

8

Произведите ремонт обрыва электропроводки АКП.
Завершен ли ремонт?

-

Система в

порядке

-

9

Замените БУАКП.
Завершена ли замена?

-

Смотрите

Шаг 10

-

10

1.  После  ремонта,  используйте    функцию  "очистить

информацию"  на  сканере  и  проведите  дорожный
тест.

2.  Просмотрите "Информацию ДКН".
Был  ли  сбой  при  последней  проверке  или  появился
ли текущий ДКН?

-

Заново

начните

диагностику

Исправьте

проверен-

ную карту

ДКН



5А1 – 162  АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ ZF4 HP16

ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ (ДКН) P1871



ЦЕПЬ ПИТАНИЯ КЛАПАНА ЭМК ЗАМКНУТА НА МАССУ


Описание цепи
Клапана    управления  давлением  (клапаны EDS
3, 4, 5 и 6) являются  точными  регуляторами
давления,

которые

контролируют

работу

фрикционов, тормозков и фрикцион блокировки.
Клапана  уменьшают  давление  в  системе,  с
которыми

клапаны

соленоидов

потока

(downstream solenoid) и  электрические  клапана
регулирующие

давление

применяются.

В

результате

это

делает

возможным

использование  более  маленьких  клапанов
соленоидов.  ЭМК требует постоянного входного
давления.
Условия для установки ДКН

•

  Если величина напряжения, подаваемого на

линию

высокого

напряжения

больше

пороговой  величины (6В)  при  выключенном
включателе

привода

линии

высокого

напряжения,

тогда

будет

выявлена

неисправность.

•

  ДКН P1870 не установлен.

•

  Появляется  сразу  же  после  выявления

вышеуказанных условий.

Действия, происходящие при установке ДКН

•

  Лампа удержания (hold lamp) будет мигать.

•

  БУАКП  будет  записывать  рабочие  условия

во время сбоя диагностики. Эта информация

будет

сохранена

в

буфере

записи

неисправностей.

•

  Выбраны  аварийный  режим / режим

замещения

и

постоянная

четвертая

передача

с

помощью

гидравлического

управления.

•

  После  включения / выключения  зажигания:

третья

передача

с

помощью

гидравлического управления. Возможны P, R
и N.

•

  Питание напряжения прерывается к клапану

ЭМК.

Условия

для

стирания

лампы

удерживания/ДКН

•

  Лампа  удерживания  выключится,  когда

неисправность не появляется в течение трех
циклов зажигания.

•

  История  ДКН  будет  стираться  после 40

последовательных  циклов  прогрева  без
неисправности.

•

  Используя  сканер  для  стирания  истории

ДКН.

Вспомогательные пункты при диагностике

•

  Когда

ДКН

P1871

устанавливается,

возможной  причиной  неисправности  может
быть провод питания клапана ЭМК (EDS).
