АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ ZF4 HP16  5A1 – 131

ДКН P1841– Обрыв выходного провода ЭМК 3



Шаг

Действие

Величина

Да

Нет

1

Выполните

проверку

встроенной

системы

диагностики.
Завершена ли проверка?

-

Смотрите

Шаг 2

Смотрите

"Проверка

встроен-

ной систе-

мы диаг-

ностики"

2

1.  Подсоедините сканер.
2.  Включите зажигание, двигатель не запускайте.
3.  Выберите "Включение" на сканере.
4.  Включайте и выключайте ЭМК 3.
Включается ли или выключается ли ЭМК 3?

ВКЛ/ВЫКЛ

Смотрите

"Вспомога-

тельные

пункты при

диагности-

ке

Смотрите

Шаг 3

3

1.  Выключите зажигание.
2.  Отсоедините

разъем

электропроводки

автоматической коробки передач (АКП).

3.  Измерьте  сопротивление  между  клеммами 5 и 6

разъема электропроводки АКП.

Находится ли измеренная величина сопротивления в
пределах показанной величины?

ТТМ 25

0

С

6

Ω



Смотрите

Шаг 7

Смотрите

Шаг 4

4

1.  Снимите масляный поддон.
2.  Отсоедините разъем электропроводки ЭМК 3.
3.  Измерьте сопротивление между клеммами 2 ЭМК

3 и клеммой 5 разъема АКП.

4.  Измерьте сопротивление между клеммами 1 ЭМК

3 и клеммой 6 разъема АКП.

Находится ли измеренная величина сопротивления в
пределах показанной величины?

≈

 0

Ω



Смотрите

Шаг 6

Смотрите

Шаг 5

5

1.  Произведите  ремонт  обрыва  провода  (между

клеммой 2 и клеммой 5).

2.  Произведите  ремонт  обрыва  провода  (между

клеммой 1 и клеммой 6).

Завершен ли ремонт?

-

Система в

порядке

-

6

Замените ЭМК (EDS) 3.
Завершена ли замена?

-

Система в

порядке

-

7

1.  Отсоедините  разъемы  электропроводки  АКП  и

БУАКП.

2.  Измерьте  сопротивление  между  клеммой 5

разъема  электропроводки  АКП  и  клеммой  С7
разъема БУАКП.

3.  Измерьте  сопротивление  между  клеммой 6

разъема  электропроводки  АКП  и  клеммой  А11
разъема БУАКП.

Находится ли измеренная величина сопротивления в
пределах показанной величины?

≈

 0

Ω



Смотрите

Шаг 9

Смотрите

Шаг 8

8

Произведите ремонт обрыва электропроводки АКП.
Завершен ли ремонт?

-

Система в

порядке

-

9

Замените БУАКП.
Завершена ли замена?

-

Смотрите

Шаг 10

-

10

1.  После  ремонта,  используйте    функцию  "очистить

информацию"  на  сканере  и  проведите  дорожный
тест.

2.  Просмотрите "Информацию ДКН".
Был  ли  сбой  при  последней  проверке  или  появился
ли текущий ДКН?

-

Заново

начните

диагностику

Исправьте

проверен-

ную карту

ДКН



5А1 – 132  АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ ZF4 HP16

ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ (ДКН) P1850



ВЫХОДНОЙ ПРОВОД СОЛЕНОИДА 1 ЗАМКНУТ НА МАССУ

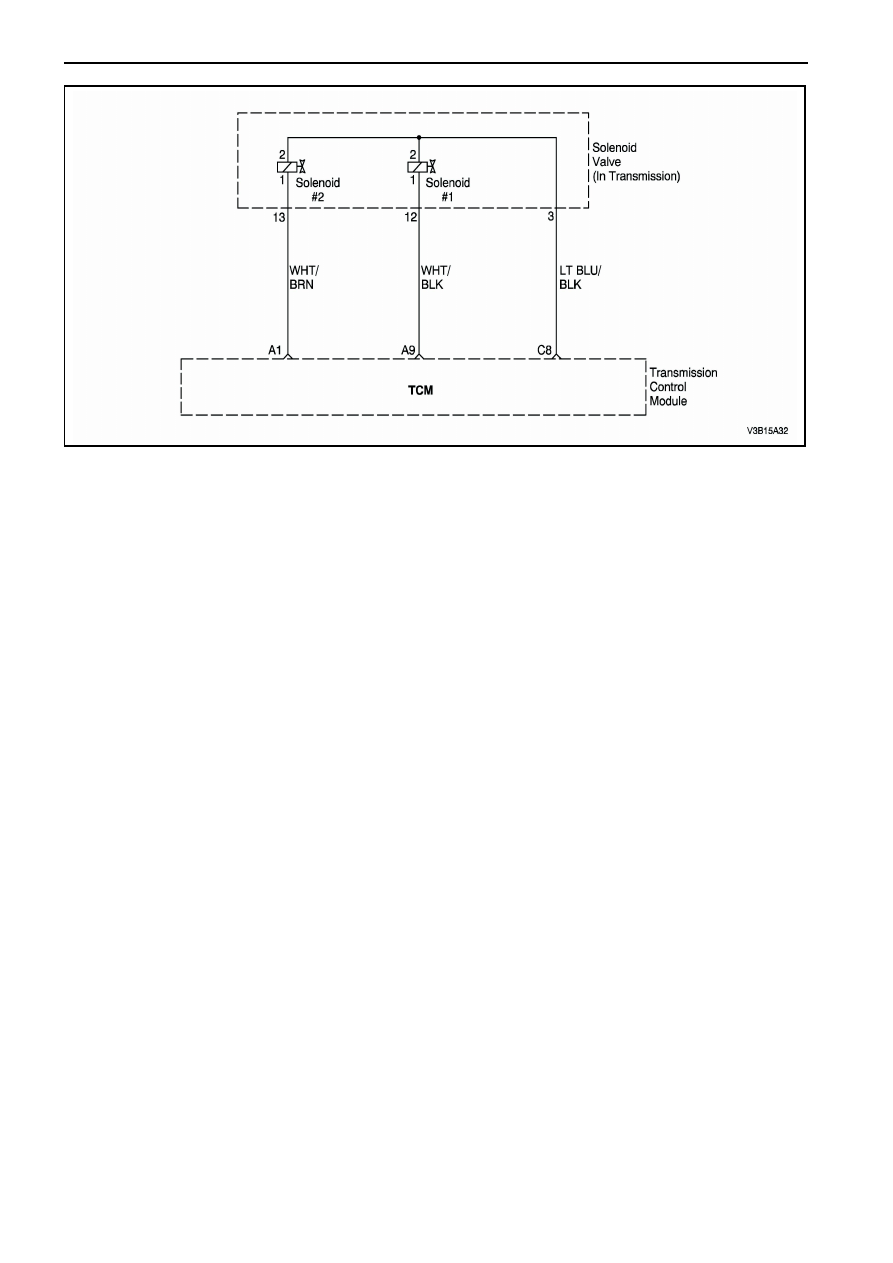

Описание цепи
Соленоиды

переключения – это

два

идентичных, открытых в нормальном положении
клапаны

выпуска,

которые

управляют

переключением  на  более  высокие  и  низкие
передачи во всех диапазонах передних передач.
Эти  соленоиды  работают  вместе  в  сочетании
ВКЛ  и  ВЫКЛ  по  очереди  для  управления
давлением

на

линии

и

механизмами

переключения (фрикционы и тормозки).
Соленоид  1  управляет  высоким  или  низким
давлением  на  линии  (потоком  к  каждому
гидравлическому

распределителю

(ГР))

выключаясь  и  выключаясь  (ВКЛ / ВЫКЛ),  т.  е.
при включении соленоида 1, давление на линии
будет  низким (6

∼

8  атм.),  при  выключении

соленоида  1  давление  на  линии  будет  высоким
(16

∼

18  атм.).  Соленоид 2 управляет  потоком

масла  к  ГР  фрикциона E или  фрикциону
блокировки посредством сигнала ВКЛ / ВЫКЛ.
БУАКП  следит  за  многочисленными  входными
сигналами

для

определения

надлежащей

комбинации состояния соленоидов и передачи в
соответствии

с

рабочими

условиями

автомобиля.
Условия для установки ДКН

•

  Электропроводка  соленоида  замкнута  на

массу.

•

  ДКН P1851 и P1852 не установлены.

•

  Появляется  сразу  же  после  выявления

вышеуказанных условий.

Действия, происходящие при установке ДКН

•

  Лампа удержания (hold lamp) будет мигать.

•

  БУАКП  будет  записывать  рабочие  условия

во время сбоя диагностики. Эта информация
будет

сохранена

в

буфере

записи

неисправностей.

•

  Выбраны  аварийный  режим / режим

замещения

и

постоянная

четвертая

передача

с

помощью

гидравлического

управления.

•

  После  включения / выключения  зажигания:

третья

передача

с

помощью

гидравлического управления. Возможны P, R
и N.

Условия

для

стирания

лампы

удерживания/ДКН

•

  Лампа  удерживания  выключится,  когда

неисправность не появляется в течение трех
циклов зажигания.

•

  История  ДКН  будет  стираться  после 40

последовательных  циклов  прогрева  без
неисправности.

•

  Используя  сканер  для  стирания  истории

ДКН.

Вспомогательные пункты при диагностике

•

  Когда

ДКН

P1850

устанавливается,

возможной  причиной  неисправности  может
быть соленоид 1.



АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ ZF4 HP16  5A1 – 133

ДКН P1850 – Выходной провод ЭМК 3 замкнут на массу



Шаг

Действие

Величина

Да

Нет

1

Выполните

проверку

встроенной

системы

диагностики.
Завершена ли проверка?

-

Смотрите

Шаг 2

Смотрите

"Проверка

встроен-

ной систе-

мы диаг-

ностики"

2

1.  Подсоедините сканер.
2.  Включите зажигание, двигатель не запускайте.
3.  Запишите, затем сотрите все ДКН.
4.  Выберите "Включение" на сканере.
5.  Включайте и выключайте соленоид 1.
Включается ли или выключается ли соленоид 1?

ВКЛ /

ВЫКЛ

Смотрите

"Вспомога-

тельные

пункты при

диагности-

ке

Смотрите

Шаг 3

3

1.  Выключите зажигание.
2.  Отсоедините

разъем

электропроводки

автоматической коробки передач (АКП).

3.  Измерьте сопротивление между клеммами 3 и 12

разъема электропроводки АКП.

Находится ли измеренная величина сопротивления в
пределах показанной величины?

ТТМ 25

0

С

26

∼

34

Ω



Смотрите

Шаг 7

Смотрите

Шаг 4

4

1.  Снимите масляный поддон.
2.  Отсоедините разъем соленоида 1.
3.  Измерьте  сопротивление  между  клеммой 2

разъема соленоида 1 и массой.

4.  Измерьте  сопротивление  между  клеммой  1

разъема соленоида 2 и массой.

Находится ли измеренная величина сопротивления в
пределах показанной величины?

?

Смотрите

Шаг 6

Смотрите

Шаг 5

5

Произведите ремонт замыкания на массу внутреннего
провода (соленоида 1).
Завершен ли ремонт?

-

Система в

порядке

-

6

Замените соленоид 1.
Завершена ли замена?

-

Система в

порядке

-

7

1.  Отсоедините  разъемы  электропроводки  АКП  и

БУАКП.

2.  Измерьте  сопротивление  между  клеммой 3

разъема электропроводки АКП и массой.

3.  Измерьте  сопротивление  между  клеммой  12

разъема электропроводки АКП и массой.

Находится ли измеренная величина сопротивления в
пределах показанной величины?

?

Смотрите

Шаг 9

Смотрите

Шаг 8

8

Произведите

ремонт

замыкания

на

массу

электропроводки АКП.
Завершен ли ремонт?

-

Система в

порядке

-

9

Замените БУАКП.
Завершена ли замена?

-

Смотрите

Шаг 10

-

10

1.  После  ремонта,  используйте    функцию  "очистить

информацию"  на  сканере  и  проведите  дорожный
тест.

2.  Просмотрите "Информацию ДКН".
Был  ли  сбой  при  последней  проверке  или  появился
ли текущий ДКН?

-

Заново

начните

диагностику

Исправьте

проверен-

ную карту

ДКН



5А1 – 134  АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ ZF4 HP16

ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ (ДКН) P1851



ВЫХОДНОЙ ПРОВОД СОЛЕНОИДА 1 ЗАМКНУТ НА НАПРЯЖЕНИЕ


Описание цепи
Соленоиды

переключения – это

два

идентичных, открытых в нормальном положении
клапаны

выпуска,

которые

управляют

переключением  на  более  высокие  и  низкие
передачи во всех диапазонах передних передач.
Эти  соленоиды  работают  вместе  в  сочетании
ВКЛ  и  ВЫКЛ  по  очереди  для  управления
давлением

на

линии

и

механизмами

переключения (фрикционы и тормозки).
Соленоид  1  управляет  высоким  или  низким
давлением  на  линии  (потоком  к  каждому
гидравлическому

распределителю

(ГР))

выключаясь  и  выключаясь  (ВКЛ / ВЫКЛ),  т.  е.
при включении соленоида 1, давление на линии
будет  низким (6

∼

8  атм.),  при  выключении

соленоида  1  давление  на  линии  будет  высоким
(16

∼

18  атм.).  Соленоид 2 управляет  потоком

масла  к  ГР  фрикциона E или  фрикциону
блокировки посредством сигнала ВКЛ / ВЫКЛ.
БУАКП  следит  за  многочисленными  входными
сигналами

для

определения

надлежащей

комбинации состояния соленоидов и передачи в
соответствии

с

рабочими

условиями

автомобиля.

Условия для установки ДКН

•

  Электропроводка  соленоида  замкнута  на

массу.

•

  ДКН P1850 и P1852 не установлены.

•

  Появляется  сразу  же  после  выявления

вышеуказанных условий.

Действия, происходящие при установке ДКН

•

  Лампа удержания (hold lamp) будет мигать.

•

  БУАКП  будет  записывать  рабочие  условия

во время сбоя диагностики. Эта информация
будет

сохранена

в

буфере

записи

неисправностей.

Условия

для

стирания

лампы

удерживания/ДКН

•

  Лампа  удерживания  выключится,  когда

неисправность не появляется в течение трех
циклов зажигания.

•

  История  ДКН  будет  стираться  после 40

последовательных  циклов  прогрева  без
неисправности.

•

  Используя  сканер  для  стирания  истории

ДКН.

Вспомогательные пункты при диагностике

•

  Когда

ДКН

P1851

устанавливается,

возможной  причиной  неисправности  может
быть соленоид 1.
