АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ ZF4 HP16  5A1 – 115

Диапазон

P / N

R

D

3

2

1

Передача N

R

1-ая 2-ая 3-я 4-ая  1-ая 2-ая 3-я

1-ая 2-ая  1-ая

Клапан
соленоида 1

ВКЛ

ВКЛ/

ВЫК

ВКЛ/

ВЫК

ВКЛ/

ВЫК

ВКЛ/

ВЫК

ВКЛ/

ВЫК

ВКЛ/

ВЫК

ВКЛ/

ВЫК

ВКЛ/

ВЫК

ВКЛ/

ВЫК

ВКЛ/

ВЫК

ВКЛ/

ВЫК

Клапан
соленоида 2

ВКЛ

ВКЛ

ВКЛ  ВЫК  ВЫК  ВЫК  ВКЛ

ВЫК  ВЫК  ВКЛ

ВЫК  ВКЛ

Клапан
соленоида 3
управления
давления

на

линии (ЭМК 3)

ВЫК  ВЫК  ВЫК  ВКЛ

ВКЛ/

ВЫК

ВКЛ/

ВЫК

ВЫК  ВКЛ

ВКЛ/

ВЫК

ВЫК  ВКЛ

ВЫК

Клапан
соленоида 4
управления
давления

на

линии (ЭМК 4)

ВКЛ

ВЫК  ВКЛ

ВКЛ

ВКЛ

ВЫК  ВКЛ

ВКЛ

ВКЛ

ВКЛ

ВКЛ

ВКЛ

Клапан
соленоида 5
управления
давления

на

линии (ЭМК 5)

ВЫК  ВЫК  ВКЛ

ВКЛ

ВЫК  ВЫК  ВКЛ

ВКЛ

ВЫК  ВКЛ

ВКЛ

ВКЛ

Клапан
соленоида 6
управления
давления

на

линии (ЭМК 6)

ВКЛ

ВЫК  ВКЛ

ВКЛ

ВКЛ

ВЫК  ВКЛ

ВКЛ

ВКЛ

ВКЛ

ВКЛ

ВКЛ

Тормозок B

П

П

П



П



П



П

П



П

Тормозок

C       У













Тормозок D



У





















Тормозок E







П

П

П



П

П



П



Тормозок F





У

У





У

У



У

У

У

Фрикцион
блокировки











У













П – Применение.
У – Удерживание.
ВКЛ – Соленоид включен.
ВЫК – Соленоид выключен.
** – Ручное переключение со второй передачи на третью возможно только при более чем 100 км/час.
*** – Ручное переключение с первой передачи на вторую возможно только при более чем 60 км/час.
Примечание: Ручное переключение с первой передачи на третью также возможно при высоких
скоростях автомобиля при обеспечении безопасности.



ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ (ДКН) P0783



НЕИСПРАВНОСТЬ ПРИ ПЕРЕКЛЮЧЕНИИ С 3-ЕЙ НА 4-УЮ

ПЕРЕДАЧУ


Описание цепи
Специальной  особенностью  автоматической
коробки  передач  (АКП) ZF 4HP 16  является  то,
что  он  работает  без  муфты  свободного  хода.
Переключение  между  отдельными  передачами
происходит  сцепления  путем  посредством
перекрытия  друг  на  друга  и  рассцепления
дисков фрикциона.
Преимуществом

переключения

путем

перекрытия одного диска на другой являются:

-

АКП  может  быть  более  компактной  и

легкой  за  счет  отсутствия  муфты
свободного  хода  и  малого  количества

элементов,

осуществляющих

переключение.

-

Меньшие  потери  при  схватывании,  т.  е.

высокая эффективность.

-

Меньший  момент,  действующий  на

элементы и привод.

Тем  не  менее,  переключение  перекрытием
приводит

к

требует

высокоэффективных

механизмов  и  программ,  а  также  точные
сигналы двигателя.
Условия для установки ДКН

•

  Температура трансмиссионного масла выше

–10

0

С.



5А1 – 116  АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ ZF4 HP16

•

  Селектор  не  находится  в  положениях N

(Нейтраль) и P (Парковка).

•

  Напряжение в системе больше чем 9 вольт.

•

  Ошибка  ДКН P0715, P0716  и P0717  при

отсутствии входной скорости.

•

  Выходная скорость больше 256 об/мин.

•

  Входная скорость больше 400 об/мин.

•

  Происходит переключение передач с 3-ей на

4-ую.

•

  Появляется  сразу  же  после  выявления

вышеуказанных условий.

Действия, происходящие при установке ДКН

•

  Лампа удерживания будет мигать.

•

  БУКП будет записывать рабочие  условия во

время  сбоя  диагностики.  Эта  информация
будет

сохранена

в

буфере

записи

неисправности.

•

  Выбраны  аварийный  режим / режим

замещения  и  постоянная  третья  передача  с
помощью гидравлического управления.

•

  Открыт фрикцион блокировки.

Условия

для

стирания

лампы

удерживания/ДКН

•

  Лампа  удерживания  выключится,  когда

неисправность не появляется в течение трех
циклов зажигания.

•

  История  ДКН  будет  стираться  после 40

последовательных  циклов  прогрева  без
неисправности.

•

  Используя сканер для стирания истории ДКН

Вспомогательные пункты при диагностике

•

  При  установке  ДКН P0783, возможной

причиной неисправности может быть БУАКП.



ДКН P0783– Неисправность при переключении с 3-ей на 4-ую передачу



Шаг

Действие

Величина

Да

Нет

1

Выполните

проверку

встроенной

системы

диагностики.
Завершена ли проверка?

-

Смотрите

Шаг 2

Смотрите

"Проверка

встроен-

ной систе-

мы диаг-

ностики"

2

1.  Подсоедините сканер.
2.  Включите зажигание, выключите зажигание.
3.  Запустите  двигатель  и  позвольте  ему  прогреться

на холостых оборотах.

4.  Наблюдайте  за  "оборотами  холостого  хода,

датчиком ПДЗ" на сканере.

Найдена ли неисправность и устранена ли она?

-

 Смотрите

"Информа-

ция по диаг-

ностике

двигателя"

Смотрите

Шаг 3

3

Проверьте "ЭБУ". Смотрите Раздел 1F, Диагностика
систем.
Найдена ли неисправность?

-

Смотрите

"Раздел 1F,

Диагностик

а систем"

Смотрите

Шаг 4



4

1.  Выключите зажигание.
2.  Отсоедините разъем электропроводки БУАКП.
3.  Измерьте  напряжение  между  клеммой B3 и  B13

разъема

электропроводки

автоматической

коробки передач (АКП).

4.  Включите зажигание.
5.  Измерьте  напряжение  между  клеммой  С15  и  В13

разъема электропроводки АКП.

6.  Измерьте  напряжение  между  клеммой  С16  и  В13

разъема электропроводки АКП.

Находится  ли  измеренная  величина  напряжения  в
пределах показанной величины?

1-ая = 2.719
2-ая = 1.487

3-я = 1.000

4-ая = 0.717

Смотрите

Шаг 5

Смотрите

"Напряже-

ние в сис-

теме низ-

кое или

высокое"

5

Замените БУАКП.
Завершено ли действие?

-

Смотрите

Шаг 6

-

6

Проверьте

на

возможное

проскальзывание

фрикциона.
Найдена ли неисправность и устранена ли она?

-

Замените

АКП в сборе

Исправьте

проверен-

ную карту

ДКН





АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ ZF4 HP16  5A1 – 117

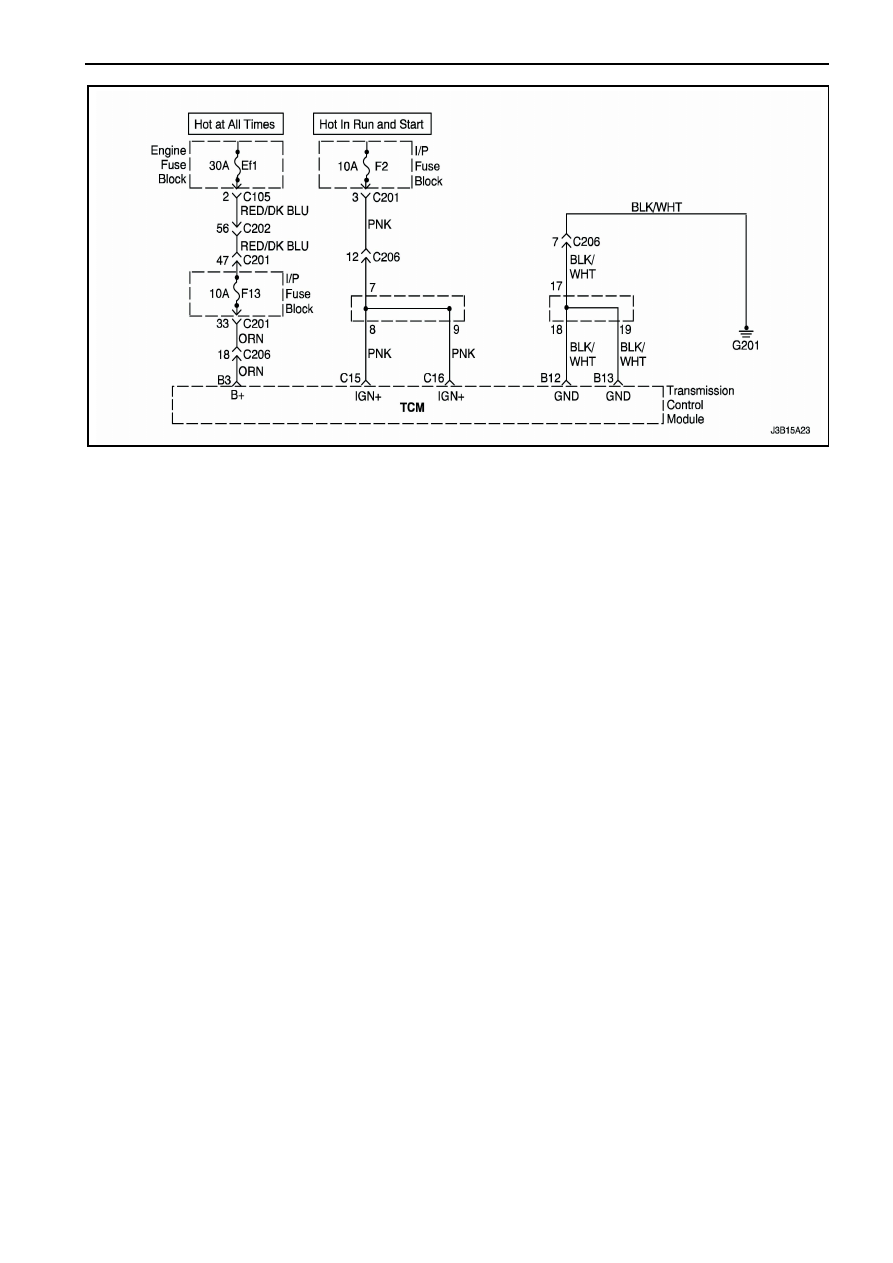

ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ (ДКН) P1606



НЕИСПРАВНОСТЬ ПРОЦЕССОРА БУАКП (ОШИБКА УСТРОЙСТВА

ПРОГРАММИРОВАНИЯ)


Описание цепи
В  случае  перепрограммирования  БУАКП  (при
прогреве) при не включенном зажигании, БУАКП
увеличивает

считывающее

устройство

перепрограммирования.

Если

считывающее

устройство  превышает  допустимое  значение,
тогда неисправность будет выявлена.
Условия для установки ДКН

•

  Напряжение в системе слишком высокое или

слишком низкое.

•

  Выходное

напряжение

АКП

слишком

высокое или слишком низкое.

•

  Появляется  сразу  же  после  выявления

вышеуказанных условий.

Действия, происходящие при установке ДКН

•

  Лампа удерживания будет мигать.

•

  БУКП будет записывать  рабочие  условия во

время  сбоя  диагностики.  Эта  информация

будет

сохранена

в

буфере

записи

неисправности.

•

  Выбраны  аварийный  режим / режим

замещения

и

постоянная

четвертая

передача

с

помощью

гидравлического

управления.

•

  Прерывания  питания  напряжения  к  клапану

ЭМК (EDS).

Условия

для

стирания

лампы

удерживания/ДКН

•

  Лампа  удерживания  выключится,  когда

неисправность не появляется в течение трех
циклов зажигания.

•

  История  ДКН  будет  стираться  после 40

последовательных  циклов  прогрева  без
неисправности.

•

  Используя  сканер  для  стирания  истории

ДКН.

5А1 – 118  АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ ZF4 HP16

ДКН P1606– Неисправность процессора БУАКП (ошибка устройства

программирования)



Шаг

Действие

Величина

Да

Нет

1

Выполните

проверку

встроенной

системы

диагностики.
Завершена ли проверка?

-



Смотрите

Шаг 2

Смотрите

"Проверка

встроен-

ной систе-

мы диаг-

ностики"

2

1.  Подсоедините сканер.
2.  Включите зажигание, запишите, затем сотрите все

ДКН, затем выключите зажигание.

3.  Включите зажигание и запустите двигатель.
4.  Доведите обороты двигателя до 1,200 об/мин.
5.  Выберите напряжение в системе на сканере.
6.  Управляйте  автомобилем  и  наблюдайте  за

напряжением в системе на экране сканера.

Находится  ли  измеренная  величина  напряжения  в
пределах показанной величины?

9-16 v

Смотрите

Шаг 4

Смотрите

Шаг 3

3

1.  Отсоедините

отрицательную

клемму

аккумуляторной батареи.

2.  Измерьте напряжение аккумуляторной батареи на

аккумуляторной батарее.

Находится  ли  измеренная  величина  напряжения  в
пределах показанной величины?

9-16 v

Смотрите

Шаг 4

Смотрите

Раздел 1Е,

Электри-

ческая

часть

двигателя

4

1.  Включите зажигание.
2.  Включите кондиционер воздуха.
3.  Доведите обороты двигателя до 1,200 об/мин.
4.  Наблюдайте за напряжением в системе на экране

сканера.

Находится  ли  измеренная  величина  напряжения  в
пределах показанной величины?

9-16 v

Смотрите

Шаг 6

Смотрите

Шаг 5

5

1.  Выключите зажигание.
2.  После

проверки

системы

зарядки,

при

необходимости

произведите

ремонт

цепи

генератора.

Завершено ли действие?

-

 Система в

порядке

-

6

Двигатель  не  запустится,  если  предохранители F2
или EF1 перегорели.
Найдена ли неисправность?

-

Смотрите

Шаг 7

Смотрите

Шаг 8

7

При необходимости замените предохранители.
Завершена ли замена?

-

 Система в

порядке

-

8

1.  Включите зажигание.
2.  Измерьте  напряжение  на  предохранителях F2,

EF1.

Находится  ли  измеренная  величина  напряжения  в
пределах показанной величины?

9-16 v

Смотрите

Шаг 10

 Смотрите

Шаг 9

9

Произведите  ремонт  обрыва  провода  питания
напряжения.
Завершено ли действие?

-

 Система в

порядке

-

10

1.  Выключите зажигание.
2.  Отсоедините разъем электропроводки БУАКП.
3.  Измерьте

сопротивление

между

предохранителем EF1  и  клеммой B3 разъема
электропроводки БУАКП.

Находится ли измеренная величина сопротивления в
пределах показанной величины?

≈

 0

Ω



Смотрите

Шаг 12

Смотрите

Шаг 11

11

Произведите ремонт обрыва или замыкания на массу
провода (между предохранителем EF1 и клеммой B3).
Завершен ли ремонт?

-

 Система в

порядке

-
