5А1 – 4  АВТОМАТИЧЕСКАЯ  КОРОБКА  ПЕРЕДАЧ ZF4 HP16

ВВЕДЕНИЕ

АВТОМАТИЧЕСКАЯ КОРОБКА
ПЕРЕДАЧ ZF 4HP 16

ZF 4HP 16 – это

четырехскоростная

автоматическая

коробка

передач,

спроектированная

для

переднеприводных

автомобилей  с  поперечным  расположением
двигателя.
Автоматическая

коробка

передач

имеет

гидротрансформатор

с

управляемым

скользящим фрикционом блокировки.
Планетарная

передача

обеспечивает

передаточные  числа.  Передаточное  число
может

быть

приспособлено

к

мощности

двигателя  и  весу  автомобиля.  Электронно-
гидравлическое

управление

осуществляет

переключение  передач.  В  положении "P"
селектора

переключения

передач,

выход

мощности  (передача  момента)  блокируется
механически.
Специальная

характерная

черта

автоматической коробки передач состоит в том,
что  она  работает  без

муфты

(колеса)

свободного

хода.

Переключение

между

отдельными

передачами

происходит

посредством

сцепления

и

рассцепления

фрикционов и тормозков.
Преимуществом  переключения  посредством
сцепления

и

рассцепления

являются

следующее:

-

Автоматическая

коробка

передач

компактнее

и

легче

с

расчетом

отсутствия  муфты  свободного  хода  и
меньшим

количеством

элементов

переключения.

-

Меньше  потерь  при  сцеплении,  т.  е.

больше эффективности.

-

Меньше

момент (peak torque),

действующий  на  деталях  и  линии
передачи мощности.

Тем  не  менее,  переключение  посредством
сцепления и рассцепления делает необходимым
высокоэффективные  программы,  и  точность
сигналов двигателя.



АВТОМАТИЧЕСКАЯ  КОРОБКА  ПЕРЕДАЧ ZF4 HP16  5A1 – 5

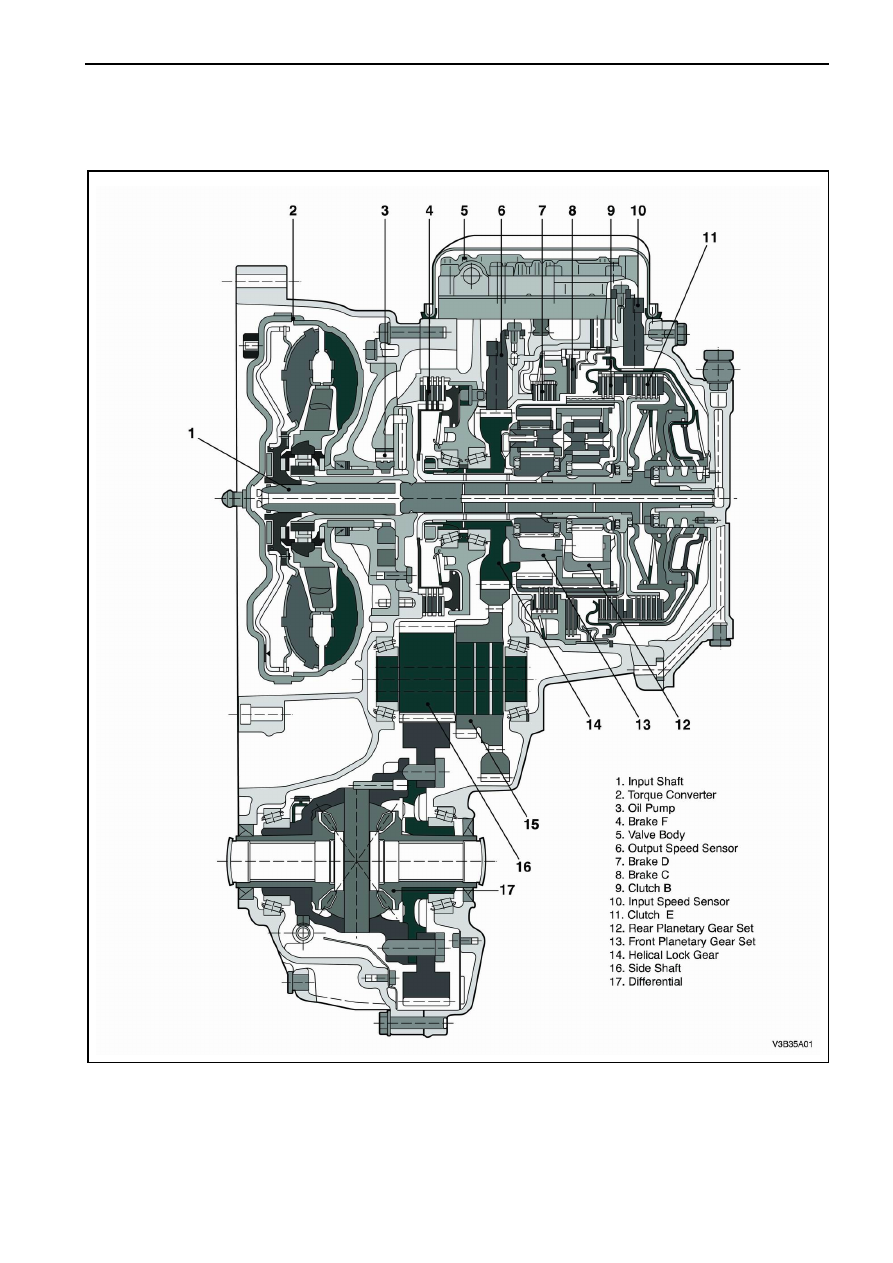

УСТРОЙСТВО АВТОМАТИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

5А1 – 6  АВТОМАТИЧЕСКАЯ  КОРОБКА  ПЕРЕДАЧ ZF4 HP16

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА



ОСНОВНАЯ ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА



Наименование

Определение

Тип автоматической коробки передач (АКП)

4-х скоростная для переднеприводных автомобилей с

поперечным расположением двигателя

Входной момент 240

Нм

Вес АКП

76 кг

Емкость гидротрансформатора

9.72 кг

Тип трансмиссионного масла

ESSO LT 71141 или TOTAL ATF H50235

Емкость АКП 6.9

л



ПЕРЕДАТОЧНЫЕ ЧИСЛА АВТОМАТИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ



Передача

Передаточное число

Первая 2.719
Вторая

1.487

Третья

1.000

Четвертая 0.717
Задняя 2.529
Главная 3.945

:

1



ОБЪЕМ ТРАНСМИССИОННОГО МАСЛА В АКП



Наименование

Литры

Снятие нижнего поддона 4
Капитальный ремонт 6.9
Снятие гидротрансформатора

2

(Примерные измерения)



СПЕЦИФИКАЦИЯ МОМЕНТОВ ЗАТЯЖЕК



Наименование

Нм

Болты крепления опорной плиты 23.5
Шлицевая гайка

220

Болты крепления задней крышки 23.5
Болты крепления маслоотражательной пластины

10

Включатель положения Парковка / Нейтраль (P/N)

10

Болты крепления масляного насоса

10

Болты крепления крышки корпуса фильтра

10

Болты крепления датчика входной скорости 8
Болты крепления датчика выходной скорости 8
Болты крепления корпуса клапанов

8

Верхний и нижний болты крепления корпуса клапанов

6

Болты крепления масляного поддона

6

Сливная пробка масляного поддона

45

Пробка отверстия для замера уровня трансмиссионного масла

45

Пробка линии давления

20

Болты крепления крышки корпуса клапанов 1 6
Болты крепления клапана соленоида

6

Болты крепления регулятора управления давлением (ЭМК) 6
Болты крепления впускной трубки масляного охладителя 35
Болты крепления выпускной трубки масляного охладителя 35
Контргайка регулятора троса управления переключением 8
Гайка крепления троса управления переключением 8
Верхние болты крепления автоматической коробки передач к двигателю

75

Селектор переключения передач (на картере АКП)

15
