АНТИБЛОКИРОВОЧНАЯ  ТОРМОЗНАЯ  СИСТЕМА  4F – 9

Проверка цепи диагностики (Продолжение)



Шаг

Действие

Величина

Да

Нет



12

Выполните дорожный тест как описано выше.
Установлены ли какие-нибудь ДКН?

-

Смотрите

таблицу для

данной ДКН

-



4F – 10  АНТИБЛОКИРОВОЧНАЯ  ТОРМОЗНАЯ  СИСТЕМА

НЕ РАБОТАЕТ ИНДИКАТОРНАЯ ЛАМПА АБС

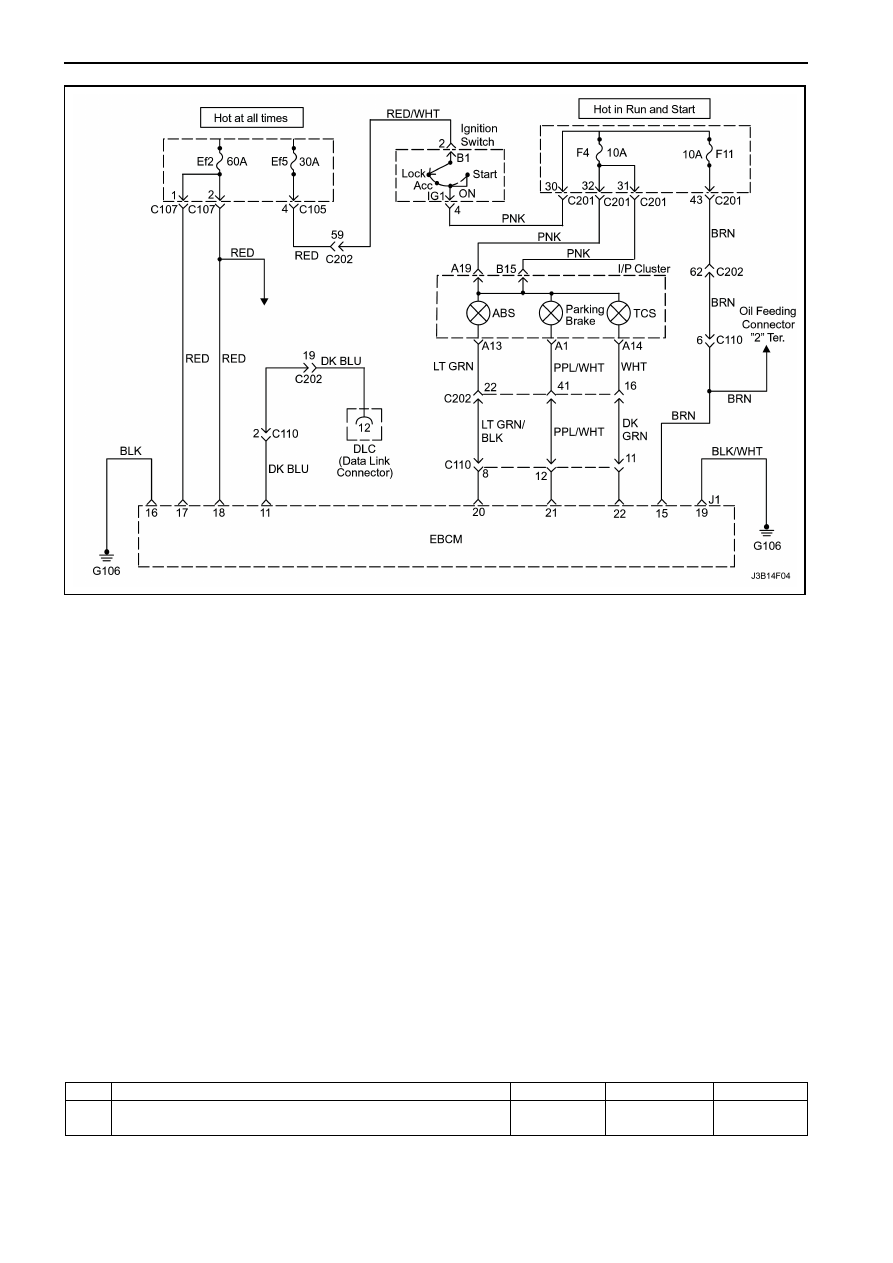

Описание цепи
Напряжение

аккумуляторной

батареи

поставляется  в  индикаторную  лампу  АБС  в
положениях  включателя  зажигания ON или
START.  Индикаторная  лампа  АБС  может
включаться  только  при  внутреннем  заземлении
клеммы 20 разъема блока  управления  АБС  или
замыкающий  провод (shorting bar) в  разъеме
модуля АБС когда он отсоединен от модуля.
Диагностика
Эта

процедура

проверяет

на

наличие

неисправности  в  проводке,  в  заземлении,  в
подаче  напряжения,  а  также  на  перегорание
индикаторной  лампы  или  на  ненадлежащий
контакт в разъеме.
Причины

•

  Предохранитель перегорел.

•

  Перегорела индикаторная лампа.

•

  Клемма разъема коррозирована (разъедена)

или поломана.

•

  Неисправное соединение заземления.

•

  ЭБУТ неисправен.

Описание проверки
Нижеследующие  номера  (шаги)  направляют  к
тем  или  иным  шагам  в  диагностической
таблице.
1.  Этот  тест  проверяет  на  наличие  ДКН,

которые  могут  привести  к  неисправности
индикаторной лампы.

2.  Этот  тест  проверяет  на  неисправное

состояние индикаторной лампы.

3.  Этот  тест  проверяет  напряжение  в  цепи

лампы.

4.  Это  шаг  начинает  серию  тестов  цепи  от

индикаторной лампы до ЭБУТ и массы.

19.  Этот  шаг  начинает  серию  тестов  цепей

подачи

напряжения,

которые

питают

индикаторную лампу.

Не работает индикаторная лампа АБС

Шаг

Действие

Величина

Да

Нет

1

Подсоедините сканер  и проверьте на наличие ДКН.
Установлены ли какие-нибудь ДКН?

-

Смотрите

таблицу ДКН

Смотрите

Шаг 2



АНТИБЛОКИРОВОЧНАЯ  ТОРМОЗНАЯ  СИСТЕМА  4F – 11

Не работает индикаторная лампа АБС (Продолжение)



Шаг

Действие

Величина

Да

Нет



2

1.  Переведите  включатель  зажигания  в  положение

LOCK.

2.  Отсоедините сканер.
3.  Включите зажигание.
4.  Понаблюдайте за индикаторной лампой АБС.
Горит  ли  индикаторная  лампа 4 секунды  и  гаснет  ли
после этого?

-

Смотрите

"Переме-

жающиеся

неисправ-

ности и

плохие

соединения"

Смотрите

Шаг 3



3

При включенном зажигании, понаблюдайте за лампой
давления масла.
Горит ли лампа давления масла?

-

Смотрите

Шаг 4

Смотрите

Шаг 19

4

1.  Переведите  включатель  зажигания  в  положение

LOCK.

2.  Отсоедините  разъем  с  электронного  блока

управления тормозами (ЭБУТ).

3.  Включите зажигание.
Горит ли индикаторная лампа АБС?

-

Смотрите

Шаг 5

Смотрите

Шаг 8

5

•

  Переведите  включатель  зажигания  в  положение

LOCK.

•

  Проверьте  клеммы  19  и 20 на  разъеме  ЭБУТ  на

обеих проводах АБС и на ЭБУТ.

Имеет ли место плохое соединение на этих клеммах?

-

Смотрите

Шаг 6

Смотрите

Шаг 7

6

При необходимости произведите ремонт неисправных
клемм или замените электронный блок АБС.
Завершен ли ремонт?

-

Система в

порядке

-

7

Замените электронный блок АБС.
Завершен ли ремонт?

-

Система в

порядке

-

8

•

  Переведите  включатель  зажигания  в  положение

LOCK.

•

  Отсоедините  провод  с  отрицательной  клеммы

аккумуляторной батареи.

•

  Измерьте  сопротивление  между  отрицательной

клеммой

аккумуляторной

батареи,

которая

прикреплена  к  массе  и  замыкающий  провод
(shorting bar) в разъеме ЭБУТ.

Совпадает ли измеренная величина сопротивления с
установленной величиной?

0

Ω

Смотрите

Шаг 10

Смотрите

Шаг 9

9

Произведите

ремонт

обрыва

или

высокого

сопротивления  в  проводе  от  клеммы  19  разъема
ЭБУТ и массой G106.
Завершен ли ремонт?

-

Система в

порядке

-

10

1.  Снимите щиток приборов.
2.  Снимите  и  проверьте  лампочку  индикаторной

лампы АБС.

Перегорела ли лампочка?

-

Смотрите

Шаг 11

Смотрите

Шаг 12

11

1.  Замените лампочку индикаторной лампы АБС.
2.  Установите щиток приборов.
Завершен ли ремонт?

-

Система в

порядке

-

12

Проверьте  клемму  А13  разъема  щитка  приборов  на
целостность.
Показывает ли омметр установленную величину?

0

Ω

Смотрите

Шаг 14

Смотрите

Шаг 13

13

Произведите  ремонт  контакта  клеммы  А13  разъема
щитка приборов.
Завершен ли ремонт?

-

Система в

порядке

-

14

Проверьте электропроводку и разъемы в коричневом
проводе  с  черной  полоской  от  клеммы  А13  разъема
щитка приборов до клеммы 20 разъема ЭБУТ.
Показывает ли омметр установленную величину?

∞

Смотрите

Шаг 15

Смотрите

Шаг 16

15

Произведите  ремонт  обнаруженного  обрыва  или
высокого сопротивления.
Завершен ли ремонт?

-

Система в

порядке

-

4F – 12  АНТИБЛОКИРОВОЧНАЯ  ТОРМОЗНАЯ  СИСТЕМА

Не работает индикаторная лампа АБС (Продолжение)



Шаг

Действие

Величина

Да

Нет



16

Проверьте  на  целостность  между  клеммой  19
разъема АБС и массой G106.
Совпадает  ли  измеренная  величина  сопротивления
соединения массы с установленной величиной?

0

Ω



Смотрите

Шаг 17

Смотрите

Шаг 18



17

Замените электронный блок АБС.
Завершен ли ремонт?

-

Система в

порядке

-

18

Произведите  ремонт  между  клеммой  19  разъема
ЭБУТ и массой G106.
Завершен ли ремонт?

-

Система в

порядке

-

19

1.  Переведите  включатель  зажигания  в  положение

LOCK.

2.  Проверьте

предохранитель F4 в

блоке

предохранителей панели инструментов.

Перегорел ли предохранитель?

-

Смотрите

Шаг 20

Смотрите

Шаг 21

20

Замените предохранитель F4.
Завершен ли ремонт?

-

Система в

порядке

-

21

Проверьте

предохранитель EF5 в

блоке

предохранителей двигателя.
Перегорел ли предохранитель?

-

Смотрите

Шаг 22

Смотрите

Шаг 23

22

Замените предохранитель F5.
Завершен ли ремонт?

-

Система в

порядке

-

23

Измерьте  напряжение

в

клемме 2 разъема

включателя зажигания, зондируя разъем.
Совпадает  ли  измеренная  величина  напряжения  с
установленной величиной?

11-14 В

Смотрите

Шаг 25

Смотрите

Шаг 24

24

1.  Проверьте  красный  провод  между  клеммой  4

разъема

С105

в

блоке

предохранителей

двигателя  и  клеммой 2 включателя  зажигания  на
целостность.

2.  Произведите  ремонт  обрыва  или  высокого

сопротивления.

Завершен ли ремонт?

-

Система в

порядке

-

25

1.  Включите зажигание.
2.  Зондируйте

клемму 4 (розовый)

разъема

включателя зажигания.

Совпадает  ли  измеренная  величина  напряжения  с
установленной величиной?

11-14 В

Смотрите

Шаг 27

Смотрите

Шаг 26

26

Замените включатель зажигания.
Завершен ли ремонт?

-

Система в

порядке

-

27

1.  Переведите  включатель  зажигания  в  положение

LOCK.

2.  Проверьте

розовый

провод

от

клеммы

4включателя  зажигания  к  предохранителю F4 в
блоке предохранителей панели инструментов.

Показывает ли омметр установленную величину?

∞

Смотрите

Шаг 28

Смотрите

Шаг 29

28

Произведите

ремонт

обрыва

или

высокого

сопротивления.
Завершен ли ремонт?

-

Система в

порядке

-

29

1.  Снимите щиток приборов.
2.  Проверьте розовый провод от предохранителя F4

к клемме 19 разъема В щитка приборов.

3.  Произведите  ремонт  обнаруженного  обрыва  или

высокого  сопротивления  в  электропроводке,
распределительной  коробки  проводов (splice
pack) или разъеме.

Завершен ли ремонт?

-

Система в

порядке

-
