  СИСТЕМА  ВЫПУСКА    1G – 3

ОБСЛУЖИВАНИЕ И РЕМОНТ



ОБСЛУЖИВАНИЕ АВТОМОБИЛЯ

КАТАЛИТИЧЕСКИЙ
НЕЙТРАЛИЗАТОР



Процедура снятия

1.  Отсоедините

отрицательную

клемму

аккумуляторной батареи.

2.  Отсоедините

электрический

разъем

кислородного датчика.

3.  Открутите  болты  и  снимите  кожух  выпускного

коллектора.

4.  Открутите

гайки

верхнего

фланца

каталитического нейтрализатора.

Внимание: Гайки и шпильки могут откручиваться как
одно  целое  из-за  высокой  температуры,  исходящей
из  выпускного  коллектора,  но  они  могут  быть
повторно использованы.

5.  Открутите

болт

кронштейна

крепления

передней выхлопной трубы.

6.  Открутите  гайки  передней  выхлопной  трубы  к

фланцу каталитического нейтрализатора.

7.  Снимите

прокладку

каталитического

нейтрализатора.

8.  Прочистите  уплотняемые  поверхности  на

передней  выхлопной  трубе  и  выпускном
коллекторе.

9.  Проверьте  переднюю  выхлопную  трубу  и

выпускной  коллектор  на  наличие  отверстий
повреждения,  открытых  швов  или  других
неисправностей, из-за которых выхлопные газы
могут просочиться внутрь салона.



1G – 4  СИСТЕМА  ВЫПУСКА

Процедура установки

Установите  каталитический  нейтрализатор  и
прокладку  на  фланец  передней  выхлопной  трубы
и закрутите болты.

Затяжка

Затяните

болты

крепления

каталитического

нейтрализатора  к  фланцу  передней  выхлопной
трубы моментом 40 Нм.
Затяните  болт  крепления  передней  выхлопной
трубы к блоку цилиндров моментом 50 Нм.

2.  Установите

прокладку

и

каталитический

нейтрализатор к выпку, затем закрутите гайки.

Затяжка

Затяните  гайки  крепления  каталитического
нейтрализатора  к  выпускному  коллектору
моментом 40 Нм.



3.  Закрутите  болты  теплозащитного  кожуха

выпускного коллектора.

Затяжка

Затяните

болты

теплозащитного

кожуха

выпускного коллектора моментом 15 Нм.

4.  Подсоедините

электрический

разъем

кислородного датчика.

5.  Подсоедините

отрицательную

клемму

аккумуляторной батареи.

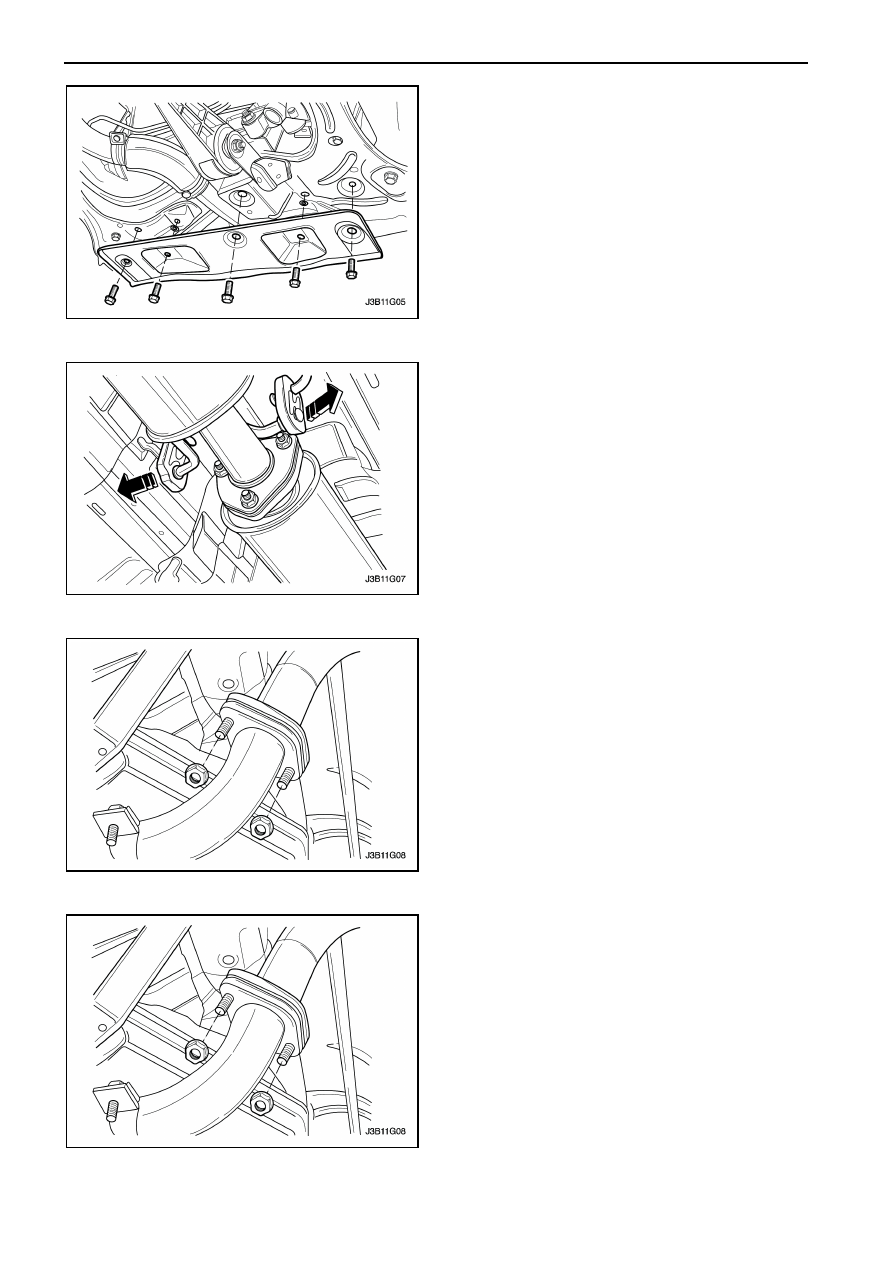

ПЕРЕДНЯЯ ВЫХЛОПНАЯ ТРУБА



Процедура снятия

Открутите  болты  и  снимите  кронштейн  крепления
поперечной балки.



  СИСТЕМА  ВЫПУСКА    1G – 5

2.  Отсоедините разъем кислородного датчика.
3.  Открутите

болт

кронштейна

крепления

передней выхлопной трубы.

4.  Открутите

гайки

крепления

передней

выхлопной  трубы  к  фланцу  каталитического
нейтрализатора.



5.  Открутите

гайки

крепления

передней

выхлопной трубы к переднему глушителю.

6.  Снимите  передняя  выхлопная  труба  и

прокладку.

7.  Прочистите  уплотняемые  поверхности  на

переднем  глушителе  и  передней  выхлопной
трубе.

8.  Проверьте  переднюю  выхлопную  трубу  на

наличие  отверстий,  повреждения,  открытые
швы  или  другие неисправности,  из-за  которых
выхлопные  газы  могут  просочиться  внутрь
салона.

Процедура установки

1.  Установите  переднюю  выхлопную  трубу  и

прокладку.

2.  Закрутите

гайки

крепления

передней

выхлопной трубы к переднему глушителю.

Затяжка

Затяните

гайки

крепления

передней

выхлопной  трубы  к  переднему  глушителю
моментом 30 Нм.



3.  Закрутите

гайки

крепления

передней

выхлопной  трубы  к  фланцу  каталитического
нейтрализатора.

4.  Закрутите

болт

кронштейна

крепления

передней выхлопной трубы.

Затяжка

Затяните

гайки

крепления

передней

выхлопной  трубы  к  фланцу  каталитического
нейтрализатора моментом 40 Нм.
Затяните

болт

кронштейна

крепления

передней выхлопной трубы моментом 50 Нм.

5.  Подсоедините разъем кислородного датчика.

1G – 6  СИСТЕМА  ВЫПУСКА

6.  Закрутите болт нижнего кронштейна крепления

поперечной балки и затяните моментом 35 Нм.



ПЕРЕДНИЙ ГЛУШИТЕЛЬ



Процедура снятия

1.  Открутите  гайки  и  снимите  трубу  переднего

глушителя  и  прокладку  с  фланца  передней
выхлопной трубы.

2.  Отсоедините передний глушитель с резиновой

подвески.



3.  Открутите  гайки  снимите  прокладку  с  фланца

трубы заднего глушителя.

4.  Снимите передний глушитель.
5.  Проверьте  выхлопную  трубу  и  передний

глушитель

на

наличие

отверстий,

повреждений,  открытых  швов  или  других
неисправностей,  из-за  которых  выхлопные
газы  могут  просочиться  внутрь  салона  или
багажного отсека.



Процедура установки

1.  Подсоедините

передний

глушитель

к

резиновой подвеске.

2.  Прикрепите  гайками  передний  глушитель  к

заднему  глушителю,  установив  между  ними
прокладку.  Закрепите  передний  глушитель  в
резиновой подвеске.

Затяжка

Затяните

гайки

крепления

переднего

глушителя  к  заднему  глушителю  моментом 30
Нм.
