ВЫСВОБОЖДЕНИЕ ДАВЛЕНИЯ
В СИСТЕМЕ ПИТАНИЯ

Процедура

ПРЕДОСТЕРЕЖЕНИЕ:

Система

питания

находится

под

давлением.

Для

предотвращения  утечки  топлива  и  риска
получения  ожогов  от  возгорания  топлива,
необходимо  стравить  давление  топлива  в
системе

до

отсоединения

топливных

трубок.
1.  Снимите крышку (fuel cap).
2.  Снимите  предохранитель Ef18  в  блоке

предохранителей отсека двигателя.

3.  Запустите  двигатель  и  дайте  двигателю

заглохнуть.

4.  Проверните

коленчатый

вал

двигателя

дополнительно на 10 секунд.

ТОПЛИВНЫЙ БАК

Процедура снятия

ПРЕДОСТЕРЕЖЕНИЕ:

Система

питания

находится

под

давлением.

Для

предотвращения  утечки  топлива  и  риска
получения  ожогов  от  возгорания  топлива,
необходимо  стравить  давление  топлива  в
системе

до

отсоединения

топливных

трубок.
1.  Стравите

давление

топлива.

Смотрите

"Высвобождение

давления

в

системе

питания" в этом разделе.

2.  Отсоедините

отрицательную

клемму

аккумуляторной батареи.

3.  Слейте топливо с топливного бака.

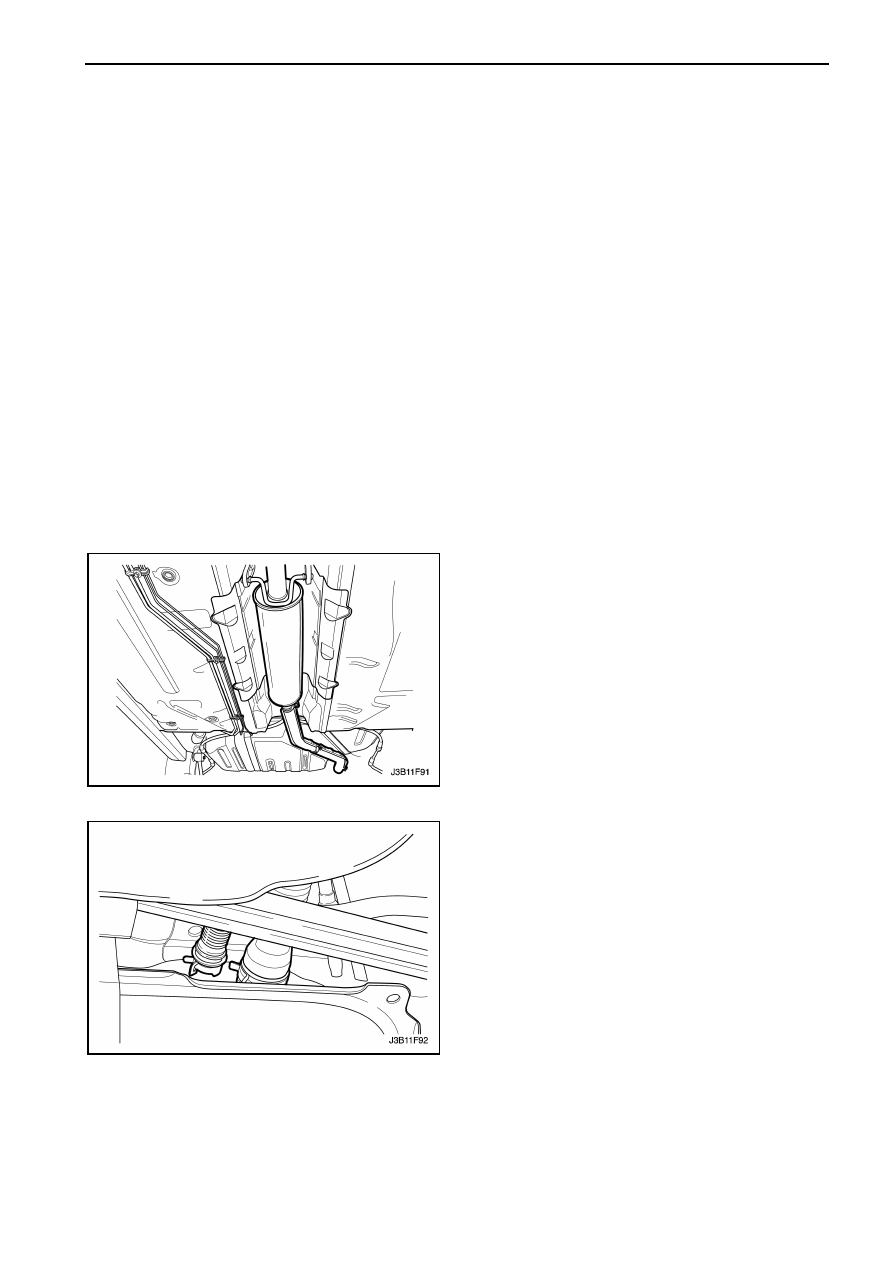

4.  Снимите  передний  глушитель.  Смотрите

Раздел 1G, Система выпуска.


5.  Снимите  зажим  заливной  трубки  топливного

бака.

6.  Отсоедините  заливную  трубку  топливного

бака.

7.  Отсоедините  трубку  выхода  паров  топлива

рядом с заливной трубкой топливного бака.

8.  Отсоедините

разъем

электропроводки

топливного насоса.

1F – 188  УПРАВЛЕНИЕ  ДВИГАТЕЛЕМ

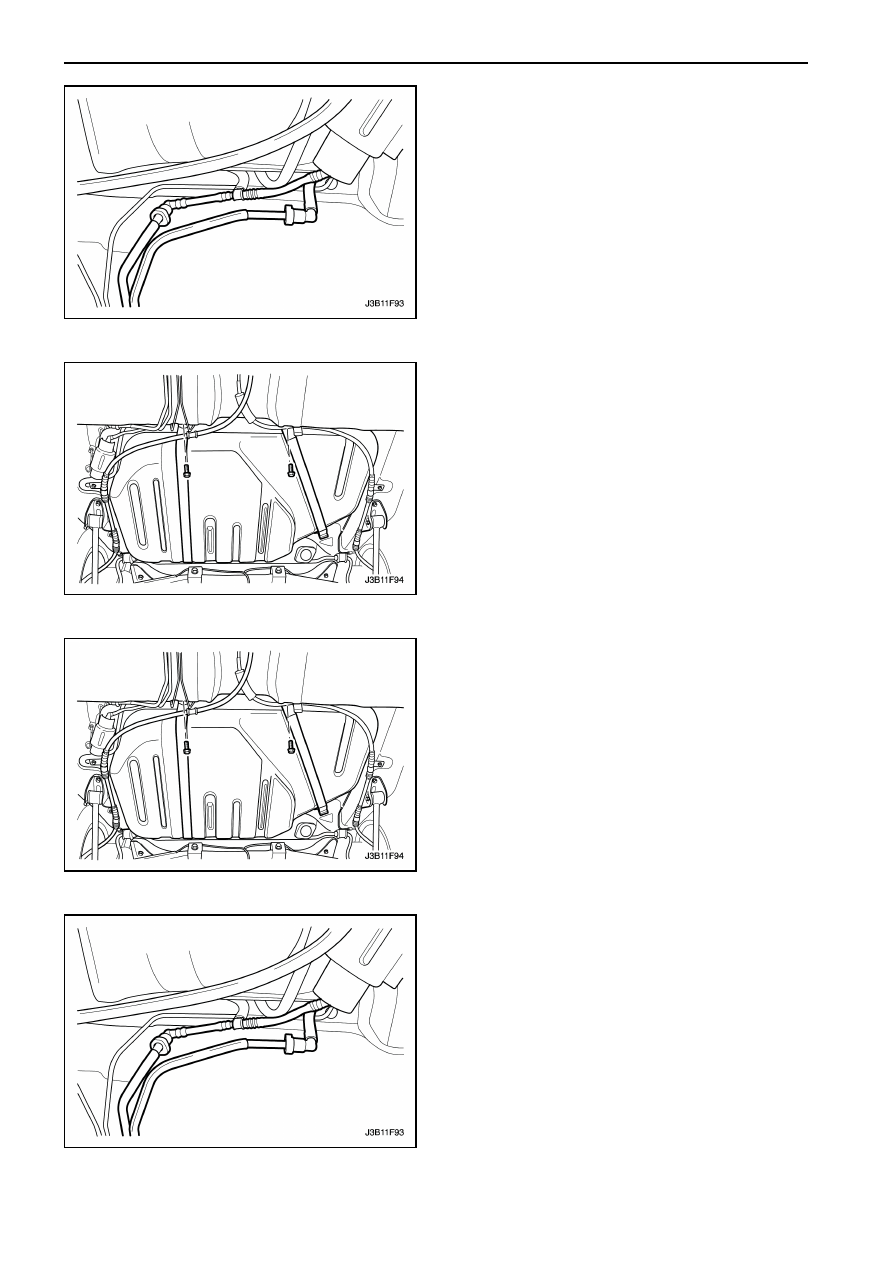

9.  Отсоедините  трубку  подачи  топлива  и  трубку

возврата  топлива  рядом  с  правой  передней
частью топливного бака.

10. Снимите  топливный  насос.  Смотрите  Раздел

"Топливный насос" в этом разделе.

11. Снимите

кронштейн

крепления

троса

стояночного тормоза.

12. Подпорите топливный бак.
13. Открутите  стяжные  гайки  хомутов  крепления

топливного бака.

14. Снимите хомуты крепления топливного бака.
15. Осторожно опустите топливный бак.
16. Снимите топливный бак.
17. При  необходимости  перенесите  необходимые

части.

Процедура установки

1.  Поднимите топливный бак и разместите в его

оригинальном положении.

2.  Установите  хомуты  крепления  топливного

бака.

3.  Закрутите  стяжные  гайки  хомутов  крепления

топливного бака.

Затяжка

Затяните  стяжные  гайки  хомутов  крепления
топливного бака моментом 20 Нм.

4.  Установите  кронштейн  крепления  троса

стояночного тормоза.

5.  Установите  топливный  насос.  Смотрите

"Топливный насос" в этом разделе.

6.  Подсоедините  трубку  подачи  и  трубку

возврата топлива.



УПРАВЛЕНИЕ  ДВИГАТЕЛЕМ    1F – 189

7.  Подсоедините

разъем

электропроводки

топливного насоса.

8.  Подсоедините трубку отвода паров топлива.
9.  Подсоедините  трубку  залива  топлива  в

топливный бак.

10. Подсоедините

вентиляционную

трубку

топливного бака.

11. Установите  хомут  трубки  залива  топлива  на

топливном баке.

12. Установите  передний  глушитель.  Смотрите

Раздел 1G "Система выпуска".

13. Подсоедините

отрицательную

клемму

аккумуляторной батареи.

14. Залейте топливо в топливный бак.
15. Выполните  проверку  на  наличие  утечки  в

топливном  баке  и  соединениях  топливных
трубок.

ТОПЛИВНЫЙ НАСОС

Процедура снятия


ПРЕДОСТЕРЕЖЕНИЕ:

Система

питания

находится

под

давлением.

Для

предотвращения  утечки  топлива  и  риска
получения  ожогов  от  возгорания  топлива,
необходимо  стравить  давление  топлива  в
системе

до

отсоединения

топливных

трубок.
1.  Стравите давление в системе питания.

1)  Снимите крышку топливного насоса.
2)  Снимите  предохранитель Ef18  в  блоке

предохранителей отсека двигателя.

3)  Запустите  двигатель  и  дайте  заглохнуть

двигателю.

4)  Проверните  коленчатый  вал  двигателя

дополнительно на 10 секунд.

2.  Отсоедините

отрицательную

клемму

аккумуляторной батареи.

3.  Снимите  заднее  сиденье.  Смотрите  Раздел

9H, Сиденья.

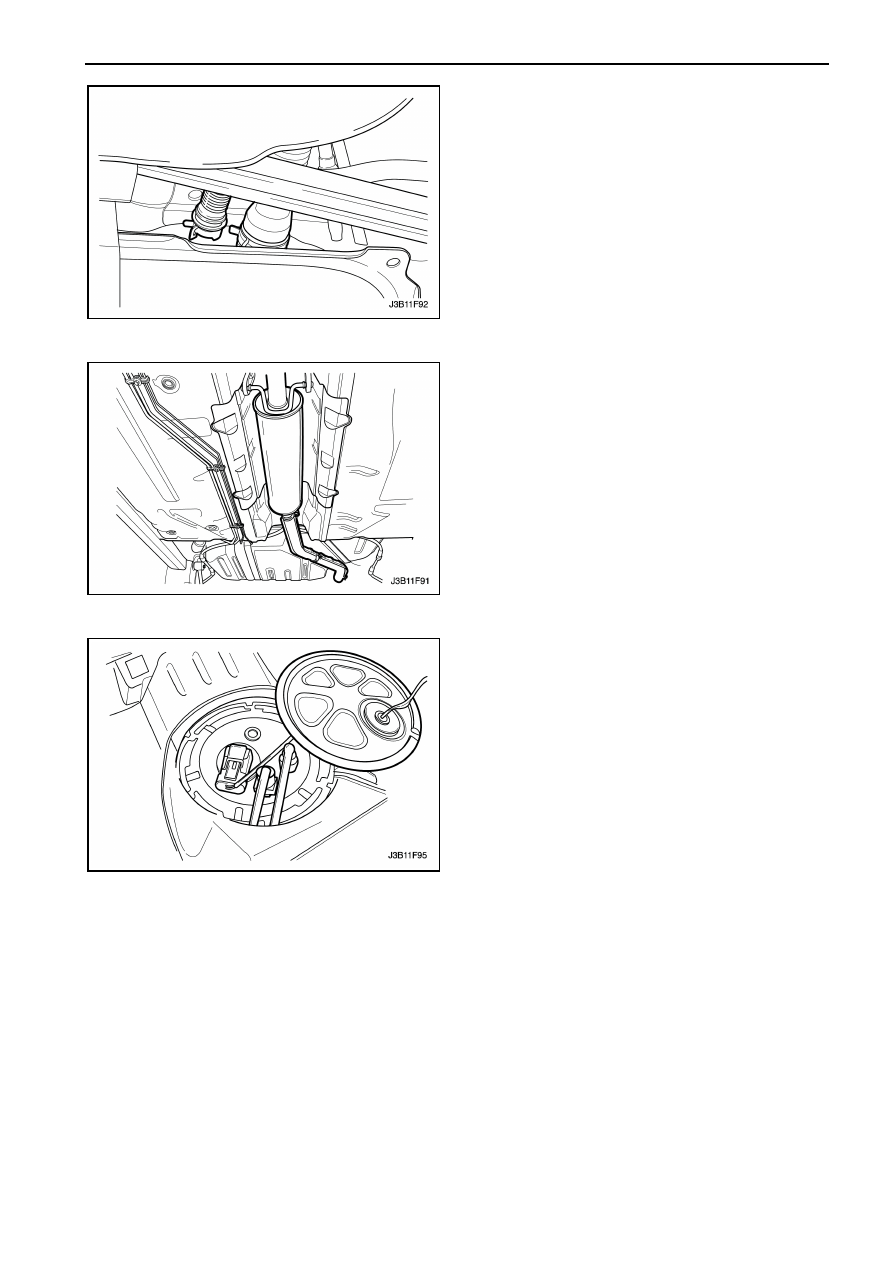

4.  Снимите  технологический  лючок  топливного

насоса.

5.  Отсоедините

электрический

разъем

топливного насоса.

6.  Отсоедините  выходную  трубку  топливного

насоса.

7.  Отсоедините трубку возврата топлива.

1F – 190  УПРАВЛЕНИЕ  ДВИГАТЕЛЕМ

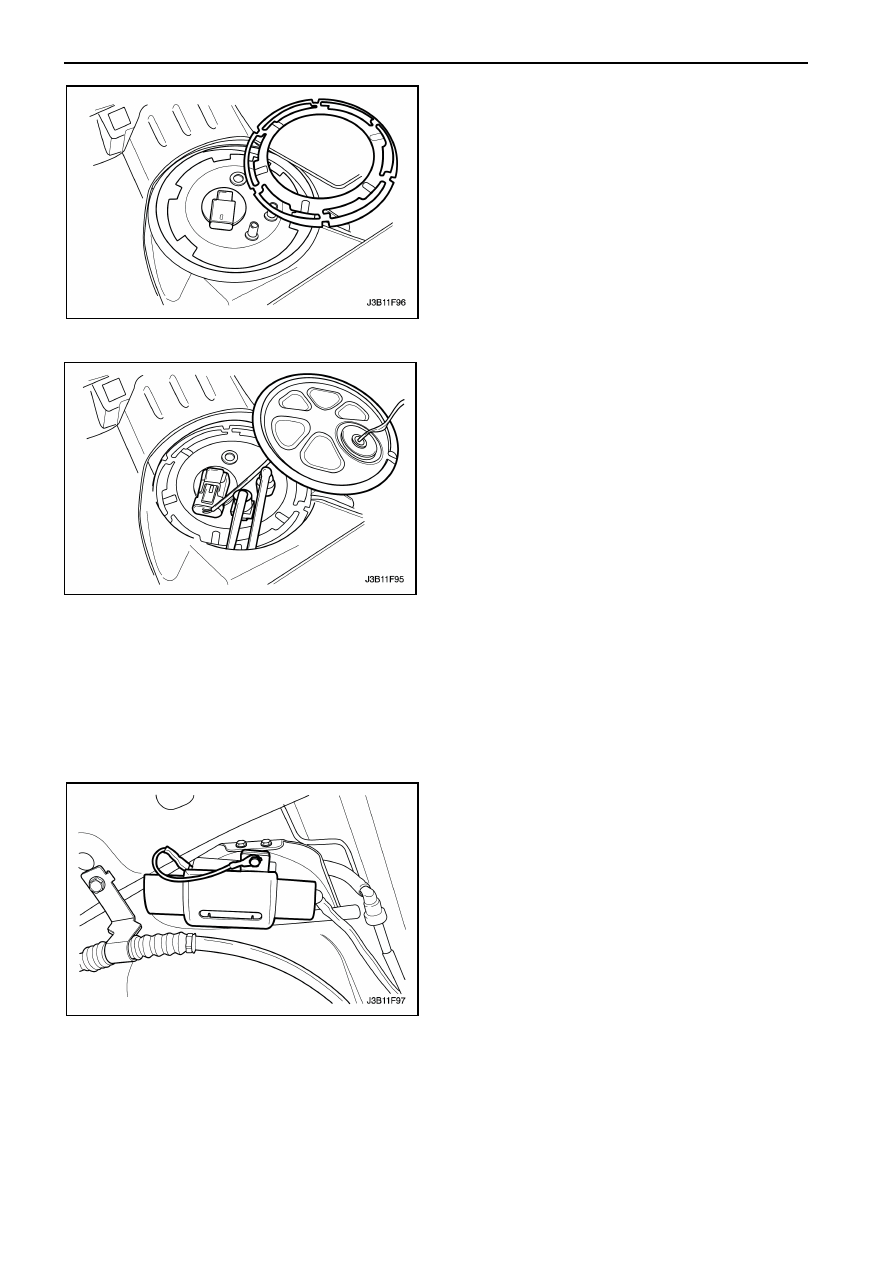

8.  Поверните  замковое  кольцо  против  часовой

стрелки  для  очистки  поверхности  топливного
насоса.

9.  Снимите  топливный  насос  в  сборе  с

топливного бака.

Процедура установки

1.  Прочистите

поверхность

сопряжения

прокладки на топливном баке.

2.  Расположите новую прокладку.
3.  Установите  топливный  насос  в  топливном

баке  в  таком  положении,  в  каком  он  был  до
снятия для удобного подсоединение разъема.

4.  Расположите  замковое  кольцо  в  своем

положении  и  поверните  его  по  часовой
стрелке  до  тех  пор,  пока  кольцо  не  упрется  в
стопор бака.

5.  Подсоедините разъем топливного бака.
6.  Установите  выходную  трубку  топливного

насоса.

7.  Установите трубку возврата топлива.
8.  Установите

технологический

лючок

топливного насоса.

9.  Подсоедините

отрицательную

клемму

аккумуляторной батареи.

10. Выполните

проверку

функциональности

топливного насоса.

11. Установите заднее сиденье. Смотрите Раздел

9H, Сиденья.

ТОПЛИВНЫЙ ФИЛЬТР

Процедура снятия

ПРЕДОСТЕРЕЖЕНИЕ:

Система

питания

находится

под

давлением.

Для

предотвращения  утечки  топлива  и  риска
получения  ожогов  от  возгорания  топлива,
необходимо  стравить  давление  топлива  в
системе

до

отсоединения

топливных

трубок.
1.  Стравите  давление  топлива  в  системе.

Смотрите  "Высвобождение  давления  топлива
в системе питания" в этом разделе.

2.  Отсоедините

отрицательную

клемму

аккумуляторной батареи.

3.  Открутите

болт

кронштейна

крепления

топливного фильтра.

4.  Снимите щиток топливного фильтра.
5.  Отсоедините  входную / выходную  топливные

трубки,  двигая  замок  переходника  трубки
вперед,  и  надавливая  шланг  по  направлению
от трубки топливного фильтра.
