Daewoo Lacetti (2004 год). Руководство - часть 33

РАЗДЕЛ 1Е

ЭЛЕКТРИЧЕСКАЯ ЧАСТЬ

ПРЕДОСТЕРЕЖЕНИЕ:  Отсоедините  отрицательную  клемму  аккумуляторной  батареи  до
снятия  или  установки  какой-либо  электрической  детали,  или  когда  инструмент  или
оборудование  может  легко  задеть  обнаженные  электрические  клеммы.  Отсоединение  этой
клеммы поможет предотвратить  получение  травм  и  повреждений.  Зажигание  также  должно
быть в положении LOCK, за исключением тех случаев, когда будет указано иначе.

СОДЕРЖАНИЕ

ТЕХНИЧЕСКАЯ
ХАРАКТЕРИСТИКА ……………….

1Е-2

Техническая характеристика
стартера ………………………….

1Е-2

Техническая характеристика
аккумуляторной батареи ……...

1Е-2

Спецификация моментов
затяжек …………………………..

1Е-3

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ И
ДИАГРАММЫ ……………………...

1Е-4

Система запуска ………………..

1Е-4

Система зарядки ……………….

1Е-5

ДИАГНОСТИКА ……………………

1Е-6

Не проворачивается
коленчатый вал …………………

1Е-6

Шум в моторе стартера ……….

1Е-8

Проверка нагрузки на
аккумуляторною батарею …….

1Е-8

Проверка выходного
напряжения генератора ……….

1Е-9

Проверка системы генератора

1Е-10

ОБСЛУЖИВАНИЕ И РЕМОНТ ….

1Е-11

ОБСЛУЖИВАНИЕ АВТОМОБИЛЯ

1Е-11

Генератор ………………………..

1Е-11

Стартер …………………………..

1Е-14

Аккумуляторная батарея и
подставка аккумуляторной
батареи …………………………..

1Е-15

РЕМОНТ АГРЕГАТОВ …………….

1Е-17

Мотор стартера …………………

1Е-17

Генератор ………………………..

1Е-25

ОСНОВНОЕ ОПИСАНИЕ И
РАБОТА СИСТЕМ ………………...

1Е-30

Аккумуляторная батарея ……..

1Е-30

Показатели ………………………

1Е-30

Резервная мощность …………..

1Е-30

Сила тока при проворачивании
коленчатого вала на холодном
двигателе ………………………..

1Е-30

Встроенный ареометр …………

1Е-31

Процедура зарядки …………….

1Е-31

Необходимое время для
зарядки …………………………..

1Е-31

Зарядка полностью
разряженной аккумуляторной
батареи (вне автомобиля ) …...

1Е-32

Процедура запуска двигателя
при помощи прикуривателей ...

1Е-32

Генератор ………………………..

1Е-33

Система зарядки ……………….

1Е-33

Стартер …………………………..

1Е-33

Система запуска ………………..

1Е-33

1Е – 2  ЭЛЕКТРИЧЕСКАЯ  ЧАСТЬ

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА





ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА СТАРТЕРА



Наименование

Описание

Стартер
Проверка без нагрузки @ 12.0 вольт
Скорость вращения приводной шестерни:

1.4 кВт

Максимум 85 Ампер

Минимум 2,550 об/мин

Тяговое реле
Обмотка удерживания в зацеплении @ 12.0 вольт
Обмотка вхождения в зацепление @ 12.0 вольт



12-20 ампер
60-90 ампер



ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА АККУМУЛЯТОРНОЙ БАТАРЕИ



Наименование

Описание

Сила тока при проворачивании коленчатого вала
холодного двигателя

610 ампер

Сила тока при проворачивании коленчатого вала
холодного двигателя (в экстремально холодных
условиях)

610 ампер

Минимальная резервная мощность 90

минут

Проверка нагрузкой 270

ампер

Минимальное напряжение
9.6
9.4
9.1
8.8
8.5
8.0

Предполагаемая (вычисленная) температура:

21

0

С

20

0

С

0

0

С

-10

0

С

-18

0

С

Ниже -18

0

С





ЭЛЕКТРИЧЕСКАЯ  ЧАСТЬ    1Е – 3

СПЕЦИФИКАЦИЯ МОМЕНТОВ ЗАТЯЖЕК

Наименование

Нм

Гайка крепления клеммы аккумуляторной батареи

5

Нижний, боковой и верхний болты подставки аккумуляторной батареи

20

Гайка тяги крепления к ланке крепления

5

Гайка подшипника приводной оси генератора

81

Болты крепления нижнего кронштейна генератора к блоку цилиндров

37

Болты генератора

10

Болты  крепления  генератора  к  впускному  трубопроводу  и  кронштейну
крепления головки блока цилиндров

37

Болт крепления генератора к кронштейну впускного трубопровода

22

Болты крепления впускного трубопровода к кронштейну блока цилиндров
(над стартером)

22

Гайка крепления корпуса тягового реле

12

Гайка  крепления  провода  заземления  на  нижнем  болту  крепления
стартера

12

Винты крепления тягового реле стартера

8

Гайка  крепления  клеммы  тягового  реле  стартера  к  клемме
аккумуляторной батареи

12

Гайка  крепления  клеммы  тягового  реле  стартера  к  клемме  соленоида
зажигания

6

Болты крепления стартера

6

Болт крепления стартера к блоку цилиндров

45

Болт крепления стартера к двигателю

50

1Е – 4  ЭЛЕКТРИЧЕСКАЯ  ЧАСТЬ

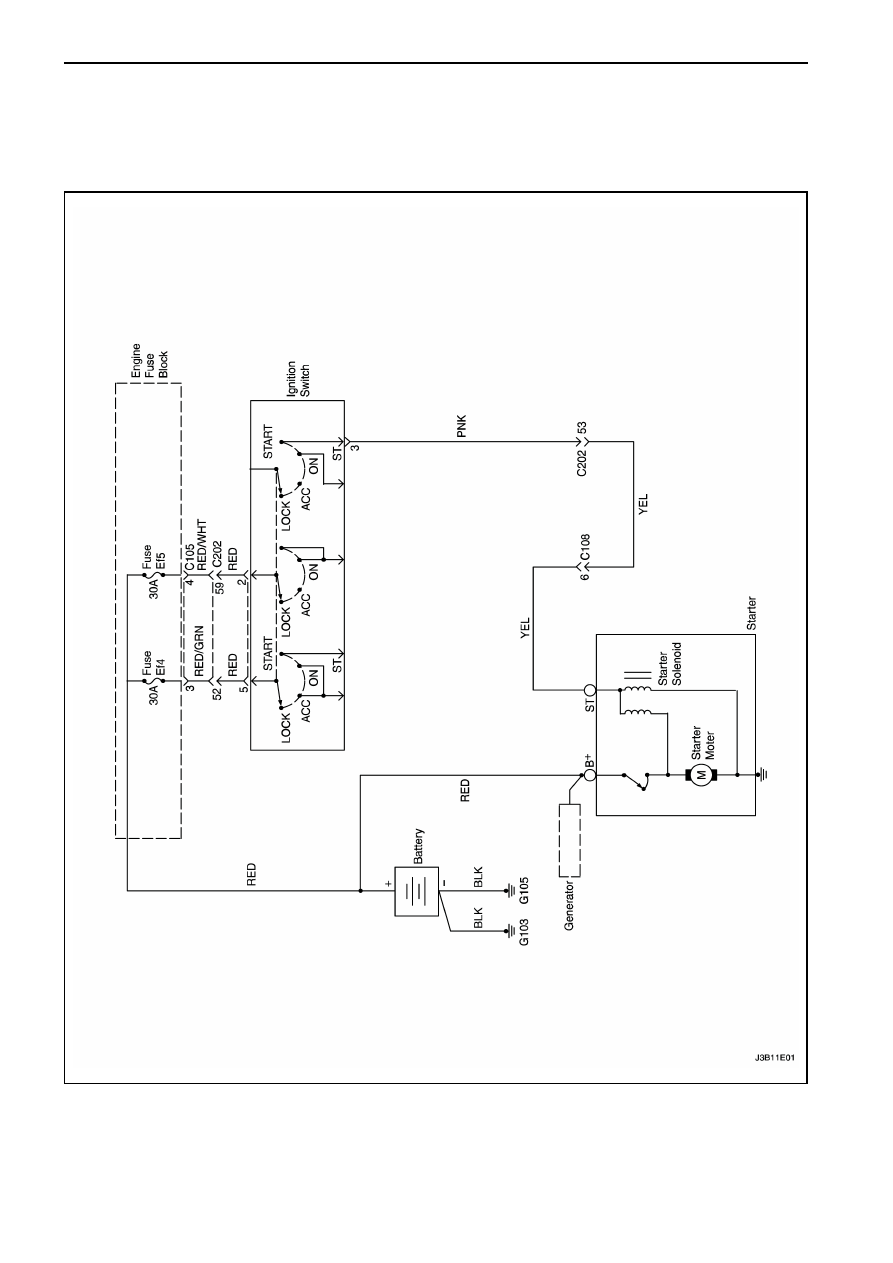

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ И ДИАГРАММЫ





СИСТЕМА ЗАПУСКА
