Daewoo Lacetti (2004 год). Руководство - часть 31



СИСТЕМА  ОХЛАЖДЕНИЯ    1D – 11

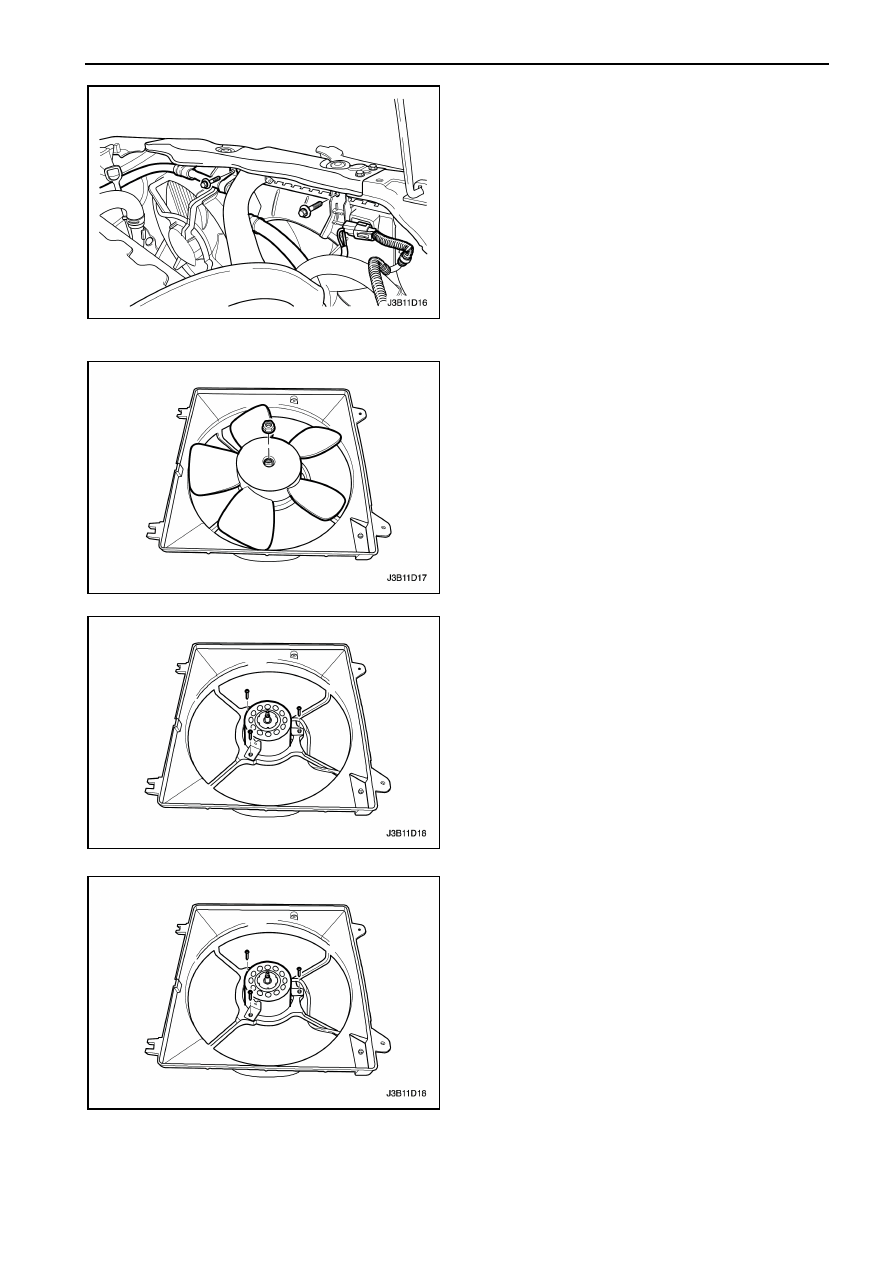

ЭЛЕКТРИЧЕСКИЙ ВЕНТИЛЯТОР
ОХЛАЖДЕНИЯ – ГЛАВНЫЙ ИЛИ
ВСПОМОГАТЕЛЬНЫЙ



Процедура снятия

1.  Отсоедините

отрицательную

клемму

аккумуляторной батареи.

2.  Отсоедините

электрический

разъем

вентилятора охлаждения.

3.  Открутите

болты

крепления

кожуха

вентилятора охлаждения.

4.  Поднимите  кожух  вентилятора  охлаждения

вверх и снимите кожух в сборе с автомобиля.



5.  Снимите  лопасти  вентилятора  с  кожуха

открутив гайку в центре ступицы.

6.  Переверните кожух вентилятора охлаждения.












7.  Открутите  стяжные  винты  электродвигателя

вентилятора.

8.  Снимите электродвигатель с кожуха.













Процедура установки



ПРЕДОСТЕРЕЖЕНИЕ:

Если

лопасти

вентилятора  охлаждения  погнуты  или
повреждены,  не  пытайтесь  произвести
ремонт

или

повторно

использовать

поврежденную

часть.

Погнутый

или

поврежденный  вентилятора  охлаждения  в
сборе  должен  быть  заменен  новым.  Очень
важно,

чтобы

вентилятор

был

сбалансирован.  В  противном  случае  какая-
либо  часть  может  вылететь  и  нанести
повреждение.  Надлежащая  балансировка  не
может быть осуществлена на вентиляторе
охлаждения,  который  был  погнут  или
поврежден.
1.  Установите электродвигатель на кожухе.
2.  Закрепите

электродвигатель

на

кожухе

болтами.

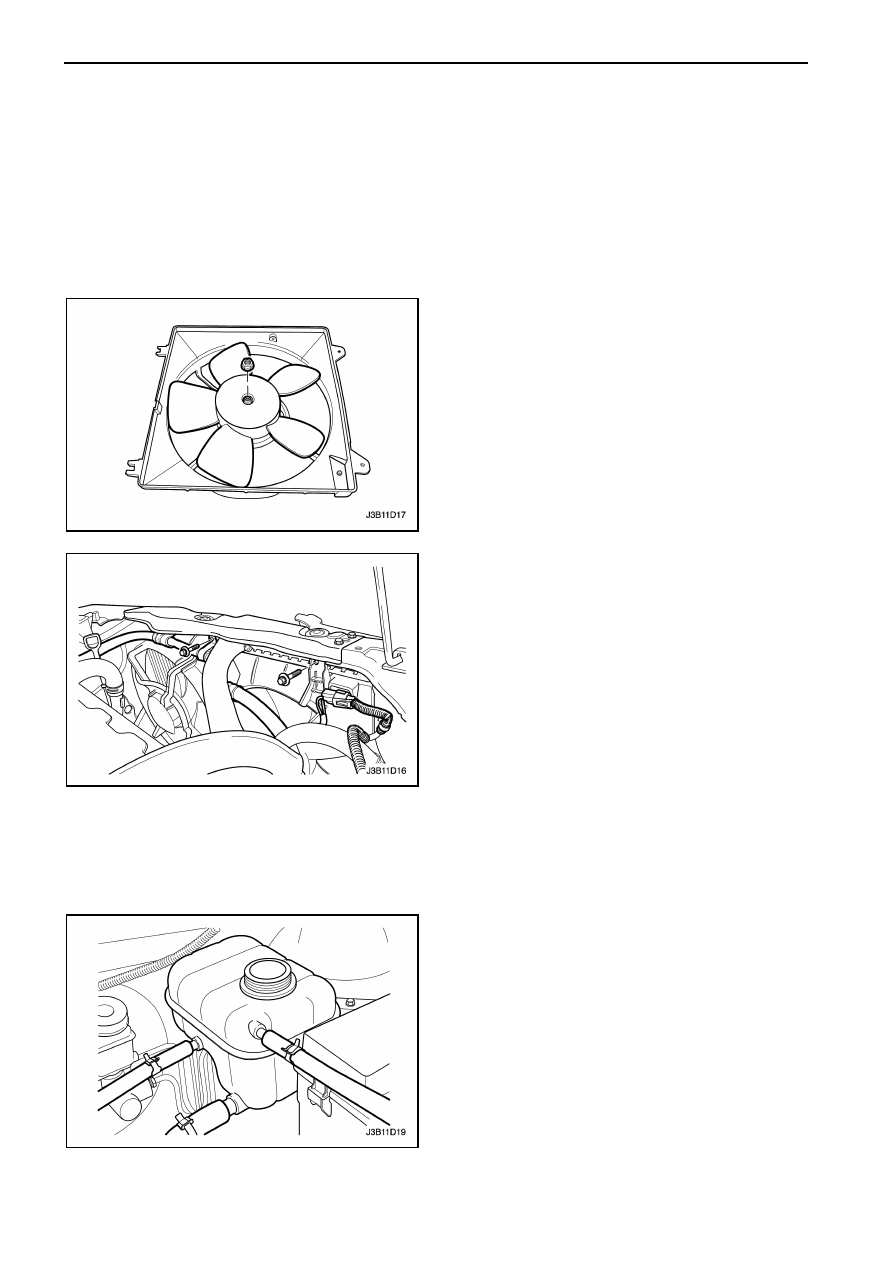

1D – 12  СИСТЕМА  ОХЛАЖДЕНИЯ

Затяжка

Затяните

стяжные

винты

вентилятора

моментом 4 Нм.

3.  Поверните кожух в сборе.



4.  Установите  вентилятор  в  кожухе,  закрутив

гайку в центре ступицы.

Затяжка

Затяните  гайку  крепления  электродвигателя
моментом 3.2 Нм.



5.  Установите  кожух  вентилятора  охлаждения  в

сборе на радиатор.

Внимание:  Будьте  осторожны  при  установлении
кожуха  вентилятора  внутрь  гнезда  левого  бачка
радиатора.
6.  Закрепите  кожух на верхней  части  радиатора

болтами.

Затяжка

Затяните  болты  крепления  вентилятора
охлаждения в сборе моментом 4 Нм.

7.  Подсоедините

электрический

разъем

вентилятора охлаждения.

8.  Подсоедините

отрицательную

клемму

аккумуляторной батареи.

РАСШИРИТЕЛЬНЫЙ БАЧОК





Процедура снятия



ПРЕДОСТЕРЕЖЕНИЕ:  Для  предотвращения
получения  ожогов,  не  снимайте  крышку
расширительного

бачка

при

горячем

двигателе  и  радиаторе,  потому  что  тепло
говорит о том, что система находится под
давлением..  Кипящая  жидкость  и  пар  могут
вырваться под давлением.
1.  Слейте  охлаждающую  жидкость  ниже  уровня

расширительного бачка.

2.  Ослабьте хомут на шланге возврата жидкости

и  отсоедините  возвратный  шланг  с  верхней
части расширительного бачка.

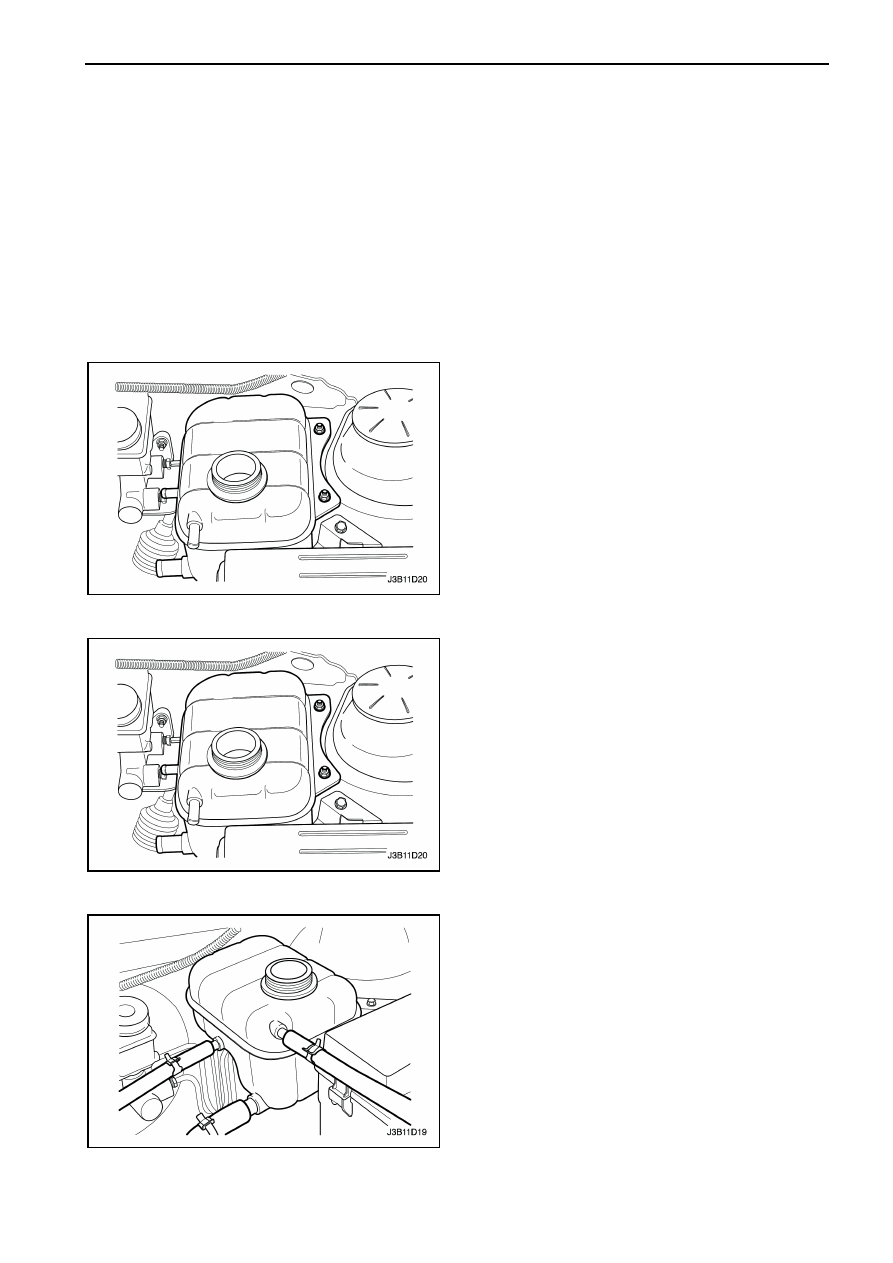

СИСТЕМА  ОХЛАЖДЕНИЯ    1D – 13

3.  Ослабьте  хомут  шланга  корпуса  дроссельной

заслонки  и  отсоедините  шланг  с  верхней
части расширительного бачка.

4.  Ослабьте хомут шланга подачи и отсоедините

его с нижней части расширительного бачка.



5.  Открутите болт расширительного бачка.
6.  Снимите расширительный бачок с крепления.
7.  Прочистите

внешнюю

и

внутреннюю

поверхность расширительного бачка и крышку
расширительного бачка водой и мылом.

8.  Основательно

промойте

расширительный

бачок и крышку.



Процедура установки

1.  Установите

расширительный

бачок

на

крепление.

2.  Закрепите расширительный бачок болтом.

Затяжка

Затяните  болт  крепления  расширительного
бачка моментом 5 Нм.



3.  Подсоедините  шланг  возврата  и  шланг

дроссельной  заслонки  к  верхней  части
расширительного бачка.

4.  Подсоедините  шланг  подачи  к  нижней  части

расширительного бачка.

5.  Закрепите  хомутами  шланг  возврата,  шланг

дроссельной заслонки и шланг подачи.

6.  Наполните

расширительный

бачок

охлаждающей  жидкостью  до  центрального
выступа или отметки MAX.

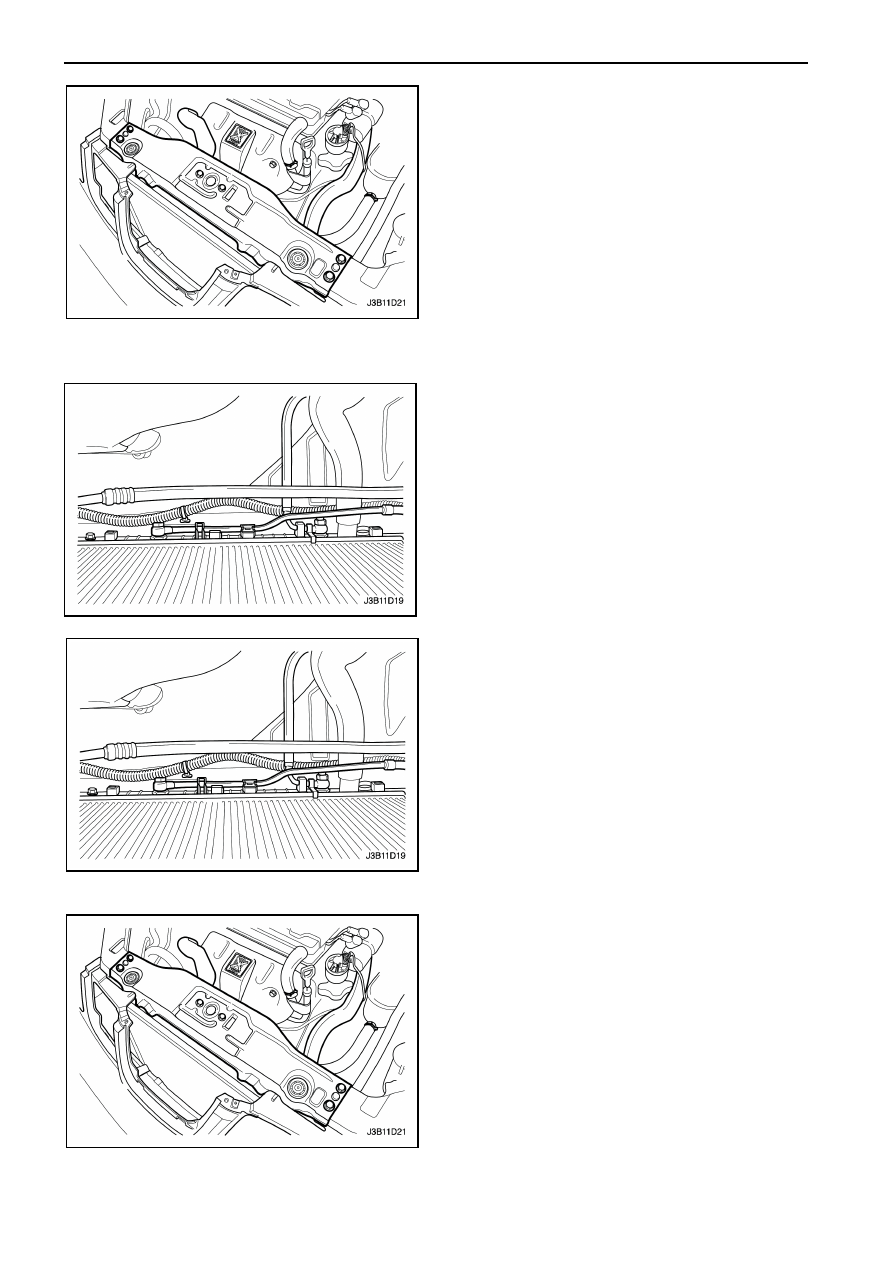

1D – 14  СИСТЕМА  ОХЛАЖДЕНИЯ

2.  Подсоедините  трубку  охлаждения  АКП  к

нижнему бачку радиатора, если имеется.

3.  Установите трубку АКП и зажим крепления на

радиаторе и закрепите болтом.

4.  Подсоедините шланг расширительного бачка к

радиатору.

5.  Закрепите  шланг  расширительного  бачка

хомутом.

6.  Подсоедините  верхний  и  нижний  шланги

радиатора к радиатору.

7.  Закрепите оба шланга хомутами.
8.  Расположите  крепления  радиатора  в  их

местах.

9.  Установите  верхний  кронштейн  крепления

радиатора.

10. Закрутите верхний стяжной болт радиатора.



РАДИАТОР



Процедура снятия

1.  Отсоедините

отрицательную

клемму

аккумуляторной батареи.

2.  Слейте  охлаждающую  жидкость.  Смотрите

"Слив  и  заливание  охлаждающей  жидкости  в
систему охлаждения" в этом разделе.

3.  Снимите

главный

и

вспомогательный

вентиляторы

охлаждения.

Смотрите

"Электрический  вентилятор  охлаждения  –
главный и вспомогательный" в этом разделе.

4.  Открутите верхний стяжной болт радиатора.
5.  Снимите

верхний

кронштейн

крепления

радиатора.

6.  Снимите хомут нижнего шланга радиатора.
7.  Отсоедините  верхний  шланг  радиатора  с

радиатора.


8.  Снимите  хомут  шланга  расширительного

бачка на радиаторе.

9.  Отсоедините  шланг  расширительного  бачка  с

радиатора.

10. Снимите хомут нижнего шланга радиатора.
11. Отсоедините  нижний  шланг  радиатора  с

радиатора.

12. Отсоедините

трубку

охлаждения

автоматической  коробки  передач  (АКП)  с
нижнего бачка радиатора, если имеется.

13. Открутите  болт  и  снимите  зажим  крепления

трубки охлаждения АКП с радиатора.

14. Снимите радиатор с автомобиля.
Внимание:    В  радиаторе  остается  остаточное
количество  охлаждающей  жидкости.  Слейте  эту
жидкость  в  специальный  сосуд  для  хранения
охлаждающей жидкости.



Процедура установки

1.  Установите  радиатор  на  автомобиль,  чтобы

нижняя  часть  радиатора  разместилась  на
резиновых подушках.
