СИСТЕМА  ОХЛАЖДЕНИЯ    1D – 3

ДИАГНОСТИКА



ПРОВЕРКА ТЕРМОСТАТА

1.  Снимите термостат с автомобиля. Смотрите

"Термостат" в этом разделе.

2.  Убедитесь,  что  пружина  клапана  натянута,

когда  термостат  полностью  открыт.  Если
пружина не натянута, замените термостат.

3.  Поместите

(подвесьте)

термостат

и

термометр  в  сосуде,  наполненный 50%-м
раствором  этилен  гликоля.  Не  позволяйте
термостату

или

термометру

касаться

(опускаться)

дна

сосуда,

потому

что

неравномерное  распределение  тепла  на
днище  сосуда  может  стать  причиной
получения неправильных измерений.

4.  Нагрейте сосуд горелкой.
5.  С

помощью

термометра

измерьте

температуру раствора.

6.  Термостат должен начинать открываться при

87

0

С  и  должен  быть  полностью  открыт  при

102

0

С.  Если  термостат  не  открывается  при

этих температурах, замените термостат.

ПРОВЕРКА КРЫШКИ
РАСШИРИТЕЛЬНОГО БАЧКА

Необходимые инструменты
КМ-471 Переходник

Крышка  расширительного  бачка  обеспечивает
надлежащее  давление,  защищает  систему
охлаждения  от  высокого  давления  при  помощи
открытия клапана давления и защищает шланги
охлаждения от сплющивания из-за вакуума.
















1.  Смойте

всю

грязь

с

крышки

расширительного  бачка  и  седла  клапана
давления на крышке.

2.  Проверьте  на  наличие  повреждений  и

деформации  клапана  давления  крышки
расширительного  бачка.  Если  обнаружены
повреждения  и  деформация,  замените
крышку.

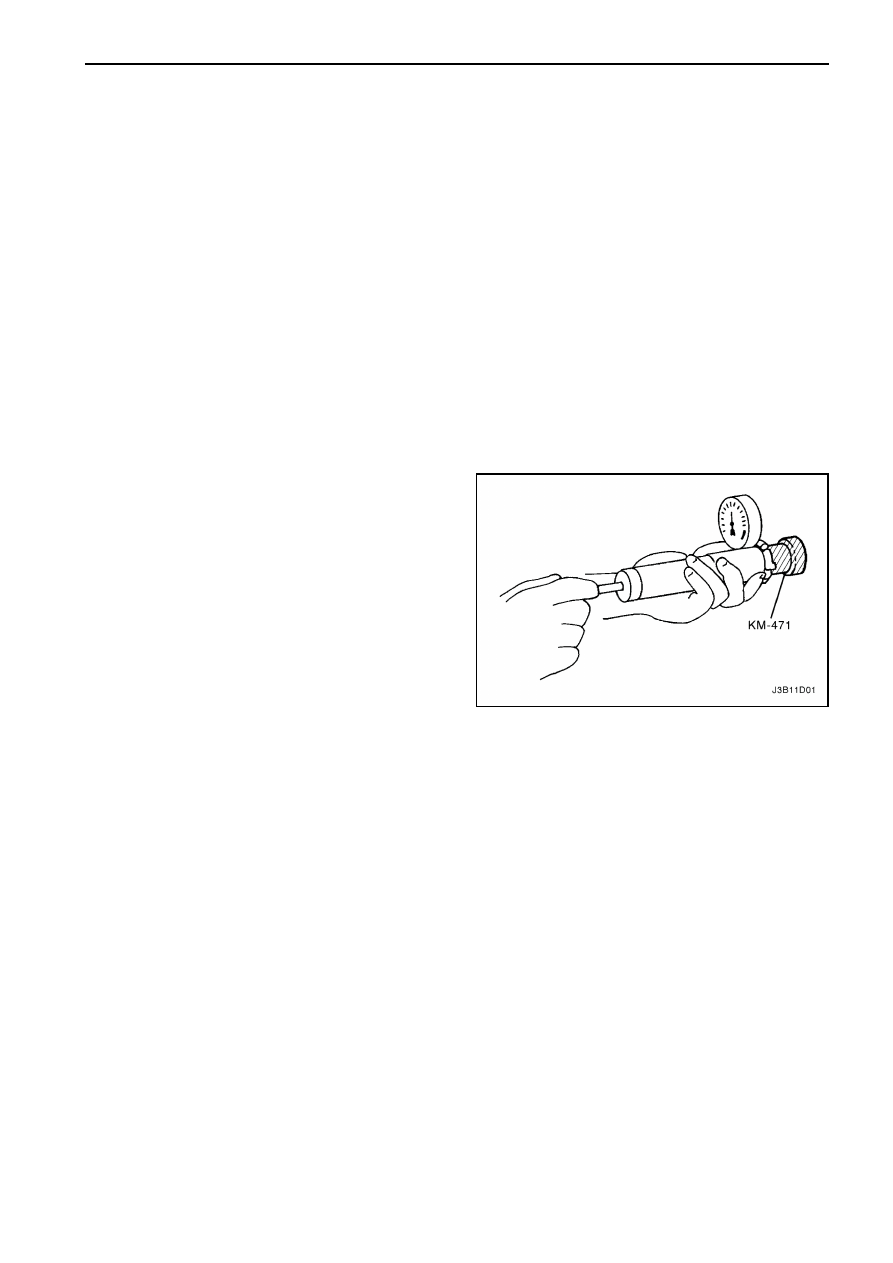

3.  Установите  подходящий  тестер  давления  в

системе

охлаждения

на

крышке

расширительного

бачка

при

помощи

переходника КМ-471.

4.  Надавите и откройте клапан давления. Если

крышка

расширительного

бачка

не

уплотнена  надлежащим  образом,  замените
крышку.

5.  Создайте давление от 90 до 120 кПа.
6.  Подождите

10

секунд

и

проверьте

сохраненное  давление  с  помощью  тестера
крышки расширительного бачка.




















Если сохраненное давление тестером давления
в системе охлаждения падает ниже 80 кПа,
замените крышку расширительного бачка.



1D – 4  СИСТЕМА  ОХЛАЖДЕНИЯ

ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ В СИСТЕМЕ ОХЛАЖДЕНИЯ



Перегрев двигателя





Проверка

Действие

Проверьте на потерю охлаждающей жидкости.

Добавьте охлаждающую жидкость.

Проверьте  на  ухудшение  состояния  раствора
охлаждающей жидкости

Обеспечьте соотношение этилен гликоля к воде в
растворе 50:50.

Проверьте  переднюю  часть  радиатора  на
наличие грязи, листвы или насекомых.

Прочистите переднюю часть радиатора.

Проверьте  на  наличие  утечки  из  шлангов,
водяного  насоса,  отопителя,  корпуса  термостата,
заглушек  сердечника  или  прокладки  головки
блока цилиндров.

Замените все поврежденные детали.

Проверьте на неисправность термостата.

Замените поврежденный термостат.

Проверьте на позднюю установку зажигания.

Выполните  диагностику  кодов  ЭБУ.  Убедитесь  в
цельности зубчатого ремня.

Проверьте

на

ненадлежащую

работу

электрического вентилятора охлаждения.

Замените электрический вентилятор охлаждения.

Проверьте  шланги  радиатора  на  засоренность
(забитость) или высыхание (наличие трещин).

Замените поврежденные шланги радиатора.

Проверьте на неисправность водяного насоса.

Замените неисправный водяной насос.

Проверьте

на

неисправность

крышки

расширительного бачка.

Замените  неисправную  крышку  расширительного
бачка.

Проверьте

на

наличие

трещин

или

и

засоренность в блоке цилиндров и головке блока
цилиндров.

Произведите  ремонт  поврежденной  головки
блока  цилиндров  или  поврежденного  блока
цилиндров.



Потеря охлаждающей жидкости



Проверка

Действие

Проверьте на наличие утечки в радиаторе.

Замените поврежденный радиатор.

Проверьте на наличие утечки в:

S  Расширительном бачке;

S  Шлангах.

При необходимости замените:

S  Расширительный бачок;

S  Шланги.

Проверьте  на  потерю  или  повреждение  шлангов
радиатора, шлангов обогревателя и соединений.

Переустановите шланги.
Замените шланги или хомуты.

Проверьте  на  наличие  утечки  в  сальнике
водяного насоса.

Замените сальник водяного насоса.

Проверьте на наличие утечки прокладки водяного
насоса.

Замените прокладку водяного насоса.

Проверьте  на  ненадлежащую  затяжку  болтов
головки блока цилиндров.

Затяните  болты  крепления  головки  блока
цилиндров согласно спецификации.
При  необходимости  замените  прокладку  головки
блока цилиндров.

Проверьте на наличие утечки в:

S  Впускном трубопроводе;

S  Прокладке головки блока цилиндров;

S  Заглушках блока цилиндров;

S  Сердечнике обогревателя;

S  Сливной пробке радиатора.

При  необходимости  произведите  ремонт  или
замените  необходимые  детали  для  устранения
утечки.



Двигатель не прогревается до нормальной рабочей температуры или холодный

воздух из обогревателя



Проверка

Действие

Проверьте для определения заедания термостата
в  открытом  состоянии  или  другого  типа
термостата.

Установите  новый  термостат  соответствующего
типа

с

соответствующим

температурным

режимом работы.

Проверьте  уровень  охлаждающей  жидкости  для
определения находится ли уровень ниже отметки
MIN расширительного бачка.

Долейте  необходимое  количество  охлаждающей
жидкости до необходимого уровня.



СИСТЕМА  ОХЛАЖДЕНИЯ    1D – 5

РАСПОЛОЖЕНИЕ ЧАСТЕЙ



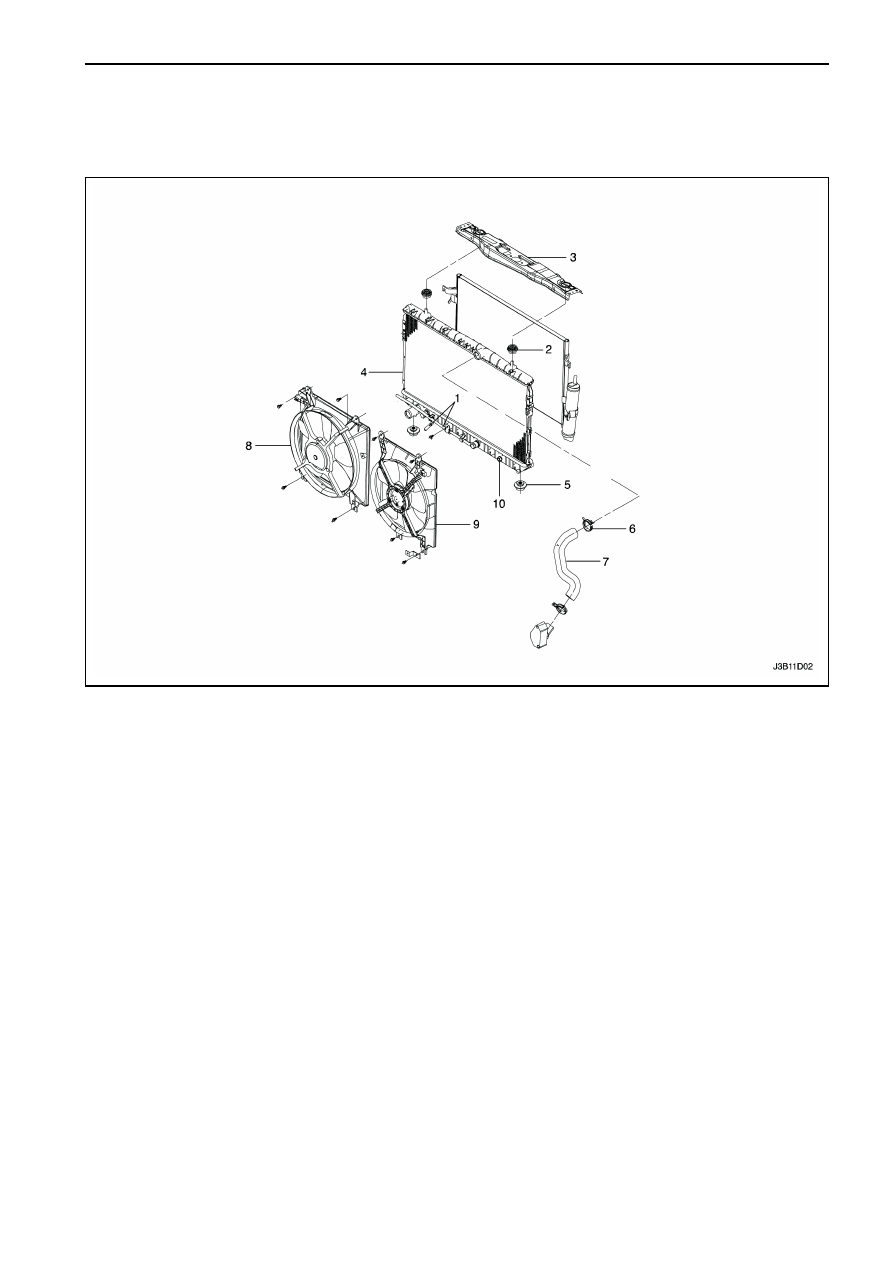

РАДИАТОР / ВЕНТИЛЯТОР

1.  Держатель

трубки

трансмиссионной

жидкости  (автомобиля  с  автоматической
коробки передач)

2.  Верхняя подушка радиатора
3.  Передняя верхняя центральная панель
4.  Радиатор

5.  Нижняя подушка радиатора
6.  Зажим пружины
7.  Верхний шланг радиатора
8.  Главный вентилятор охлаждения
9.  Вспомогательный вентилятор охлаждения
10. Сливной кран

1D – 6  СИСТЕМА  ОХЛАЖДЕНИЯ

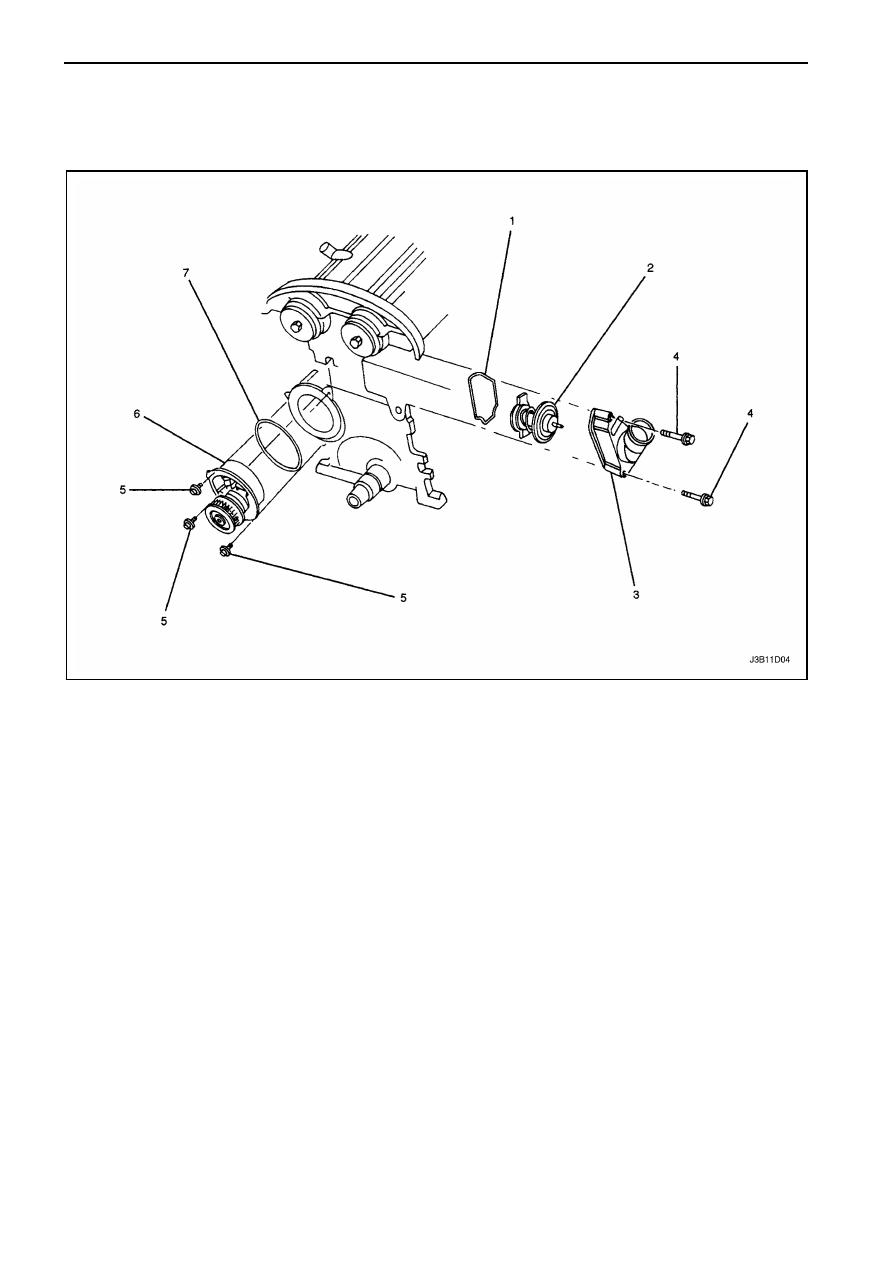

ВОДЯНОЙ НАСОС / ТЕРМОСТАТ

1.  Уплотнительное кольцо
2.  Термостат
3.  Корпус термостата
4.  Болт крепления корпуса термостата

5.  Болт крепления водяного насоса
6.  Водяной насос
7.  Уплотнительное кольцо
