Daewoo Lacetti (2004 год). Руководство - часть 16



  МЕХАНИЧЕСКАЯ  ЧАСТЬ  ДВИГАТЕЛЯ 1.8 DOHC  1C2 – 27

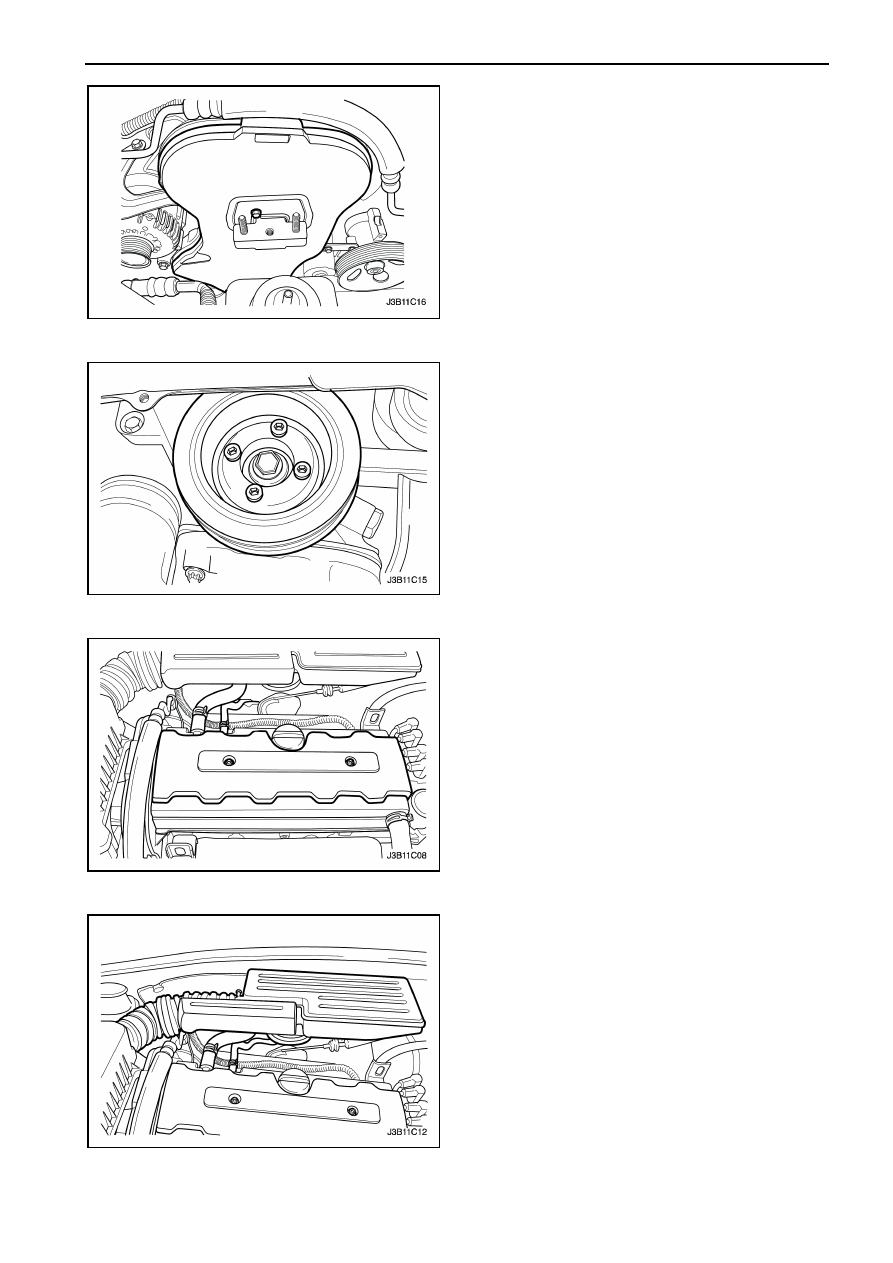

24. Установите передний кожух зубчатого ремня.
25. Закрутите болты крепления переднего кожуха

зубчатого ремня.

Затяжка

Затяните  болты  крепления  переднего  кожуха
зубчатого ремня моментом 6 Нм.



26. Установите шкив коленчатого вала.
27. Закрутите  болт  крепления  шкива  коленчатого

вала.

Затяжка

Затяните  болт  крепления  шкива  коленчатого
вала моментом 20 Нм.

28. Установите  правый  кронштейн  крепления

двигателя. Смотрите "Крепление двигателя" в
этом разделе.

29. Установите

приводной

ремень

дополнительного  оборудования.  Смотрите
Раздел  6В,  Насос  гидроусилителя  рулевого
управления.



30. Установите  грязезащитный  фартук  правого

переднего колеса.

31. Установите

правое

переднее

колесо.

Смотрите Раздел 2Е, Шины и диски.

32. Установите корпус воздухоочистителя.
33. Закрутите

болты

крепления

корпуса

воздухоочистителя.

Затяжка

Затяните

болты

крепления

корпуса

воздухоочистителя моментом 10 Нм.

34. Подсоедините

выходной

шланг

воздухоочистителя  к  корпусу  дроссельной
заслонки.



35. Подсоедините  сапунную  трубку  к  крышке

головки блока цилиндров.

36. Подсоедините разъем датчик ТВВТ.
37. Подсоедините

отрицательную

клемму

аккумуляторной батареи.



1С2 – 28  МЕХАНИЧЕСКАЯ  ЧАСТЬ  ДВИГАТЕЛЯ 1.8 DOHC

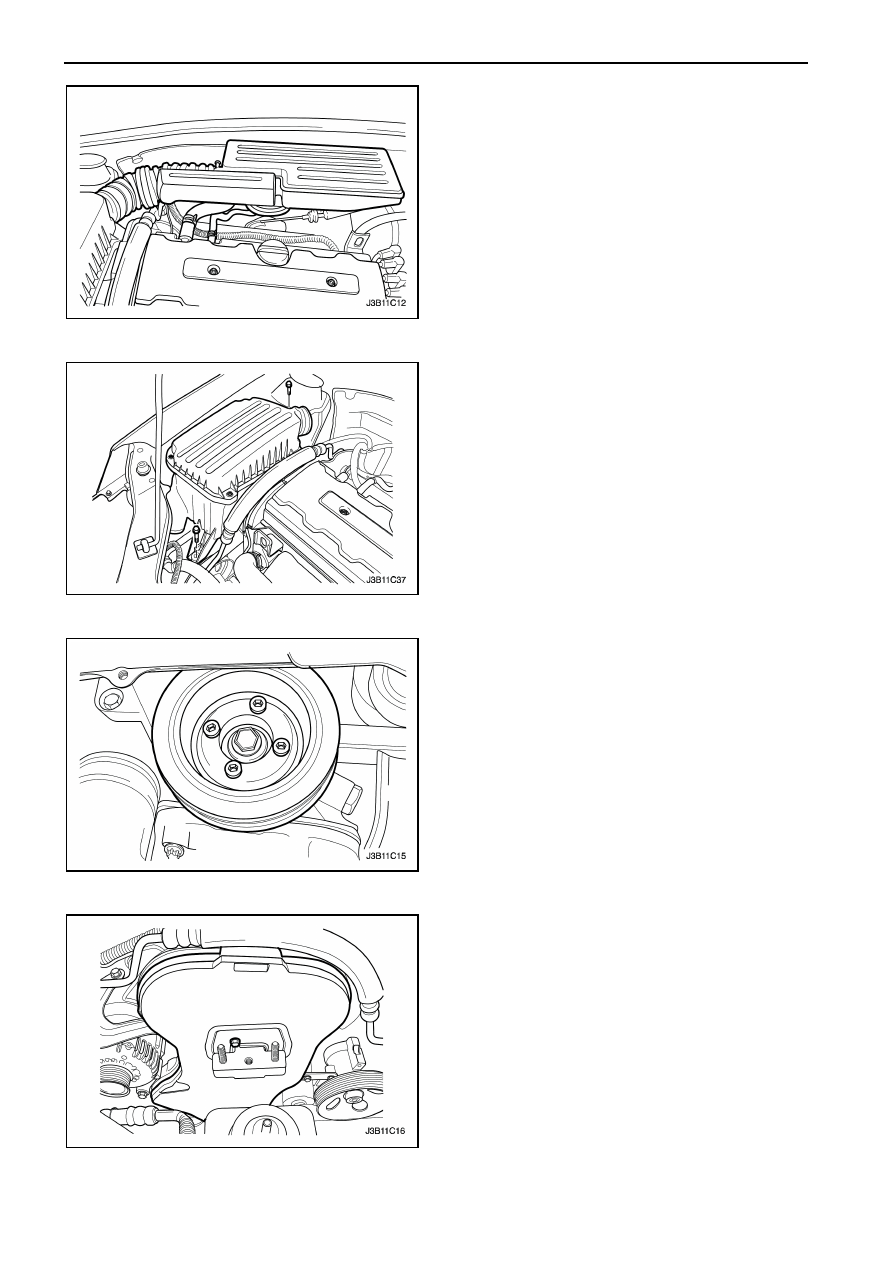

ЗУБЧАТЫЙ РЕМЕНЬ





Процедура снятия

1.  Отсоедините

отрицательную

клемму

аккумуляторной батареи.

2.  Отсоедините  разъем  датчика  температуры

воздуха во впускном трубопроводе (ТВВТ).

3.  Отсоедините

выходной

шланг

воздухоочистителя  с  корпус  дроссельной
заслонки.

4.  Отсоедините  сапунную  трубку  с  крышки

головки блока цилиндров.



5.  Открутите

болты

крепления

корпуса

воздухоочистителя.

6.  Снимите корпус воздухоочистителя.
7.  Снимите  правое  переднее  колесо.  Смотрите

Раздел 2Е, Шины и диски.

8.  Снимите  правый  передний  грязезащитный

фартук.



9.  Снимите  приводной  ремень  дополнительного

оборудования.  Смотрите  Раздел  6В,  Насос
гидроусилителя рулевого управления.

10. Открутите болт крепления шкива коленчатого

вала.

11. Снимите шкив коленчатого вала.
12. Снимите

правый

кронштейн

крепления

двигателя. Смотрите "Крепление двигателя" в
этом разделе.



13. Снимите  болты  крепления  переднего  кожуха

зубчатого ремня.

14. Снимите передний кожух зубчатого ремня.





  МЕХАНИЧЕСКАЯ  ЧАСТЬ  ДВИГАТЕЛЯ 1.8 DOHC  1C2 – 29

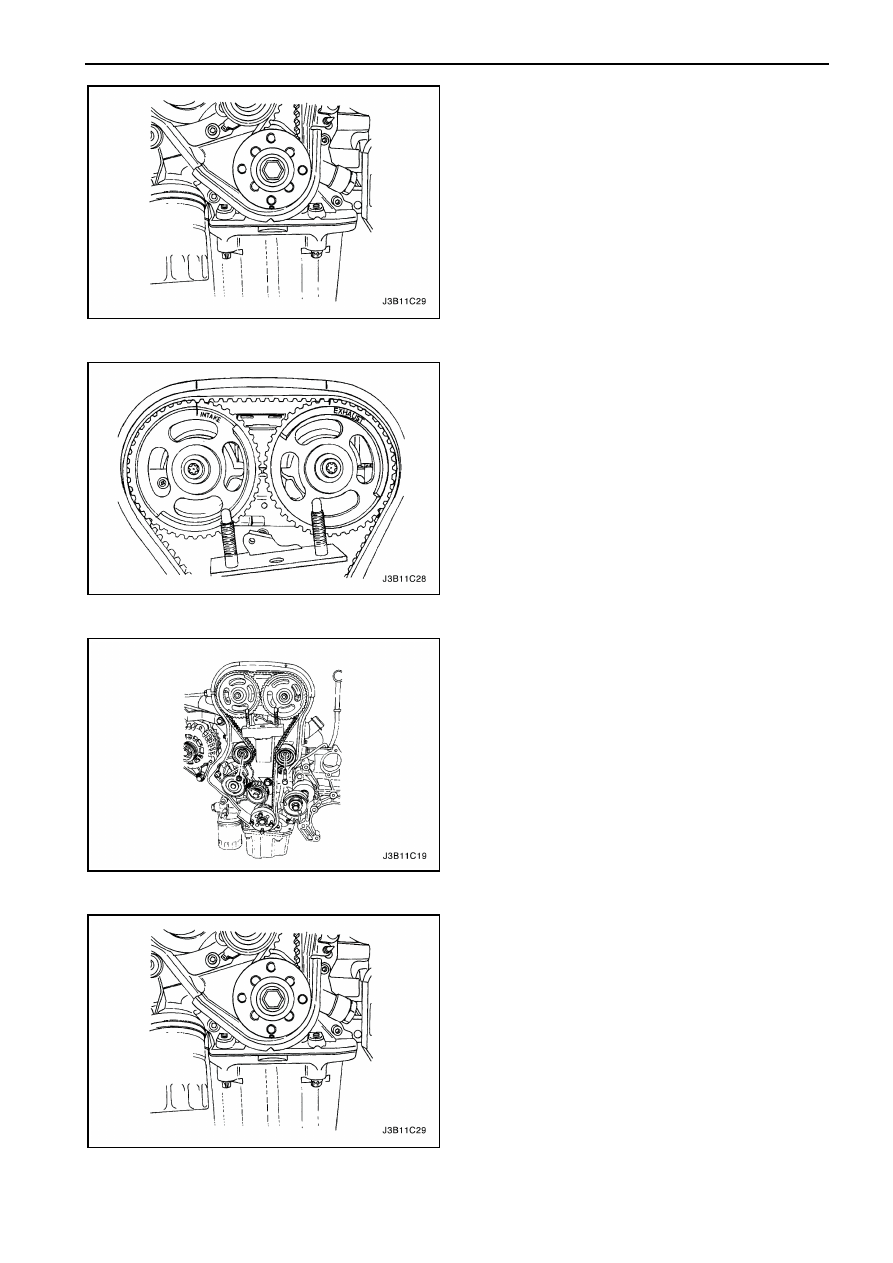

15. Используя  болт  шкива  коленчатого  вала,

вращайте коленчатый вал по часовой стрелке
до  тех  пор,  пока  установочная  отметка  на
шкиве  коленчатого  вала  не  выровняется  с
зарубкой  на  нижней  части  заднего  кожуха
зубчатого ремня.



Примечание:  Шкивы  распределительных  валов
должны  быть  выровнены  с  зарубкой  на  крышке
головки блока цилиндров, иначе двигатель может
выйти из строя.
16. Выровняйте шкивы распределительных валов

с  зарубкой  на  крышке  головки  блока
цилиндров.

Внимание: Используйте отметку впускного шкива
для  шкива  впускного  распределительного  вала  и
отметку  выпускного  шкива  для  шкива  выпускного
распределительного

вала,

так

как

шкивы

взаимозаменяемы.



17. Снимите зубчатый ремень.
18. Ослабьте  болт  автоматического  натяжителя

зубчатого

ремня.

Поверните

петельку

шестигранника (hex-key tab) для  ослабления
натяжения ремня.



Процедура установки

1.  Выровняйте  регулировочную  отметку  на

шкиве коленчатого вала с зарубкой на нижней
части заднего кожуха зубчатого ремня.



1С2 – 30  МЕХАНИЧЕСКАЯ  ЧАСТЬ  ДВИГАТЕЛЯ 1.8 DOHC

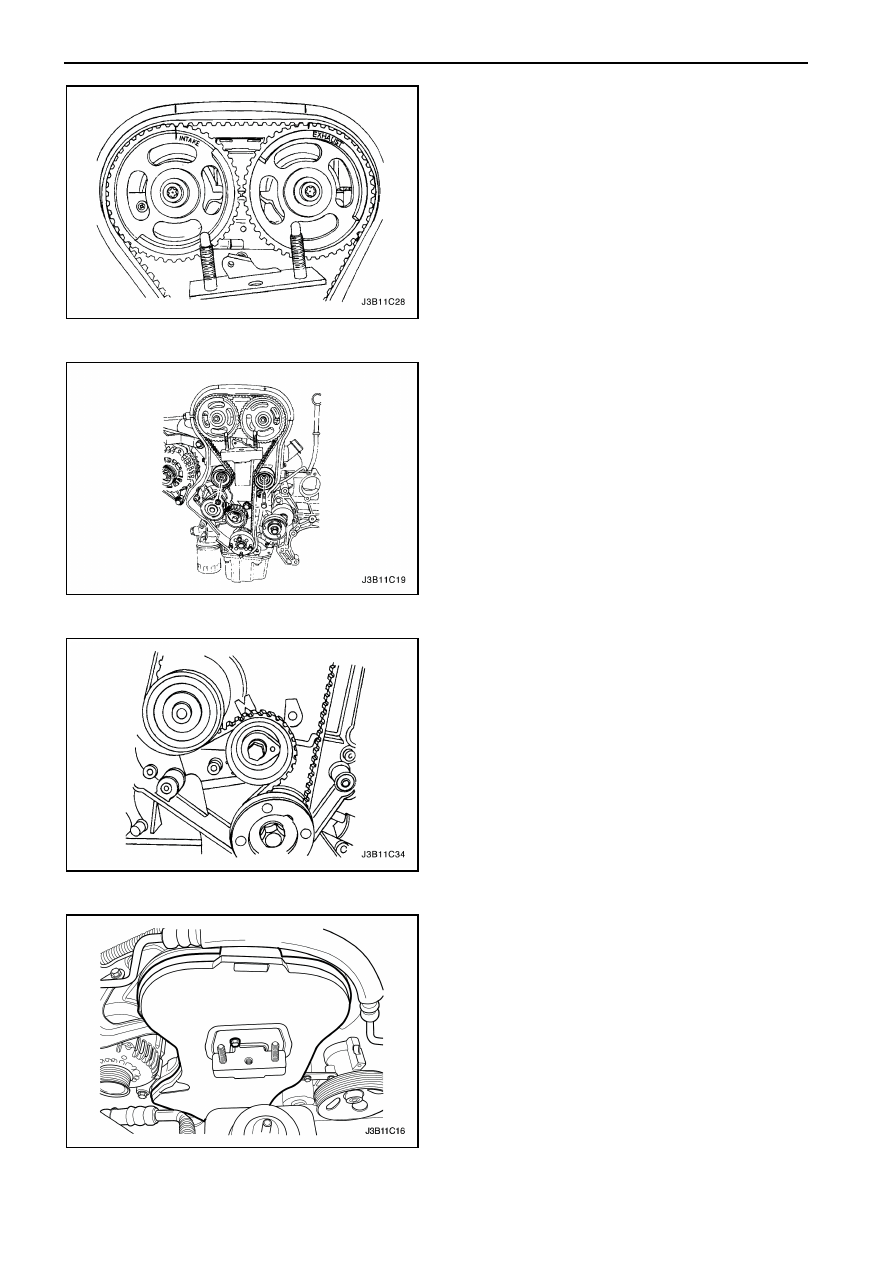

2.  Используя  отметку  впускного  шкива  для

впускного  шкива  и  отметку  выпускного  шкива
для

выпускного

шкива,

выровняйте

установочные

отметки

на

шкивах

распределительных валов.



3.  Установите зубчатый ремень.



4.  Поверните  петельку (hex-key tab) по  часовой

стрелке для натяжения ремня. Поворачивайте
до  тех  пор,  пока  отметка  не  совпадет  с
зарубкой.

5.  Закрутите  болт  крепления  автоматического

натяжителя зубчатого ремня.

Затяжка

Затяните  болт  автоматического  натяжителя
моментом 25 Нм.

6.  Используя  болт  коленчатого  вала,  сделайте

коленчатым  валом  два  полных  оборота  по
часовой стрелке.

7.  Повторно  проверьте  метку  автоматического

натяжителя.
