Daewoo Lacetti (2004 год). Руководство - часть 14

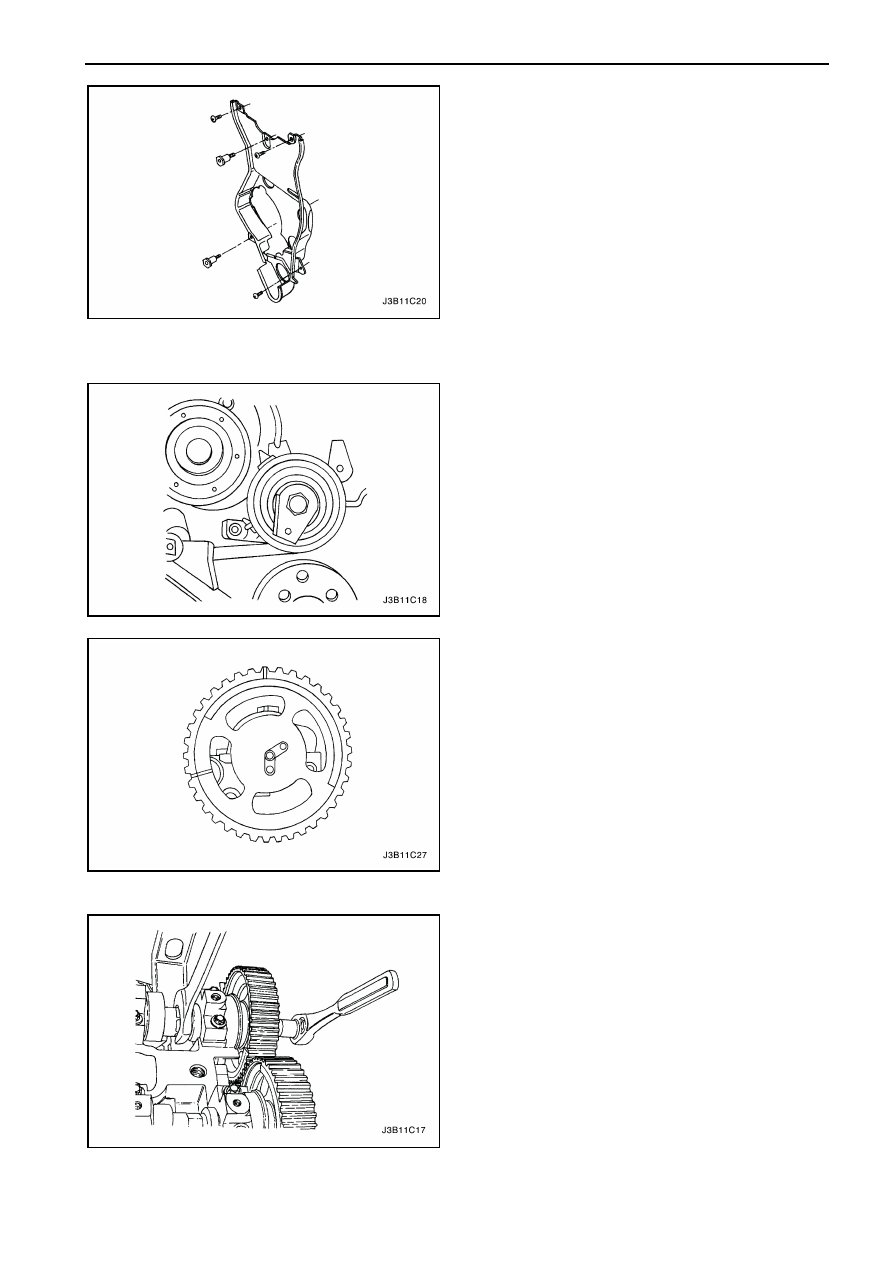

  МЕХАНИЧЕСКАЯ  ЧАСТЬ  ДВИГАТЕЛЯ 1.8 DOHC  1C2 – 19

15. Закрутите  гайки  крепления  гибкой  выпускной

трубки на шпильке выпускного коллектора.

Затяжка

Затяните  гайки  крепления  гибкой  выпускной
трубки  на  шпильке  выпускного  коллектора
моментом 35 Нм.

16. Установите задний кожух зубчатого ремня.
17. Установите  болты  крепления  заднего  кожуха

зубчатого ремня.

Затяжка

Затяните  болты  крепления  заднего  кожуха
зубчатого ремня моментом 7 Нм.

18. установите  подушку  двигателя  и  закрутите

болты крепления двигателя.

Затяжка

Затяните болты крепления подушки двигателя
моментом 45 Нм.



19. Установите

автоматические

натяжители

зубчатого ремня.

20. Закрутите  болт  крепления  автоматического

натяжителя зубчатого ремня.

Затяжка

Затяните  болт  крепления  автоматического
натяжителя зубчатого ремня моментом 25 Нм.

21. Установите ролики зубчатого ремня.
22. Закрутите болты крепления роликов зубчатого

ремня.

Затяжка

Затяните болты  крепления роликов зубчатого
ремня моментом 25 Нм.



23. Установите шкивы распределительных валов,

направив установочные отметки вперед.

24. Введите  направляющий  палец  впускного

распределительного  вала  внутрь  отверстия
"IN".

25. Введите  направляющий  палец  выпускного

распределительного  вала  внутрь  отверстия
"EX".



26. Установите шкивы распределительных валов,

удерживая (counterholding) на  шестиграннике
распределительного  вала  с  сквозным  ключом
(on the hex of the camshaft with an open-ended
wrench ).

27. Установите  шкив на  распределительном  валу

и закрутите новым болтом.

Затяжка

Затяните  болт  крепления  шкива  впускного
распределительного  вала  моментом 50 Нм  и
используя  угловой  измеритель  момента,
поверните  болт  еще  на 60 градусов,  затем
еще на 15 градусов.

28. Удерживая  выпускной  распределительный

вал на своем месте, закрутите болт крепления
шкива.

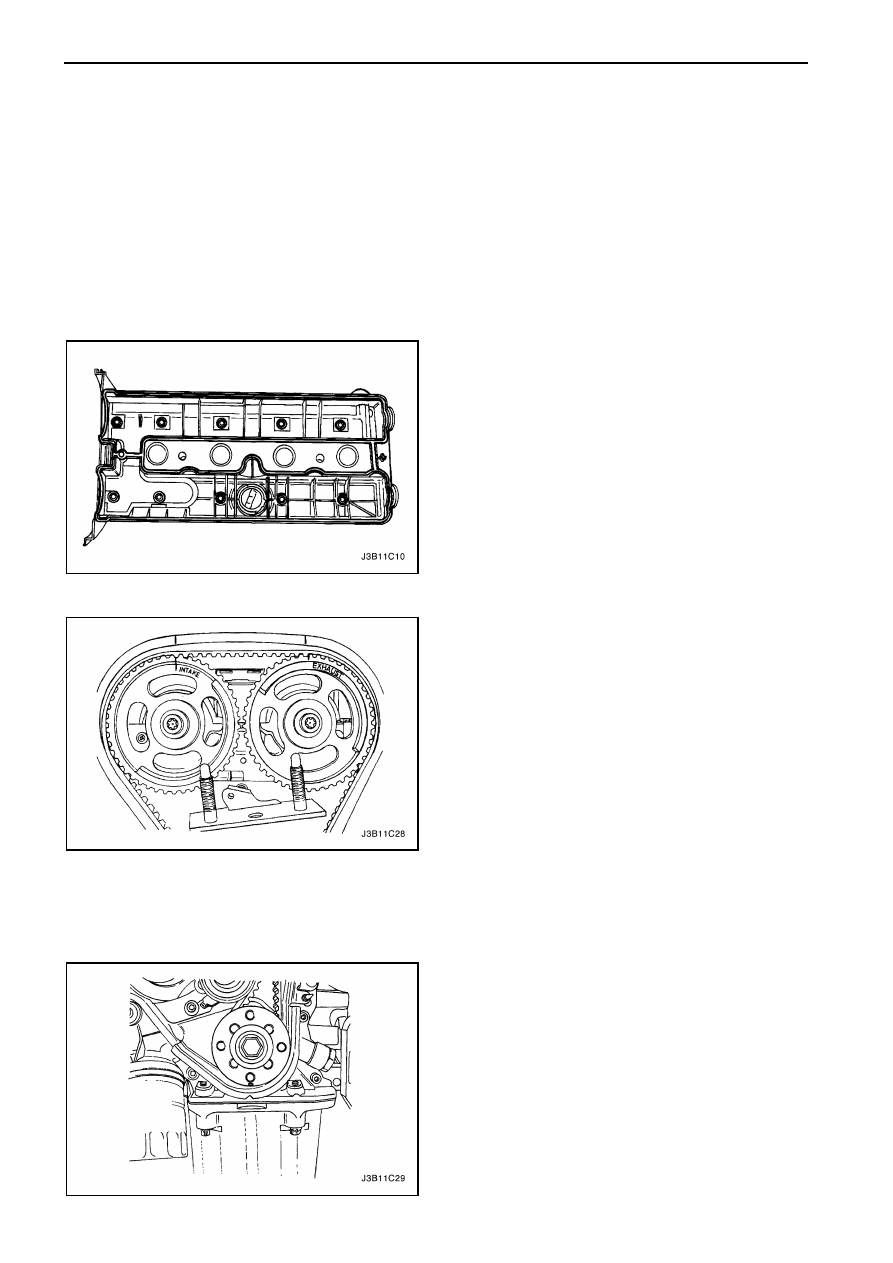

1С2 – 20  МЕХАНИЧЕСКАЯ  ЧАСТЬ  ДВИГАТЕЛЯ 1.8 DOHC

Затяжка

Затяните  болт  крепления  шкива  выпускного
распределительного  вала  моментом 50 Нм  и
используя  угловой  измеритель  момента
поверните болт на 60 градусов, затем еще на
15 градусов.










29.  Нанесите  малое  количество  герметика  на

углы  передней  части  крышки  головки  блока
цилиндров

и

верхнюю

заднюю

часть

прокладки головки блока цилиндров.

30.  Установите  прокладку  и  крышку  головки

блока цилиндров.

31.  Установите  шайбы  крышки  головки  блока

цилиндров.

32.  Закрутите  болты  крышки  головки  блока

цилиндров.

Затяжка

Затяните  болты  крепления  крышки  головки
блока цилиндров моментом 8 Нм.




33.  Подсоедините  провода  зажигания  к  свечам

зажигания.

34.  Установите крышку свечей зажигания.
35.  Закрутите  болты  крепления  крышки  свечей

зажигания.

Затяжка

Затяните  болты  крепления  крышки  свечей
зажигания моментом 8 Нм.

36.  Подсоедините  сапунную  трубку  к  крышке

головки блока цилиндров.

37.  Используя

отметку

шкива

впускного

распределительного  вала  для  впускного
шкива

и

отметку

шкива

выпускного

распределительного  вала  для  выпускного
шкива,  выровняйте  установочные  отметки  на
шкивах

распределительных

валов

с

зарубками

на

крышке

головки

блока

цилиндров.



38.  Выровняйте  отметку  на  шкиве  коленчатого

вала  с  зарубкой  на  нижней  части  заднего
кожуха зубчатого ремня.

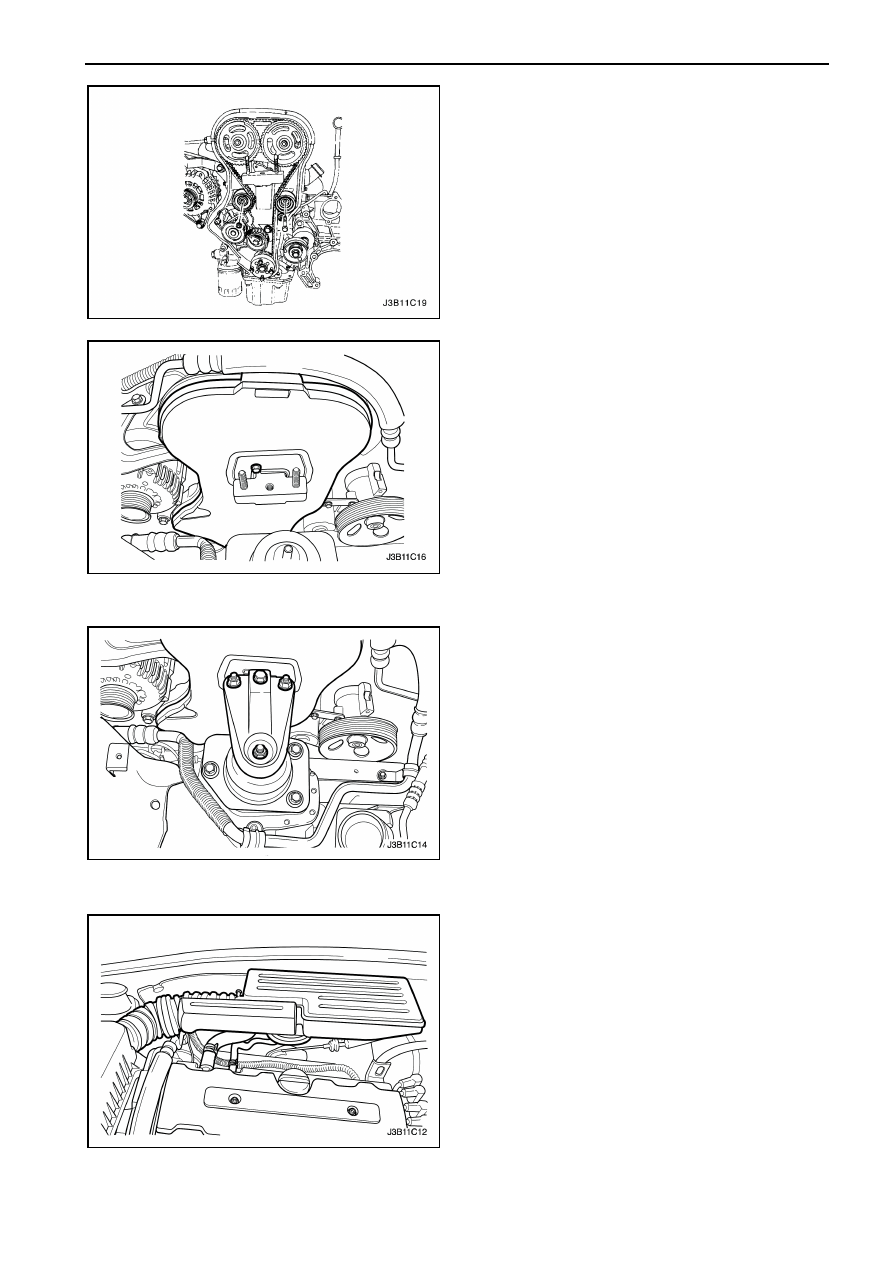

  МЕХАНИЧЕСКАЯ  ЧАСТЬ  ДВИГАТЕЛЯ 1.8 DOHC  1C2 – 21

39.  Установите зубчатый ремень.
40.  Проверьте

и

отрегулируйте

натяжение

зубчатого  ремня.  Смотрите  "Проверка  и
регулировка зубчатого ремня" в этом разделе.












41.  Установите передний кожух зубчатого ремня.
42.  Закрутите болты крепления переднего кожуха

зубчатого ремня.

Затяжка

Затяните  болты  крепления  переднего  кожуха
зубчатого ремня моментом 6 Нм.

43.  Установите шкив коленчатого вала.
44.  Закрутите  болт  крепления  шкива  коленчатого

вала.

Затяжка

Затяните  болт  крепления  шкива  коленчатого
вала моментом 12 Нм.





45.  Установите  правый  кронштейн  крепления  и

закрутите болтами крепления.

Затяжка

Затяните болт крепления правого кронштейна
крепления моментом 55 Нм.

46.  Снимите  приспособление  для  подпорки

двигателя в сборе J-28467-B.

47.  Установите

приводной

ремень

дополнительного  оборудования.  Смотрите
Раздел  6В,  Насос  гидроусилителя  рулевого
управления.

48.  Подсоедините  верхний  шланг  радиатора  к

корпусу термостата.

49.  Передний правый грязезащитный фартук.
50.  Установите

переднее

правое

колесо.

Смотрите Раздел 2Е, Шины и диски.


51.  Установите корпус воздухоочистителя.
52.  Закрутите

болты

крепления

корпуса

воздухоочистителя.

Затяжка

Затяните

болты

крепления

корпуса

воздухоочистителя моментом 10 Нм.

53.  Подсоедините

выходной

шланг

воздухоочистителя  к  корпусу  дроссельной
заслонки.

54.  Подсоедините  сапунную  трубку  к  крышке

головки блока цилиндров.

55.  Подсоедините разъем датчика АДВТ.

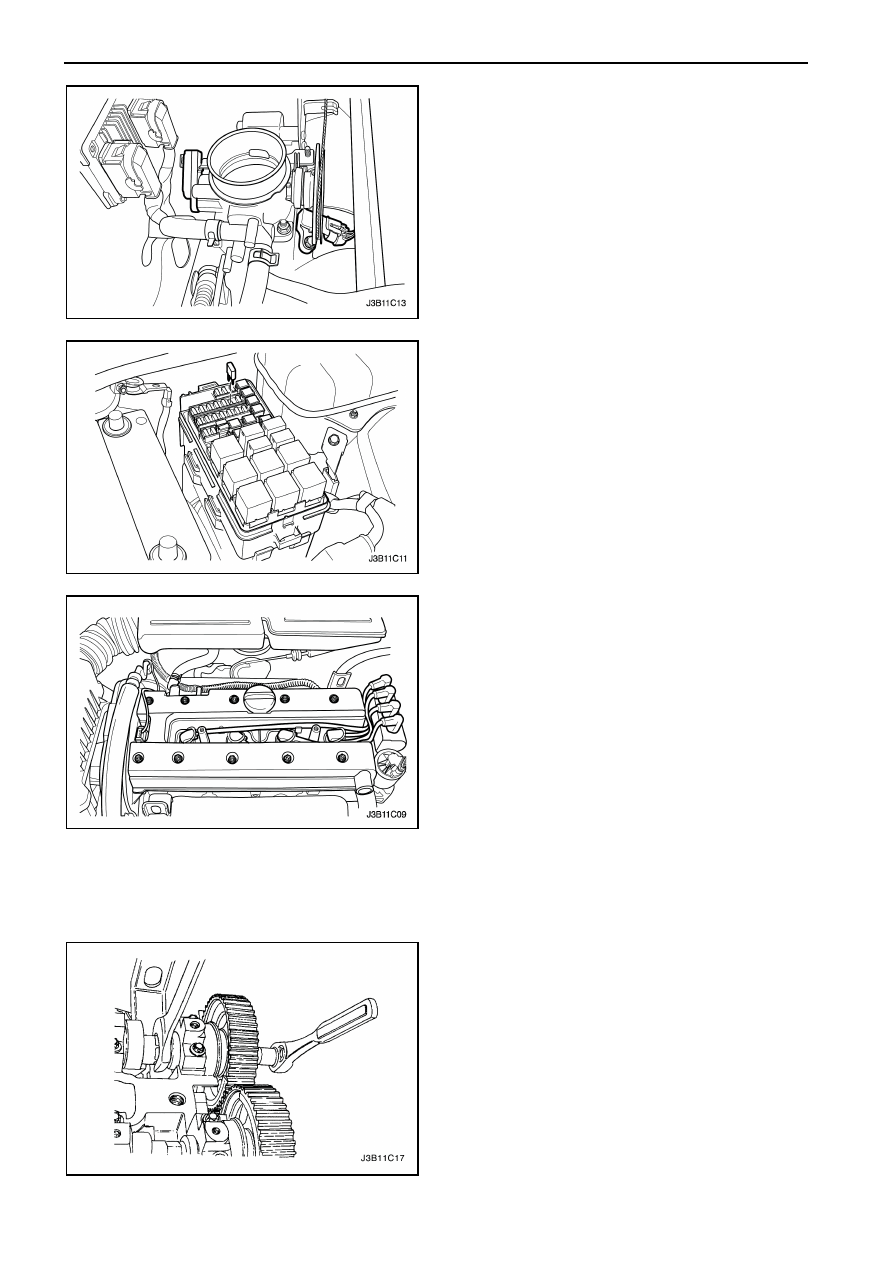

1С2 – 22  МЕХАНИЧЕСКАЯ  ЧАСТЬ  ДВИГАТЕЛЯ 1.8 DOHC

56. Подсоедините разъем датчика УТОЖ.
57. Подсоедините разъем датчика ТОЖД.
58. Подсоедините разъем клапана КХХ.
59. Подсоедините разъем датчика ПДЗ.
60. Закрутите  болт  крепления  угольного  ППТ  и

соленоида РВГ.

Затяжка

Затяните  болт  крепления  угольного  ППТ  и
соленоида РВГ моментом 5 Нм.



61. Подсоедините разъем катушки СБЗ.
62. Подсоедините  разъем  кислородного  датчика,

если имеется.

63. Подсоедините клемму заземления ЭБУ.
64. Установите

предохранитель

топливного

насоса.

65. Подсоедините

отрицательную

клемму

аккумуляторной батареи.

66. Повторно  залейте  охлаждающую  жидкость  в

систему  охлаждения.  Смотрите  Раздел  1D,
Система охлаждения двигателя.



Примечание:  Будьте  предельно  осторожны,
чтобы  не  нанести  царапины,  зарубки  или  другие
повреждения на распределительных валах.
10. Крепко

удерживая

впускной

распределительный  вал  на  своем  месте,
открутите  болт  крепления  шкива  впускного
распределительного вала.

11. Снимите  шкив  впускного  распределительного

вала.

12. Крепко

удерживая

выпускной

распределительный  вал  на  своем  месте,
открутите  болт  крепления  шкива  выпускного
распределительного вала.

13. Снимите

шкив

выпускного

распределительного вала.



РАСПРЕДЕЛИТЕЛЬНЫЕ ВАЛЫ

Процедура установки

1.  Снимите

зубчатый

ремень.

Смотрите

"Зубчатый ремень" в этом разделе.

2.  Отсоедините  сапунную  трубку  на  крышке

головки блока цилиндров.

3.  Отсоедините  вентиляционный  шланг  на

крышке головки блока цилиндров.

4.  Открутите  болты  крепления  крышки  свечей

зажигания.

5.  Снимите крышку свечей зажигания.
6.  Отсоедините  провода  зажигания  со  свечей

зажигания.

7.  Открутите  болты  крепления  крышки  головки

блока цилиндров.

8.  Снимите  шайбы  крышки  головки  блока

цилиндров.

9.  Снимите  крышку  головки  блока  цилиндров  и

прокладку.
