ДВИГАТЕЛЬ SOHC 1В-35

38. Установить шкив распредвала.
39. Наживить болт шкива распредвала.

Затяжка
Затянуть болт шкива распредвала с
усилием 95 Н•м с помощью динамо­

метрического ключа. Используйте

динамометр КМ-470-В для затяжки

болта шкива коленчатого вала еще

на 30° +15°.

40. Установить верхнюю крышку зубчато­

го ремня привода распредвала.

4 1 . Установить болты верхней крышки

зубчатого ремня привода распред­
вала.
Затяжка

Затянуть болты верхней крышки зуб­
чатого ремня привода распредвала с
усилием 10 Н•м.

42. Наживить монтажные болты насоса

усилителя рулевого управления, если
таковой имеется.
Затяжка

Затянуть монтажные болты насоса
усилителя рулевого управления с уси­
лием 25 Н•м.

43. Установить шкив насоса усилителя ру­

левого управления, если таковой име­
ется.

44. Наживить болты шкива насоса усили­

теля рулевого управления, если
таковое имеется.
Затяжка

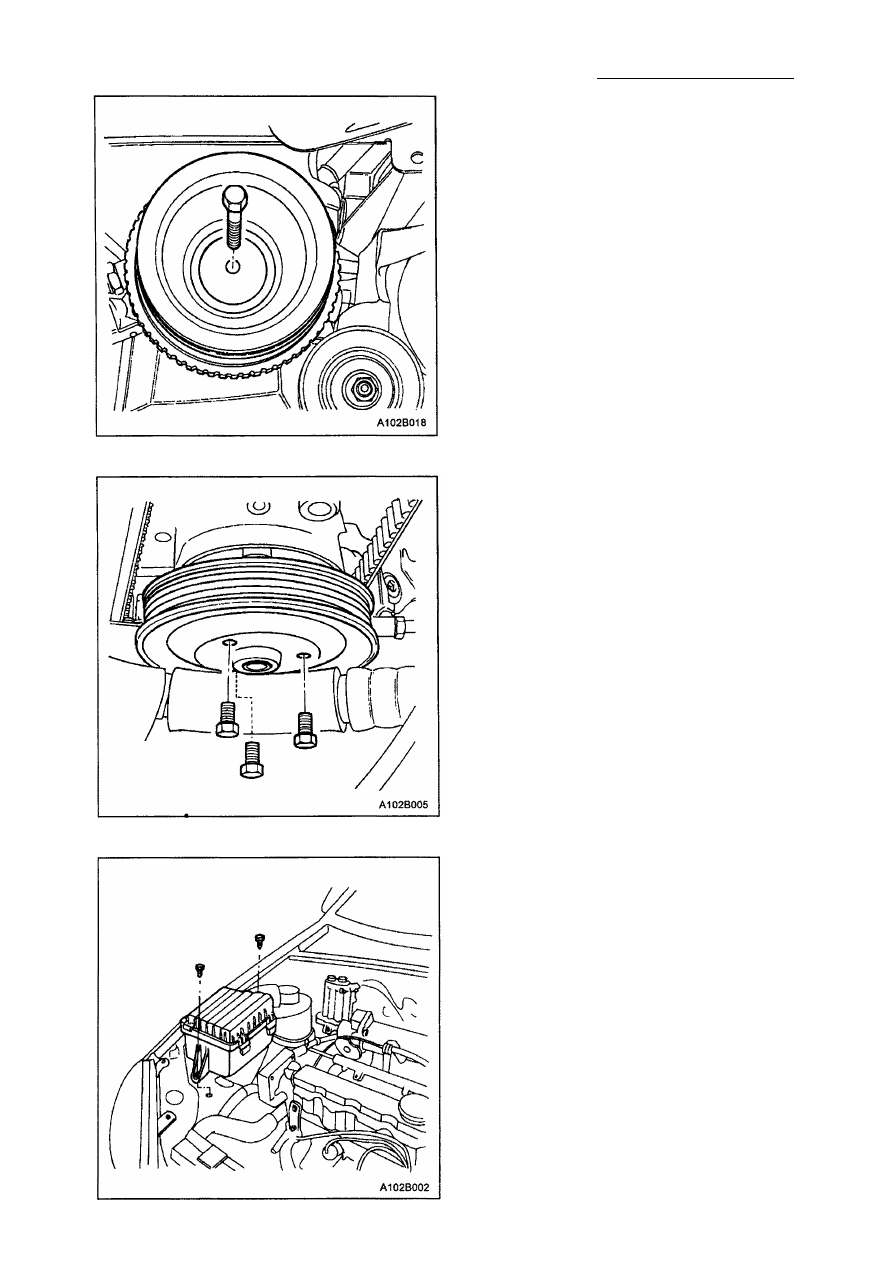

Затянуть болты шкива насоса усили­

теля рулевого управления с усилием

25 Н•м.

45. Установить приводной ремень генера­

тора.
Затяжка

Затянуть регулировочный болт гене­
ратора с усилием 20 Н•м.

46. Установить приводной ремень комп­

рессора, если таковой имеется.

47. Установить правое переднее колесо

вместе с противобрызговым щитком.

48. Установить правое переднее колесо.

См. Раздел 2Е, "Шины и Колеса".

49. Установить корпус воздушного фильт­

ра.

50. Установить болты корпуса воздушно­

го фильтра.

1В-36 ДВИГАТЕЛЬ SOHC

Затяжка
Затянуть болты корпуса воздушного
фильтра с усилием 12 Н•м.

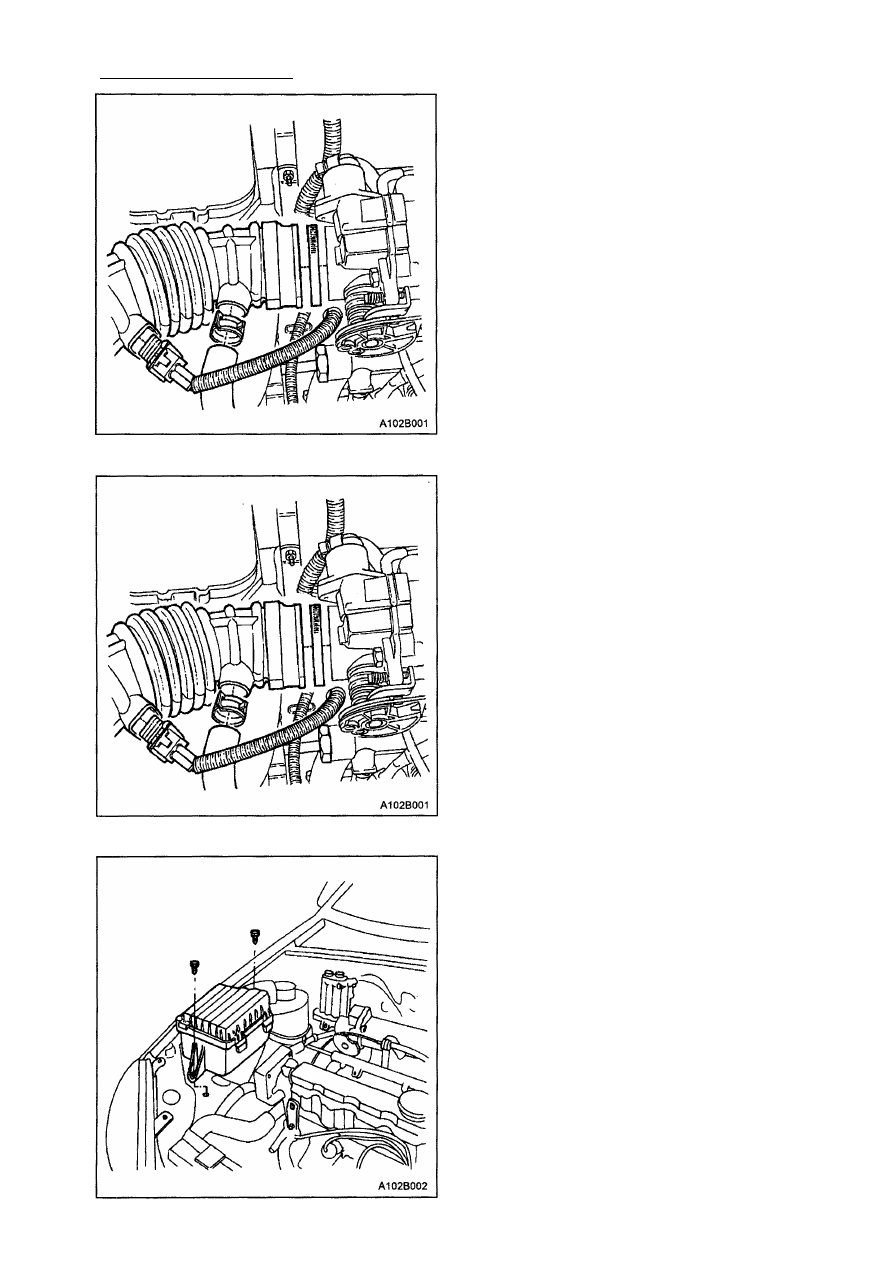

51. Подсоединить всасывающую трубу

воздуха двигателя к корпуса дрос­
селя.

52. Подсоединить всасывающую трубу к

крышке газораспределительного ме­

ханизма.

53. Подсоединить колодку датчика тем­

пературы воздуха коллектора.

54. Подсоединить отрицательный провод

аккумуляторной батареи.

ЗУБЧАТЫЙ РЕМЕНЬ ПРИВОДА

РАСПРЕДВАЛА

(На рис. для левостороннего привода,

для правостороннего аналогично)

Необходимые инструменты:
Регулятор для зубчатого ремня привода
распредвала J-42492.

Динамометр КМ-470-В.

Процедура снятия

1. Отсоединить отрицательный провод

аккумуляторной батареи.

2. Отсоединить колодку датчика темпе­

ратуры воздуха патрубка.

3. Отсоединить впускной воздушный тру­

бопровод от корпуса дросселя.

4. Отсоединить всасывающую трубу дви­

гателя от крышки газораспределите­

льного механизма.

5. Снять болты корпуса воздушного филь­

тра.

6. Снять корпус воздушного фильтра.
7. Снять правое переднее колесо. См.

Раздел 2Е, "Шины и Колеса".

8. Снять правое переднее колесо вместе с

противобрызговым щитком.

ДВИГАТЕЛЬ SOHC 1В - 37

9. Снять приводной ремень компрессора,

если таковой имеется.

10. Снять приводной ремень генератора.
11. Снять насос усилителя рулевого уп­

равления, если таковой имеется. См.
Раздел 6В, "Насос усилителя рулево­
го управления".

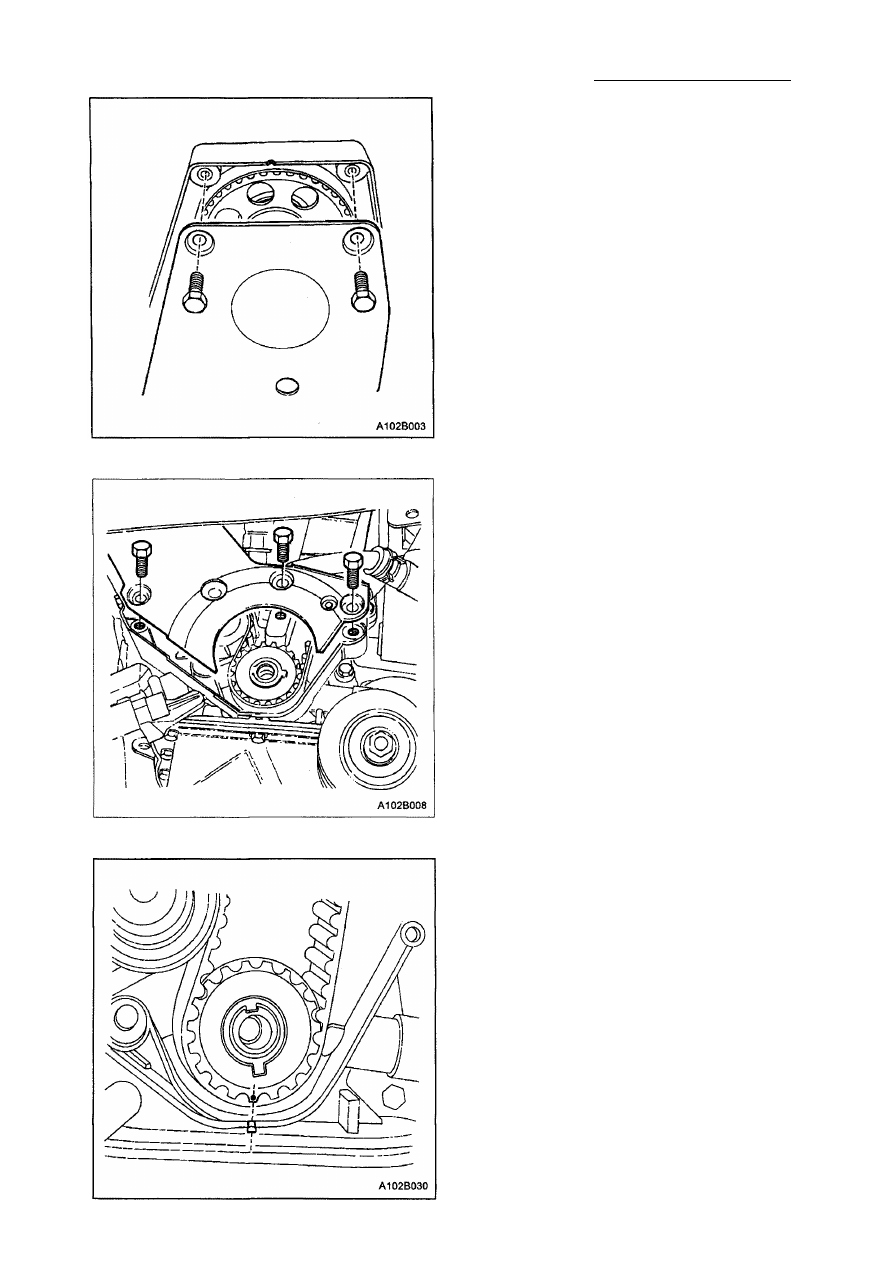

12. Снять болты верхней крышки зубча­

того ремня привода распредвала.

13. Снять верхнюю крышку зубчатого рем­

ня привода распредвала.

14. Отвинтить болт шкива коленчатого ва­

ла.

15. Снять шкив коленчатого вала.
16. Снять болты нижней крышки зубчатого

ремня привода распредвала.

17. Снять нижнюю крышку зубчатого рем­

ня привода распредвала.

18. Установить болт шкива коленчатого

вала.

19. Используя болт шкива коленчатого ва-,

ла, вращайте коленчатый вал по часо­

вой стрелке до тех пор, пока отметка на
механизме коленчатого вала не сов­
местится с выемкой в нижней части

задней крышки зубчатого ремня при­

вода распредвала.

1В-38 ДВИГАТЕЛЬ SOHC

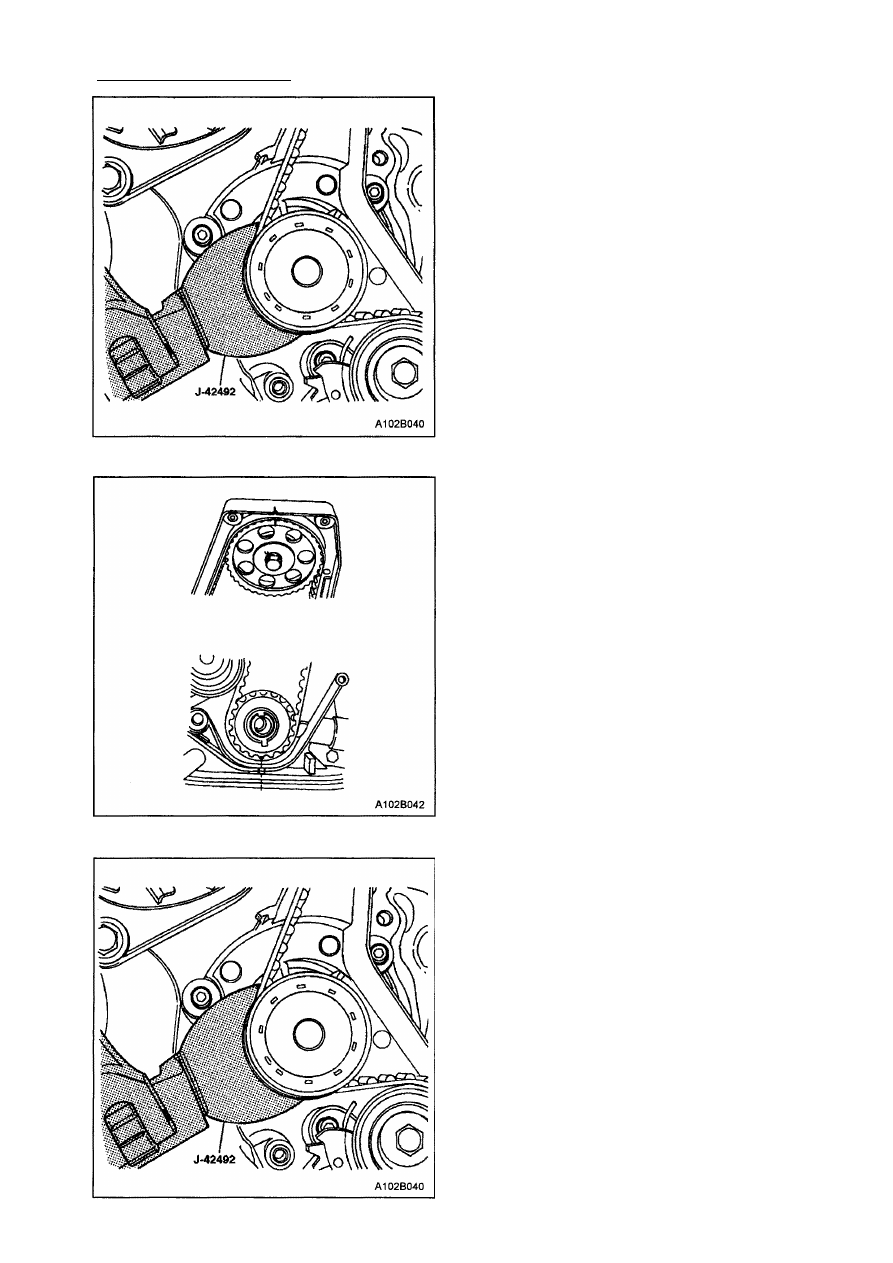

20. Слегка отпустите фиксирующие бол­

ты насоса охлаждающей жидкости.

2 1 . Используя регулятор для зубчатого

ремня привода распределительного
вала J-42492, вращайте насос охлаж­

дающей жидкости против часовой

стрелки, для того, чтобы ослабить

натяжение зубчатого ремня привода
распредвала.

22. Снять зубчатый ремень привода рас­

предвала.

Процедура установки
1. Совместить метку на механизме колен­

чатого вала с выемкой в нижней части
задней крышки зубчатого ремня при­

вода распредвала.

2. Совместить метку на механизме расп­

редвала с выемкой на верхней части
задней крышки зубчатого ремня при­
вода распредвала.

3. Установить зубчатый ремень привода

распредвала.

4. Используя регулятор зубчатого ремня

привода распредвала J-42492 вращай­

те насос охлаждающей жидкости по
часовой стрелке, добавив более высо­

кое натяжение зубчатому ремню при­
вода распредвала.

5. Затянуть фиксирующие болты насоса

охлаждающей жидкости.
