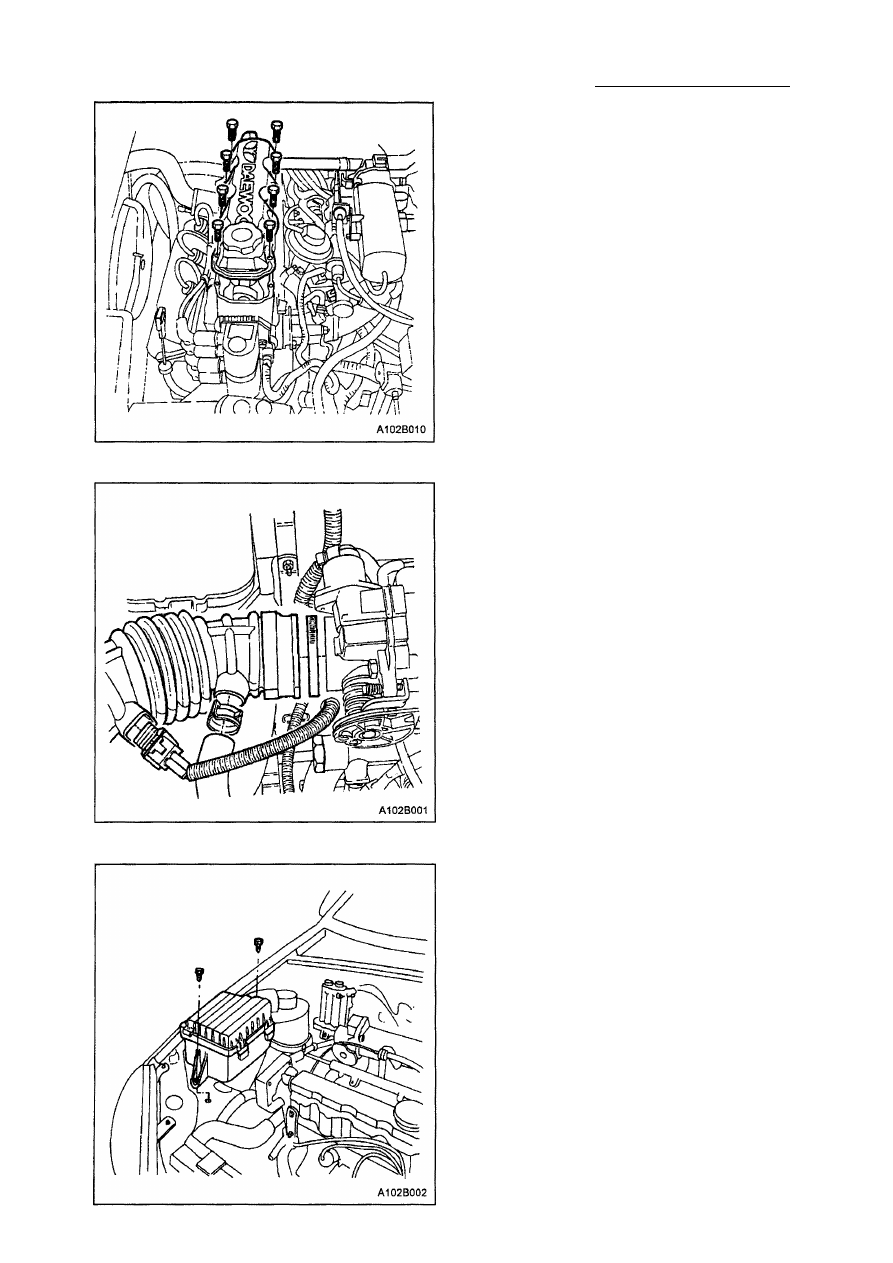

ДВИГАТЕЛЬ SOHC 1В-31

17. Установить прокладку крышки газорас­

пределительного механизма.

18. Установить крышку газораспределите­

льного механизма.

19. Наживить болты крышки газораспре­

делительного механизма.

Затяжка
Затянуть болты крышки газораспре­
делительного механизма с усилием

10 Н•м.

20. Подсоединить всасывающую трубу

воздуха двигателя к крышке газорас­
пределительного механизма.

2 1 . Установить зубчатый ремень привода

распредвала. Смотреть "Зубчатый

ремень привода распредвала" в этом
разделе.

ПРОВЕРКА И РЕГУЛИРОВКА ЗУБ­
ЧАТОГО РЕМНЯ ПРИВОДА РАС­
ПРЕДВАЛА
(На рис. для левостороннего привода,

для правостороннего аналогично)

Необходимые инструменты:
Регулятор для зубчатого ремня привода
распредвала J-42492.

Динамометр КМ-470-В.

Процедура регулировки

1. Отсоединить отрицательный провод ак­

кумуляторной батареи.

2. Отсоединить колодку датчика темпера­

туры воздуха патрубка.

3. Отсоединить впускной воздушный тру­

бопровод от корпуса дросселя.

4. Отсоединить всасывающую трубу дви­

гателя от крышки газораспределитель­
ного механизма.

5. Снять болты корпуса воздушного филь­

тра.

6. Снять корпус воздушного фильтра.
7. Снять правое переднее колесо. Смот­

реть раздел 2Е, "Шины и колеса".

8. Снять правое переднее колесо вместе

с противобрызговым щитком.

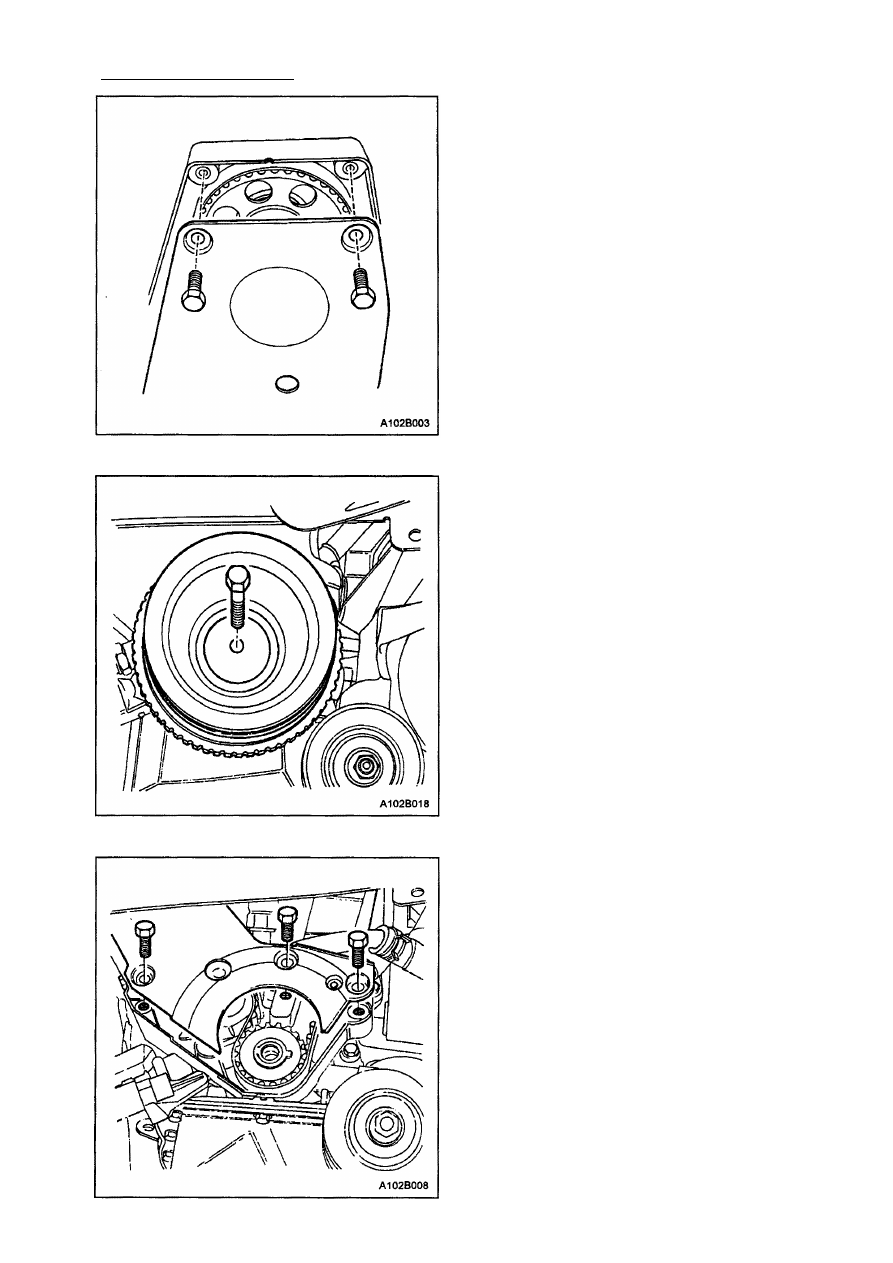

1В-32 ДВИГАТЕЛЬ SOHC

9. Снять приводной ремень компрессора,

если таковой имеется.

10. Снять приводной ремень генератора.
11. Снять болты шкива насоса усилителя

рулевого управления, если таковой
имеется.

12. Снять шкив насоса усилителя руле­

вого управления, если таковой име­

ется.

13. Снять монтажные болты насоса уси­

лителя рулевого управления, если
таковой имеется.

14. Снять болты верхней крышки зубчато­

го ремня привода распредвала.

15. Снять верхнюю крышку зубчатого рем­

ня привода распредвала.

16. Снять болт шкива коленчатого вала.
17. Снять шкив коленчатого вала.

18. Снять болты нижней крышки зубчатого

ремня привода распредвала.

19. Снять нижнюю крышку зубчатого рем­

ня привода распредвала.

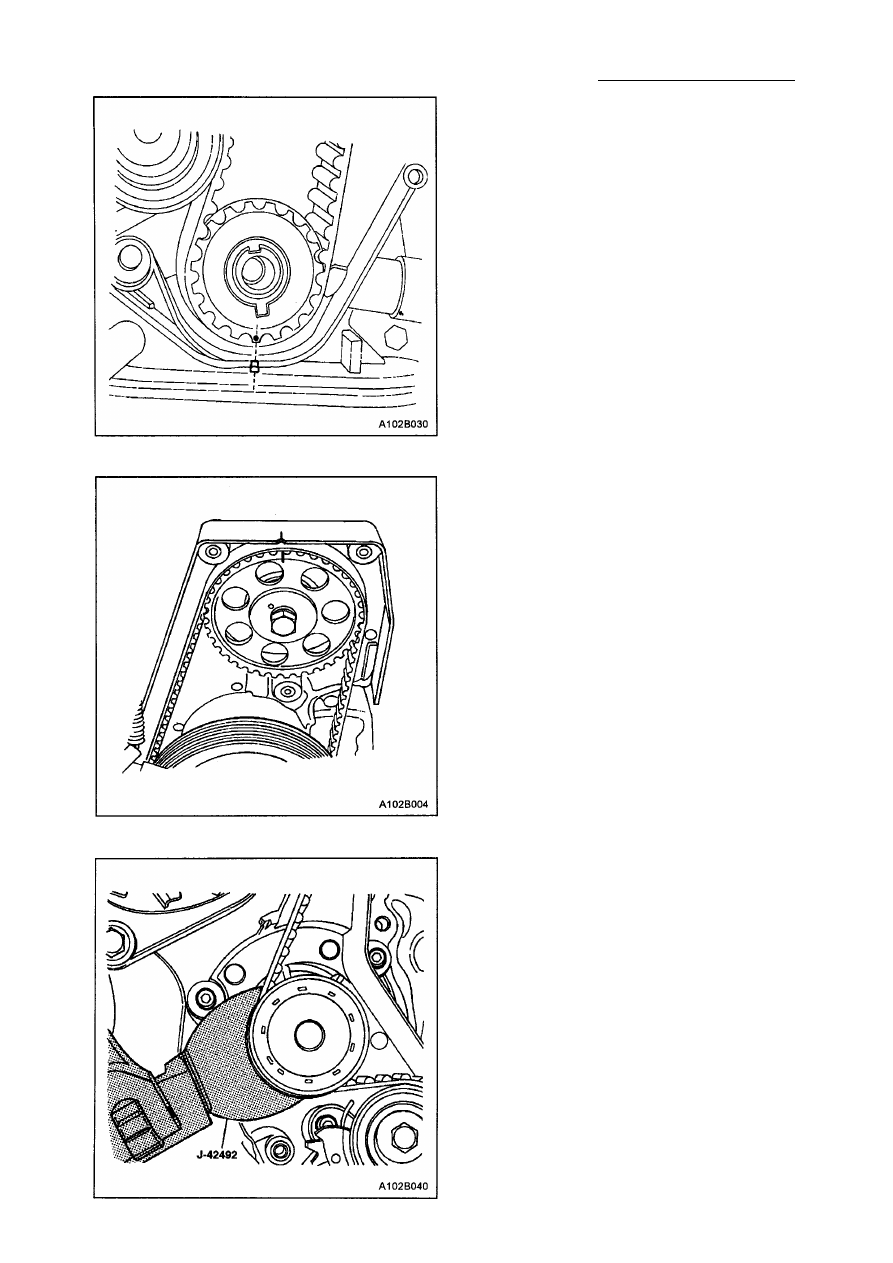

ДВИГАТЕЛЬ SOHC 1В-33

20. Установить болт шкива коленчатого

вала.

2 1 . Осуществить, по крайней мере, один

полный оборот коленчатого вала по
часовой стрелке с использованием
болта шкива коленчатого вала.

22. Совместить точку на механизме ко­

ленчатого вала с выемкой в нижней

части задней крышки зубчатого ремня
привода распредвала.

23. Совместить установочную метку ме­

ханизма распредвала с выемкой на

верхней части задней крышки зуб­

чатого ремня привода распредвала.

24. Слегка отпустить три фиксирующих

болта насоса охлаждающей жидкос­
ти.

25. С помощью регулятора для зубчатого

ремня привода распредвала J-42492
провернуть насос охлаждающей жид­
кости по часовой стрелке, для более
сильного натяжения зубчатого ремня
привода распредвала.

26. Затянуть фиксирующие болты насоса

охлаждающей жидкости.

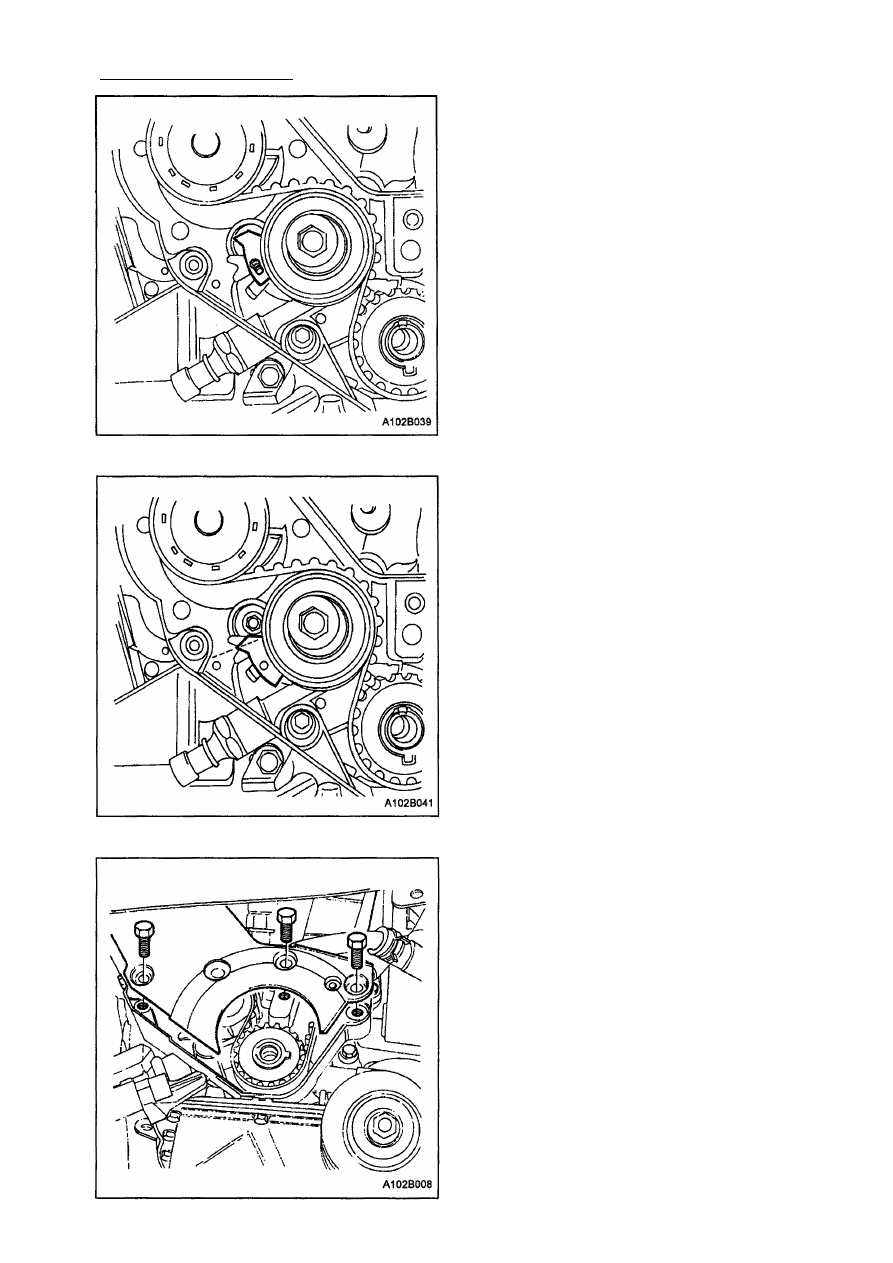

1В-34 ДВИГАТЕЛЬ SOHC

27. Совместить регулировочное отверс­

тие рычага автоматического натяж­

ного механизма зубчатого ремня при­
вода распредвала с отверстием в
кронштейне.

28. Вставить 4.5 мм шпильку в регулиро­

вочное отверстие рычага и отверстие
кронштейна натяжного механизма.

29. Выполнить коленчатым валом два по­

лных оборота по часовой стрелке с

помощью болта шкива коленчатого
вала.

30. Осуществить, по крайней мере, один

полный оборот коленчатого вала по
часовой стрелке с помощью болта
шкива коленчатого вала.

3 1 . Снять шпильку с автоматического на­

тяжного механизма зубчатого ремня

привода распредвала.

32. Ослабить фиксирующие болты насо­

са охлаждающей жидкости.

33. Вращать насос охлаждающей жидкос­

ти до тех пор, пока указатель регу­
лировочного рычага автоматического

натяжного механизма не совместится
с выемкой на кронштейне.

34. Затянуть фиксирующие болты насоса

охлаждающей жидкости.
Затяжка
Затянуть фиксирующие болты насоса
охлаждающей жидкости с усилием

10 Н•м.

35. Снять болт шкива коленчатого вала.
36. Наживить нижнюю крышку зубчатого

ремня привода распредвала.

37. Установить болты нижней крышки зуб­

чатого ремня привода распредвала.
Затяжка
Затянуть болты нижней крышки зуб­
чатого ремня привода распредвала с
усилием 10 Н•м.
