DAF CF65, CF75, CF85 Series . Manual - part 451

©

 200324

4-17

Removal and installation

PE ENGINE FUEL SYSTEM

CF65/75/85 series

4

5

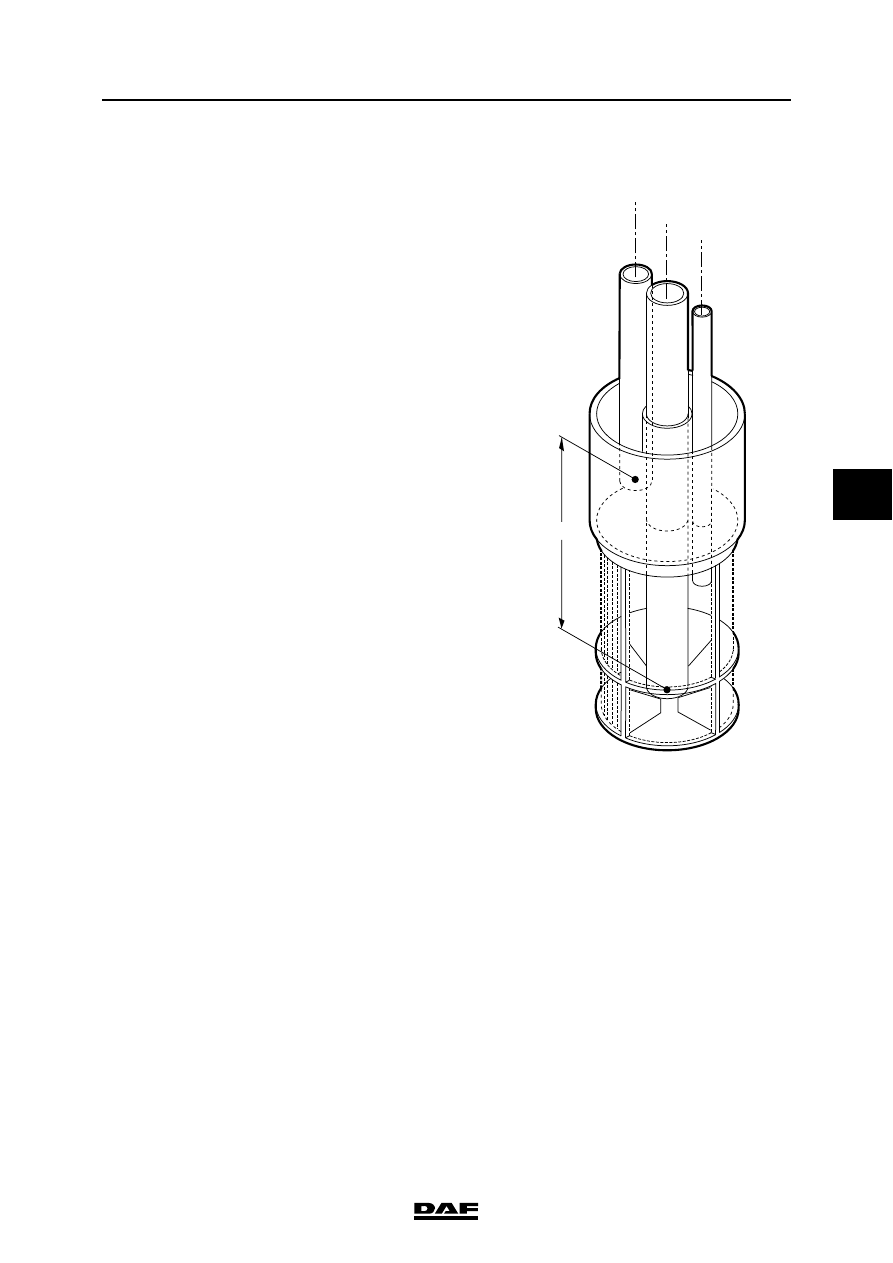

Fitting fuel tank filter
1.

Check that the difference in length between

the supply pipe (1) and return pipe (2) is at

least 68 mm.

2.

Slide the fuel tank filter as far as possible

onto the supply pipe (1).

Note:

Make sure that when fitting the fuel tank filter

the return pipe (2) is inserted into the fuel

tank filter by-pass and that the cab heater

supply pipe (3), if present, is inserted into the

filter part.

3.

Fit the fuel level element.

2

1

3

min. 68 mm

i 400240

PE ENGINE FUEL SYSTEM

4-18

©

 200324

Removal and installation

5

CF65/75/85 series

4

4.11 REMOVAL AND INSTALLATION, FUEL PREFILTER/WATER SEPARATOR

FILTER ELEMENT

}

When removing the fuel prefilter/

water separator, a quantity of fuel

will escape. Collect the fuel to avoid

the risk of fire.

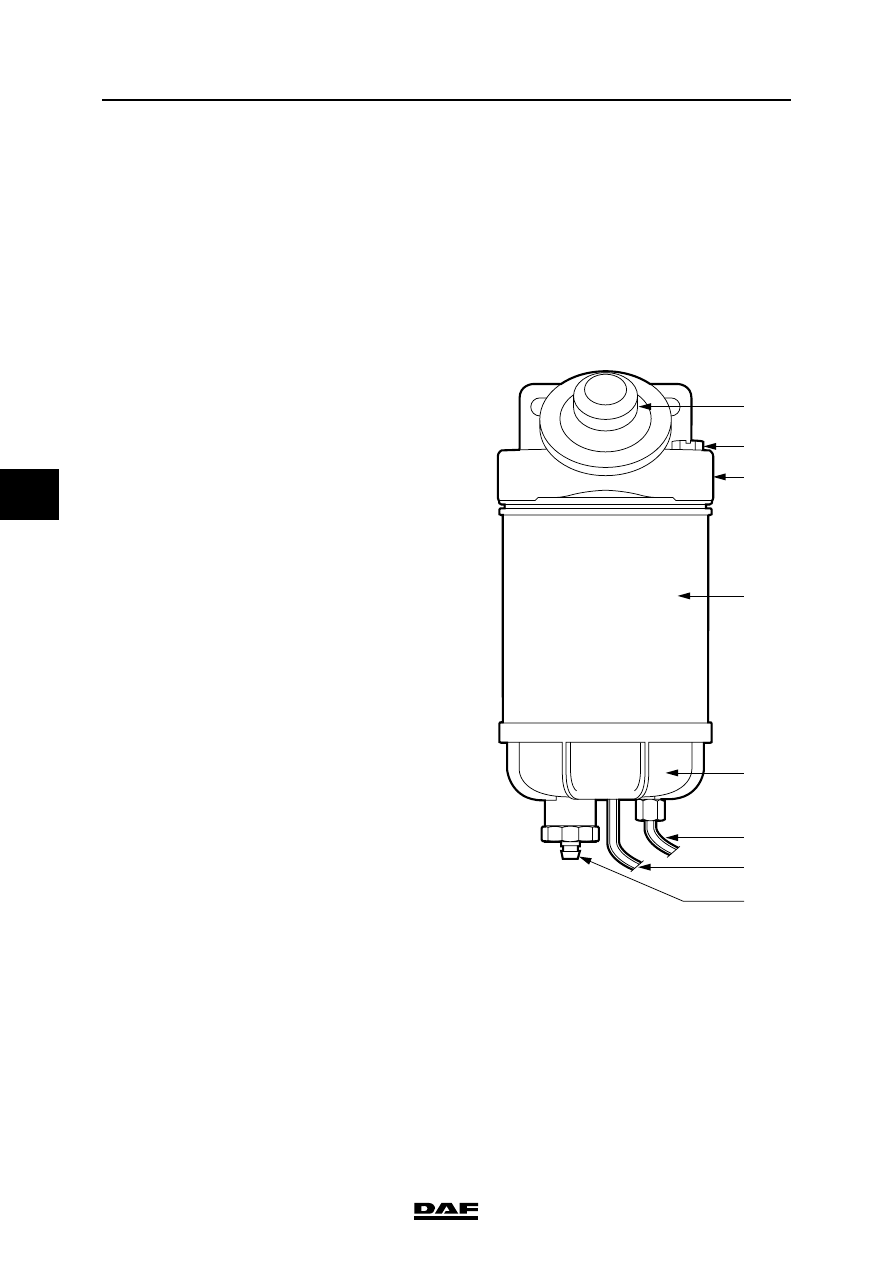

Version: Racor

Removing the fuel prefilter/water separator
filter element
1.

Drain the fuel from the filter element by

unscrewing the bleed plug (2) and opening

the drain plug (8).

2.

If fitted, disconnect the water sensor (6) and

the heating element (7) connectors.

3.

Remove the filter element (4) and the bottom

cover (5). Clean the O-ring seal.

Installing the fuel prefilter/water separator
filter element
1.

Apply a film of engine oil to the O-ring and

the new sealing ring.

2.

Fit the bottom cover (5) onto the new filter

element (4).

3.

Fit the bottom cover (5) together with the new

filter element (4) to the filter housing (3).

4.

Hand-tighten the new filter.

5.

If fitted, attach the water sensor and heating

element connectors.

6.

Check whether the drain plug (8) is tight.

7.

Open the air-bleeder plug (2) a couple of

turns.

8.

Operate the primer pump (1) until fuel comes

out of the air-bleeder plug.

9.

Close the air-bleeder plug (2).

10. Start the engine and check for leaks. If

necessary, retighten the filter element (4) by

hand.

1

2

3

4

5

7

6

8

i400356

©

 200324

4-19

Removal and installation

PE ENGINE FUEL SYSTEM

CF65/75/85 series

4

5

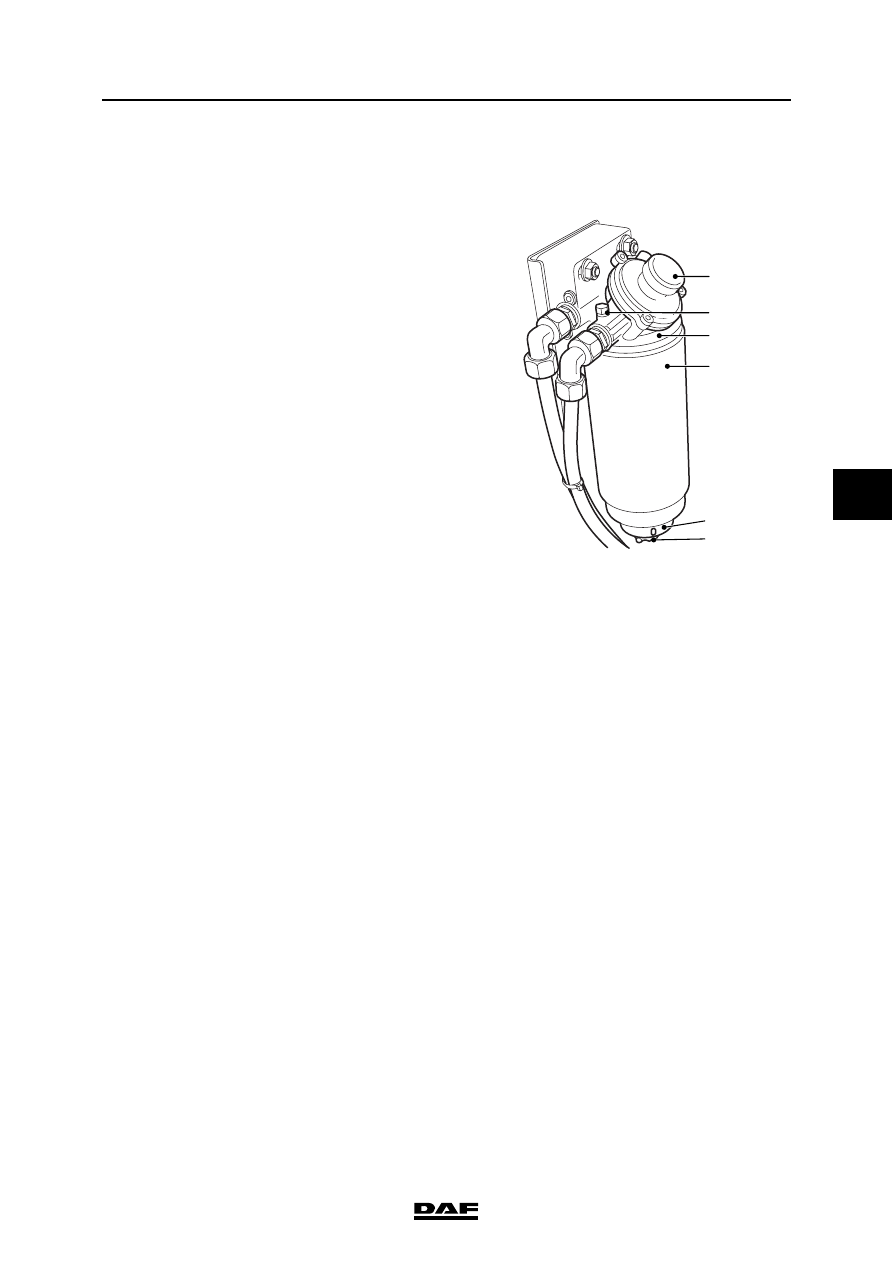

Version: Mann + Hummel

Removing the fuel prefilter/water separator
filter element
1.

Drain the fuel from the filter element by

unscrewing the bleed plug (2) and opening

the drain plug (6).

2.

If fitted, unplug the connectors of the water

sensor and the heating element.

3.

Remove the filter element (4) together with

the bottom cover (5) and clean the O-ring

seal.

Installing the fuel prefilter/water separator
filter element
1.

Apply a film of engine oil to the O-ring and

the new sealing ring.

2.

Fit the bottom cover (5) onto the new filter

element (4).

3.

Fit the bottom cover (5) together with the new

filter element (4) to the filter housing (3).

4.

Hand-tighten the new filter.

5.

If fitted, attach the water sensor and heating

element connectors.

6.

Check whether the drain plug (6) is tight.

7.

Open the air-bleeder plug (2) a couple of

turns.

8.

Operate the primer pump (1) until fuel comes

out of the air-bleeder plug.

9.

Close the air-bleeder plug (2).

10. Start the engine and check for leaks. If

necessary, retighten the filter element (4) by

hand.

G0 00 266

6

1

2
3

4

5

PE ENGINE FUEL SYSTEM

4-20

©

 200324

Removal and installation

5

CF65/75/85 series

4
