DAF CF65, CF75, CF85 Series . Manual - part 345

3

CF65/75/85 series

Removal and installation

AUTOMATIC GEARBOXES

4-1

4. REMOVAL AND INSTALLATION

4.1 REMOVAL AND INSTALLATION, GEARBOX ASSEMBLY

Removing the gearbox assembly
1.

Note:
Before the gearbox can be removed, the
gearbox oil must be drained.

2.

If necessary, remove the oil filler pipe to
avoid damage.

3.

Plug the external oil pipes after removing
and/or detaching them to prevent dirt
entering the oil system.

4.

Disconnect the gearbox cable harness
connectors and secure the cable harness.
Plug the openings.

5.

Remove the prop shaft.

6.

See what is best for gearboxes with PTO:
remove the PTO from the gearbox,
disconnect the hydraulic pipes from the
pump or remove the prop shaft, if fitted.

7.

Remove the gearbox from the engine.

Installing the gearbox assembly
1.

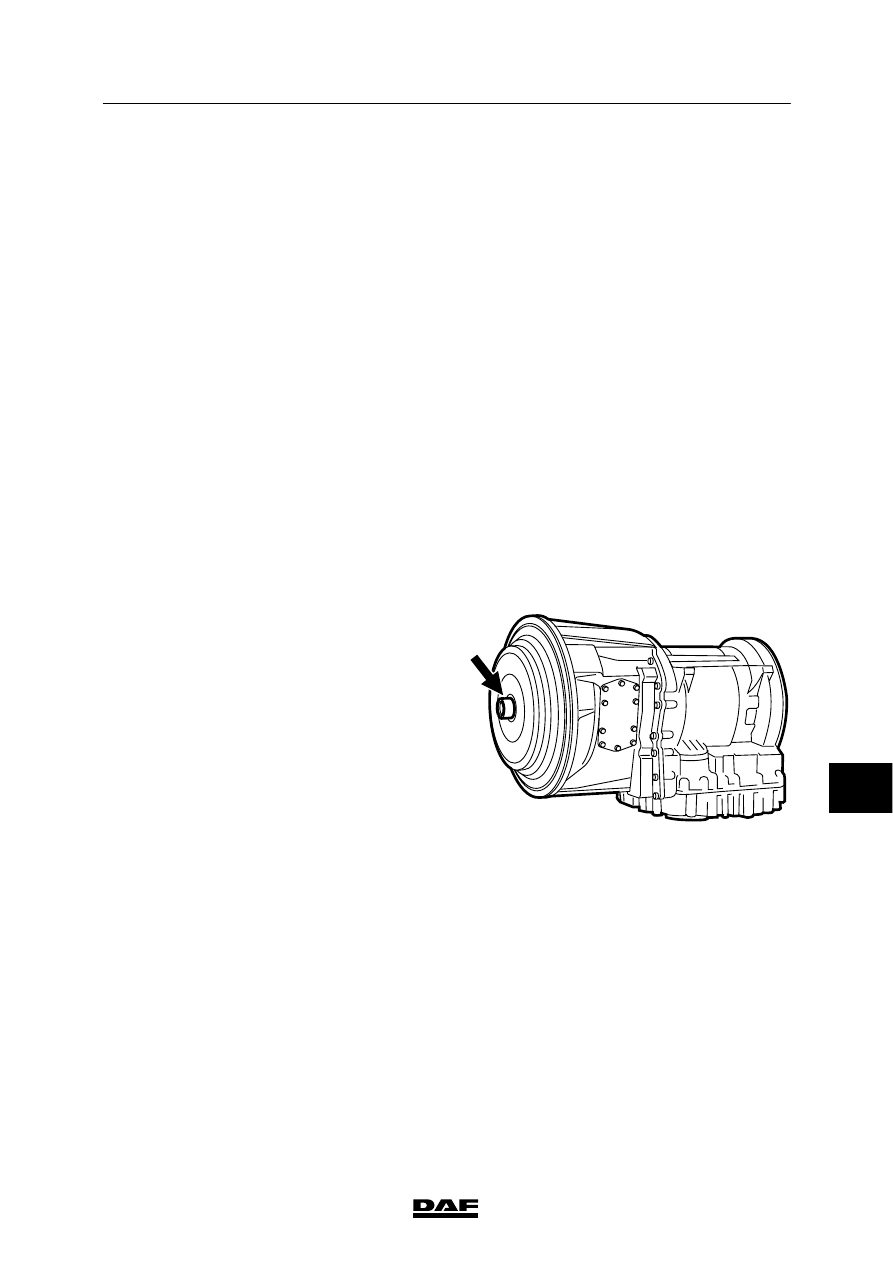

Apply grease sparingly to the nose of the
torque converter to prevent noise after
fitting. See “Technical data”.

2.

Install the PTO.

3.

If necessary, fit the hydraulic pipes and/or
prop shaft.

4.

Attach the prop shaft.

5.

Connect the cable harness connectors.

6.

Fit the external oil pipes.

7.

If necessary, fit the oil filler pipe.

8.

Fill the gearbox with oil and check the oil
level.

W 3 03 100

ᓻ 200337

9

3

AUTOMATIC GEARBOXES

Removal and installation

CF65/75/85 series

4-2

4.2 REMOVAL AND INSTALLATION, OUTPUT SHAFT OIL SEAL

Removing the output shaft oil seal

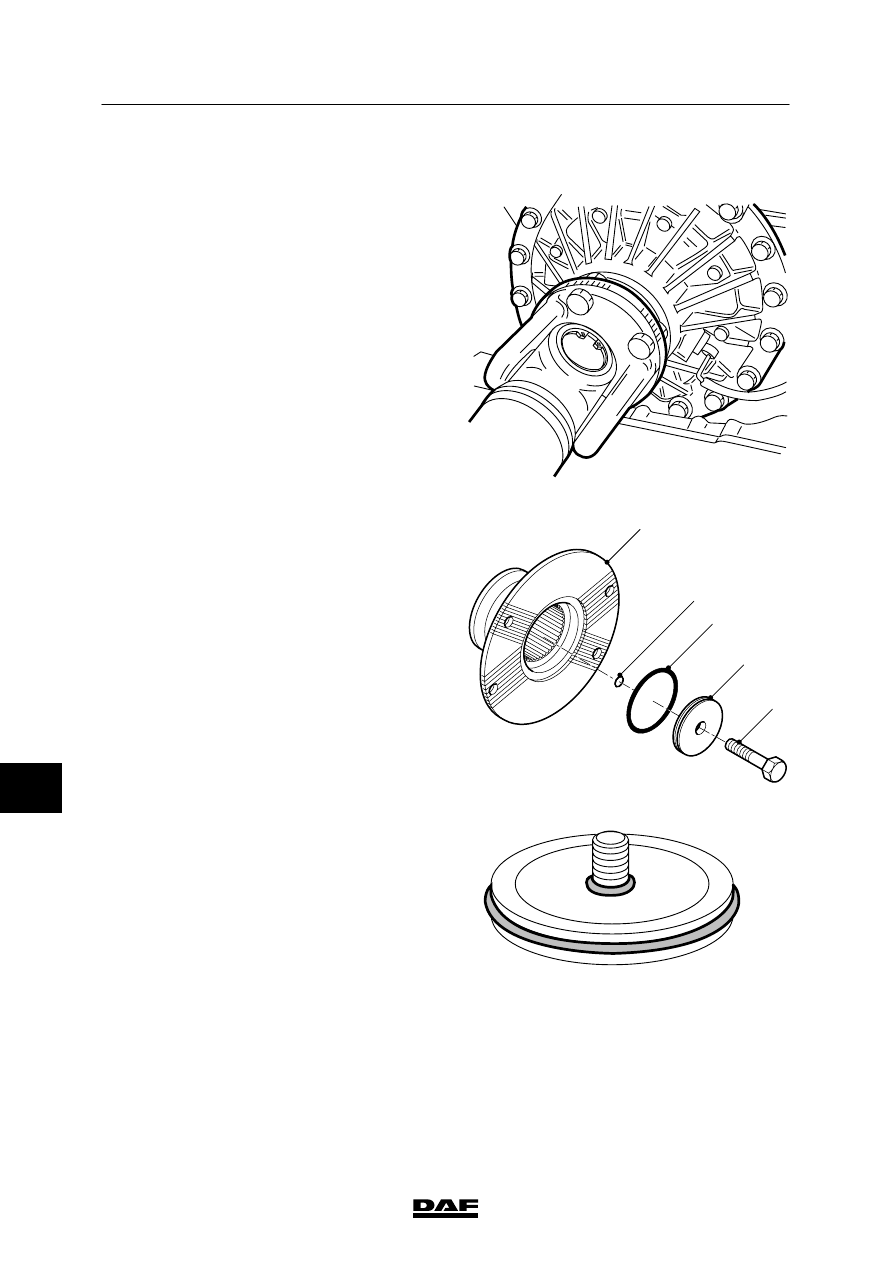

1.

Remove the prop shaft and secure it so that
it does not interfere with further operations.

W 3 03 061

2.

Unscrew the attachment bolt (5) of the
flange without removing it from the locking
plate.

V300529

1

2

3

5

4

3.

Remove the bolt and locking plate from the
flange.
Pay attention to the sealing rings on the
outer circumference and on the inside of the
locking plate.

V300559

9

ᓻ 200337

3

CF65/75/85 series

Removal and installation

AUTOMATIC GEARBOXES

4-3

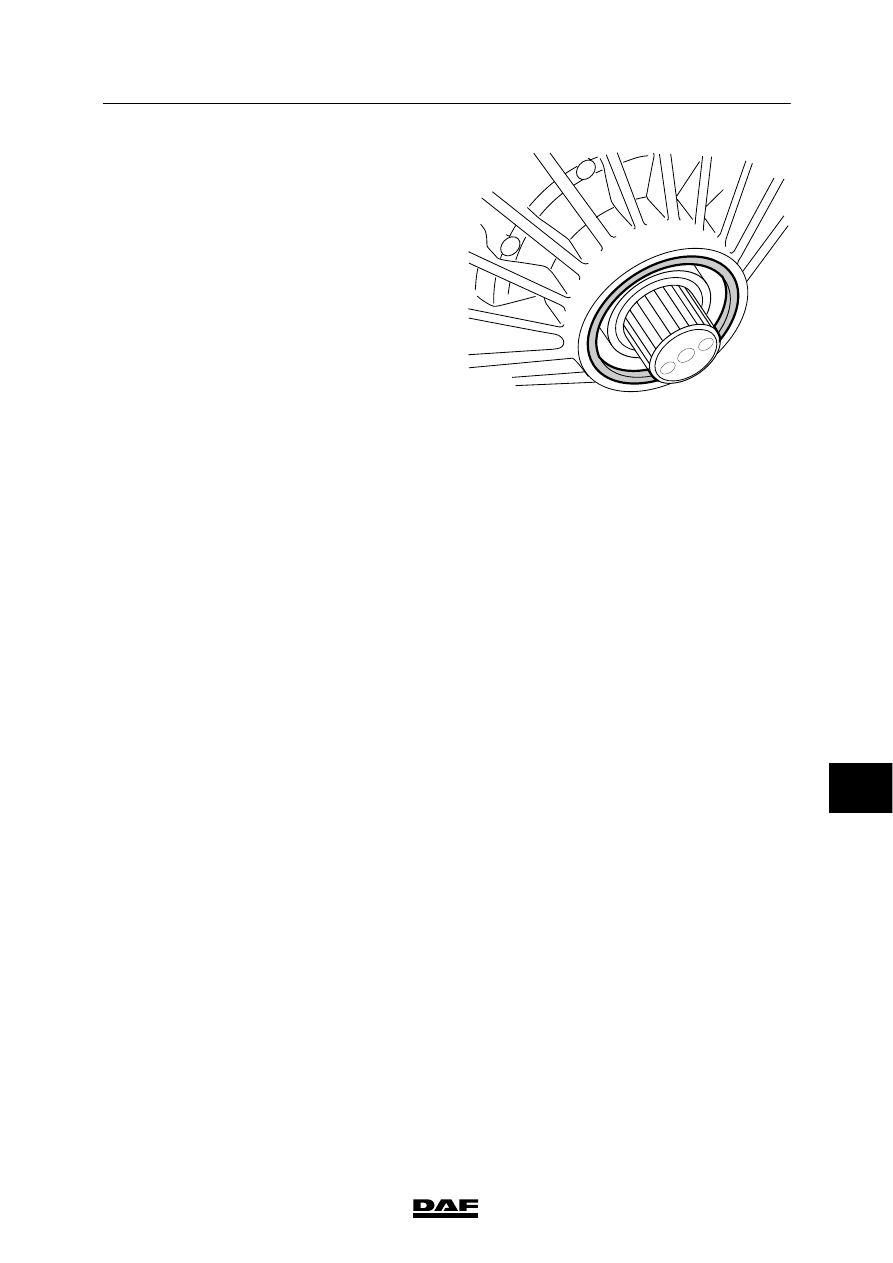

4.

Slide the flange from the output shaft or, if
necessary, use a tripod puller to pull the
flange from the shaft.

W 3 03 062

5.

Drill two holes into the external cover of the
oil seal and turn the special tool
(DAF No. 0484899) into the oil seal. Pull the
oil seal from the gearbox housing using the
special tool (DAF No. 0694928).

Installing the output shaft oil seal
1.

Apply a small amount of liquid gasket to the
outside of oil seals fitted with a steel cover.
Apply green soap sparingly to the outside of
oil seals fitted with a rubber cover.

2.

Fit the oil seal in the gearbox housing using
the special tool (DAF No. 1240037).

3.

Apply grease sparingly to the oil seal lips
and slide the flange over the output shaft
until it abuts.

9

ᓻ 200337

3

AUTOMATIC GEARBOXES

Removal and installation

CF65/75/85 series

4-4

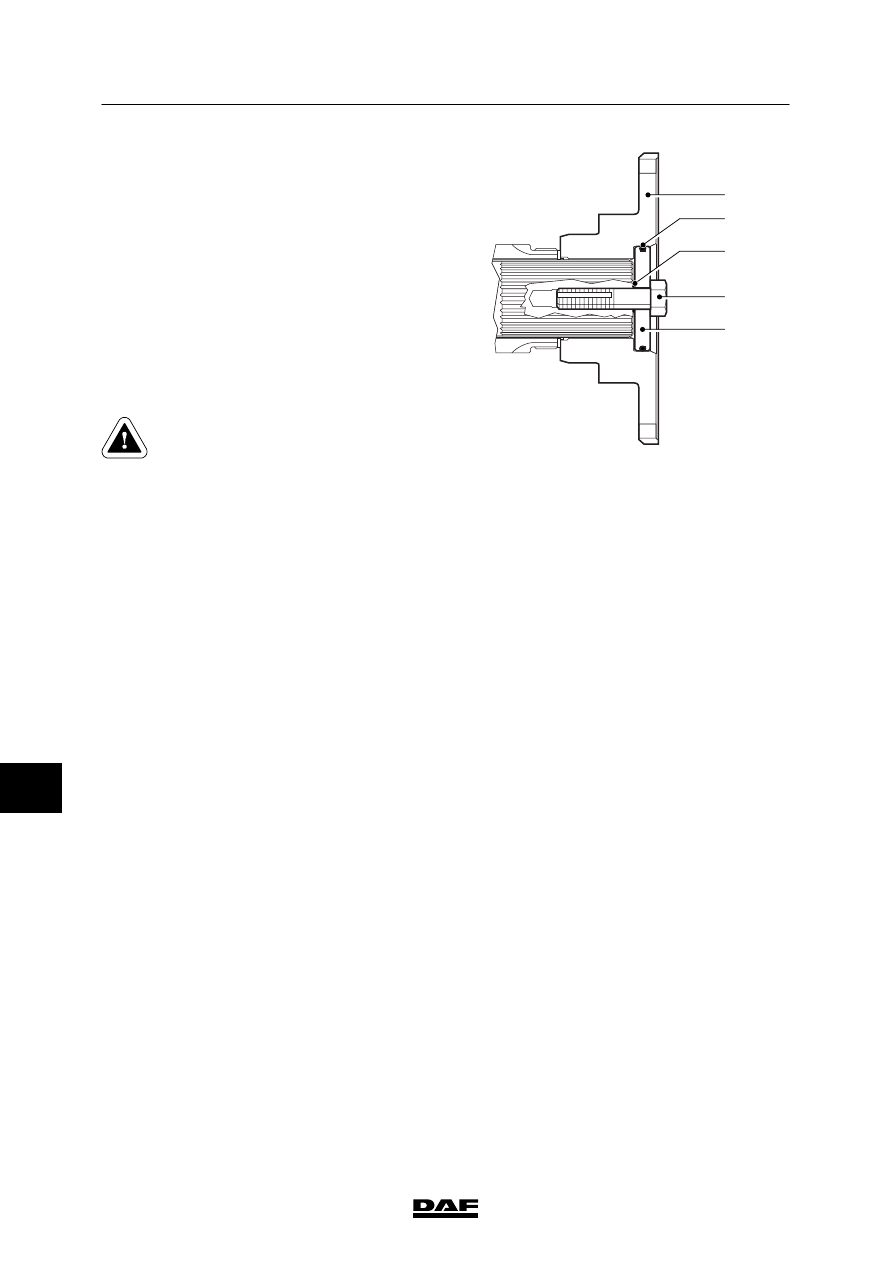

4.

Fit new sealing rings (2, 3) to the locking
plate and fit the locking plate with the
attachment bolt to the flange (apply grease
sparingly to the sealing rings).

Note:
For the new gearboxes the attachment bolts
are no longer locked with a locking plate,
but with self-locking screw thread in the
output shaft.

5.

Hold the prop shaft flange in place with the
special tool (DAF No. 0484977).

6.

Tighten the attachment bolt (5) to the
specified torque. See “Technical data”.

If the locking plate is not tightened
to the specified torque, there is a
risk of the locking plate getting bent
during fitting, which could lead to
serious oil leakage.

V300530

1

5

4

3

2

9

ᓻ 200337
