DAF CF65, CF75, CF85 Series . Manual - part 1204

©

 200423

4-11

Removal and installation

EXPLANATORY NOTES ON THE MAINTENANCE ACTIVITIES

ΧΦ85 series

5

4.8 REMOVAL AND INSTALLATION, VALVE COVER

When the engine or parts thereof are
opened, dirt may penetrate. This
may cause serious damage to the
engine. Therefore, the engine should
be cleaned thoroughly before any
parts are opened.

Removing the valve cover
1.

Clean the area around the valve cover.

2.

Remove the attachment bolts from the valve
cover.

3.

Remove the valve cover and the valve cover
gasket.

Installing the valve cover
1.

Clean the sealing surface of the valve sleeve
and the valve cover.

2.

Fit the valve cover using a new valve cover
gasket.

3.

Fit the attachment bolts of the valve cover
and tighten them to the specified torque. See
the main group "Technical data".

Steering gear and brake system

}

EXPLANATORY NOTES ON THE MAINTENANCE ACTIVITIES

4-12

©

 200423

Removal and installation

5

ΧΦ85 series

4.9 REMOVAL AND INSTALLATION, STEERING GEAR FILTER ELEMENT

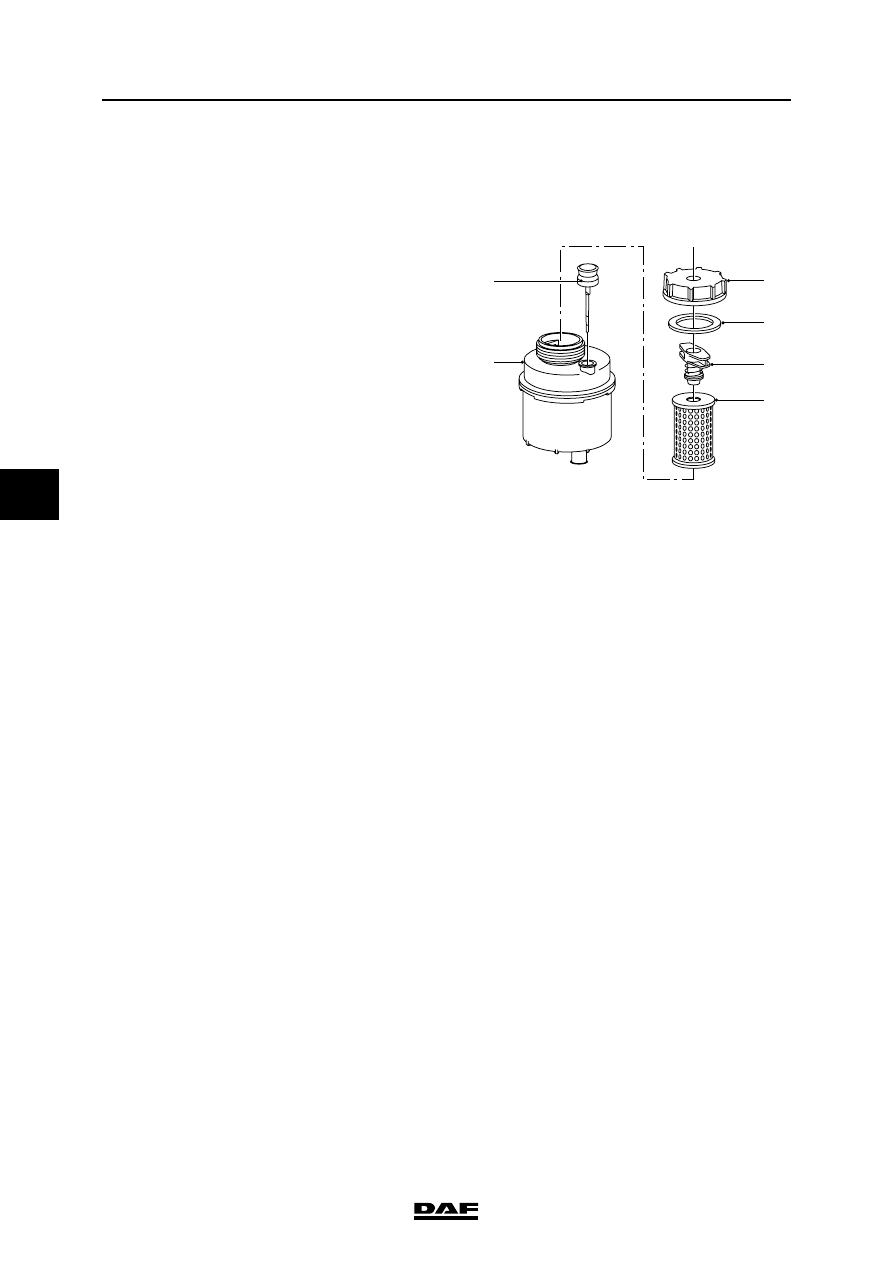

Version with plastic reservoir

Removing the steering gear filter element
1.

Clean the reservoir cover, so that absolutely
no dirt can get into the reservoir.

2.

Remove the cover (3).

3.

Rotate the filter holder (5) a quarter turn.
Slowly remove the filter holder (5) together
with the filter element (6) from the
reservoir (1).

Note:
The filter holder and filter element must be
removed from the reservoir (1) with care so
that no dirt remains in the reservoir (1).

4.

Remove the filter element (6) from the filter
holder (5).

Installing the steering gear filter element
1.

Fit a new filter element (6) in the filter
holder (5).

2.

Fit the filter holder (5) together with the filter
element (6) in the reservoir (1) and rotate the
filter holder (5) a quarter turn. Make sure that
the filter holder (5) engages in its locking
element.

3.

Check the sealing ring (4) for damage and
replace if necessary.

4.

Fit the cover (3).

5.

Check the fluid level using the dip stick (2),
see chapter "Inspection and adjustment".

S7 00 689

1

2

3

4

5

6

©

 200423

4-13

Removal and installation

EXPLANATORY NOTES ON THE MAINTENANCE ACTIVITIES

ΧΦ85 series

5

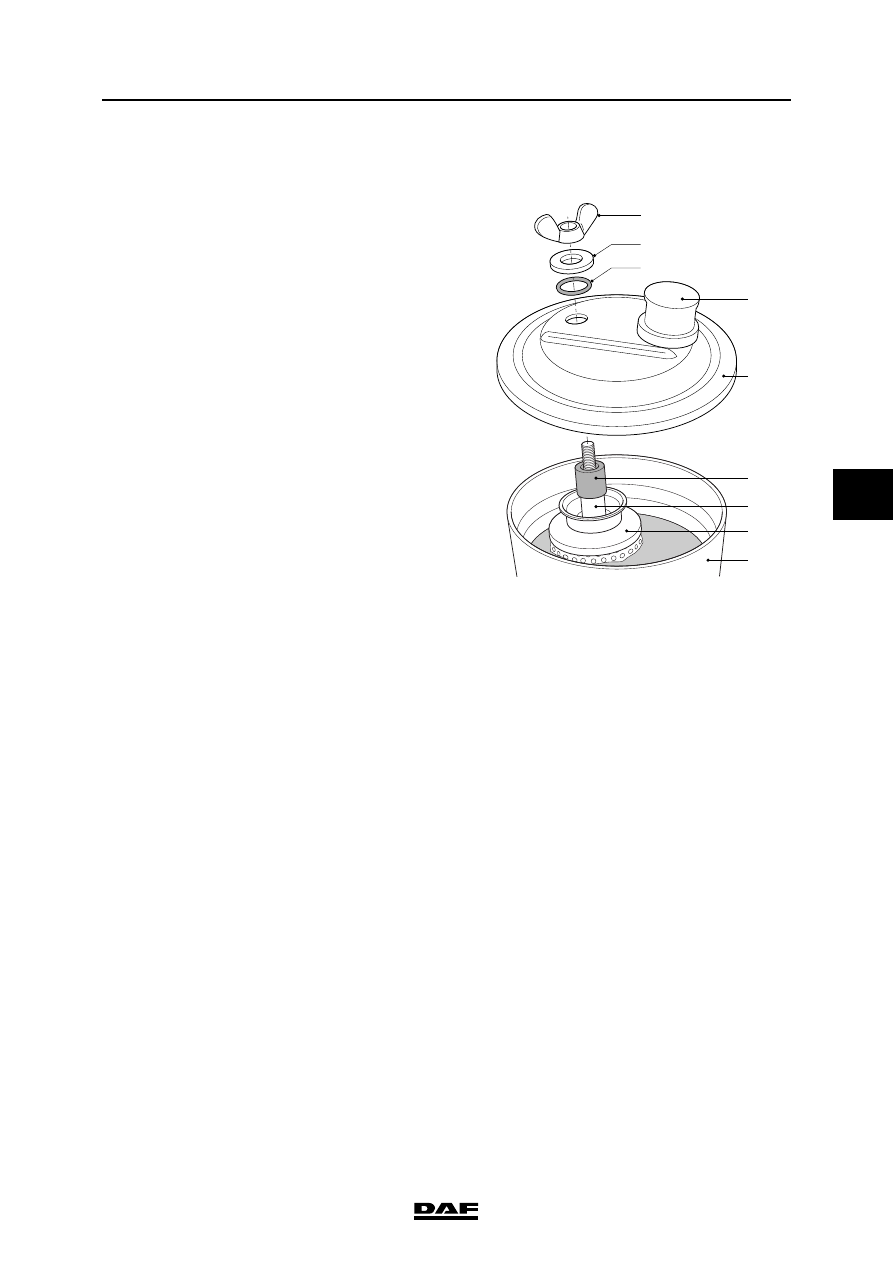

Version with steel reservoir

Removing the steering gear filter element
1.

Clean the reservoir cover, so that absolutely
no dirt can get into the reservoir.

2.

Remove the wingnut (1).

3.

Remove the steel ring (2) and the sealing
ring (3).

4.

Remove the cover (5).

5.

Remove the rubber bush (6) and steel
bush (7).

6.

Slowly remove the filter element (8) from the
reservoir (9).

Note:
The filter element must be removed from the
reservoir with care so that no dirt remains in
the reservoir.

Installing the steering gear filter element
1.

Fit a new filter element (8) into the
reservoir (9).

2.

Fit the spacer sleeve (7).

3.

Check the flexibility of the rubber bush (6)
and replace if necessary. Install the rubber
bush (6).

4.

Check the sealing ring on the cover (5) and
replace if necessary. Fit the cover (5).

5.

Check the rubber ring (3) and replace if
necessary. Install the rubber ring (3) and
steel ring (2).

6.

Fit the wing nut (1).

7.

Check the fluid level using the dip stick (4).

S7 00 720

1

4

5

6

7
8

9

2
3

EXPLANATORY NOTES ON THE MAINTENANCE ACTIVITIES

4-14

©

 200423

Removal and installation

5

ΧΦ85 series

4.10 REMOVAL AND INSTALLATION, OIL FILTER IN FLUID FLOW CONTROL

VALVE BLOCK OF EMAS SYSTEM

Drained steering oil must not be re-
used.
Make sure that during filling and
bleeding the reservoir always
remains filled with oil in order to
prevent the pump from drawing in air
which would cause foaming in the
oil.
Air in the hydraulic system may
cause serious damage to the
steering pump. Air in the hydraulic
system can cause the steering gear
to jam occasionally.
If the hydraulic system contains air,
a squealing sound will be heard
when the steering wheel is turned
and pressure is built up.
In the case of serious foaming, the
steering oil should be completely
drained.

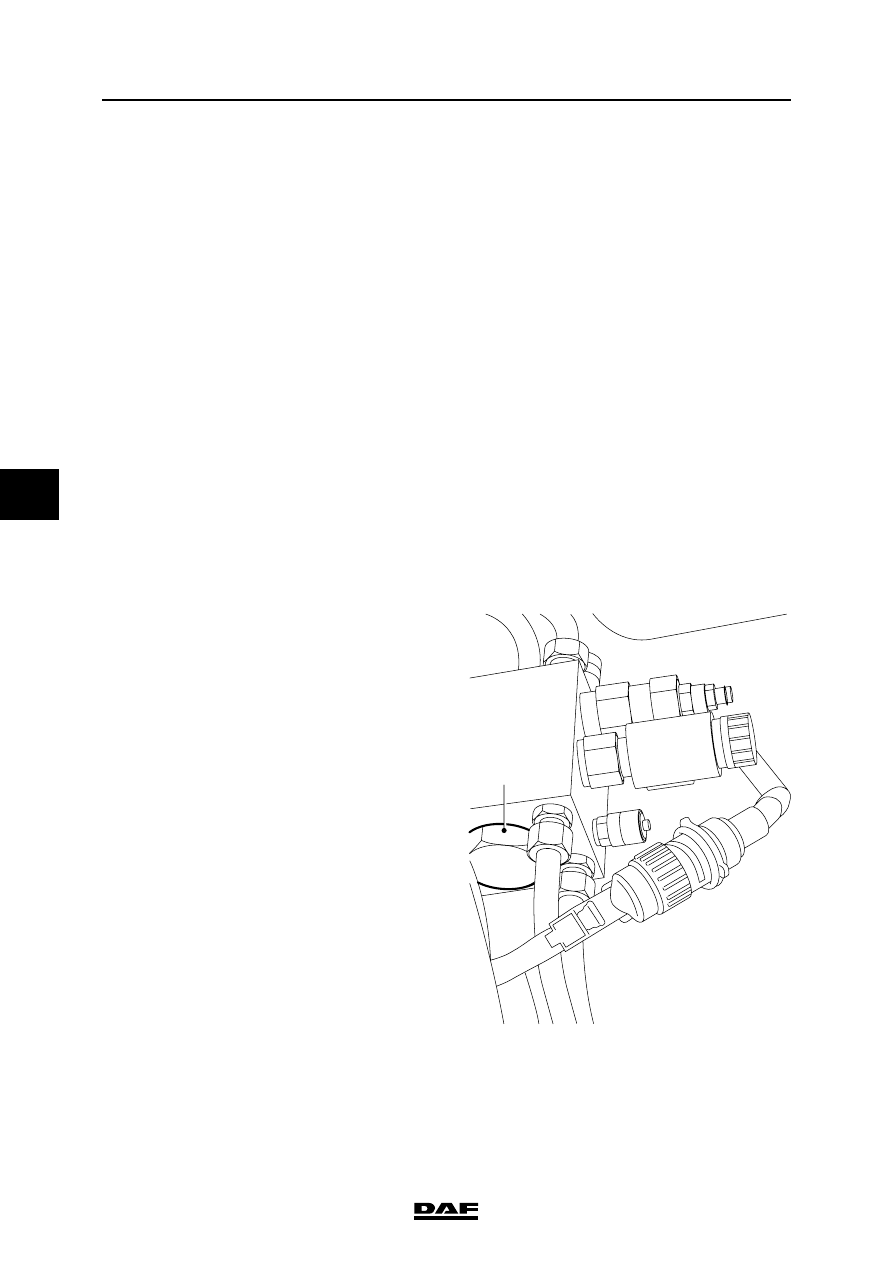

Removing the filter of the fluid flow control
valve block
1.

Place a receptacle under the valve block.

2.

Remove the plug (1) from the valve block.

3.

Turn a bolt (M6) into the filter.

4.

Remove the filter by pulling the screwed-in
bolt.

5.

Remove the O-ring from the plug.

Installing the filter of the fluid flow control
valve block
1.

Always fit a new O-ring to the plug and lightly
lubricate the O-ring with oil.

2.

Fit the new filter in the valve block.

3.

Fit the plug (1).

4.

Tighten the plug to the specified tightening
torque, see "Technical data".

5.

Top up the system.

6.

Bleed the steering circuit of the front axle.

}

S700848

1
