7

LF45/55 series

General

STEERING GEAR, GENERAL

2-7

The pressure-limiting valve protects the steering
mechanism from excessive pressures.
Increasing the system pressure is not permitted.
The pressure-limiting valve is located in the
steering box. This can be checked using the
type plate on the steering box. If a pressure
value is stated on the type plate, the component
concerned contains a pressur-limiting valve.

It can be very dangerous to replace
the steering box or the steering
pump with a different type of
steering box or pump. Therefore,
replacing these components
without DAF’s express permission
is prohibited. If the original type is
no longer available, DAF will supply
another approved type.

2

ᓻ 200322

7

STEERING GEAR, GENERAL

General

LF45/55 series

2-8

ᓻ 200322

2

7

LF45/55 series

Inspection and adjustment

STEERING GEAR, GENERAL

3-1

3. INSPECTION AND ADJUSTMENT

3.1 INSPECTING THE STEERING GEAR USING A PRESSURE GAUGE

Note:
A quick check of the steering gear can be
carried out using a pressure gauge. The gauge
used for checking the final limiting pressure can
be used for this purpose.
Only a limited number of measurements can be
carried out using a pressure gauge. A test
equipment case is required to test the steering
pump (output in l/min. at a specific pressure)
and the condition of the steering-box (internal
sealing, play).
If the cause of the problem cannot be traced
with the pressure gauge, the problem on the
steering gear should be diagnosed using the
test case.

Always check the tightening torque
of the steering wheel bolt after the
steering wheel has been turned
using a torque wrench.

Points for attention when connecting the
pressure gauge:
1.

Clean the delivery pipe connections that are
going to be disconnected.

2.

Check the steering box attachment.

3.

Check the hydraulic central position.

4.

Place proper turning plates under the
vehicle’s steerable wheels.

Block the vehicle so that it cannot
slide off the jack or the turning
plates.

2

ᓻ 200322

7

STEERING GEAR, GENERAL

Inspection and adjustment

LF45/55 series

3-2

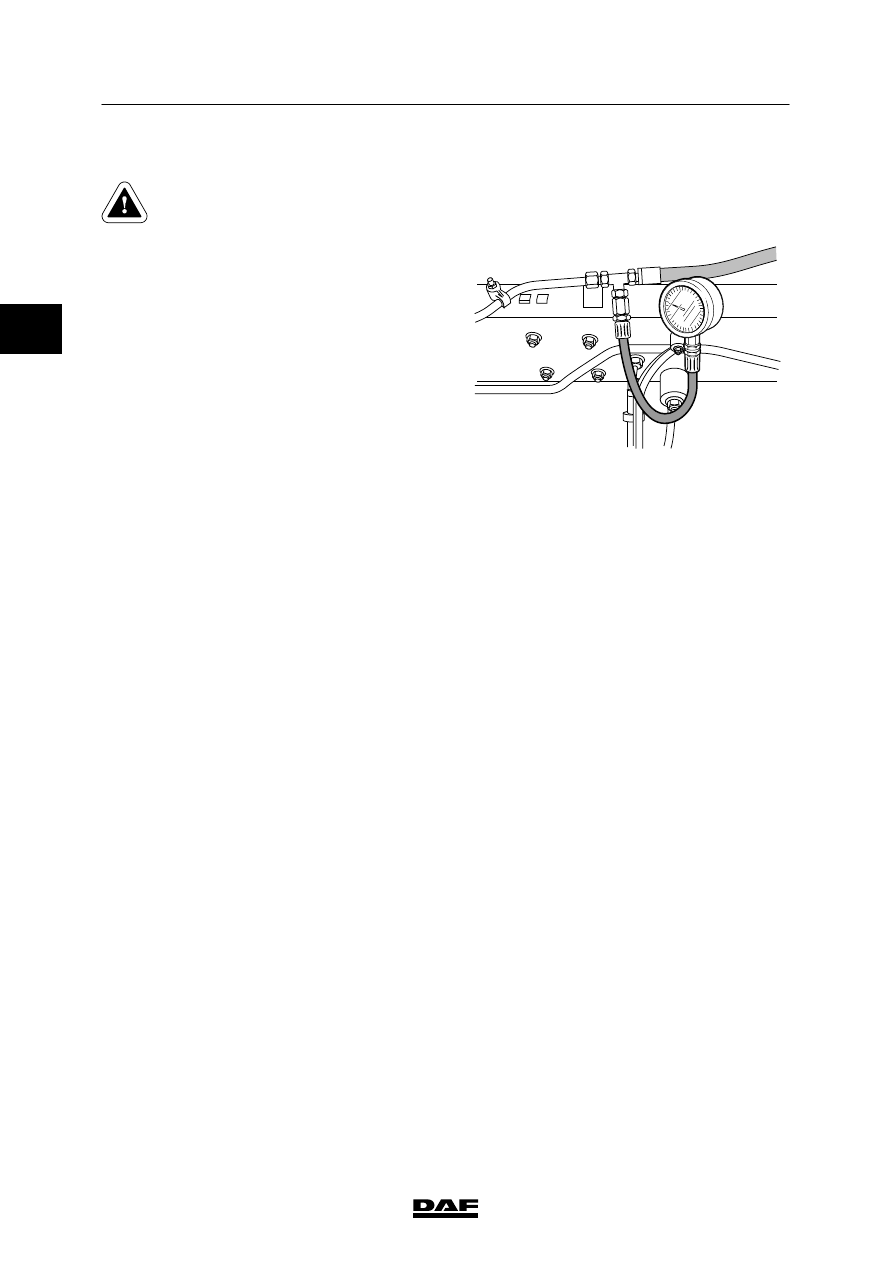

Connecting pressure gauge

Only use couplings and pipes which
are suitable for the maximum
system pressure.

1.

Connect the pressure gauge, using the
special tool (DAF no. 0535653) to the
T-piece in the delivery pipe. Make sure that
as little steering oil as possible escapes and
clear away spilt oil.

2.

Check the steering oil level and top up as
necessary.

3.

Bleed the steering gear, see “Draining,
filling and bleeding”.

Bringing the steering oil up to the test
temperature
1.

Set the engine speed to 1200 - 1400 rpm.

2.

Activate the steering gear for 5 seconds at
its maximum, making sure that the pressure
does not exceed 50 bar. Do not touch the
steering wheel for 5 seconds.

3.

Repeat this procedure until the pipes are
warm to the touch, at least.

Measuring the circulation pressure
1.

Run the engine at idling speed.

2.

Check the circulation pressure. Compare
the reading with the specified value, see
“Technical data”.

Checking front axle bearings
1.

Run the engine at idling speed.

2.

Turn the steering wheel evenly from the
central position to both maximum wheel
deflections.

3.

Check whether the pressure rises evenly.

S7 00 614

2

ᓻ 200322
