DAF 95XF. Manual - part 853

1

SEATS

Removal and installation

4-8

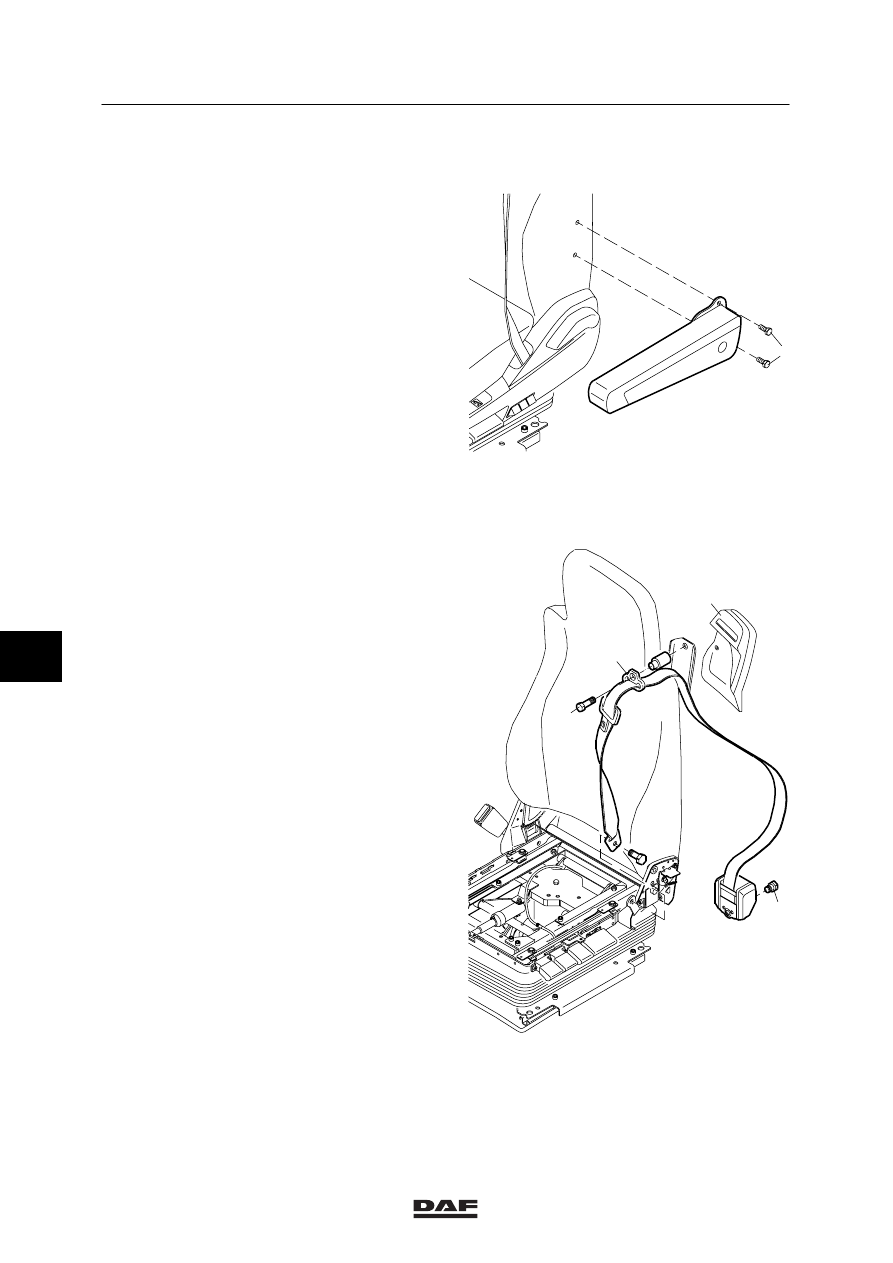

4.11 REMOVAL AND INSTALLATION, ARM REST

Removing arm rest
1.

Remove the black covers.

2.

Unscrew and remove the screws (1) from
the arm rest.

Installing arm rest
Fit the screws and install the black covers.

K100498

1

4.12 REMOVAL AND INSTALLATION, SEAT BELT MECHANISM

Removing seat belt mechanism
1.

Remove the side cover panel on control
side (without disconnecting the air hoses
from the IPS valve).

2.

Remove the cover (1).

3.

Remove the screw (2) from the mounting
plate (3).

4.

Remove the screw (4) from the seat belt
roll.

5.

Remove the screw (5) from the lower seat
belt mount.

Installing seat belt mechanism
1.

Install the seat belt mounts and tighten
them to the specified tightening torque, see
“Technical data”.

2.

Fit the seat belt roll holder and tighten it to
the specified tightening torque, see
“Technical data”.

3.

Fit the cover (1).

4.

Install the side cover panel on control side.

K100499

1

3

2

4

7

ᓻ 0209

1

Removal and installation

SEATS

4-9

4.13 REMOVAL AND INSTALLATION, SEAT BELT LOCK

Removing seat belt lock
1.

Remove the side cover panel opposite the
control side.

2.

Remove the attachment bolt (1).

Installing seat belt lock
1.

Fit the locking mechanism and tighten the
attachment bolt to the specified tightening
torque. See “Technical data”.

2.

Fit the side cover panel.

K100500

1

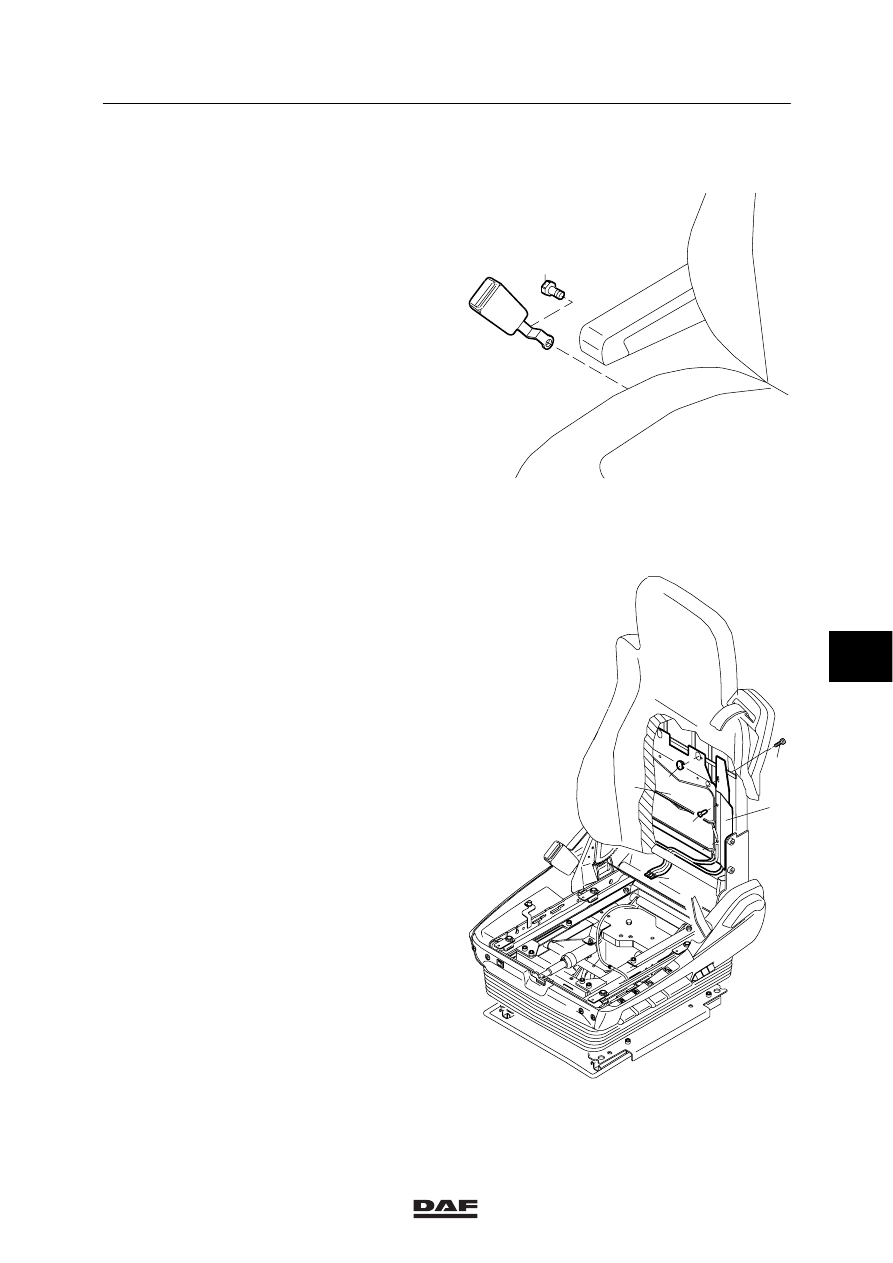

4.14 REMOVAL AND INSTALLATION, BACKREST AIR CUSHIONS (IPS SYSTEM)

Removing backrest air cushions (IPS
system)
1.

Carefully remove part of the backrest cover
and slide it more than halfway upwards.

2.

Remove the four screws (6) (IPS model
only).

3.

Carefully remove the shaped foam at the
bottom of the frame.

4.

Remove the pipes (1) (located underneath
the seat belt roll holder).

5.

Remove the two clips (2) and remove the
air reservoir(s) (3).

6.

Remove the side air reservoirs (5).

Installing backrest air cushions (IPS system)
1.

Install the air reservoirs (3) and (5) and
secure them with the clips (2).

2.

Connect the pipes.

3.

Install the shaped foam.

4.

Fit the 4 screws (6).

5.

Fit the upholstery.

K100501

3

2

6

5

1

4

7

ᓻ 0209

1

SEATS

Removal and installation

4-10

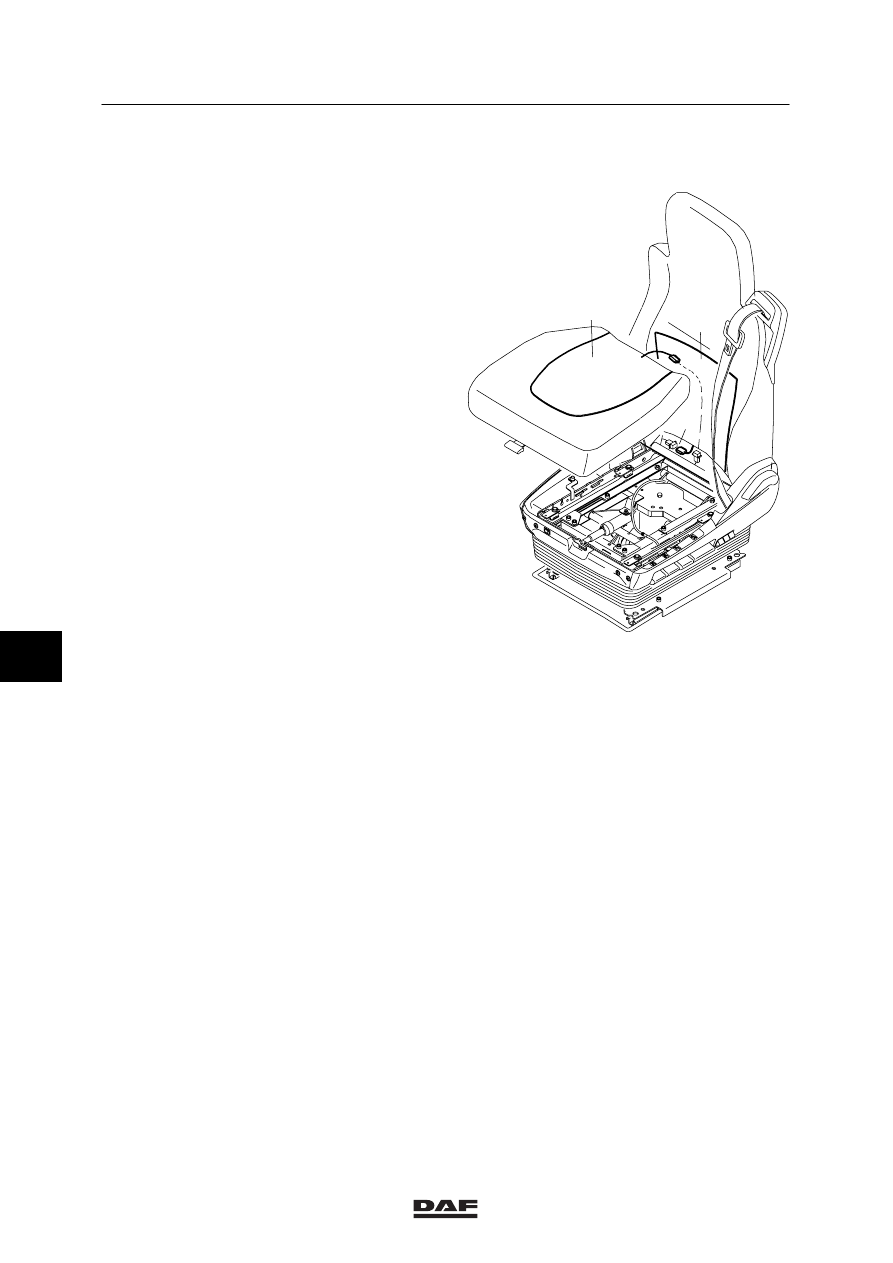

4.15 REMOVAL AND INSTALLATION, HEATING ELEMENTS

Removing seat squab heating element
1.

Remove the seat squab.

2.

Remove the connector (3) from the electric
wiring.

3.

Remove the seat squab cover.

4.

Carefully remove the heating element (1)
from the shaped foam (use a knife, if
necessary).

Removing backrest heating element
1.

Pull the backrest cover up as far as the
white loop for the padding thread, without
removing the backrest cover.

2.

Carefully remove the heating element (2)
from the shaped foam (use a knife, if
necessary).

Installing seat squab heating element
1.

Install a new heating element (1) and
secure it with double-sided adhesive tape.

2.

Connect the connector (3) of the heating
element (1).

3.

Fit the upholstery.

Installing backrest heating element
1.

Install a new heating element (2) and
secure it with double-sided adhesive tape.

2.

Connect the connector (3) of the heating
element (2).

3.

Fit the upholstery.

K100502

1

2

3

7

ᓻ 0209

1

Removal and installation

SEATS

4-11

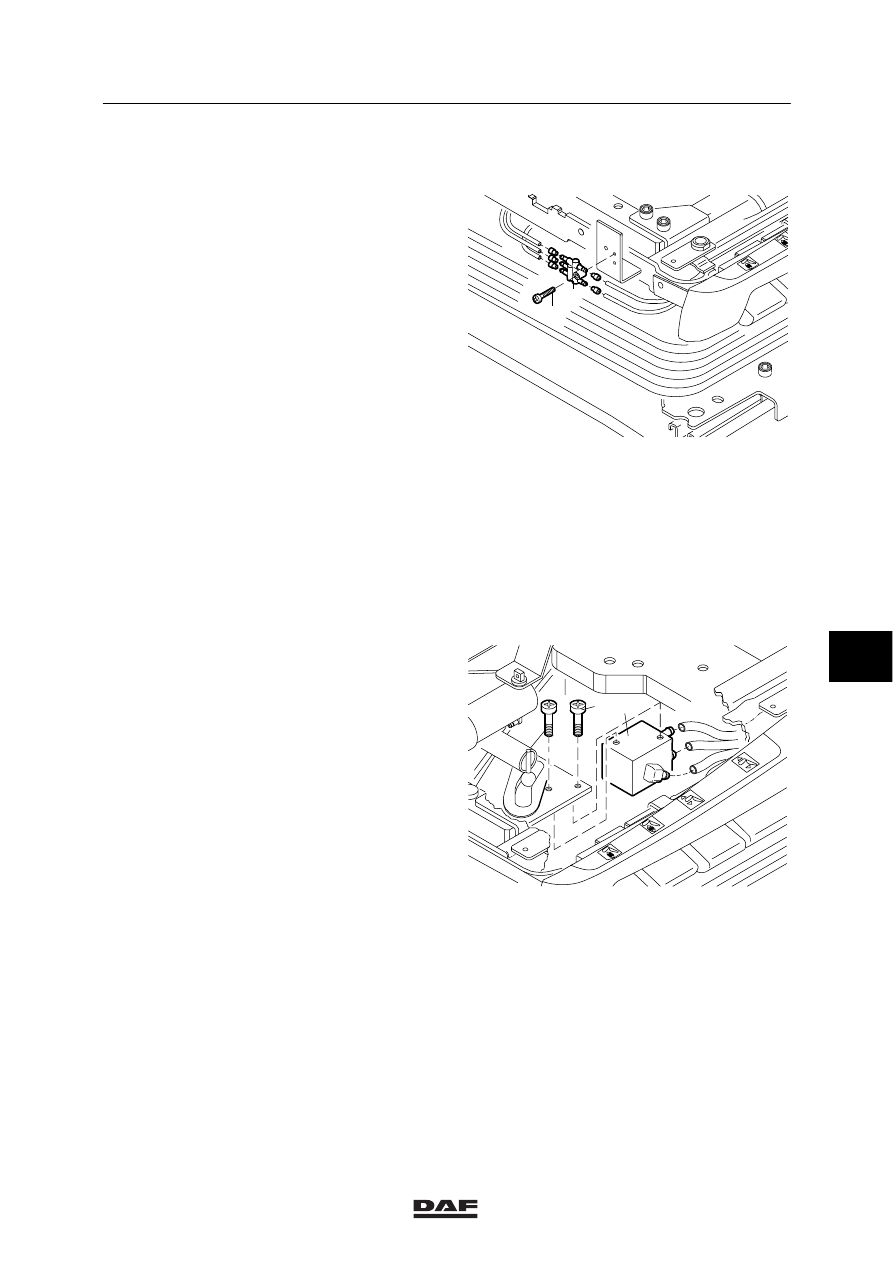

4.16 REMOVAL AND INSTALLATION, MANIFOLD

Removing manifold
1.

Remove the seat squab.

2.

Put the seat squab in the highest tilting
position.

3.

Release the rubber bellows at the front of
the seat frame.

4.

Remove the screw (2) from the manifold.

5.

Disconnect the air pipes from the
manifold (1).

Installing manifold
1.

Connect the air pipes to the manifold.

2.

Put the seat squab in the highest tilting
position.

3.

Fit the manifold.

4.

Install the rubber bellows.

5.

Fit the seat squab.

K100503

2

1

4.17 REMOVAL AND INSTALLATION, HEIGHT CONTROL VALVE

Removing height control valve
1.

Remove the seat squab.

2.

Remove the screws (2).

3.

Disconnect the air pipes from the height
control valve (1).

Installing height control valve
1.

Connect the air pipes of the height control
valve (1).

2.

Secure the control valve with the
screws (2).

3.

Fit the seat squab.

K100504

2 1

7
