DAF 95XF. Manual - part 852

1

SEATS

Removal and installation

4-4

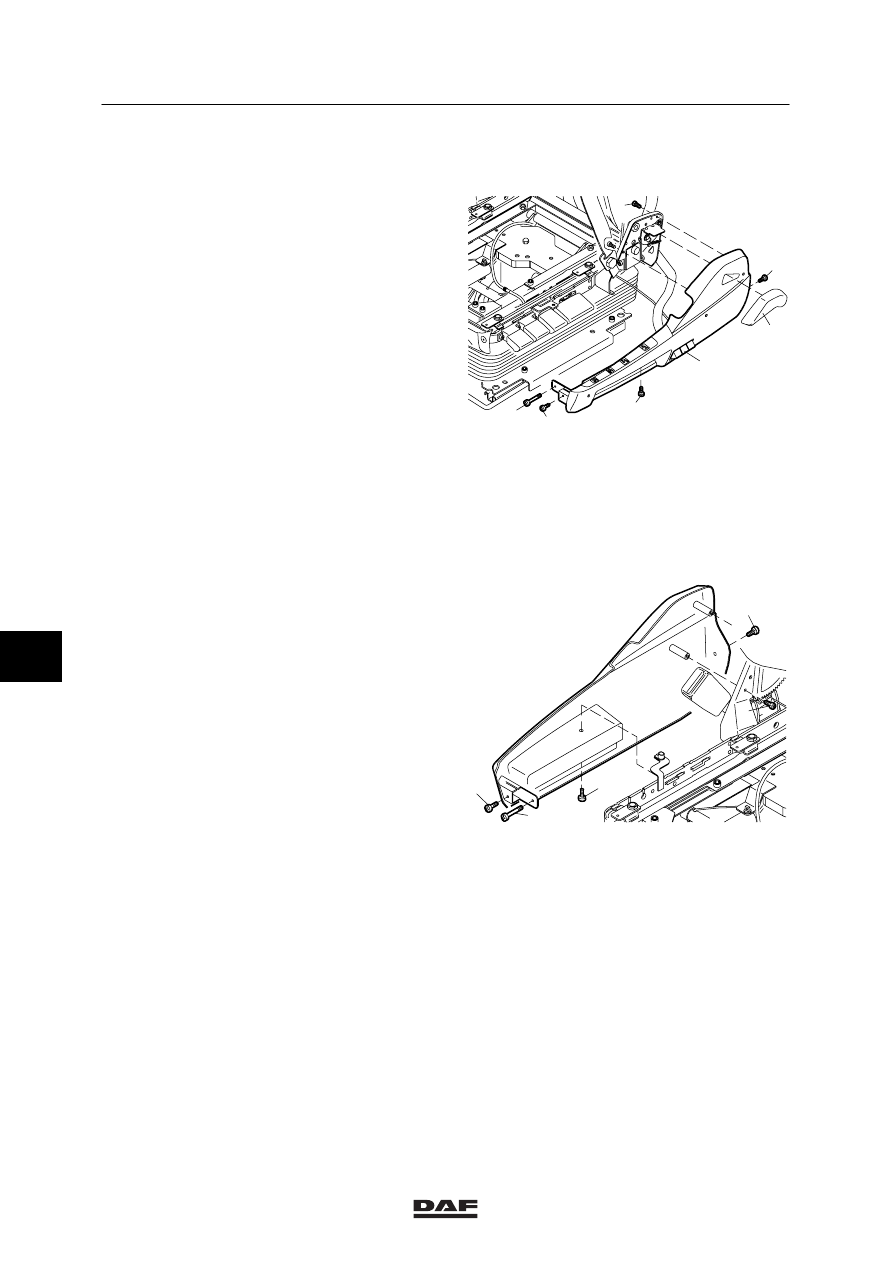

4.6 REMOVAL AND INSTALLATION, COVER PANEL ON CONTROL SIDE

Removing cover panel on control side
(including LWS/IPS valve)

1.

Remove the seat squab.

2.

Remove backrest adjuster button (1).

3.

Remove the screws (2), (3) and (1).

4.

Remove the air pipes from the LWS/IPS
valve (5).

Installing cover panel on control side
1.

Connect the air pipes of the LSW/IPS
valve (5).

2.

Fit the screws (1), (2) and (3).

3.

Fit the backrest adjuster button.

4.

Fit the seat squab.

K100492

2

3

3

5

1

3

4

4.7 REMOVAL AND INSTALLATION, SIDE COVER PANEL

Removing side cover panel
1.

Remove the seat squab.

2.

Remove the screws (2), (3) and (1).

Installing side cover panel
1.

Fit the screws (1), (2) and (3).

2.

Fit the seat squab.

K100493

2

2

2

3

1

7

ᓻ 0209

1

Removal and installation

SEATS

4-5

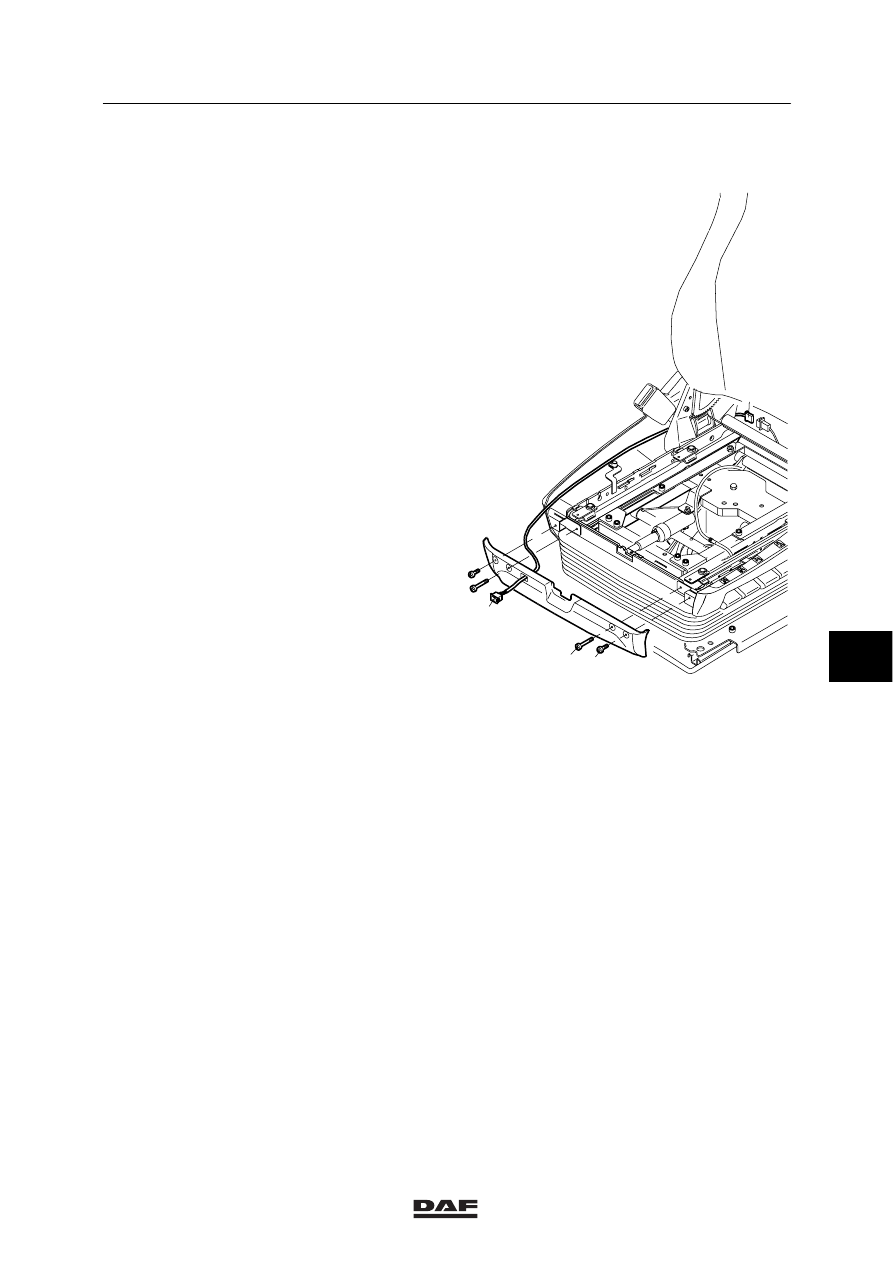

4.8 REMOVAL AND INSTALLATION, FRONT COVER PANEL

Removing front cover panel
1.

Remove the seat squab.

2.

Remove the screws (1) and (2).

3.

Remove the plug connection at the back
from the side cover and remove the plug (3)
from the heater switch (4).

4.

Remove the switch (4).

Installing front cover panel
1.

Install the switch (4).

2.

Connect the plug (3).

3.

Fit the screws.

4.

Fit the seat squab.

K100494

1 2

4

3

7

ᓻ 0209

1

SEATS

Removal and installation

4-6

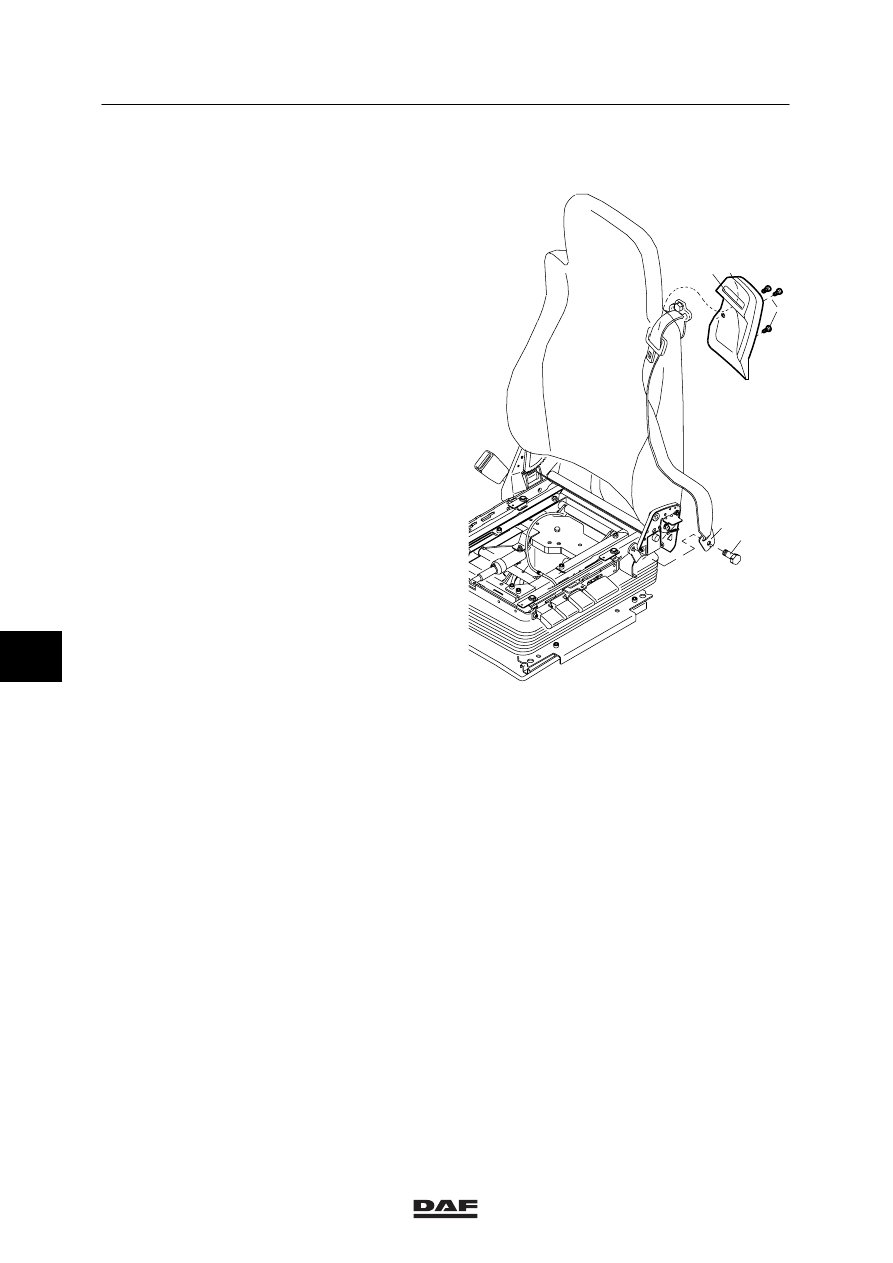

4.9 REMOVAL AND INSTALLATION, SEAT BELT GUIDE PANEL

Removing seat belt guide panel
1.

Remove the cover panel on control side.

2.

Remove the attachment bolt (1) from the
seat belt attachment plate (2) and remove
the screws (3) from the cover.

3.

Pull the seat belt (2) through the
opening (4).

Installing seat belt guide panel
1.

Guide the seat belt (2) through the
opening (4).

2.

Tighten the seat belt mounting plate (2) to
the specified tightening torque, see
“Technical data”.

K100495

4

3

2

1

7

ᓻ 0209

1

Removal and installation

SEATS

4-7

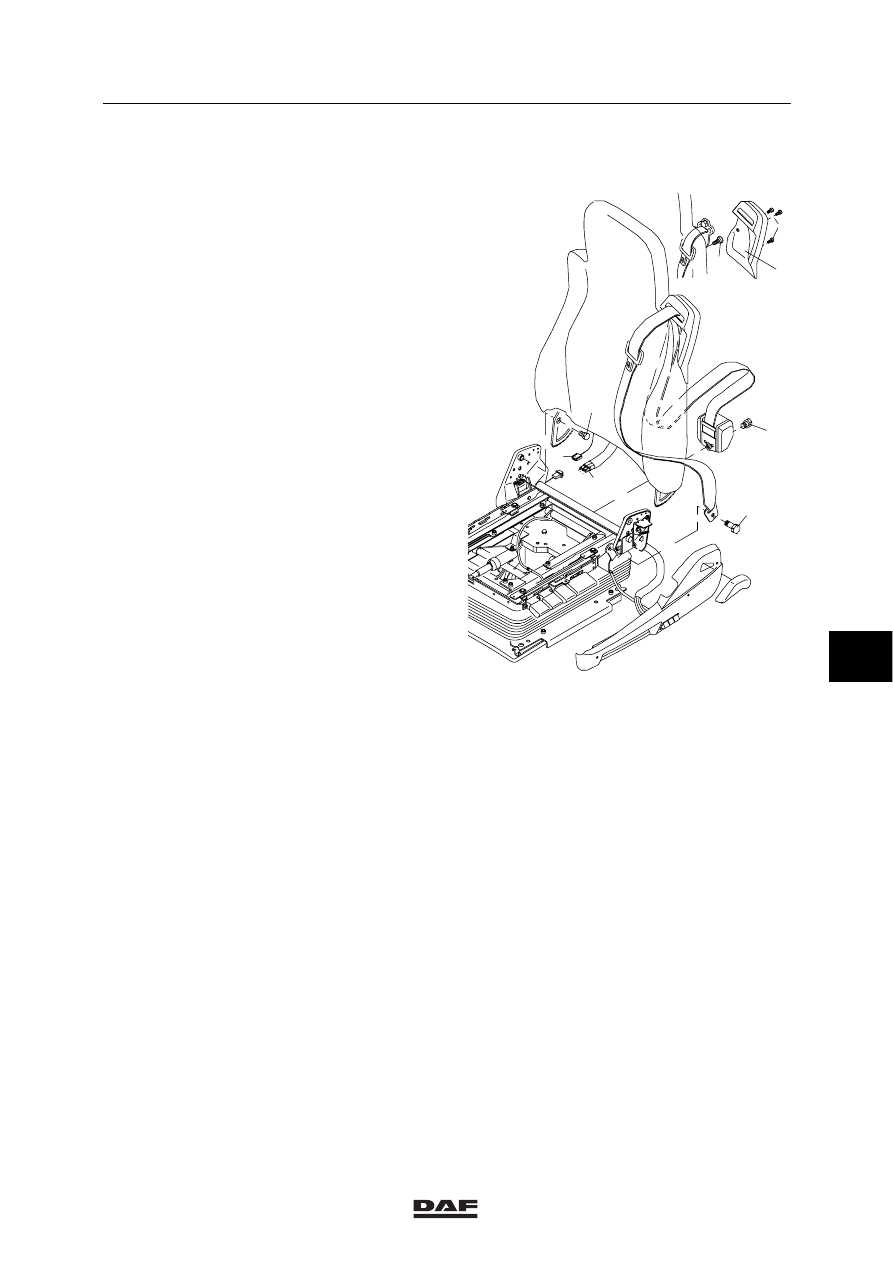

4.10 REMOVAL AND INSTALLATION, BACKREST

Removing backrest
1.

Remove the seat squab.

2.

Remove the screws (1) from the cover (2)
and remove screw (3) from the mounting
plate.

3.

Remove the rubber air hoses (4)
(connection is underneath the seat belt roll
holder) and the electric plug connector (5)
(if applicable).

4.

Remove screw (6) and lift the backrest in
the closed position out from the side rails of
the frame.

IPS system
1.

Remove the entire seat.

2.

Remove the side cover on control side
(without disconnecting the air hoses from
the IPS valve).

3.

Remove screw (7) from the seat belt
mounting bracket and screw (8) from the
seat belt roll.

4.

Remove the rubber air hoses (4)
(connection is underneath the seat belt roll
holder) and the electric plug connector (5)
(if applicable).

Installing backrest
1.

Install the backrest in the closed position
into the frame and secure it to the specified
torque. See “Technical data”.

2.

Connect the air pipes (4) and the seat
heating connector (5) (if present).

3.

Fit the seat belt roll holder and tighten it to
the specified tightening torque, see
“Technical data”.

4.

Fit the screw (3) in the mounting plate.

5.

Fit the cover (2).

6.

Fit the seat squab.

K100496

3

2

1

8

7

4

6

5

7

ᓻ 0209
