9

TECHNICAL DATA

Stabilisers, torque rods and leaf suspension

2-12

Notes:
1.

The high hexagonal nut can be recognised
by its height being 1.5 times the thread
diameter. Evenly tighten the two U-bolt
nuts alternately.

2.

Evenly tighten the two U-bolt nuts
alternately.

3.

The yellow zinc-plated hexagonal nut can
be recognised by its height being 1 times
the thread diameter. Evenly tighten the two
U-bolt nuts alternately.

0

ǹ 200316

0

9

Stabilisers, torque rods and leaf suspension

TECHNICAL DATA

2-13

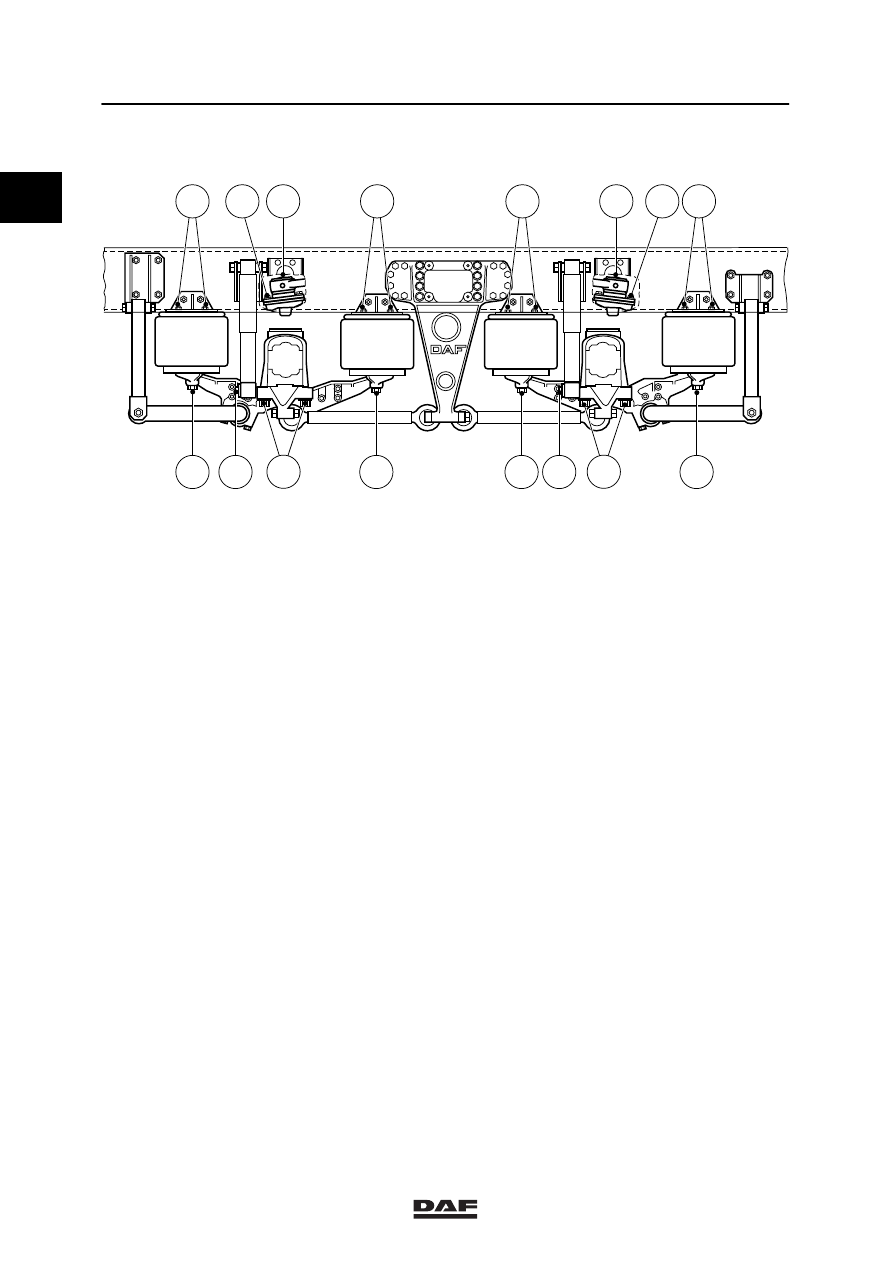

Trailing axle, air suspension, 6-bellows
version

C9 00 422

A

B

C

E

E

C

B

A

A

F

F

F

G

D

A

Attachment nut M10 for air bellows,
property class 8.8 or 10.9

46 Nm

(1)

B

Attachment bolt M18 for triangular link,
clamping flange bolt

460

ᐔ 40 Nm

C

Attachment bolt M14 for ball joint,
property class 10.9

148

ᐔ 12 Nm

D

Attachment bolt/nut for stabiliser
bracket
-

if M12, property class 10.9/10

110

ᐔ 8 Nm

-

if M14, property class 10.9/10

170

ᐔ 15 Nm

E

U-bolt nut
-

if black high hexagonal nut M24 with
black washer

770

ᐔ 60 Nm

(2)

-

if yellow zinc-plated hexagonal nut
M24, property class 10 with black
washer

615

ᐔ 50 Nm

(3)

F

Attachment bolt M16 for air bellows,
property class 8.8 or 10.9

195 Nm

(1)

G

Attachment bolt M16 for shock
absorber, property class 10.9

200

ᐔ 25 Nm

Notes:
1.

Air bellows must be tightened on the
chassis side first.

2.

The high hexagonal nut can be recognised
by its height being 1.5 times the thread
diameter. Evenly tighten the two U-bolt
nuts alternately.

3.

The yellow zinc-plated hexagonal nut can
be recognised by its height being 1 times
the thread diameter. Evenly tighten the two
U-bolt nuts alternately.

ǹ 200316

9

TECHNICAL DATA

Stabilisers, torque rods and leaf suspension

2-14

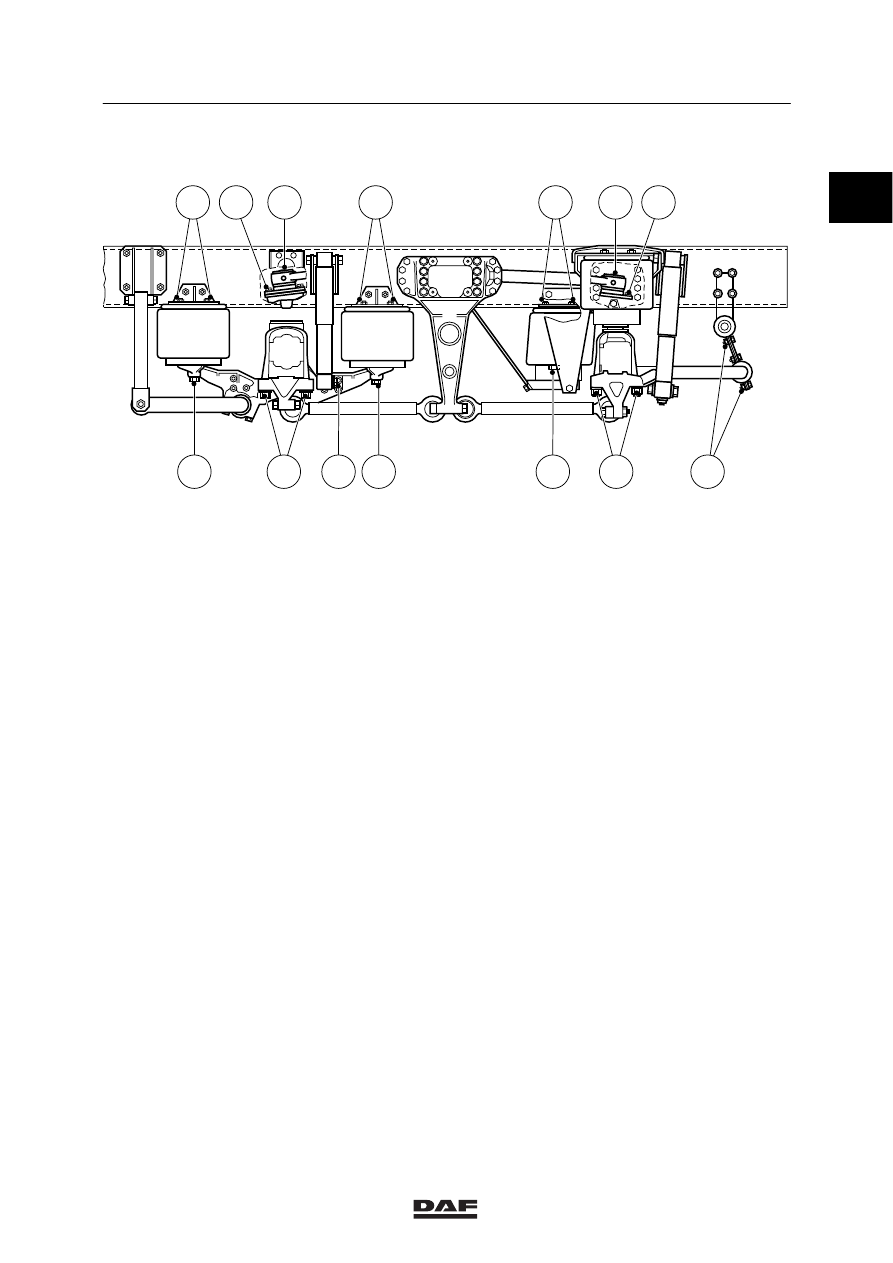

Trailing axle, air suspension, 8-bellows
version

C9 00 423

E

E

B

C

B

C

A

A

A

A

D

D

D

D

F

F

A

Attachment nut M10 for air bellows,
property class 8.8 or 10.9

46 Nm

(1)

B

Attachment bolt M18 for triangular link,
clamping flange bolt

460

ᐔ 40 Nm

C

Attachment bolt M14 for ball joint,
property class 10.9

148

ᐔ 12 Nm

D

Attachment bolt M16 for air bellows,
property class 8.8 or 10.9

195 Nm

(1)

E

U-bolt nut
-

if black high hexagonal nut M24 with
black washer

770

ᐔ 60 Nm

(2)

-

if yellow zinc-plated hexagonal nut
M24, property class 10 with black
washer

615

ᐔ 50 Nm

(3)

F

Attachment bolt M16 for shock
absorber, property class 10.9

200

ᐔ 25 Nm

Notes:
1.

Air bellows must be tightened on the
chassis side first.

2.

The high hexagonal nut can be recognised
by its height being 1.5 times the thread
diameter. Evenly tighten the two U-bolt
nuts alternately.

3.

Evenly tighten the two U-bolt nuts
alternately.

0

ǹ 200316

0

9

Stabilisers, torque rods and leaf suspension

TECHNICAL DATA

2-15

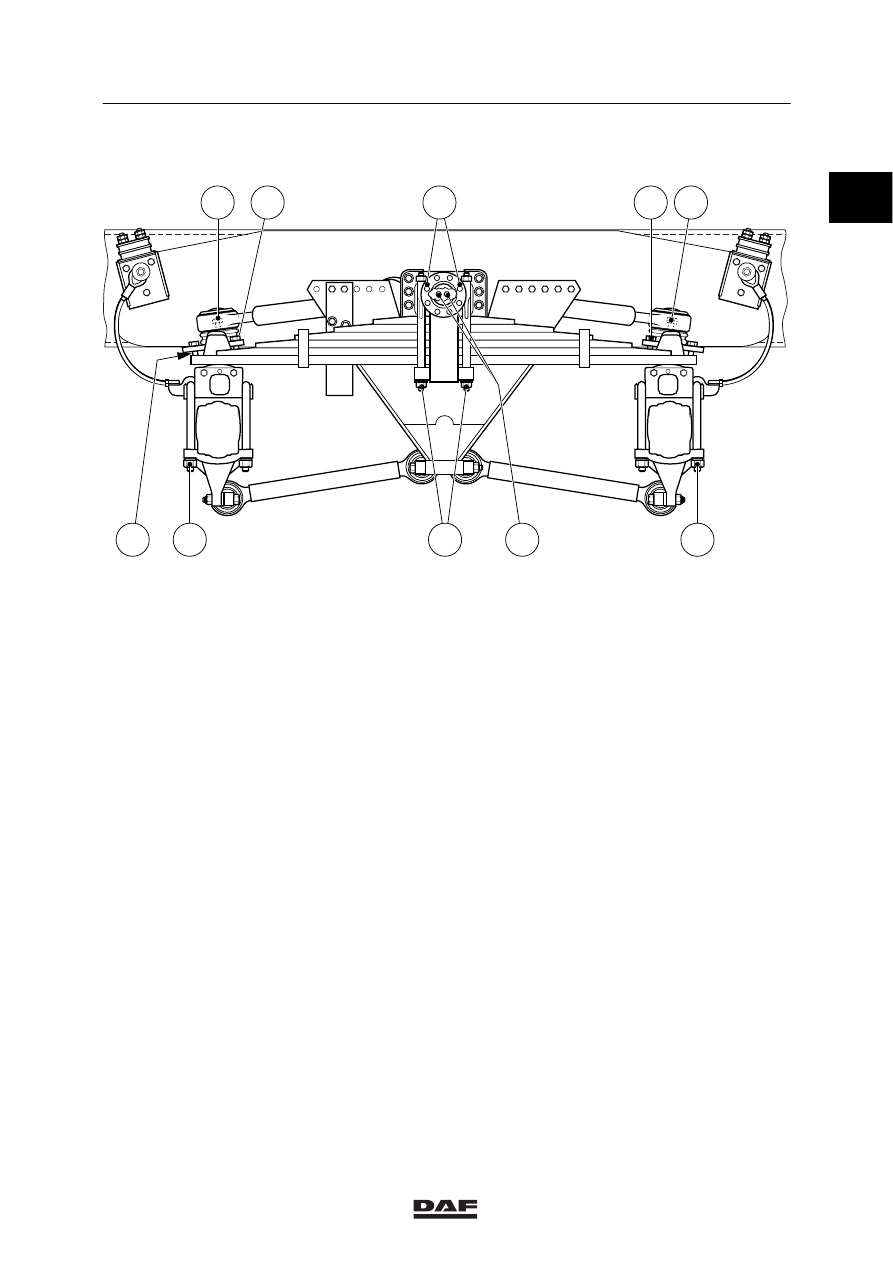

Tandem axle, leaf suspension, trapezoidal
leaf spring version

C9 00 424

B

F

G

D

D

C

B

A

E

A

A

Attachment bolt M14 for ball joint,
property class 10.9

148

ᐔ 12 Nm

B

Attachment bolt M18 for triangular link,
clamping flange bolt

460

ᐔ 40 Nm

C

Attachment bolt M8 for cover, property
class 10.9

30

ᐔ 2 Nm

D

U-bolt nut
-

if black high hexagonal nut M20 with
yellow washer

520

ᐔ 40 Nm

(1)

-

if flange nut M20

450

ᐔ 40 Nm

(2)

-

if yellow zinc-plated hexagonal nut
M20, property class 10 with black
washer

400

ᐔ 40 Nm

(3)

E

Locking bolt M14 for shackle, property
class 10.9

170

ᐔ 15 Nm

(4)

F

Pull rod nut
-

if black high hexagonal nut M22 with
yellow washer

555

ᐔ 45 Nm

(1)

-

if flange nut M22

650

ᐔ 50 Nm

(2)

-

if yellow zinc-plated hexagonal nut
M22, property class 10 with black
washer

480

ᐔ 40 Nm

(3)
