DAF 95XF. Manual - part 760

9

TECHNICAL DATA

Stabilisers, torque rods and leaf suspension

2-4

Notes:
1.

Air bellows must be tightened on the
chassis side first.

2.

The high hexagonal nut can be recognised
by its height being 1.5 times the thread
diameter. Evenly tighten the two U-bolt
nuts alternately.

3.

Evenly tighten the two U-bolt nuts
alternately.

4.

The yellow zinc-plated hexagonal nut can
be recognised by its height being 1 times
the thread diameter. Evenly tighten the two
U-bolt nuts alternately.

0

ǹ 200316

0

9

Stabilisers, torque rods and leaf suspension

TECHNICAL DATA

2-5

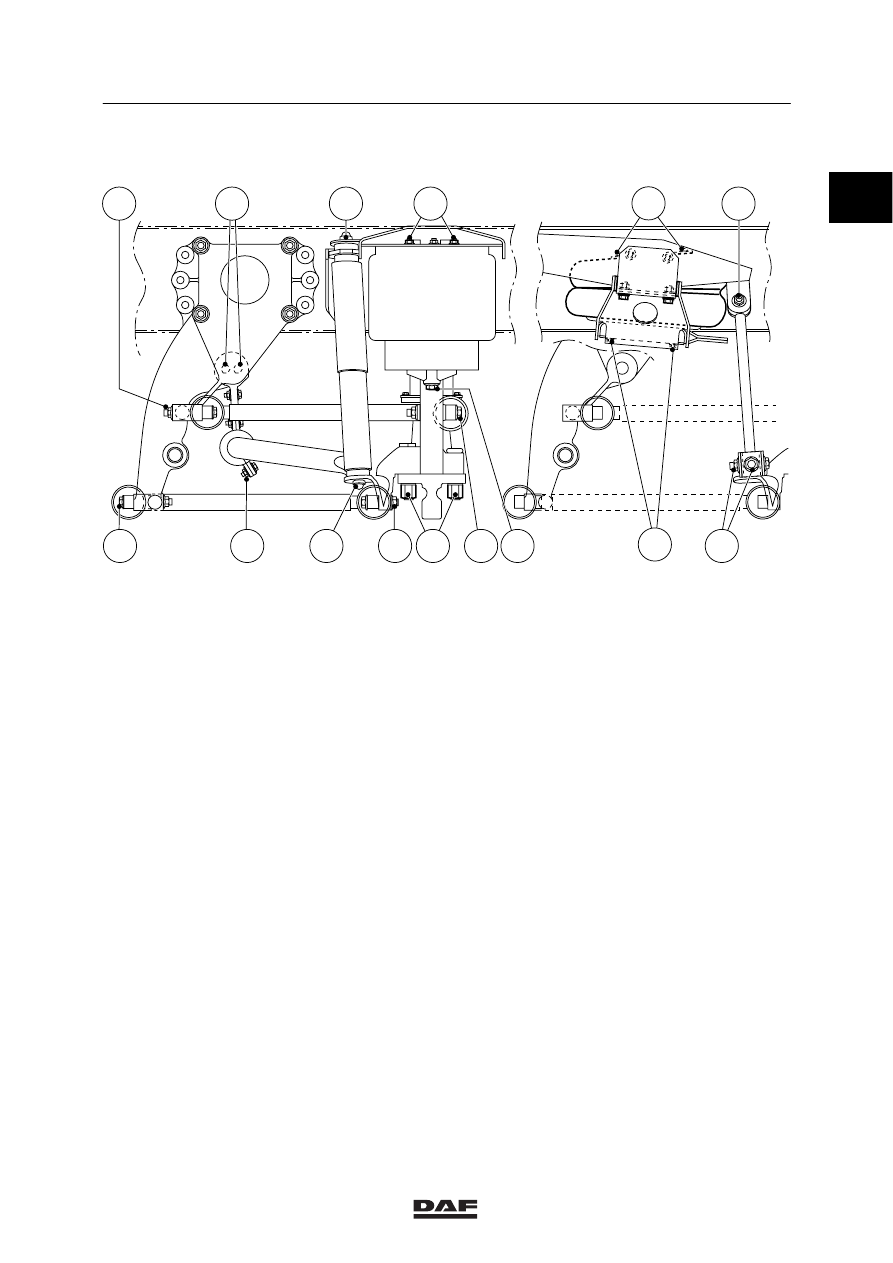

Leading rear axle, FAG, FAK, FTG and FTM
version

C9 00 417

E

C

E

C

A F

H

A

A

A

A

B

D

G

A

A

Attachment bolt/nut M16 for torque rod
bracket, property class 10.9/10

260

ᐔ 20 Nm

B

Locking bolt M8 for stabiliser bar
shackle, property class 10.9

30

ᐔ 2 Nm

C

Self-locking nut M16 for shock absorber

65 Nm

D

Attachment nut M10 for air bellows,
property class 8.8 or 10.9

46 Nm

(1)

E

Attachment bolt M8 for lifting bellows,
property class 10.9

20

ᐔ 3 Nm

F

Attachment bolt M16 for air bellows,
property class 8.8 or 10.9

195 Nm

(1)

G

U-bolt nut
-

if black high hexagonal nut M22 with
yellow washer

555

ᐔ 45 Nm

(2)

-

if flange nut M22

700

ᐔ 50 Nm

(3)

-

if yellow zinc-plated hexagonal nut
M22, property class 10 with black
washer

530

ᐔ 40 Nm

(4)

H

Attachment bolt/nut for stabiliser
bracket
-

if M14, property class 10.9/10

170

ᐔ 15 Nm

-

if M16, property class 10.9/10

260

ᐔ 20 Nm

ǹ 200316

9

TECHNICAL DATA

Stabilisers, torque rods and leaf suspension

2-6

Notes:
1.

Air bellows must be tightened on the
chassis side first.

2.

The high hexagonal nut can be recognised
by its height being 1.5 times the thread
diameter. Evenly tighten the two U-bolt
nuts alternately.

3.

Evenly tighten the two U-bolt nuts
alternately.

4.

The yellow zinc-plated hexagonal nut can
be recognised by its height being 1 times
the thread diameter. Evenly tighten the two
U-bolt nuts alternately.

0

ǹ 200316

0

9

Stabilisers, torque rods and leaf suspension

TECHNICAL DATA

2-7

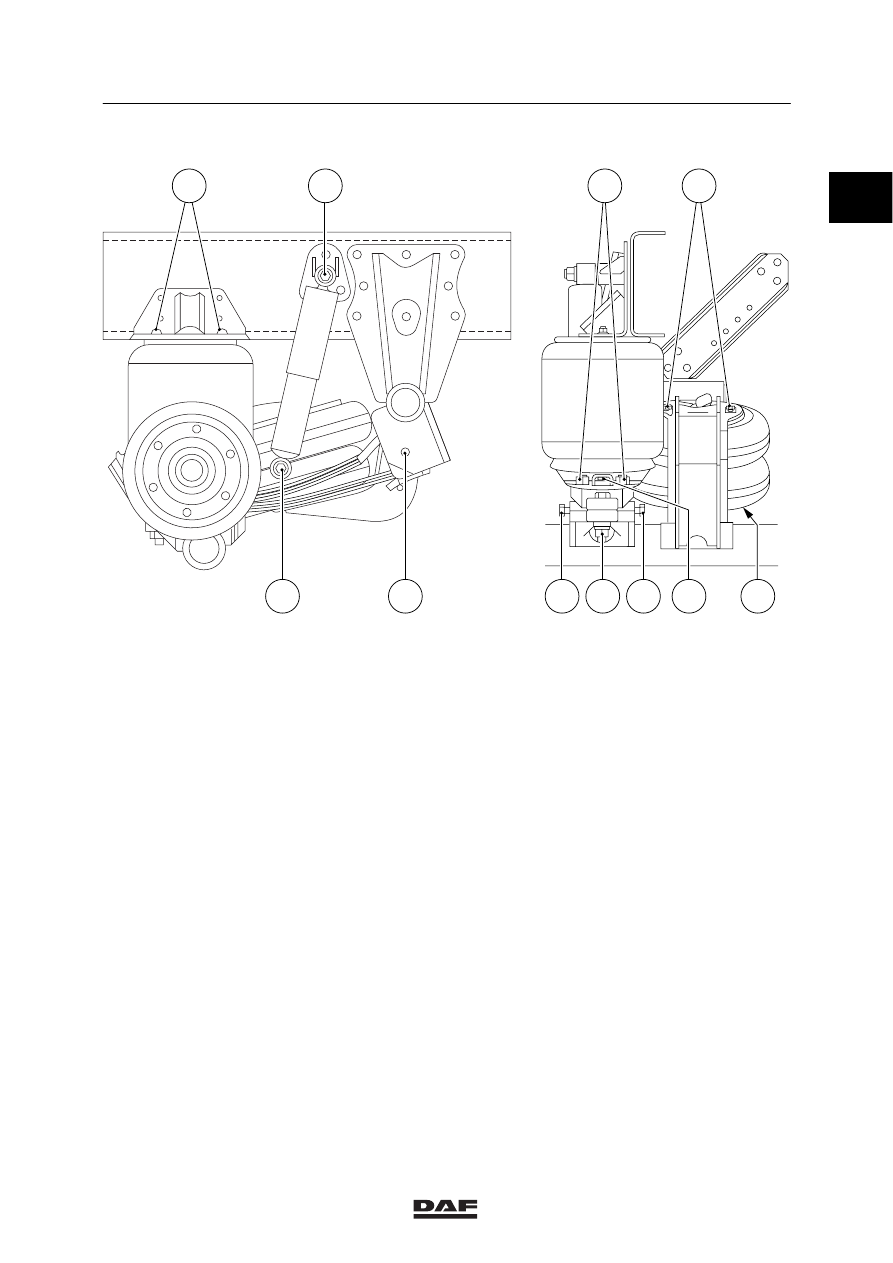

Leading rear axle, FTP type vehicles version

B

D

E

F

E

G

B

B

A

D

C

C9 00 405

A

Attachment nut M12 for air bellows

34 Nm

Attachment nut M22 for air bellows

67 Nm

B

Attachment bolt/nut M12 for shock
absorber attachment

395 Nm

C

Attachment nut M20 for axle

640 Nm

(1)

D

Attachment bolt M12 for air bellows

67 Nm

E

Attachment bolt M16 for leaf spring

100 Nm

F

Attachment bolt/nut M20 for leaf spring

553 Nm

G

Attachment bolt/nut M24 for leaf spring

830 Nm

Note:
1.

Evenly tighten the two nuts alternately.

ǹ 200316
